多联排手动电动两用电缆收放卷盘

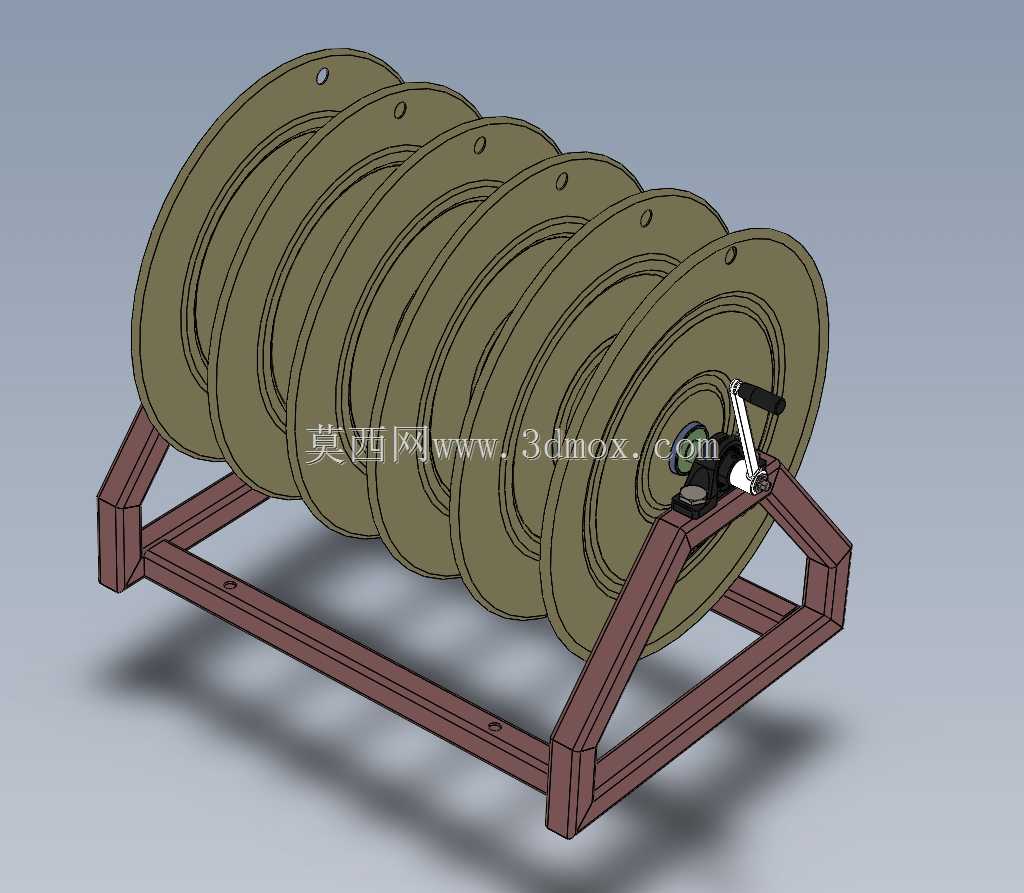

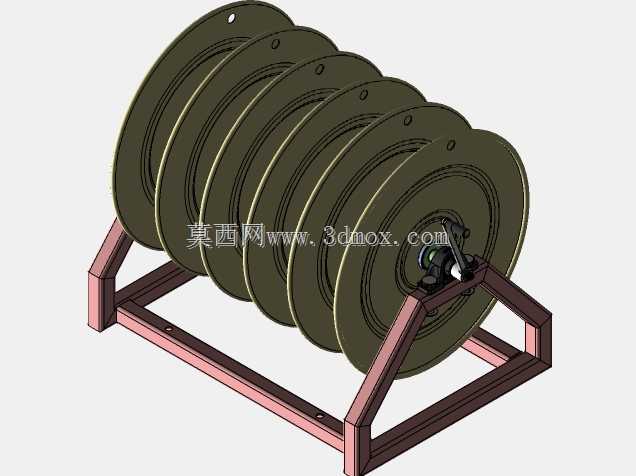

　　这套多联排电缆卷盘结构，面向长距离线缆临时敷设、车间跨工位供电、野外作业拖缆收纳以及通讯布线现场的集中收线需求开发，区别于常见单盘便携线缆轴，整体采用六组卷盘同轴串联布置，可同时分区收纳不同规格、不同回路的动力电缆与信号线缆，避免多根线缆交叉缠绕、拖拽磨损，在检修现场、演出舞台布线、港口临时供电、工程抢险作业中，能大幅缩短收放线的整理工时。

　　从实际使用逻辑看，卷盘端板采用大直径圆盘限位结构，相邻卷盘之间保留独立挡边，每盘缠绕的线缆被约束在对应容缆区间内，端板边缘开设吊装与定位小孔，既可以在满缆状态下通过孔位穿杆辅助起吊转运，也能作为盘体转动的防脱限位参考点。盘体中心预留主轴贯通孔，端部配置锁止与驱动衔接结构，可根据作业强度切换手动摇转收线或者外接动力驱动电动收卷，手动模式适合小截面、短距离线缆的精细排线，电动模式则针对大长度重型电缆，降低操作人员反复拖拽盘动的劳动强度。

　　支撑框架采用型钢焊接式A字架布局，底部为矩形承托底梁，两侧斜向支腿向上收拢托举主轴装配位置，框架杆件之间通过直角焊接形成稳定的受力闭环，底梁预留安装固定孔位，在固定工位使用时可通过膨胀螺栓将整套卷盘锁定在地面，满缆启停转动时不会出现侧翻、移位；需要转场作业时，框架底部的平直梁体也方便叉车叉取或者吊装带捆扎转运。框架与盘体之间预留转动间隙，主轴端部的轴承位、摇柄连接座在三维结构中完整还原，装配时可直观确认盘体转动行程内不会和支腿、底梁发生运动干涉。

　　设计过程中优先考虑容缆量与走线边界的匹配：多盘同轴排布的总宽度决定了整套设备的安装占位，选型时需要核对现场通道宽度，预留两侧操作空间，一端要留出摇柄转动或者电动驱动组件的安装位置，另一端要留出线缆引出、排线导向的操作距离；卷盘的径向尺寸直接对应单盘可缠绕线缆的弯曲半径，针对不同外径的电缆，盘芯直径需要满足线缆最小弯曲半径要求，避免长期小半径弯折造成线芯断裂、绝缘层疲劳开裂。端板的外圆直径决定单盘最大绕线厚度，缠绕满盘后线缆外缘不能超出端板边缘，防止转运过程中线缆被外物剐蹭，也避免相邻盘体的线缆互相摩擦。

　　结构细节上，盘体端板的加强轮廓在模型中做了等厚还原，实际生产中可根据承载线缆重量选择钢板冲压焊接或者高强度型材拼焊，重载工况下可在端板内侧增加径向加强筋，抑制满缆时盘体的侧向变形。支撑框架的杆件截面选型随总载荷匹配，六盘同时满缆时整体重量集中在主轴两支点位置，斜支腿的受力角度经过优化，把竖向载荷分解传递到底梁，减少主轴位置的弯曲应力。端部锁止机构可在卷盘收线到位后卡住盘体，防止线缆受拉力自行反向松脱，作业过程中需要临时固定出线长度时，锁止结构能避免盘体自由回转。

　　现场布线时，不同回路的线缆可以分别缠绕在独立卷盘上，动力线、控制线、通讯线分盘收纳，取用的时候按需放出对应长度，不用在混杂的线堆里分拣线缆；收线时逐盘转动整理，线缆可以均匀排布在盘芯上，不会出现局部堆叠挤压。整套三维结构把盘体、支撑框架、端部驱动衔接位的装配关系完整呈现，结构工程师可以在此基础上调整卷盘数量、盘体直径、框架跨度，适配不同的线缆规格与现场安装空间，也可以直接衍生出固定式站点卷缆装置、车载配套收线机构等变体方案。
