SKFNU213ECP立式轴承座壳体结构

　　该轴承室结构主要服务于旋转轴系的径向承载与安装定位，常见于输送设备、传动平台、小型工装主轴以及需要把圆柱滚子轴承固定在设备侧壁或机架上的场合。它不是独立运转件，而是轴系与机架之间的承载过渡件，核心任务是约束轴承外圈位置，保持轴、轴承和安装基准之间的同轴关系，同时把轴工作时产生的径向载荷传递到支撑框架上。

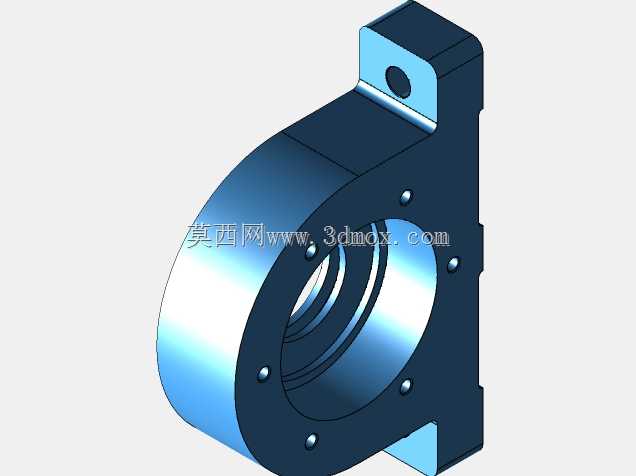

　　从结构形态看，主体采用半封闭箱式壳体，前部为大尺寸圆形轴承容纳腔，后部和侧部形成较厚的安装壁面。圆形腔体内设置阶梯孔，用于容纳SKF NU213ECP圆柱滚子轴承外圈，并通过孔肩控制轴承轴向位置。腔体周围均布多个小孔，可用于端盖、挡圈、润滑盖板或密封压板的固定；这些孔位沿圆周分布，使装配后轴承外圈被稳定限制在腔内，避免轴系启停和负载波动时出现外圈转动或窜动。

　　上部伸出的带孔耳板是该结构的明显特征。耳板上的圆孔可作为吊装、定位、铰接或辅助固定点使用，在整机布置中也可与拉杆、支架、限位件配合，增强轴承座在受载方向上的约束。耳板与主体之间采用实体过渡，避免尖角造成应力集中；对于承受较大皮带拉力、链轮张力或偏心载荷的轴系，这种上部辅助连接结构能够改善壳体悬臂受力状态。

　　设计思路上，该件优先保证轴承孔的刚度和安装面的平面度。轴承室壁厚围绕圆孔逐步变化，承载方向保留较多材料，非关键区域则通过外形收窄控制重量。前端圆形凸缘既提高了孔口局部刚性，也为密封件、端盖或观察盖提供安装面。后侧平面可贴合设备墙板、机架立板或焊接支架，装配时依靠该平面确定轴承轴线与相邻传动件的相对位置。若用于皮带传动，安装面与轴孔的垂直度需要重点控制，否则会引起皮带偏磨、轴承边缘载荷和温升异常。

　　外形尺寸边界可按NU213ECP轴承的适配关系理解：轴承内径对应65mm轴段，外径约120mm，宽度约23mm；壳体孔径、孔肩高度和腔体宽度需围绕这些尺寸留出外圈配合、密封和拆装空间。实际建模时，轴承外圈配合孔不宜按自由间隙处理，通常按壳体孔公差体系控制，以保证外圈支撑稳定又便于压装。圆周螺钉孔的位置应与端盖孔系匹配，孔边到腔壁的距离要满足螺纹有效啮合和扳手空间要求。上部耳板孔的中心高、孔径以及与主轴承孔的相对位置，会直接影响整机吊装或辅助支撑的干涉情况，布局阶段需要连同周边梁、护罩和管路一起校核。

　　安装边界方面，后侧贴合面需要具备足够的接触面积，连接螺栓应布置在轴承孔周围刚度较高的区域，而不是只固定在薄弱外伸边上。轴装入后，轴承内圈随轴旋转，外圈由壳体孔支撑；若轴存在热伸长，NU系列圆柱滚子轴承的内圈与滚子组件可提供一定轴向位移能力，因此壳体设计重点在于径向支撑和外圈定位，不必额外承担复杂的双向轴向约束。润滑脂容纳空间可在腔体侧部或端盖侧预留，但不能与螺钉孔、密封面贯通。

　　在三维建模过程中，应先建立主轴承孔轴线和后侧安装基准面，再生成圆形腔体、外轮廓、耳板和螺钉孔。圆角、拔模斜度和壁厚需要结合加工或铸造工艺判断：若采用焊接钢板件，外形可由板材切割后焊接成形；若采用铸件，应注意壁厚均匀、过渡圆角和加工余量。轴承孔、安装底面和端盖贴合面属于关键加工面，模型中应保留明确的配合尺寸和公差基准。整体结构紧凑，适用于中低速传动轴系的固定支撑，尤其适合需要侧面贴装、上部辅助固定以及圆周端盖密封的轴承布置。
