带方法兰宝塔接头式管路固定支撑座

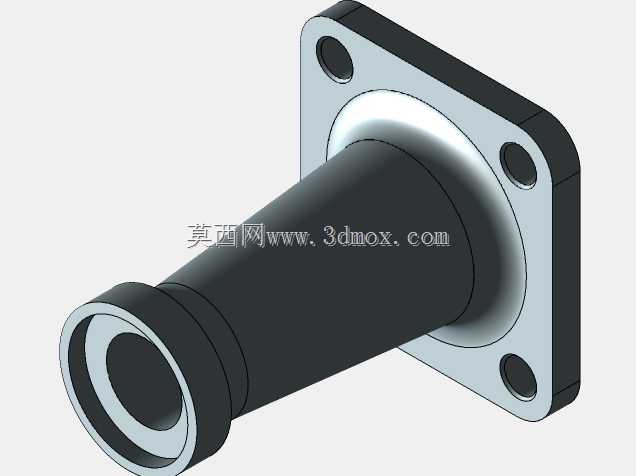

　　在流体输送、气动控制、小型液压站以及实验台架的管路布设环节，软管与硬管的过渡位置往往是振动泄漏、管路甩动、接口松脱的高发区域。这款带方形安装法兰的宝塔式管路固定支架，正是针对这类工程痛点完成的结构件设计，它同时承担管路对接、软管插接锁紧以及整机基准面固定三重作用，在紧凑设备内部替代零散的管夹加接头组合，减少装配零件数量。从结构布局来看，零件一端为方形法兰安装板，板体四角预留贯通安装孔，孔位做沉台或光孔处理，可直接穿过内六角螺栓贴合在泵体出油口、阀块侧壁、设备钣金立面或者气源处理单元的安装面上；法兰与管体衔接处设置一圈凸起的环形加强过渡圆角，避免直角根部在管路受侧向拉扯时出现应力集中开裂。法兰中心向外延伸出阶梯状圆柱管段，

　　靠近法兰的管段外径最大，作为轴向定位台肩，当支架穿过安装面板时，该台肩可贴住面板内侧，配合外侧紧固件限制整个接头的轴向窜动；向外延伸的主管身外径逐级收窄，末端加工出多道环形倒刺宝塔结构，倒刺齿向朝向法兰方向，当橡胶软管、PVC编织管或者硅胶管套入后，管内张力抱紧齿面，反向拔脱时倒刺会卡紧软管内壁，在低压输水、气动通气、低压回油工况下无需额外管卡也能保持可靠连接，若工况压力偏高，再在软管外侧加装喉箍即可形成双重防脱。管体内部为全通径流道，从法兰端面一直贯通至宝塔接头末端，流道在法兰入口处做倒角引导，减少流体进入接口时的局部涡流与压损，对于压缩空气系统可降低节流噪声，对于冷却水回路可减少流阻带来的流量衰减。建模过程中，

　　方形法兰的轮廓采用拉伸凸台生成，四角安装孔按照标准螺栓间隙配合设定孔径，孔边到法兰外缘保留足够的承压边距，避免螺栓拧紧时法兰边缘出现压溃变形；主管身与法兰采用合并实体的旋转特征一次成型，保证二者同轴度，宝塔段的每一道倒刺都通过旋转切除加凸台生成，齿尖保留微小圆角而非尖锐刃口，防止装配软管时割伤胶管内壁造成隐性裂纹。安装边界方面，方形法兰的外轮廓尺寸决定了安装面所需的最小平面空间，四角孔的孔距需与对接面板的预制孔位匹配，装配时法兰与安装面之间可加装平垫片或者O型密封圈，若输送的是有压流体，在法兰背面加工密封槽嵌入O型圈，即可实现端面静密封，杜绝接口位置的渗液漏气。管身的轴向长度依据设备内部管路避让空间设定，

　　宝塔末端预留足够的软管插接深度，套入长度覆盖全部倒刺齿段，保证软管在设备运行振动下不会逐步松脱。在实际设备选型中，这类支架常应用在小型冷却机组的水泵出口、自动化生产线的气动分支管路、环卫车辆的低压水路、食品灌装设备的物料输送端以及通讯基站户外柜的冷凝水排放管路，它既不像纯卡套式接头那样对硬管端面精度要求极高，也不像普通扎带管夹那样无法承担接口密封功能，一件零件即可完成通路连接与位置固定。结构设计时还兼顾了成型工艺性，若采用金属机加工，棒料通过车削完成内外圆与宝塔齿，法兰面通过铣削保证平面度；若采用注塑成型，拔模方向沿管体轴线，法兰四角孔与宝塔齿均设置合理拔模斜度，避免脱模时拉伤零件表面。整个零件没有复杂的异形曲面，所有特征均围绕装配可靠性与流体通畅性布置，没有冗余结构，重量控制合理，在批量设备装配中能够显著减少管路安装工时，降低后期运维时接口漏液、管路脱落的故障概率。
