外螺纹连接式圆形法兰转接盘结构

　　在流体管路布设、小型机电设备轴端转接、通讯配套工装的安装场景里，经常会遇到两类对接接口规格不匹配的问题：一侧是设备箱体上预留的光孔安装位，需要用紧固件穿装固定，另一侧是带内螺纹的管路或者外接功能组件，需要通过螺纹旋合实现快速对接，这款带外螺纹的圆形法兰转接件，就是为解决这类跨接口对接需求设计的中间连接件。

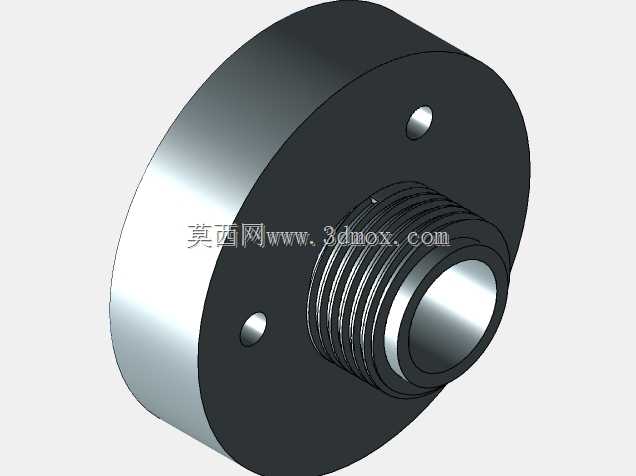

　　从实际安装边界来看，该零件主体分为两个功能区段，后侧是大直径的圆盘法兰基体，前侧是同轴向外延伸的外螺纹柱段。圆盘基体的厚度取适配常规M4到M6紧固件的穿装强度区间，圆盘端面上沿圆周对称加工了两个贯通的光孔，两个孔的中心连线过法兰轴线，安装时可以直接将圆盘端面贴紧设备箱体的安装基准面，穿入两颗紧固螺钉完成法兰侧的固定，双孔对称布局既可以避免单孔固定出现的周向转动松脱问题，也不会因为孔位过多增加零件加工的钻孔工时，对于载荷不大的通讯外设、轻型管路转接场景，两点固定的抗扭和抗拉能力完全可以满足使用要求。前侧伸出的外螺纹柱段外径小于圆盘法兰的外径，螺纹段的长度根据常规内螺纹接头的旋合深度设计，保证对接件旋入后有足够的螺纹啮合牙数，不会出现旋合过浅导致的滑牙、脱开问题，螺纹柱的中心加工有贯通的内孔，当该零件用在气路、液路转接场景时，介质可以从中心孔直接穿过，不会出现流道阻断；如果用在机械轴端的防护或者引线转接场景，中心孔也可以供传动轴穿过或者布设通讯线缆，实现走线、过流的双重功能。

　　设计过程中首先优先保证两个功能区段的同轴度要求：外螺纹柱的轴线必须和圆盘法兰的基准端面保持垂直，和圆盘的外圆轴线保持同轴，如果同轴度偏差过大，外接的螺纹接头旋紧后会出现偏斜，轻则导致对接端面密封失效出现介质泄漏，重则会让螺纹承受额外的弯曲载荷，长期受振动后出现螺纹断裂。建模时先以前侧圆盘的贴合端面作为第一草图基准，绘制圆盘的外圆轮廓和两个安装孔的定位圆，通过拉伸生成法兰盘的基体实体，之后在法兰盘的前侧端面新建草图，绘制螺纹柱的外圆轮廓，拉伸生成螺纹的基础圆柱段，再按照选定的普通公制螺纹规格生成外螺纹特征，螺纹收尾处做自然的退刀过渡，避免螺纹根部出现应力集中的尖角。零件中心的贯通孔从法兰后侧端面直接拉伸切除，贯穿整个螺纹柱，孔口位置做小尺寸的倒角处理，既可以去除加工后的锐边毛刺，穿装管线或者轴件时也能起到导向作用，避免刮伤线缆外壁或者轴件表面。圆盘法兰的后侧贴合端面在建模时保证平面度要求，该面是整个零件的安装定位基准，和箱体贴合后如果平面间隙过大，紧固后零件会出现倾斜，螺纹段的轴线偏移量会被放大，影响外接组件的对接精度。两个安装孔的孔口同样做沉孔或者倒角处理，穿入内六角螺钉或者十字螺钉时，螺钉头可以完全沉入孔内，不会突出法兰端面，避免和外接零件发生运动干涉。

　　从工况适配角度，这类转接法兰常用在轻型通讯设备的外接天线接口转接、小型实验台的气路管路对接、3D打印设备的挤出机机颈连接这类场景，日常承受的载荷以轴向的拉拔力和螺纹对接的预紧力为主，没有大的冲击载荷，零件选材既可以选用普通碳钢做表面发黑处理，提升防锈能力和外观质感，也可以选用6061铝合金加工，整体重量更轻，适合对整机重量有要求的便携通讯设备。装配时先将法兰盘的后侧端面贴紧设备的安装面板，从面板后侧穿入两颗紧固螺钉，和法兰盘上的光孔对齐后锁紧，让法兰和设备面板形成刚性连接，之后再把带内螺纹的外接组件对准前侧的外螺纹柱，旋合到指定深度后拧紧，即可完成整个转接路径的搭建。如果是有密封要求的气路、液路场景，可以在螺纹段缠绕生料带或者加装密封圈，在螺纹旋紧的同时实现端面和螺纹副的双重密封，杜绝工作压力下的介质渗漏。整个零件的结构没有复杂的曲面或者特殊加工特征，普通数控车床就可以完成外圆、端面、内孔和螺纹的车削加工，之后再通过钻床完成两个安装孔的钻孔工序，加工工艺性好，量产时的单件成本很低，同时对称的结构设计也让零件没有安装方向性要求，现场装配时不需要对位找正，大幅提升现场安装的效率。
