M12内六角圆柱头带法兰面螺栓

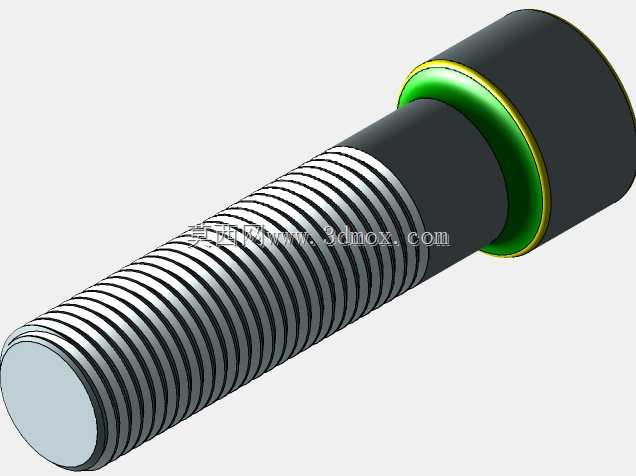

　　这是一枚M12规格的内六角圆柱头带法兰面螺栓，属于机械装配中使用频率极高的通用紧固件。从三维结构上看，零件由带内六角驱动孔的圆柱头、头部下方一体成型的环形法兰面、法兰与杆身过渡处的密封垫圈槽以及全长外螺纹杆身四部分组成。模型完整还原了公制三角螺纹的牙型轮廓，每一圈螺纹的牙顶、牙底、螺旋升角都按照标准螺纹参数建模，而非用贴图或简化圆柱代替，这一点在做干涉检查、螺纹啮合仿真以及出工程图时非常关键。

　　在实际设备中，这类螺栓的应用场景十分广泛。自动化生产线的机架拼装、机床防护罩的固定、液压阀块与底板的连接、减速机箱体合箱、模具模板锁紧、工程机械铰接部位的端面压紧，都能看到内六角圆柱头螺栓的身影。选择圆柱头内六角形式，主要是因为它所需的扳手空间小：拧紧时内六角扳手从头部端面沉入，外侧不需要预留开口扳手或套筒的回转半径，在沉孔、狭窄型腔、密集螺栓组布局中优势明显。头部下方做出的法兰面相当于集成了一枚平垫圈，增大了螺栓头与被连接件表面的接触面积，压紧时单位面积压强更低，既能避免压伤铝合金、工程塑料等较软的基材表面，也能在一定程度上分散预紧力，降低接触面压溃和松动的概率。法兰与杆部之间预留的环槽，从模型配色上看用于放置O型密封圈，这种结构常见于需要端面密封的场合，比如液压阀块安装、真空腔体盖板、齿轮箱观察孔堵盖，密封圈在法兰面和被连接件之间被压缩，形成静密封，防止油液、气体或冷却液从螺栓贯穿孔处渗漏。

　　设计这类紧固件三维模型时，尺寸链的把控要从几个边界同时入手。螺纹段公称直径12mm，建模时外螺纹大径按基准值取，牙型角60度，螺距对应粗牙系列取1.75mm，牙底圆弧和牙顶倒角都要符合通用螺纹规范，保证与标准螺母或内螺纹孔啮合时不出现干涉。杆身长度方向需要根据被连接件总厚度、螺母高度、垫圈厚度以及伸出螺母的2到3牙余量综合确定，模型中螺纹杆身接近全长，说明它适用于通孔贯穿、背面配螺母，或者拧入深度较大的盲孔螺纹场景。圆柱头的外径和高度按照内六角螺钉标准系列取值，头部直径略大于螺纹大径，形成足够的承压台阶；头部端面的内六角孔对边尺寸、孔深、底部锥角都要与对应规格的内六角扳手匹配，孔底留出的退刀锥面在冷镦和机加工工艺中也更易实现。法兰面的外径比圆柱头更大，下表面与杆身轴线的垂直度直接决定压紧后受力是否均匀，建模时法兰下端面与螺纹轴线的垂直公差需要在工程图上明确标注。

　　安装边界方面，布局这枚螺栓时要在头部周围留出内六角扳手的插入和旋转空间，扳手竖直方向需要的操作高度等于扳手插入头部后的外露长度，水平方向则要保证扳手杆能够绕螺栓轴线摆动至少60度，以便逐次转动完成拧紧。被连接件上的贯穿孔一般取比螺纹大径略大的间隙孔，孔径通常在13mm左右，孔口倒角去除毛刺，避免划伤螺纹。若使用密封结构，法兰下方的密封面需要加工出足够平面度的环形贴合面，表面粗糙度不能过高，否则密封圈无法完全填补微观凹凸，会出现缓慢渗漏。拧紧力矩方面，M12粗牙螺栓在8.8级强度等级下，常规钢结构中的推荐预紧力矩有成熟区间可循，设计人员在选型时结合被连接件的刚度、密封面比压要求以及防松需求综合确定，必要时配合螺纹胶、防松垫圈或双螺母结构。

　　从建模练习角度，这个零件覆盖了外螺纹螺旋扫掠、旋转体成型、端面内六角凹腔切除、法兰过渡圆角、密封圈槽环切等多个典型特征，是初学者掌握紧固件参数化建模的合适案例；从选型角度，它把承载、压紧、密封三类功能集成在一枚标准件上，结构紧凑，装配效率高，在中高压液压、通用机床、自动化设备中都具备很强的通用性。
