摩托车车架焊接定位专用工装夹具

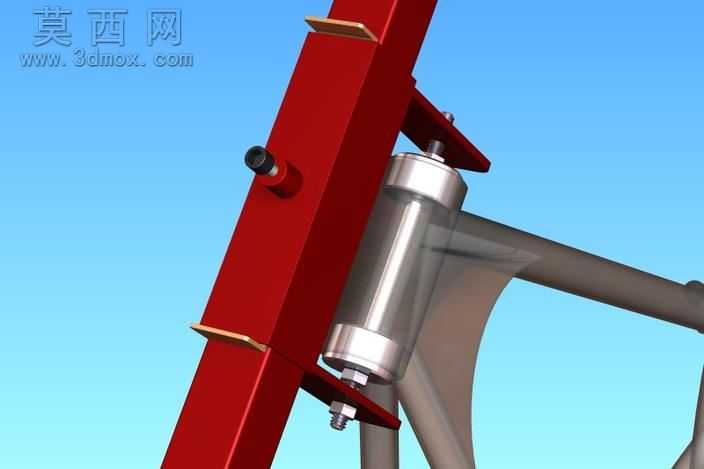

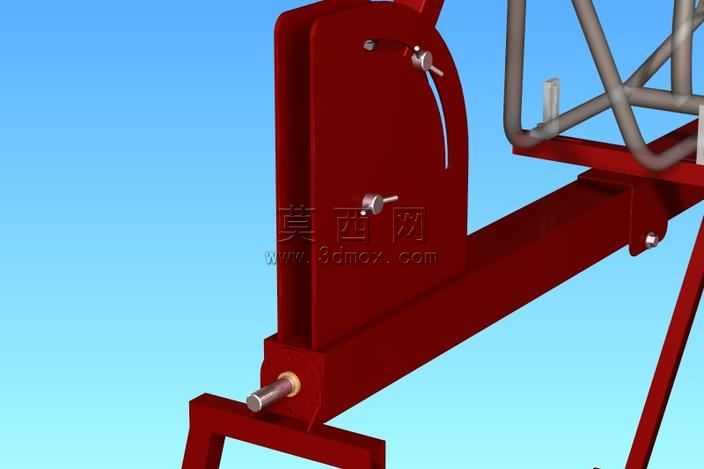

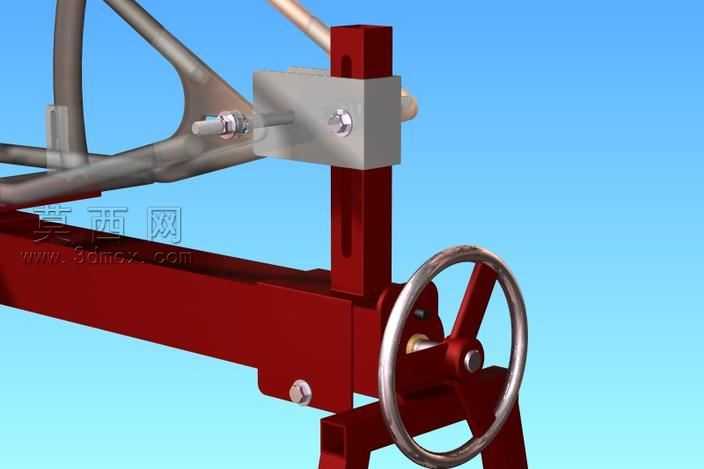

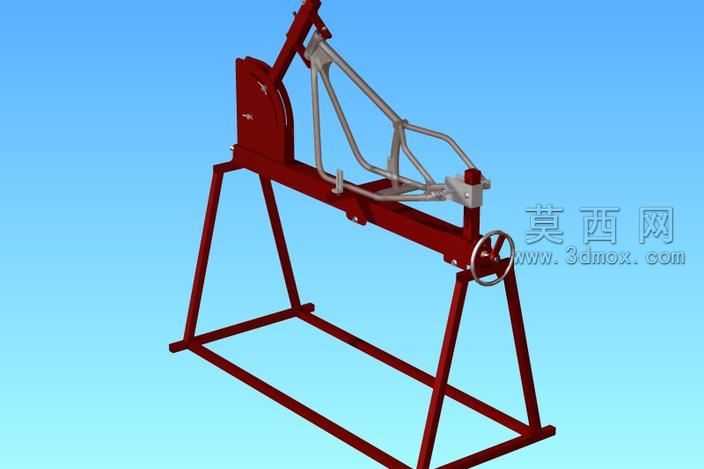

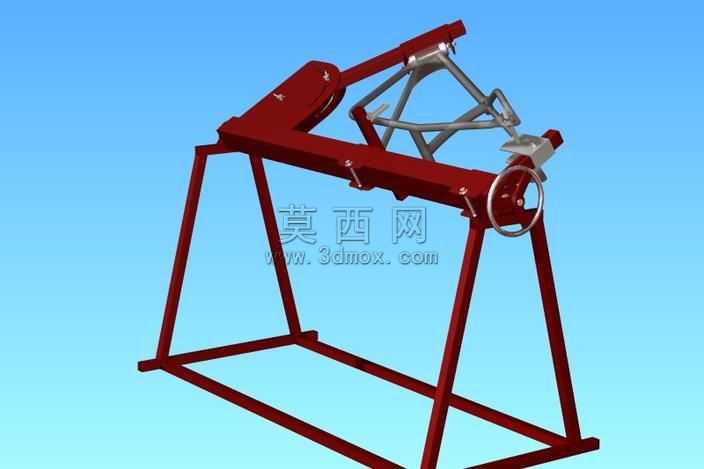

本作品为摩托车车架焊接定位专用可调工装夹具，整体采用三维参数化建模方式完成全结构设计，建模阶段严格遵循机械工装设计的公差配合规范，对所有装配部件进行了干涉校验，确保各活动调节机构运行顺畅无卡滞。模型渲染阶段采用哑光金属材质模拟夹具主体的钢制焊接机架，银灰色金属材质模拟待定位的摩托车车架管件，搭配天蓝色渐变背景突出工装整体结构轮廓，通过光影渲染清晰呈现各定位点的位置关系与调节结构的细节特征。结构设计上，夹具底部采用矩形方管焊接的框架式底座，保证整体支撑稳定性，底座上方设置纵向承载梁，一端安装带角度调节功能的车架立管定位座，可适配不同倾角的摩托车立管定位需求，另一端设置带手轮调节的横向顶紧机构，通过手轮旋转可带动顶紧块沿导轨横向移动，实现对车架后段的夹紧固定，梁体中部设置多组可滑移的定位支撑块，可根据不同型号摩托车车架的管件布局调整支撑位置，满足多规格车架的焊接定位需求。设计思路围绕摩托车车架焊接过程中的定位精度需求展开，针对车架管件多、焊接易变形的痛点，通过多点位可调定位结构，将车架各管件在焊接前牢牢固定在预设位置，有效降低焊接过程中的热变形量，同时兼顾工装的通用性，无需更换整套夹具即可适配多款同类型不同尺寸的摩托车车架焊接作业，整体结构兼顾刚性与调节灵活性，所有受力部位均做了加厚处理，手轮等操作部件设置在便于人工操作的位置，符合车间焊接作业的人机工程要求，建模过程中对所有活动连接部位均预留了合理的装配间隙，保证实际加工制作后调节机构的操作顺畅度。
