长条形悬挂导向滑轨构件

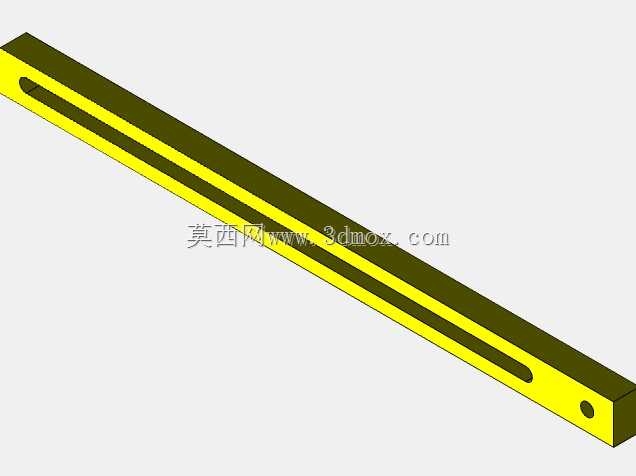

　　在做小型悬挂输送、工位吊挂和直线导向机构时，最容易被忽略的往往不是驱动件，而是承托滑动件的长梁。这个构件呈现为一根细长矩形截面梁，主体沿长度方向开设通长导向槽，两端保留实体端块并设置圆孔，整体形态很像悬挂系统中的滑轨、吊梁或滑动支架基体。它的作用不是单独完成运动，而是为滚轮、滑块、销轴或吊挂组件提供连续的直线运动边界，使被悬挂物能够沿固定方向平移、调整位置或在限定行程内滑动。

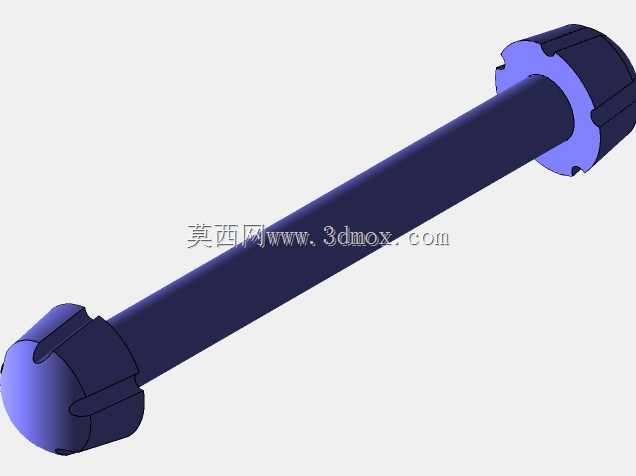

　　从结构布置看，长槽位于梁体正面并沿轴向延伸，槽宽相对梁宽较窄，槽边保留了足够的实体材料。这样的开槽方式有明确的工程目的：一方面，槽内可以穿过连接销、螺栓轴或滑动件凸台，让外部吊挂件与梁内部或背部的滑块形成连接；另一方面，槽两侧保留的实体壁形成导向边，能够限制连接件横向摆动，使运动主要集中在梁的长度方向。端部圆孔则可用于端挡、支座固定、限位销安装或辅助定位，若与支架配合，可将整根梁水平架设在设备框架、工位上方或轻型输送线上。

　　这类构件常见于轻型物料吊挂、工装夹具移位、车间工位辅助悬挂、检测台滑动支撑以及小型自动化设备的直线导引场景。相比标准圆导轨，矩形梁式导向件的制造成本更低，安装面直观，承受侧向载荷时可通过梁体高度获得较好的抗弯能力；相比单纯使用型材开槽，它在端部和槽区的结构更完整，适合在载荷不大但需要明确行程约束的机构中使用。若吊挂物重量集中在滑块上，梁体主要承受弯曲载荷，槽口边缘还会受到滑块或销轴传递的局部接触力，因此槽边不能过度削弱，端部也需要保留足够封闭区域来降低应力集中。

　　建模时需要重点控制几个尺寸关系。首先是梁的总长与有效滑动行程，通槽长度决定了连接件可移动的范围，而两端实体段决定了端挡、安装孔和限位结构的布置空间；其次是矩形截面的宽高比例，梁高方向直接影响竖直载荷下的挠度，梁宽则影响滑块导向和侧向稳定性；再次是槽宽与连接件直径之间的配合间隙，间隙过小会导致加工误差下卡滞，间隙过大则会使吊挂点产生明显晃动。端部圆孔的位置不能过于贴近槽端或外边缘，否则在紧固或受拉时容易出现局部屈服。

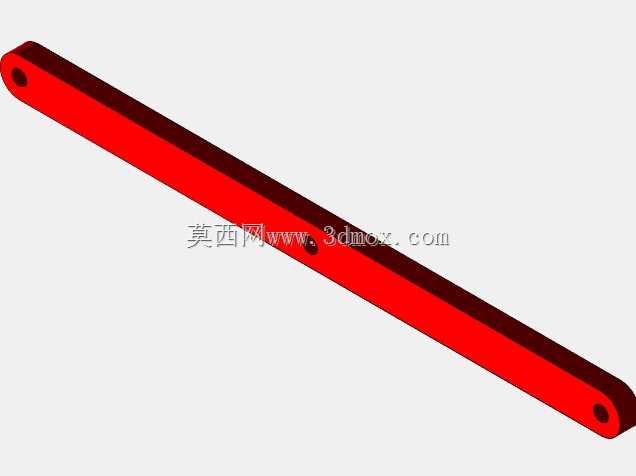

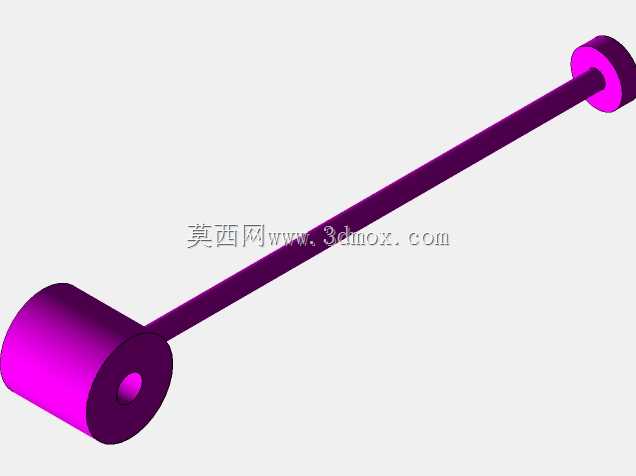

　　从装配逻辑看，这根梁可以作为模块化悬挂机构的基础件。背部或端面可与立柱、横梁、铝型材框架连接，槽内布置滑块后，下方再连接吊钩、夹具、工具支架或产品载具。若需要防止滑块脱出，可在槽端加装止动销、挡块或端盖；若需要调节行程，可在槽内设置可调限位螺钉；若滑动频率较高，则应在滑块与槽边接触处增加耐磨衬套、滚轮或低摩擦材料，避免梁体表面过早磨损。梁体外观采用高识别度配色，但在实际加工中更重要的是材料选择与表面处理，普通设备可采用型钢或铝合金型材，重载或频繁冲击场景则应考虑钢材并进行补强。

　　设计思路上，该构件强调“以简单几何实现可靠约束”。整根零件没有复杂曲面，功能主要由截面形状、长槽和孔位承担，便于切割、铣槽、钻孔和后期维护。对于结构设计人员来说，使用这类模型时不能只看外形是否匹配，还要结合吊挂质量、支点跨距、滑块数量、运动速度和冲击情况校核梁的挠度与槽口强度。若梁的支撑跨距过大，即使材料未达到屈服，也可能因挠曲过大导致滑块运行不顺；若槽口承受持续侧向摩擦，则应考虑加宽导向面或提高表面硬度。

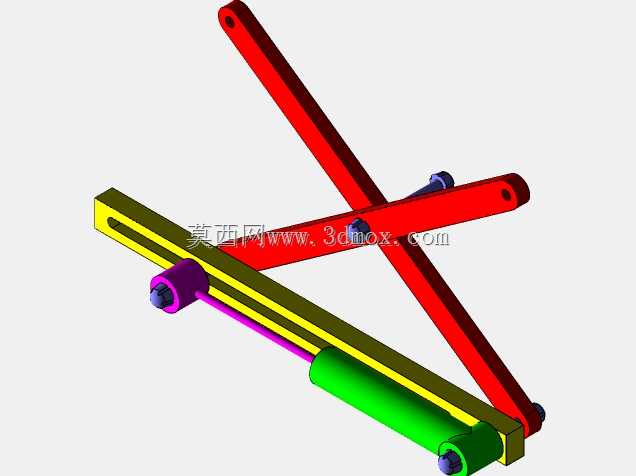

　　在三维装配中，该零件适合作为骨架件先行定位，再围绕槽道布置滑块、紧固件、限位件和吊挂执行端。安装边界方面，需要在梁的长度方向预留滑块装入空间，在槽口正面预留连接件穿过和运动的空间，在端部预留孔位装配工具的操作距离。若梁体嵌入设备框架，还应保证支撑点与槽道方向平行，否则滑块会在行程中出现偏载。整体来看，这是一种面向轻型直线悬挂与导向任务的基础结构件，几何简洁，但对槽道直线度、安装平行度和受力校核有较高要求。
