叉型铰接吊耳连接支座结构设计

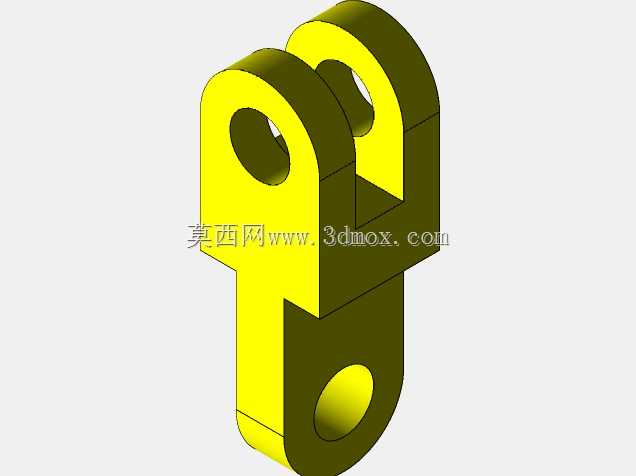

　　该零件属于典型的叉型铰接连接支座，整体由下部单耳板与上部双耳叉体组合而成，是机械传动与支撑系统中常见的活动连接构件。下部耳板沿竖直方向延伸，末端开设一个横向贯通销轴孔，用于与基础支架、拉杆或执行件形成单铰点连接；上部为两片平行布置的叉形耳板，每片耳板顶端各加工一个同轴销孔，两孔之间留出夹持间隙，可容纳外部连杆端头或配合件嵌入，再穿入销轴完成双支点铰接。这种单耳在下、双耳在上的布局，使零件能够同时对接两组不同方向的运动部件，常见于连杆机构、悬挂支撑、牵引装置、夹具摆臂以及小型自动化设备的关节位置。

　　从受力角度看，上部双耳结构将载荷分配到两片耳板上，销轴受剪时具备双剪切面，相比单耳连接能够显著降低销孔局部挤压应力；下部单耳则便于插入空间受限的安装位，与带槽或带开口的支座配合。零件中段采用实体过渡，把上下铰接区域连成整体，截面在叉体根部适当加宽，以抵消耳板张开变形和弯矩影响。销孔周边是应力集中最明显的位置，设计时需保证孔边到外圆、孔边到端面的壁厚足够，避免在反复摆动过程中出现孔口拉长、裂纹或耳板外张。

　　外形轮廓以圆弧端头与直壁结合为主，双耳顶端采用半圆弧包络销孔，既减少了尖角造成的应力集中，也控制了零件外廓尺寸。下部耳板同样以圆弧收束，使销孔周围形成均匀的环形承载区。中间连接段呈近似T形截面过渡，竖直板体承担拉压载荷，侧向实体则提供抗弯刚度。安装边界方面，需要重点核对三个销轴孔的孔径、孔距以及上下孔轴线的空间关系：上部两孔必须同轴，下部孔轴线与上部孔轴线保持平行，才能保证连杆摆动顺畅，不出现销轴别劲、卡滞或局部偏磨。

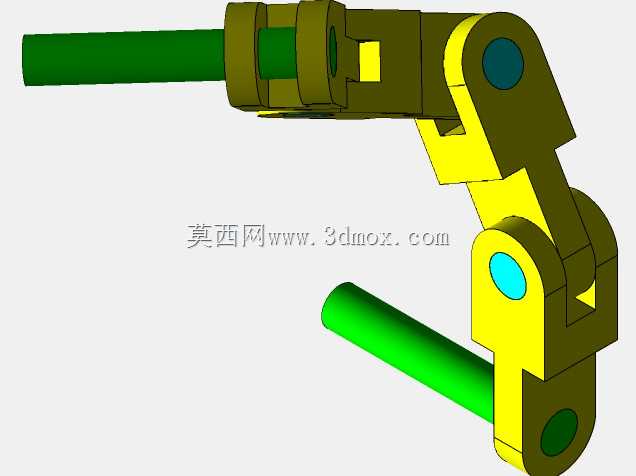

　　在实际装配中，上部叉口宽度决定了可容纳配合件的厚度，间隙过小会导致装配困难，间隙过大则会引入横向晃动；下部耳板厚度则要与对接支座开口匹配。销轴穿入后，通常配合开口销、卡簧或轴端挡圈限位，防止工作中轴向窜出。由于该类支座多用于往复摆动而非连续旋转，销孔表面可根据载荷情况选择衬套、淬火处理或直接加工光孔；若设备存在频繁冲击，还应在耳板侧面预留润滑或耐磨衬套安装空间。

　　建模时应先确定上下铰接中心，再以孔轴线为基准拉伸耳板轮廓，保证关键配合尺寸集中在骨架草图中。双耳部分可通过对称拉伸完成，下部单耳与中段实体合并后统一处理圆角和倒角。销孔不宜仅用简单外观圆柱代替，应体现真实贯通结构，以便后续干涉检查、工程图出图和销轴选型。整体结构简洁、加工方式以铣削和钻孔为主，适合板料切割后加工或直接采用型材、锻坯制造，能够在满足铰接强度的同时保持较小的安装空间。
