钣金直角折弯安装固定支架结构

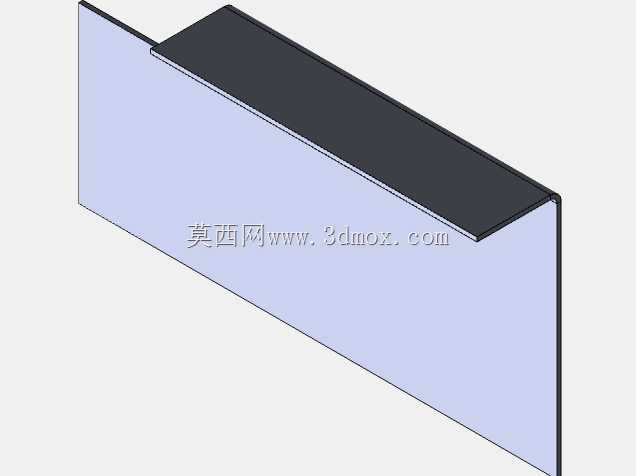

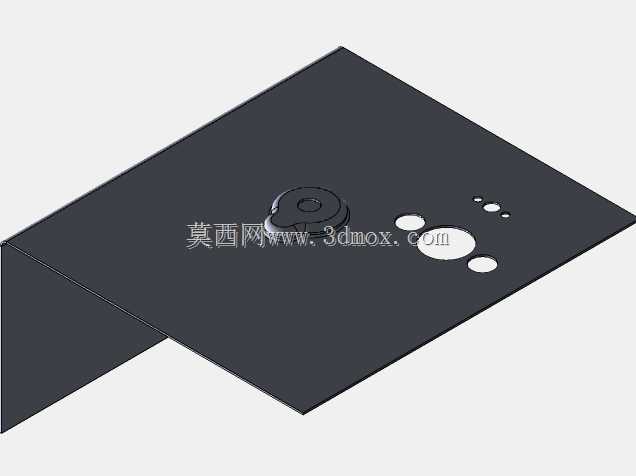

　　现场做设备外围护罩、走线槽边挡或者小型机架侧向限位时，最先要敲定的就是这类长肢直角折弯件的落料与折弯参数。拿到这个结构件先看截面形态：整根构件由等厚薄钢板一次折弯成型，两个互相垂直的长臂从折弯圆角处向外平直延伸，肢长比例偏向一侧远长于另一侧，这种非对称肢长在实际装配里对应两种完全不同的固定逻辑——短肢通常贴靠在设备基座的侧壁或者铝型材框架的端面，靠螺栓穿过预加工孔完成刚性锁附，长肢则向上或者沿设备纵深方向伸展，承担线缆承托、薄板围挡、传感器安装位延伸这类需要探出一定距离的功能。

　　建模阶段最先要锁定的不是外观曲面，而是折弯工序的工艺边界。钢板折弯时内角不能做成尖锐直角，必须预留和板厚匹配的内R圆角，这个圆角半径直接决定折弯后外侧拉伸应力会不会超过板材屈服极限：如果强行把内R做小，折弯外角位置会出现明显颈缩甚至开裂，批量冲压折弯时废品率会大幅上升。这个构件的折弯线沿整段宽度方向贯通，两个肢面的平面度要求需要结合使用场景判定：如果长肢只是用来遮挡或者轻量承托，平面度按普通钣金自由公差控制即可；要是长肢表面后续要安装导轨、感应开关这类对基准面有要求的零件，就需要在折弯后增加校形工序，把肢面的平面翘曲量控制在安装孔位公差允许范围内。

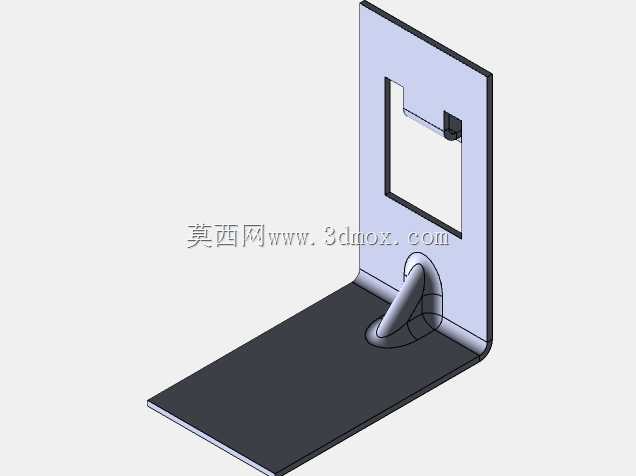

　　安装边界的校核要在建模早期就介入，不能等整套设备装配完再发现干涉。先确认短肢贴合面的安装孔间距：孔边到折弯内角的距离不能太小，否则螺栓拧紧时扳手空间会被垂直的长肢挡住，现场装配只能用开口扳手慢慢拧，效率极低；更合理的做法是把孔位向外偏移，给套筒扳手预留完整的旋转空间。再看长肢的外伸长度，长肢属于悬臂受力结构，当端部挂载重量或者受到侧向推力时，折弯圆角位置就是应力集中最高的截面，选型时如果挂载偏大，要么适当增加板材厚度，要么在长肢和短肢之间增加三角加强筋，不过这个构件呈现的是无加强筋的极简形态，说明它的设计定位就是轻载工况，比如遮挡设备缝隙、规整走线路径、作为标识牌的固定背架，不会承受大的冲击载荷。

　　从下料工艺角度还原设计思路：这类构件展开后是一块规则矩形钢板，轮廓没有复杂异形切口，激光切割或者普通剪板机都能快速完成落料，材料利用率极高，大批量生产时几乎没有边角废料。折弯工序只需要一次对刀，沿整条折弯线完成90度弯折，不需要多道折弯或者焊接拼接，生产节拍很短，成本控制优势非常明显。构件的棱边位置在实际加工中会做轻微去毛刺处理，避免装配人员搬运时被锋利钢板边缘划伤，这也是钣金结构设计里容易被忽略但现场非常看重的细节。

　　在不同工业场景里这个构件的适配方式会有细微调整：用在通讯机柜内部时，长肢可以沿机柜立柱方向延伸，用来绑扎光纤和电源线，把强弱电线路分隔开避免信号干扰；用在小型自动化设备的工作台侧边时，短肢锁在台架铝型材上，长肢向下弯折延伸，可以挡住加工过程中飞溅的细小切屑，不需要额外加装完整护罩；用在户外箱体的门体限位处时，两个肢面分别贴靠箱体框架和门体内侧，控制门体打开的最大角度，避免门体过度转动拉扯内部连接线。建模时还要注意折弯系数的补偿：钢板折弯后外层材料受拉伸长、内层受压缩短，展开长度不能直接按两个肢的外尺寸相加，必须根据板厚、折弯内R、材料屈服强度代入对应的折弯系数表计算，才能保证折弯后两个肢的实际长度和图纸标注尺寸完全吻合，不会出现孔位错位、装配间隙超差的问题。整个构件没有复杂曲面和多余特征，结构逻辑完全服务于易加工、易装配、满足轻载支撑的核心需求，是钣金结构设计里非常典型的极简实用型零件。
