立式法兰底座烟灰承接柱结构设计

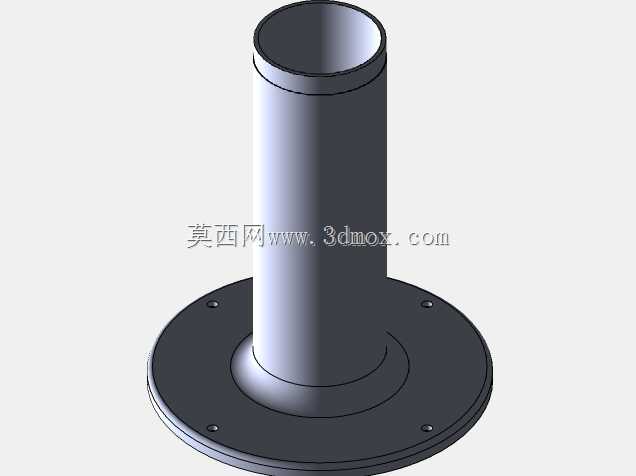

　　这套立式承接柱结构常见于桌面烟灰收集、工位碎屑承接以及小型立式导灰装置中，主体由圆形法兰底盘、过渡锥台和中空直管三段组成。底盘采用圆盘式布局，盘面均布多个安装孔，可通过螺钉固定在台面、支架或设备外壳上；底盘边缘设置加厚环带，能够降低长期受力后出现翘曲的风险。立柱与底盘之间没有采用直角突变连接，而是通过圆弧锥台过渡，使载荷从管壁均匀扩散至整个盘面，在烟灰倾倒、手部按压或意外碰撞时，连接区域不易产生应力集中。

　　从实际使用场景看，中空直管承担导向和容纳功能，烟灰、细小碎屑或冷凝残液可沿管腔向下汇集，减少外溢；直管上端保持开口，端口做卷边或加厚处理，既提高管口刚性，也避免薄刃口划手。管壁高度经过协调，能够在有限桌面空间内形成稳定的立式收纳空间，同时不会因过高而影响视线或增加清扫难度。底盘直径明显大于管体外径，形成较低的支撑重心，放置在操作台、休息区桌台或设备旁侧时，抗倾覆能力优于单纯筒状结构。

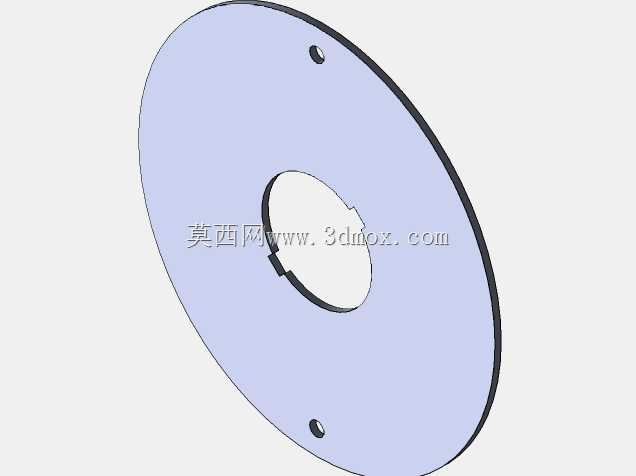

　　建模时需要重点控制三类几何关系。其一是同轴度，直管外圆、内孔、锥台过渡面和法兰盘中心应保持同一轴线，否则装配后会出现视觉偏斜，底盘孔位也可能与支架孔错位。其二是壁厚连续性，管体壁厚在直段、端口和锥台交接处应保持均匀，若局部突然变薄，注塑、钣金折弯或金属切削后都容易产生变形；若局部过厚，则会增加材料占用并在成型时形成收缩缺陷。其三是安装孔分布，法兰盘上的孔位宜采用圆周均布方式，孔边到盘外缘、孔边到锥台根部都要预留足够距离，避免螺钉压紧时造成盘面开裂。

　　安装边界方面，底盘下方需要保留与螺钉头或螺母匹配的操作空间；若采用沉头孔，应核对沉孔深度与螺钉头高度，保证装配后表面平整。若该件用于金属焊接场景，锥台与直管相接处可设置连续焊道位置，底盘孔则承担定位作用；若采用塑料或压铸工艺，圆角过渡和拔模斜度需要同步考虑，端口内孔也应保留便于脱模的轻微锥度。对于需要清理内部积灰的使用环境，管腔内表面应尽量减少台阶和死角，底盘与立柱的过渡圆弧也要顺滑，使擦拭或冲洗时不易残留污物。

　　结构细节上，法兰盘不只是简单扩大的支撑板，它同时决定了整件的固定方式和外观比例。盘厚需要与管径、高度匹配：盘太薄，螺钉锁紧后盘面会产生波纹；盘太厚，则会使底部显得笨重，并增加加工余量。直管上端开口直径与管身直径接近，能够保证烟灰投入顺畅，端口加厚环还能提高耐磨性能。锥台段的斜率不宜过陡，过陡会接近直角台阶，削弱应力扩散效果；也不宜过缓，过缓会占用底盘上方过多面积，使有效安装孔布置空间变小。

　　在设备配套设计中，这类构件还可作为小型导料管、线束防护立柱或桌面定位支座使用。当作导料件时，内孔光洁度和过渡圆角影响物料下落；当作防护立柱时，管壁高度和底盘固定强度决定抗碰能力；当作烟灰承接件时，开口尺寸、稳定性和易清洁性则是主要考量。三维建模过程中，可先绘制底盘轮廓与安装孔，再以旋转方式生成管体和锥台，最后对端口、孔边和过渡圆角进行细化。装配检查时，应模拟螺钉穿过底盘孔后的干涉情况，核对管腔是否与下方收集盒或台面开孔对齐，并观察整件在侧向推力下的支撑范围。通过这些结构处理，立柱式承接件能够在简洁外形下兼顾固定、导向、容纳和维护需求。
