圆盘式钣金拉拔器三角镂空拨盘结构

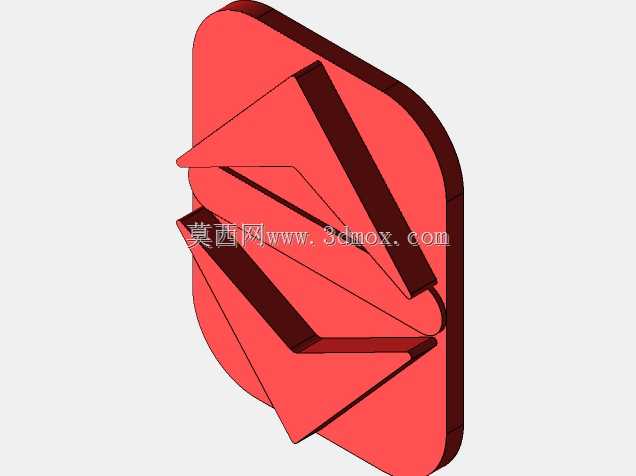

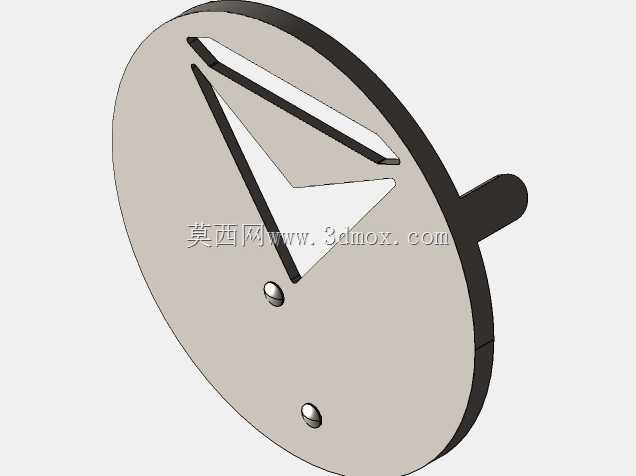

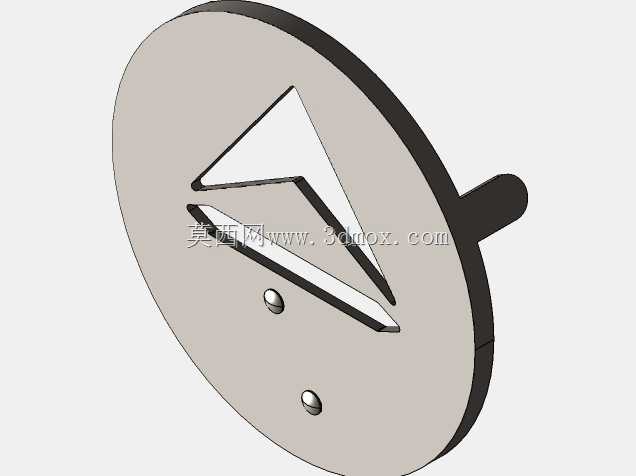

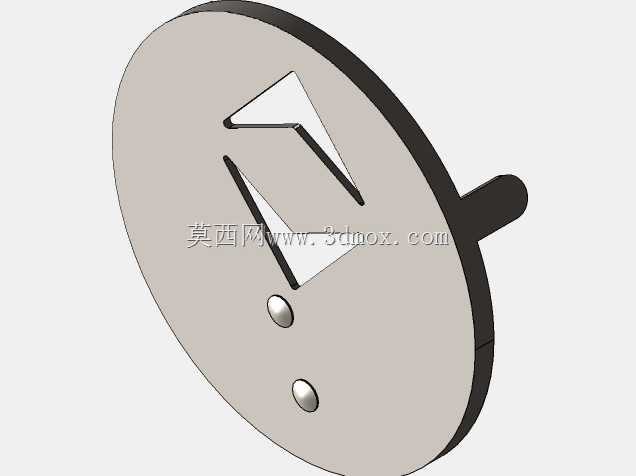

　　这套结构件的核心是一块薄圆盘形钣金主体，盘面开出两道沿径向延伸的长槽，槽体之间围合出指向盘心的三角镂空区域，盘体侧缘垂直伸出一根短圆柱操作柄，盘面下部预留两个沉头安装孔，整体没有复杂曲面，全部由平面切割、折弯和圆柱装配特征构成，属于手动拉拔工装里的拨盘限位部件。

　　从实际使用场景来看，这类拨盘常出现在薄板料件手动取放、轻型卡扣脱开、工位治具快速拨转的环节：车间里处理薄金属板料时，工人握持侧缘的圆柱柄转动圆盘，三角镂空的尖角区域可以卡入料件边缘的预留缺口，两道径向长槽则作为滑动导向轨道，让配套的销钉在槽内沿径向滑移，转动过程中把卡滞的薄料从定位治具里平稳撬出，避免直接用手抠取料件造成边缘弯折，也不会像刚性撬棍那样在钣金表面留下压痕。两个沉头孔用来把圆盘整体固定在工装基板的转轴上，沉头设计保证紧固件端面完全没入盘面，转动时不会和上方滑移的料件发生干涉。

　　设计思路上优先考虑了手动操作的力臂平衡：侧伸的圆柱柄长度经过匹配，圆盘直径约120mm、盘体厚度3mm，操作柄伸出盘边的长度控制在25mm，握持转动时人手的施力力矩刚好能撬动0.8-2mm厚度的普通冷轧钢板料件，既不会因为力臂过长导致拨转过量，也不会因为力臂太短需要工人施加过大握力。盘面的三角镂空不是单纯的减重设计，三个边分别对应不同的卡料角度：当料件缺口卡在三角的直边位置时，转动圆盘可以带动料件沿直线滑移；当缺口抵到三角的尖角处时，继续转动就能产生向外的拉拔分力，完成脱料动作。两道径向长槽的槽宽统一为6mm，适配标准M5圆柱销作为滑动导向件，槽的两端做了圆弧收尾，避免销钉滑移到端点时出现应力集中，长期反复拨动也不会在槽端产生裂纹。

　　安装边界方面，圆盘底面和工装基板之间预留0.5mm的间隙，防止转动时盘面和基板摩擦刮漆；侧伸操作柄的外边缘距离圆盘中心的总回转半径约85mm，布局工装时要在盘体侧方留出至少100mm的操作空间，避免周围的定位块、夹钳挡住手柄转动行程。两个沉头孔的中心距为70mm，孔位分布在盘心下方的对称位置，安装时转轴穿过盘心的基准孔，两颗沉头螺丝只起周向防转作用，不承受径向拉拔载荷，所有拨转力矩都由中心转轴承担，这样的受力分配让薄钣金盘体不会因为长期受力出现孔位变形。盘体边缘做了0.5mm的圆角钝化，工人徒手操作时不会被锋利的钣金割边划伤，三角镂空的所有内边缘也都做了同等圆角处理，料件在镂空区域滑动时不会被毛刺刮伤表面。

　　这套结构没有设置多余的加强筋，依靠圆盘自身的环形轮廓维持刚性，3mm厚度的钣金在120mm直径下，手动拨转的载荷完全不会让盘面出现翘曲，整体零件数量极少，加工时只需要激光切割出盘体轮廓和槽孔、焊接侧柄、沉孔攻丝三道工序就能完成，维护时如果滑动槽出现磨损，直接更换整块圆盘即可，不需要拆解复杂的联动机构，非常适合小型钣金工位的简易治具改造场景。
