八腔CATIVY端盖精密注塑模具结构

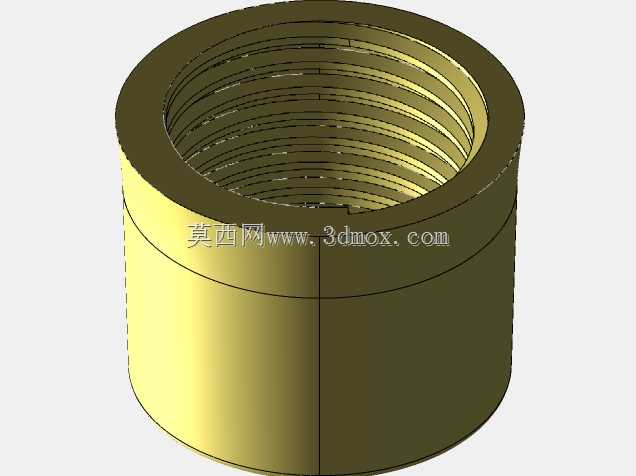

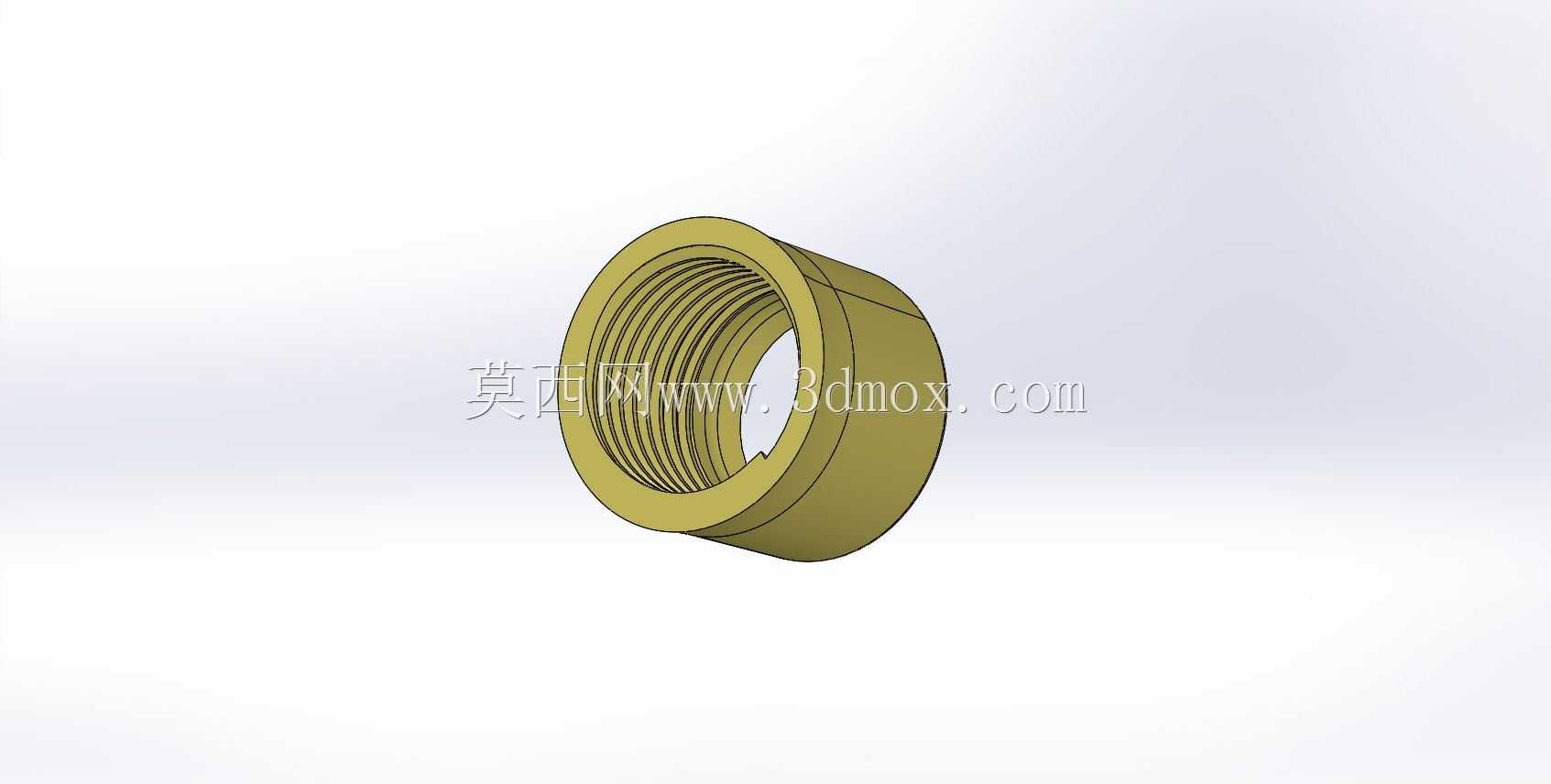

　　这套八腔端盖注塑模具主要面向小型塑胶端盖类零件的批量成型需求，常见于通讯终端配件、消费电子外壳、连接器防护盖以及小型工业塑料件生产场景。模具采用一模八腔布局，在单台注塑机单次开合循环内可同时完成八个端盖制件的充填、保压、冷却和脱模，能够在保证制件一致性的前提下显著提升单位时间产出，适合产量较大、尺寸较小、结构相对规整的圆形盖类零件。

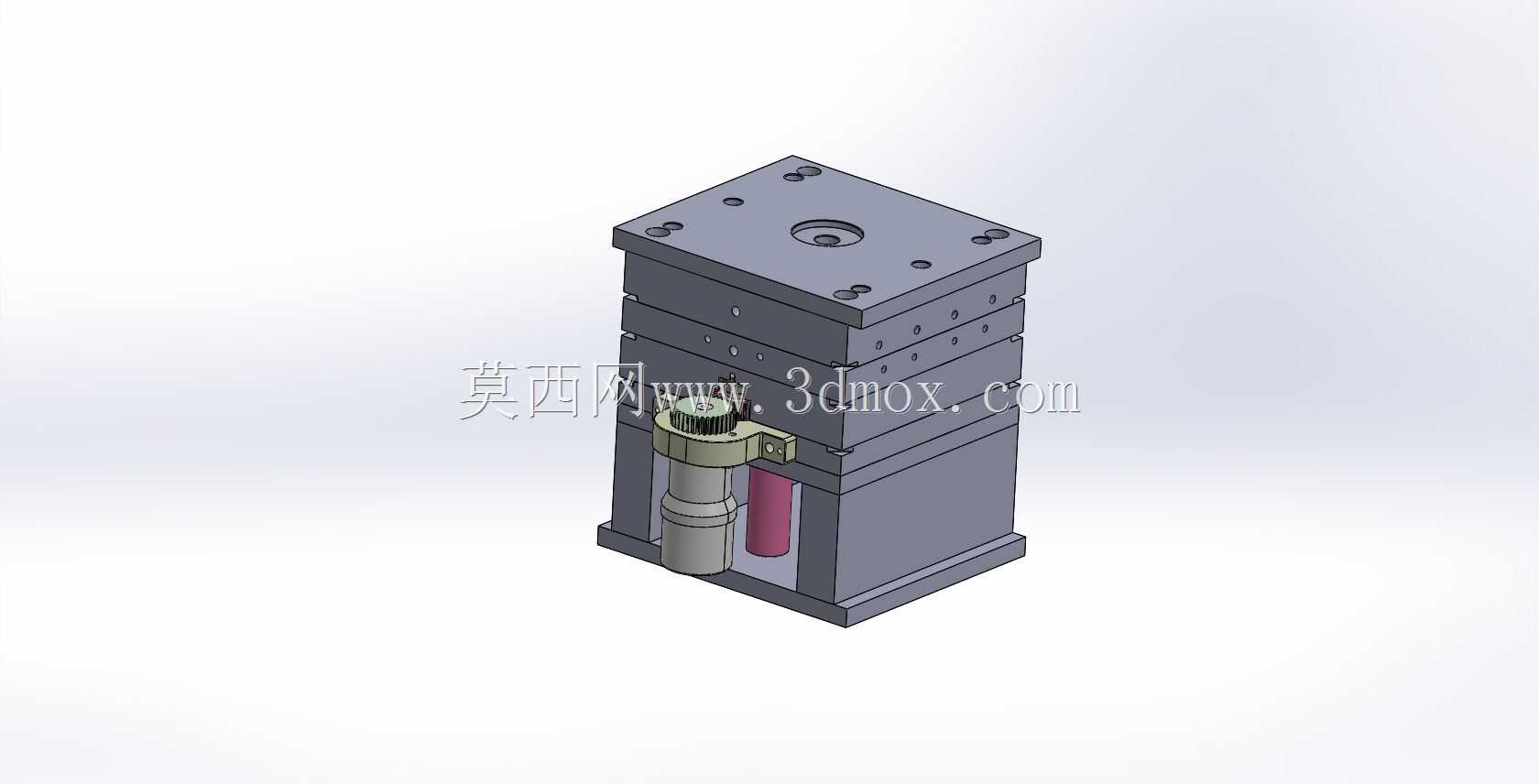

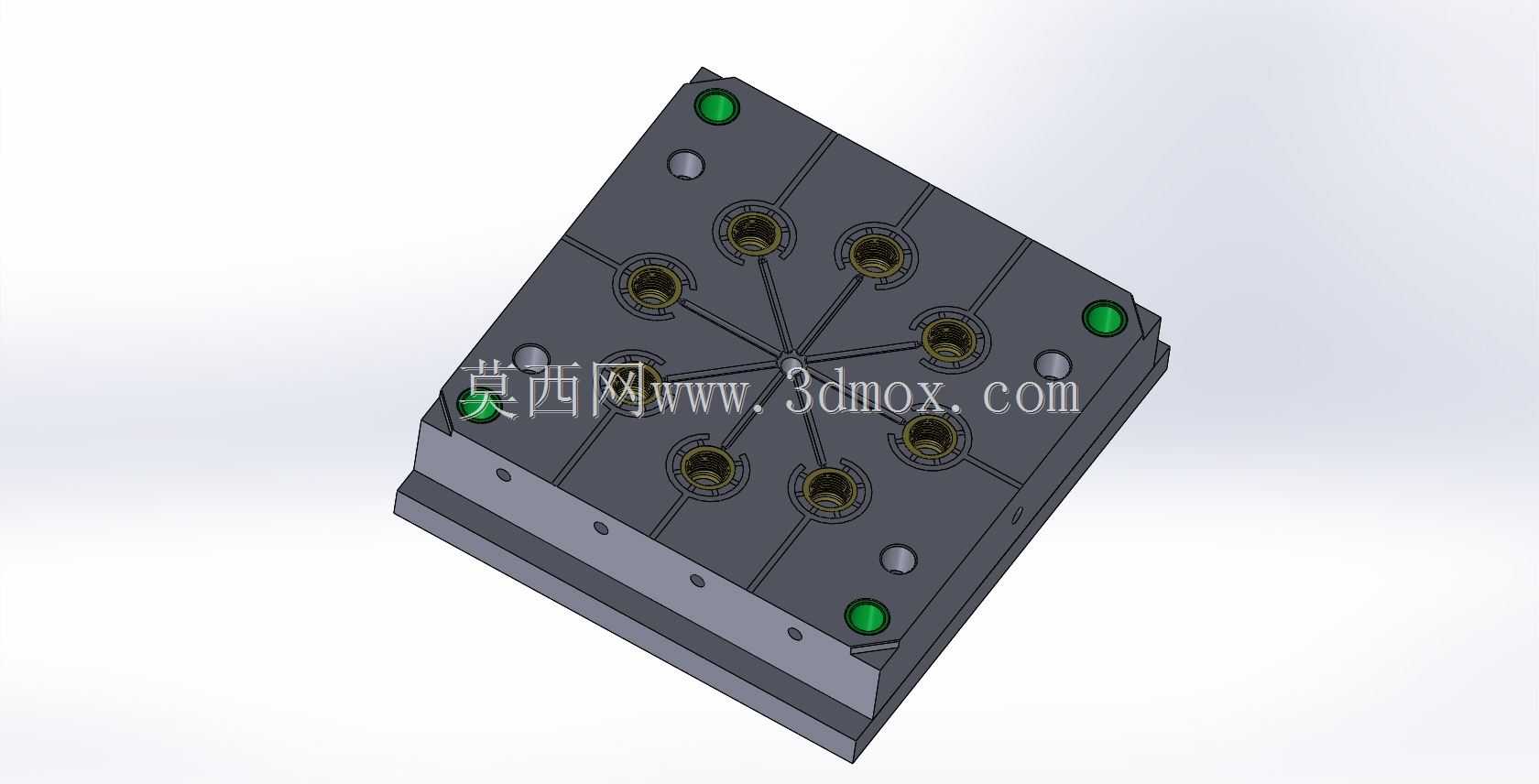

　　从整体结构看，模具采用典型的多层板模架组合，型腔侧与型芯侧分区明确，顶部布置多组成型镶件及导向定位元件。八个型腔围绕模板中心区域有序排布，各腔进料路径经过平衡设计，使熔融塑料在流道内的流动距离尽量接近，降低不同腔位之间充填时间差和收缩差异。端盖类零件通常具有薄壁、环形端面、局部止口或卡扣特征，成型时对排气、冷却和顶出稳定性要求较高，因此在镶件拆分、冷却回路布置和顶出点位选择上都需要结合制件几何形状反复校核。

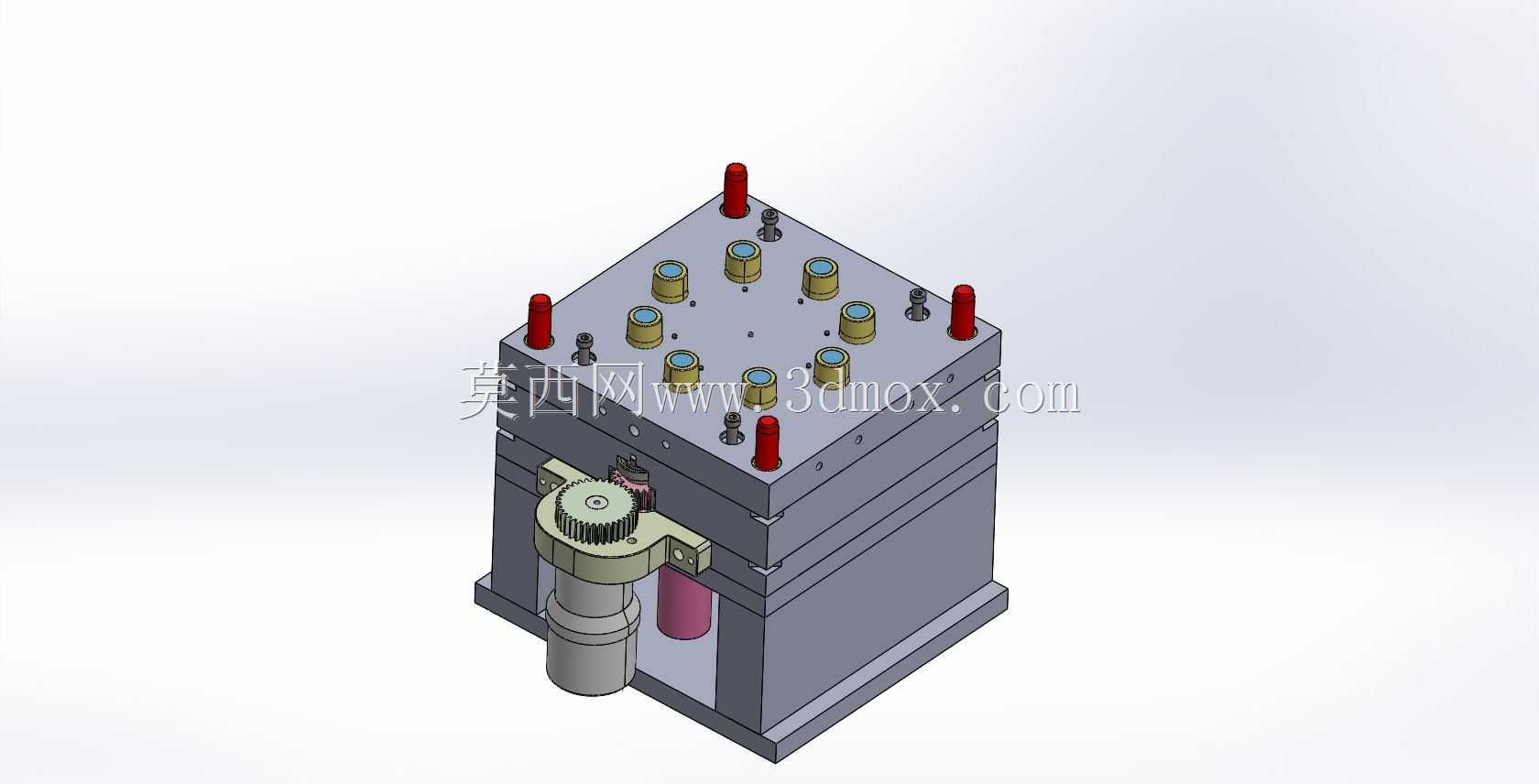

　　模具顶部可见多组红色柱状元件，对应开合模过程中的导向、限位或复位相关结构，用于保证动定模在反复闭合时的位置精度，避免型腔错位造成制件偏心、飞边或拉伤。成型区域内的圆形镶件围绕制件内腔和端面形状进行拆分，既便于加工时单独精修，也有利于后期抛光、维护和易损件更换。对于端盖内部可能存在的环形筋位、定位柱或卡扣槽，采用镶拼结构可减少整体电极加工难度，并在深筋位置设置必要排气间隙，使充填末端气体能够顺利排出，降低烧焦、缺胶和表面银丝风险。

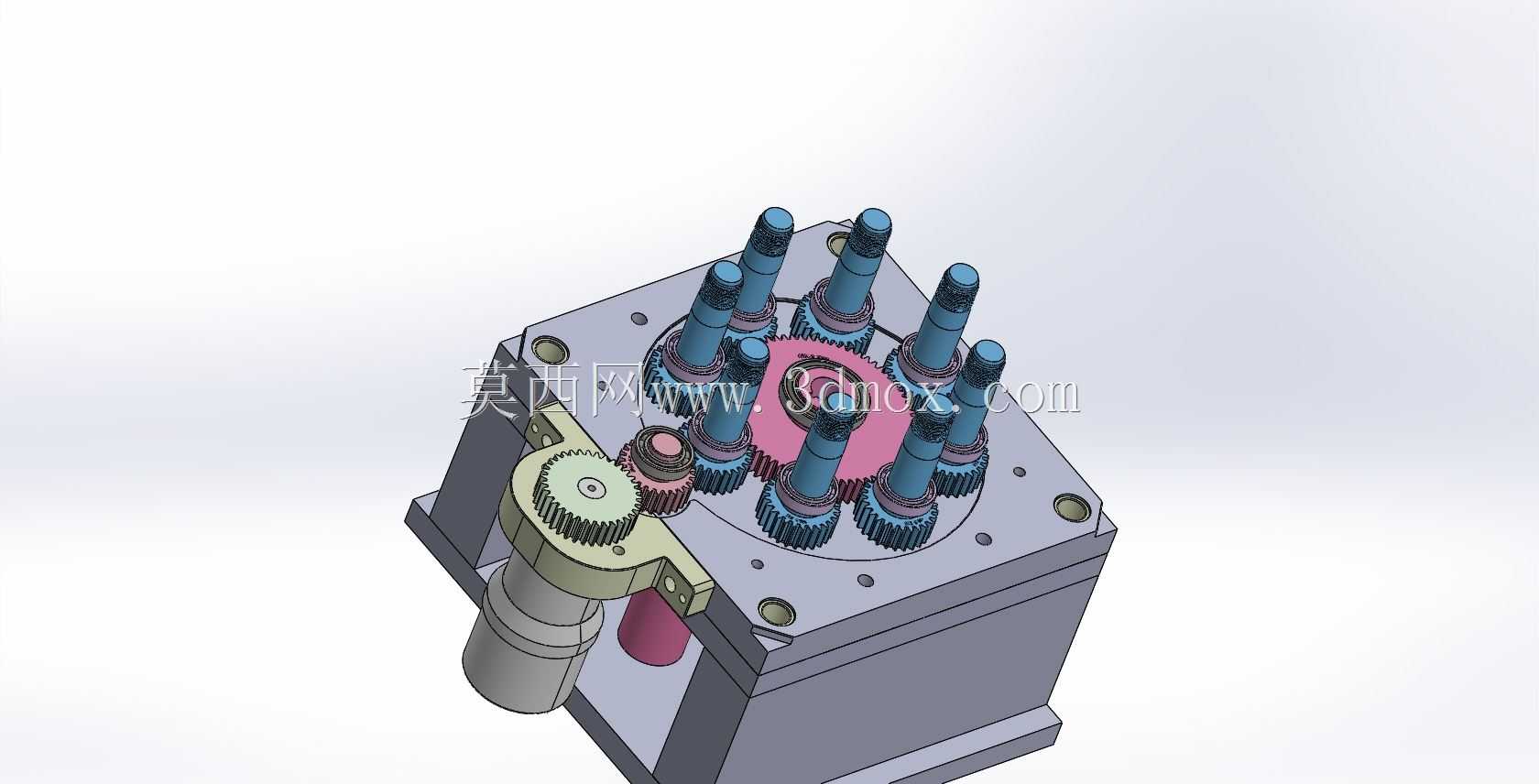

　　侧向可以看到模具配置了齿轮齿条式脱螺纹或旋脱相关机构，这一结构适用于带内螺纹、外螺纹或需要旋转脱模的盖类零件。注塑机开模动作通过齿条带动齿轮旋转，再将旋转运动传递至型芯或螺纹成型件，使制件在强制顶出前先脱离螺纹约束。相比简单推板顶出，旋脱机构能够避免螺纹牙型被拉白、拉伤或变形，尤其适合带密封螺纹、连接螺纹的塑料端盖。机构旁设置的支撑、轴承和限位部件，需要在三维设计中明确运动行程与干涉边界，确保开模、旋转、顶出三个动作顺序可靠。

　　模具侧面还布置了液压缸类驱动元件，用于配合抽芯、顶出或顺序开模。液压驱动相比机械斜销具有行程大、推力稳定、控制灵活的特点，当制件侧向深度较大或需要独立控制抽芯时序时更为适用。设计时需校核油缸安装座刚度、接头空间、行程终点位置以及与注塑机拉杆、安全门、机械手取件路径之间的距离，避免现场装机后出现维护空间不足或动作干涉。模具底部和侧面的支撑柱、顶出面板、回针等结构共同承担成型压力和顶出载荷，模板厚度需按投影面积、注塑压力和型腔排布进行刚度校核，防止长期生产后模板弯曲导致分型面贴合不良。

　　冷却系统在这类多腔端盖模中十分关键。由于八个制件同时成型，若各区域模温差异过大，会造成收缩率波动，进而影响端盖外径、内孔和螺纹尺寸的稳定性。设计中通常围绕型腔镶件设置环形或近距冷却水路，型芯侧则结合隔水板、喷管或环形回路带走热量，使制件内外壁冷却尽量均衡。水路布置需要避开顶针、螺丝、斜销、齿轮机构和热流道位置，并在三维环境中检查最小壁厚与密封距离，防止钻孔贯通或冷却盲区。

　　浇注系统可采用冷流道或热流道方案。若采用冷流道，多腔布局需重视流道截面、转角圆滑过渡和浇口位置，使八个腔位压力传递一致；若采用热流道，则需关注热喷嘴与型腔板之间的隔热、温控分区和维修空间。端盖外观面通常不允许留下明显浇口痕迹，因此浇口常设置在内侧非外观面、边缘隐蔽处或采用点浇口自动拉断，以减少后工序修整工作量。分型面选择则沿制件最大轮廓或端面过渡处布置，兼顾加工便利性、封料可靠性和飞边控制。

　　从安装边界看，模具外形需与目标注塑机的拉杆间距、最小模厚、最大开模行程、顶出孔位置和锁模力相匹配。多腔端盖模虽然单件投影面积不大，但八腔合计投影面积、流道面积和成型压力仍需换算锁模力；吊装时要保证吊环位置位于模具重心附近，翻模和上机过程中油缸、行程开关、水管接头不得与地面或设备发生碰撞。现场维护侧应预留拆卸镶件、清理流道、接冷却水和调整行程开关的操作空间。

　　三维建模过程中，除了完成制件收缩率放缩、分型面创建、型腔型芯拆分外，还需要对整套模具进行运动仿真检查：重点核对开模时齿条齿轮啮合是否顺畅，旋脱行程是否足以退出完整螺纹牙型，顶针推出时是否穿过冷却水路或与镶件冲突，油缸动作是否早于模具打开或晚于制件完全释放。对于端盖类薄壁件，顶针分布应尽量靠近筋位、骨位和包紧力较大的区域，避免单点顶出造成顶盖变形、发白或顶穿。

　　整体而言，该模具结构体现了多腔、高效、自动化脱模的设计思路，适用于小型塑料端盖的连续注塑生产。其核心不只是完成型腔成型，而是通过平衡进料、稳定冷却、精确导向、旋脱机构和液压抽芯的协同，保证八个腔位在长期批量生产中尺寸稳定、取件顺畅、维护方便。
