女性人体躯干陈列模特注塑成型模具

　　这套三维结构围绕服装零售与商品展示场景中常见的半身陈列人台展开，对应的是塑料人体模特躯干件的注塑成型模具方案。日常在品牌门店橱窗、成衣展架、内衣专柜以及电商拍摄棚里，这类无头无肢的流线型躯干件承担着承托衣物、还原穿着廓形的作用，相比完整全身假人，它占用空间更小，适配半身裙、上衣、文胸、围巾等多种货品的陈列需求，批量生产时依靠注塑工艺一次成型，生产效率与尺寸一致性都更有保障。

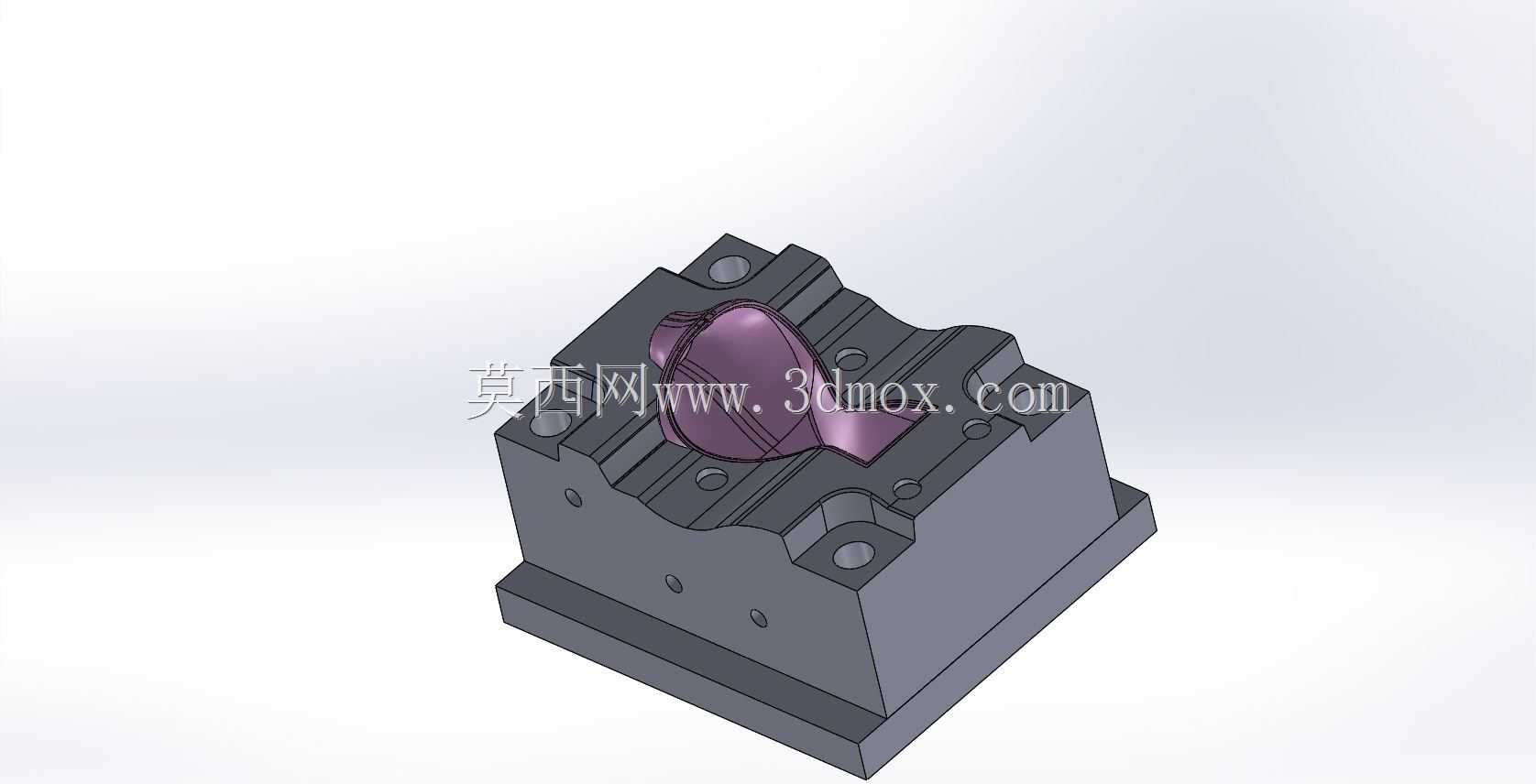

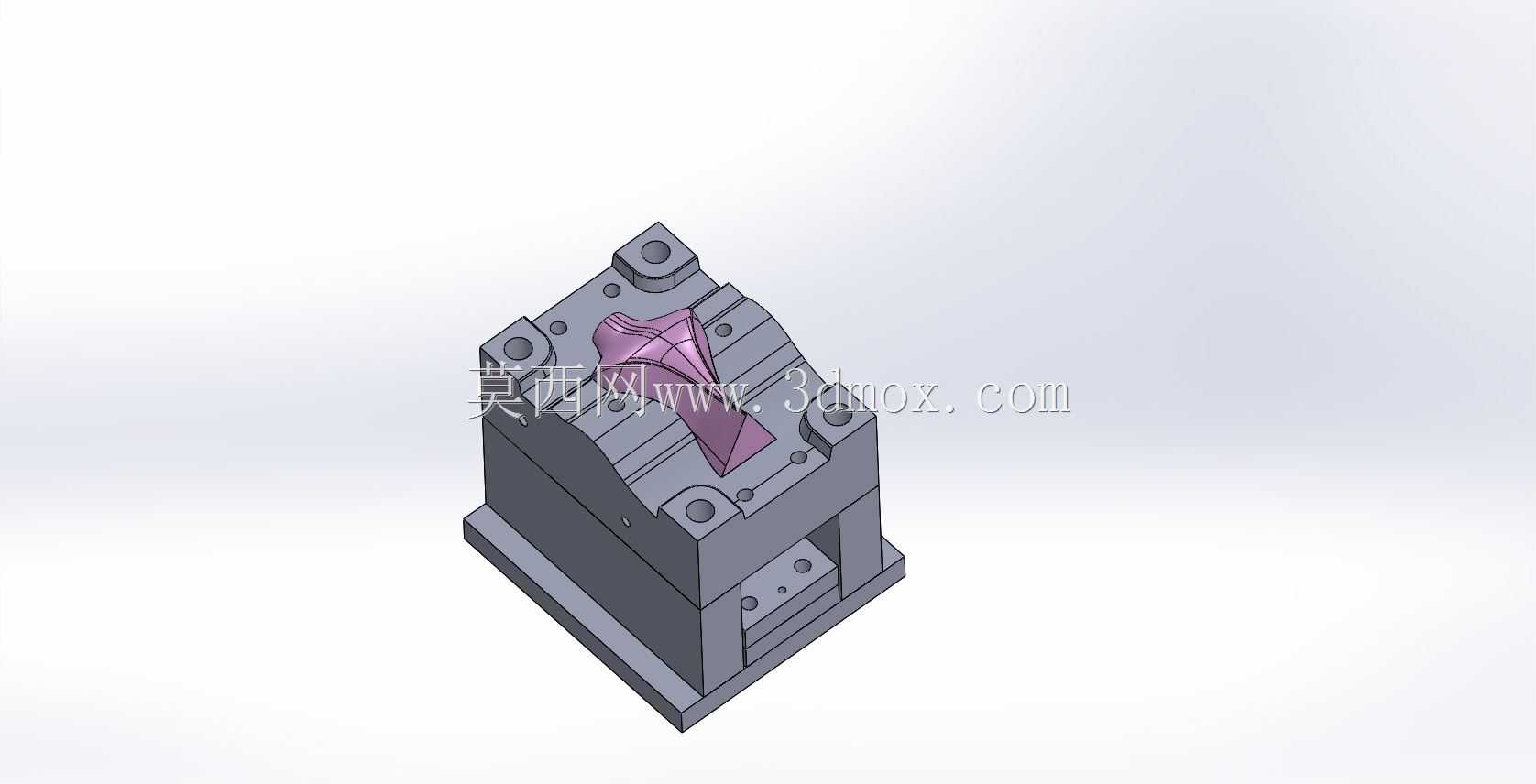

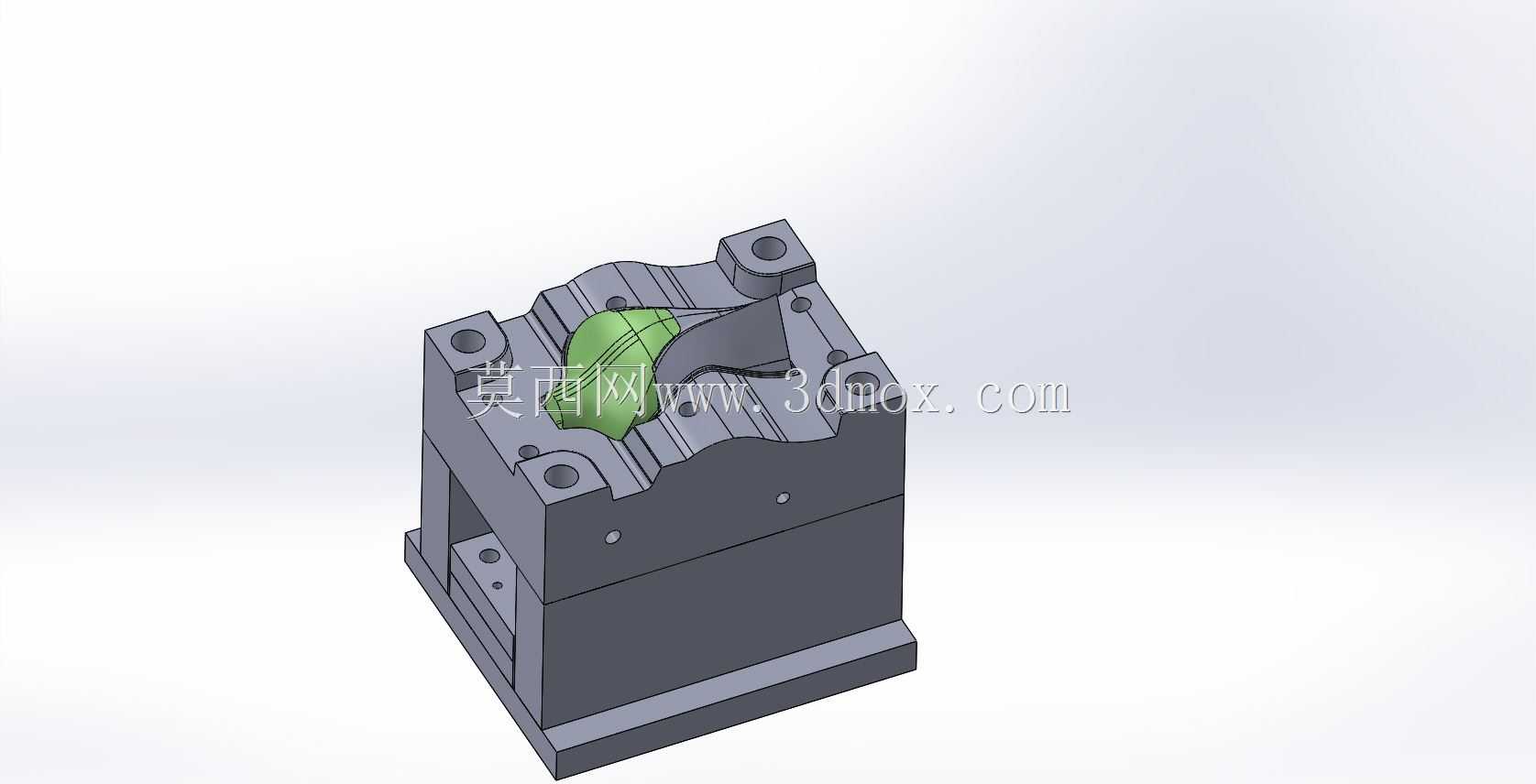

　　从成型逻辑来看，塑件本身是大落差的薄壁异形壳体，表面不能出现明显熔接痕与顶白缺陷，因此模具分型面的选取需要顺着躯干侧面的最大轮廓线延展，沿着肩峰、胸侧、腰腹到胯部的自然曲面过渡，既保证开模时塑件不会被型腔勾拉，也让分型残痕落在陈列时不易观察的侧棱位置。型腔侧直接复刻人体躯干的流畅曲面，胸腰胯的起伏弧度按照成衣陈列的通用人台比例构建，肩部保留截断后的安装接口，下端延伸出直筒状的支撑插接段，后续装配时可以直接套入立式金属支架，完成门店内的固定摆放。

　　设计过程中首先要处理的是大曲面的脱模斜度问题。人体躯干的胸背方向存在多处内凹与外凸弧面，若完全沿竖直开模方向硬拉，塑件很容易在脱模时被刮伤甚至顶穿。因此三维结构里对躯干前后的曲面做了分段斜度校核，胸侧凸起区域顺着开模方向预留合理出模斜度，腰腹内收区域则通过侧向抽芯机构处理局部倒扣，避免强行脱模造成塑件变形。考虑到成品外壳是中空薄壁结构，模腔各处的壁厚需要保持均匀过渡，从肩部到胯部的料厚偏差控制在较小范围，防止注塑充模时出现局部缩痕，影响模特外表面的光洁度——毕竟陈列人台直接承载服装，表面任何凹陷都会在紧身衣物下显露出来。

　　浇注系统的排布适配这类长流程塑件的充模特点。熔体从躯干下端支撑段附近进胶，顺着腔体向上流经腰腹、胸腔最终填充到肩部区域，长流程充模需要在型腔末端合理设置排气结构，将模腔内的空气从肩峰分型边缘导出，避免包裹气体造成局部烧焦或缺料。冷却回路则沿着躯干曲面的走向分层布置，前后模分别排布随形水道，贴近胸背大面的区域保证冷却距离均匀，让厚壁的肩部与薄壁的腰段冷却速率尽量匹配，减少成型后塑件因内应力出现的翘曲，尤其是躯干两侧的对称曲面，冷却不均很容易导致整体扭曲，后续套上衣物后会出现两侧廓形不对称的问题。

　　顶出机构的布置避开了模特外露的展示曲面，顶杆集中在下端支撑段的端面以及躯干内部的非外观侧，开模后塑件留在动模侧，由多点均匀顶出将壳体平稳推出，避免单点顶出力集中造成薄壁件顶穿。下端的直筒插接段在模具里直接成型出标准配合内径，后续和门店的金属立杆配合时不需要二次大量加工，插接后既可以调整人台高度，也能保证躯干竖直不歪斜。肩部的截断端面同样成型出平整结合面，如果后续需要加装手臂配件或者肩托，也能直接通过端面的预留结构完成拼接。

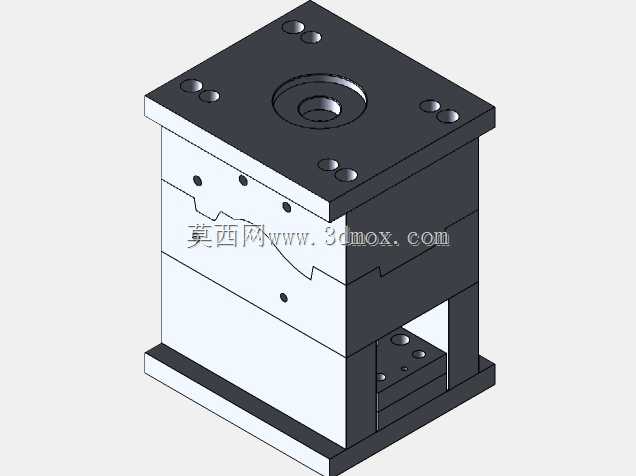

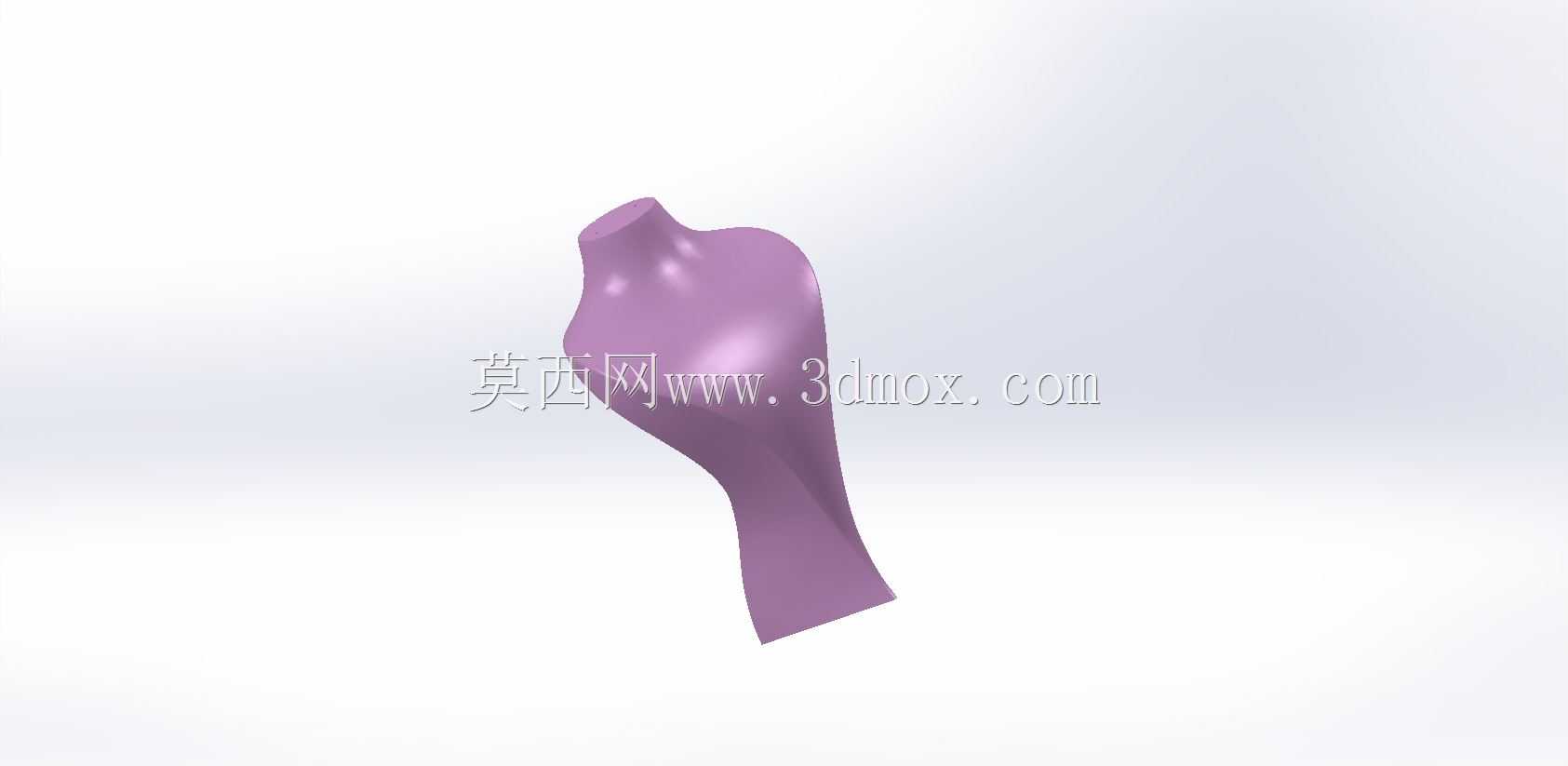

　　从安装边界来看，成型出的躯干塑件整体为竖向流线体，最大外轮廓出现在胸肩区域，向下收腰后再向胯部放宽，最后收为圆柱支撑段，模具的整体长宽尺寸由躯干的正面投影宽度决定，闭合厚度需要容纳前后模型腔、抽芯滑块以及冷却水路的排布空间，适配常规中等吨位注塑机的拉杆间距与开模行程。侧向抽芯的行程只需要覆盖躯干侧面局部倒扣的深度，不需要大位移抽芯，模具整体结构紧凑，量产时开合模动作顺畅，能够稳定批量产出表面光滑、廓形对称的塑料陈列人台壳体，满足服装展示道具行业的批量供货需求。
