炊具塑料手柄注塑模具结构

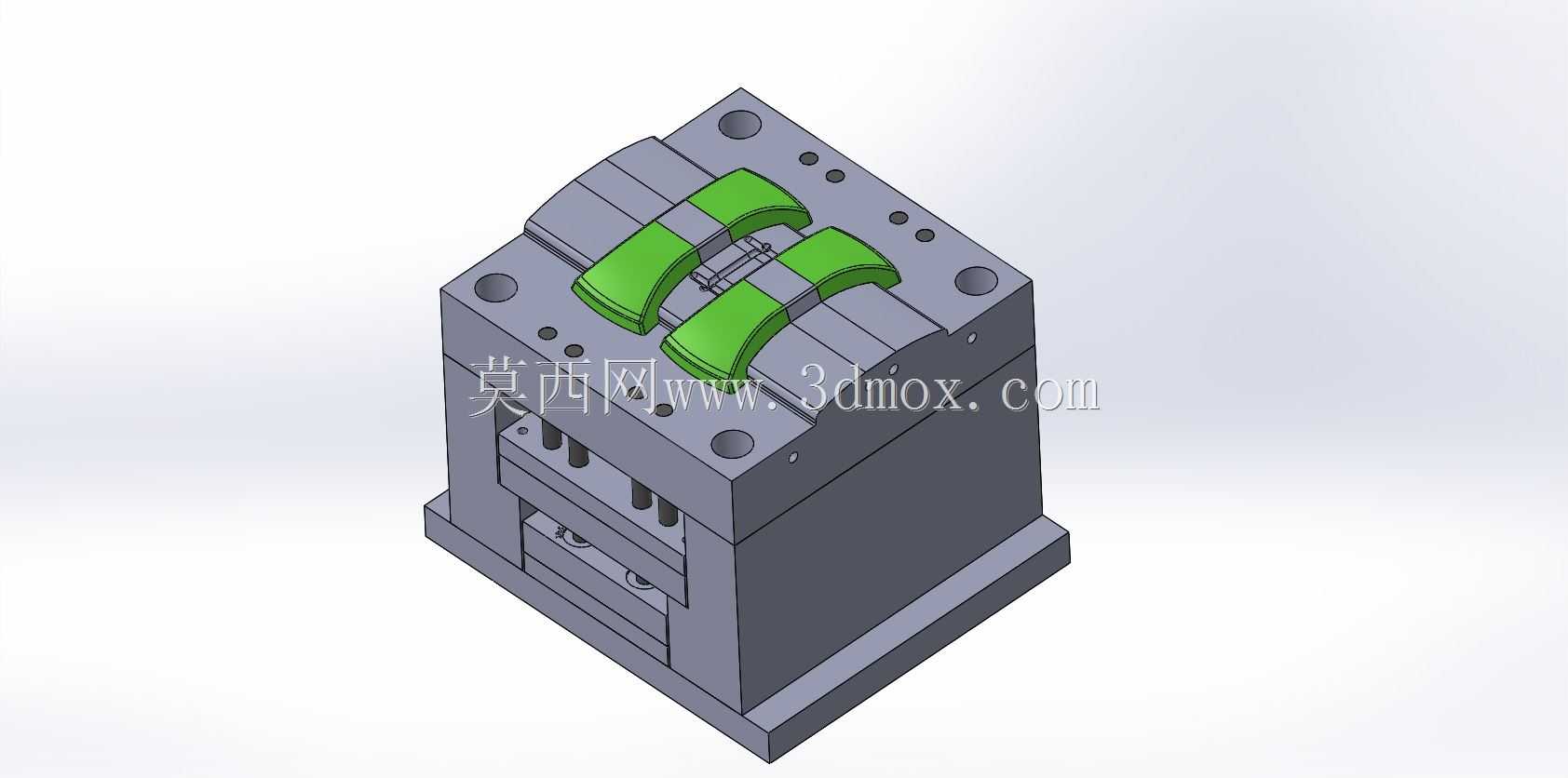

　　这套三维结构围绕炊具类塑料件的批量注塑成型展开，模型完整呈现了模具从外部模架到内部成型区域的装配关系，适合用于模具结构评审、成型工艺分析以及注塑工装设计参考。画面中的模具采用典型上下分层布置，下部为承托和安装基体，中部集中布置型芯、型腔及导向定位结构，上部成型面对应炊具塑料件的复杂曲面轮廓。从结构形态看，该模具面向带弧形握持特征的塑料炊具部件，成型件表面存在多处凹凸、孔位和加强形态，因此模面需要通过多区域镶拼来保证加工可达性和后期维护便利性。

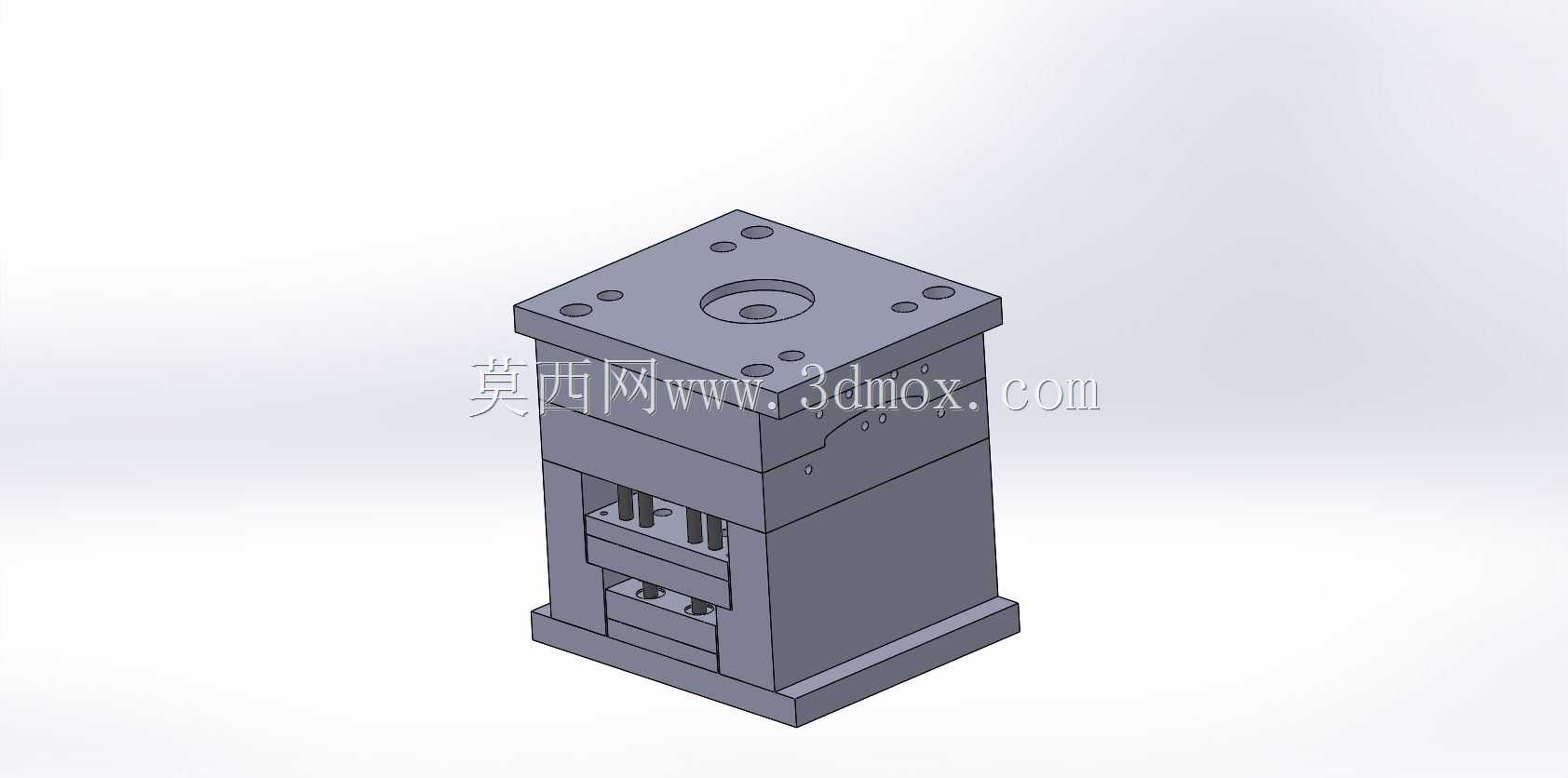

　　在实际生产场景中，这类模具通常安装于卧式注塑机的定模板与动模板之间。设备合模后，熔融塑料经主流道、分流道进入型腔，保压冷却后由开模动作带动动模侧后退，再通过顶出系统将成型件从型芯表面脱离。模具底部的矩形基座承担安装基准作用，四角及边缘的连接区域需要与机床工作台、压板或码模夹位置匹配，因此外形边界不能只看产品投影，还必须预留吊模、装夹、冷却管路和顶出空间。上部模板四周设置的导向件与定位件，用于承受反复开合模过程中的偏移载荷，避免型腔错位导致飞边或壁厚不均。

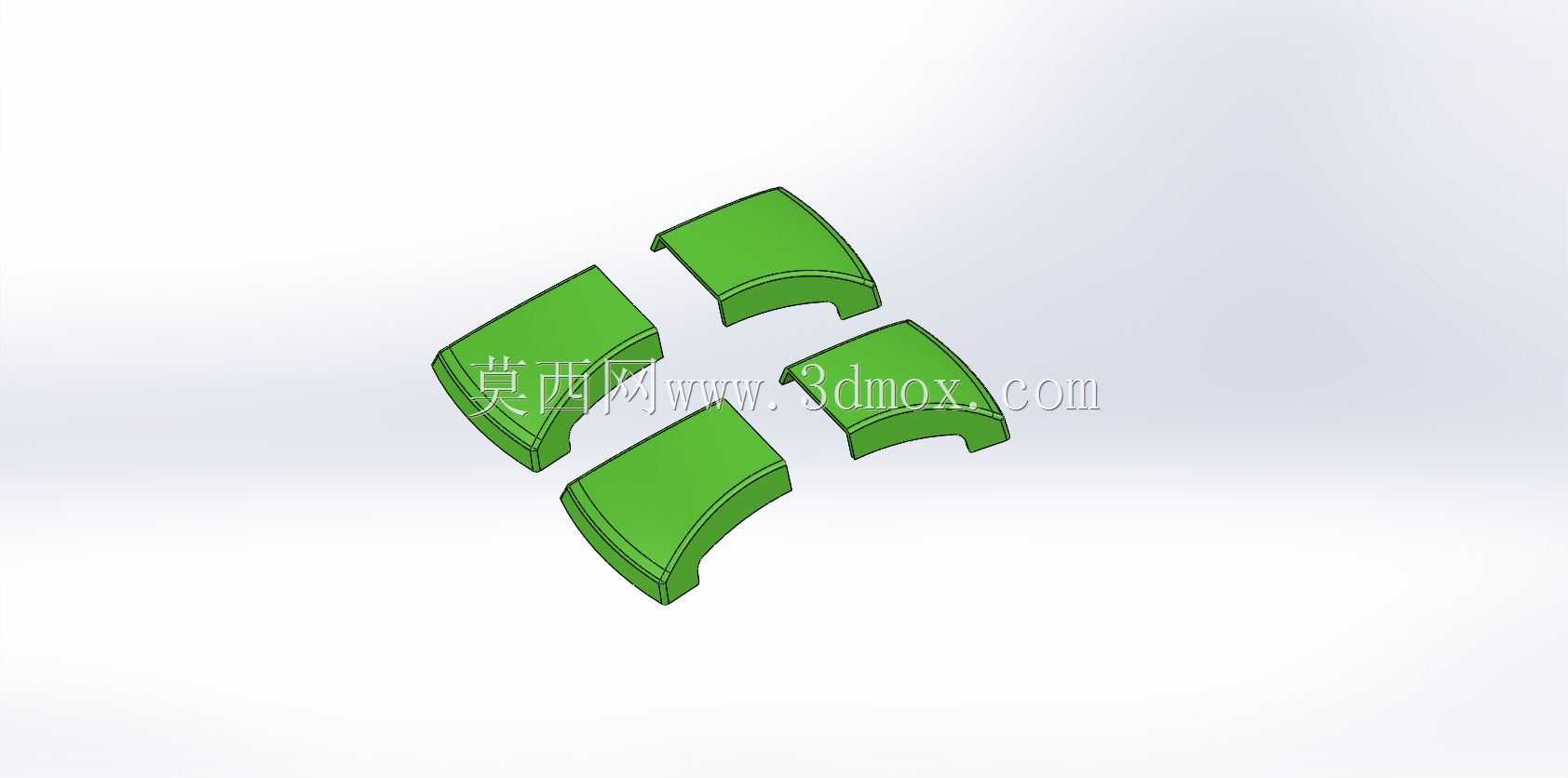

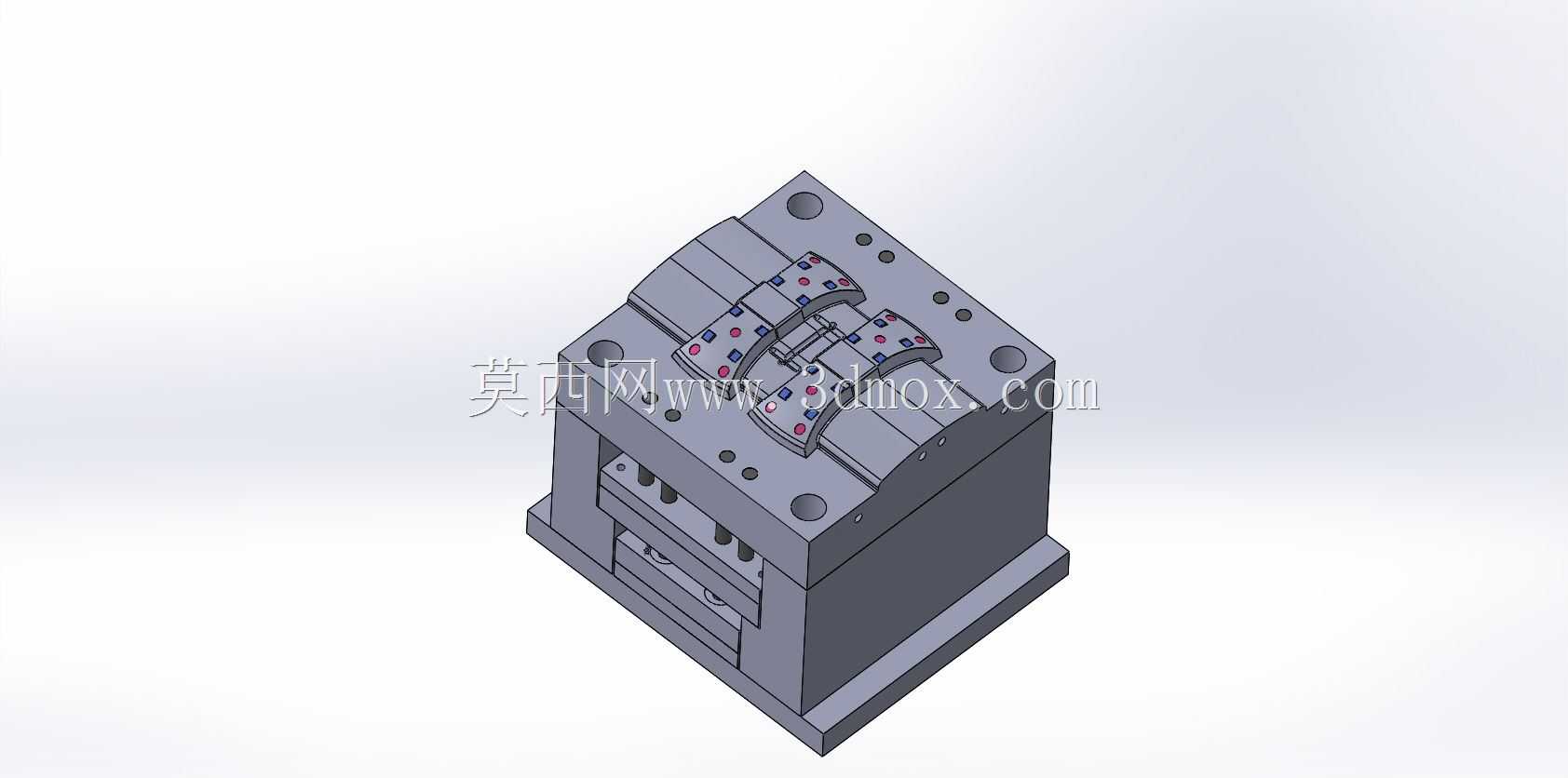

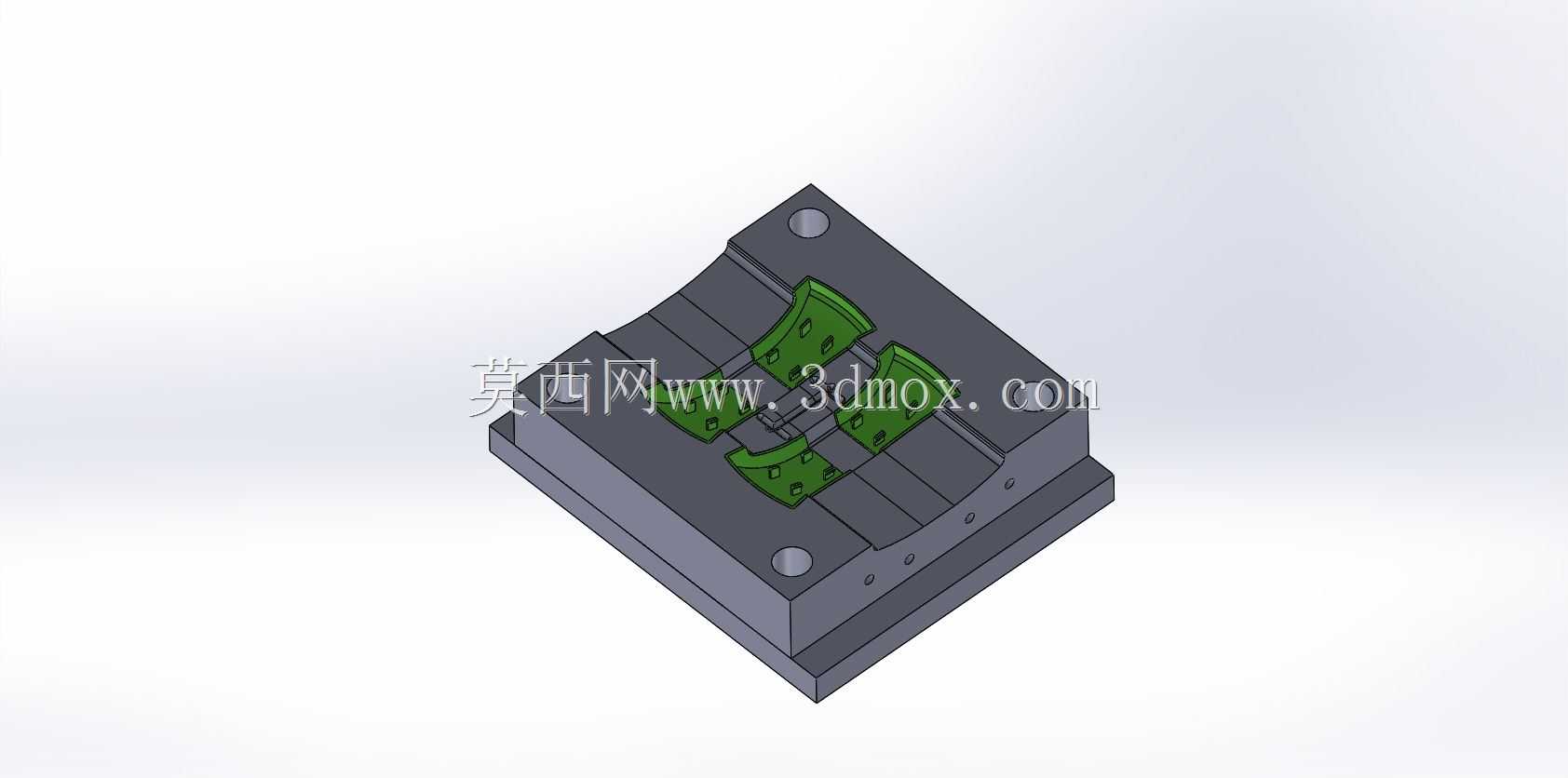

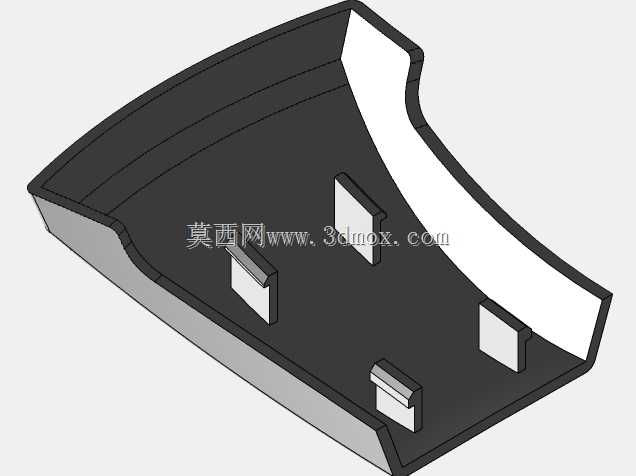

　　成型区域是该结构的核心。上模面可见多组沿弧形轮廓分布的细小成型特征，这些特征对应成品上的连接孔、装饰槽或装配定位点。由于炊具手柄类零件既要满足握持手感，又要与金属锅体、支架或紧固件配合，塑件外形不能简单做成平直块体，而需要沿人手握持方向形成弧度，并在端部预留连接结构。模型中模面的曲线起伏直接反映了这一需求：曲面过渡区负责外观和触感，局部凸凹结构负责装配限位，孔位周边则需要考虑熔体填充、排气和顶出平衡。

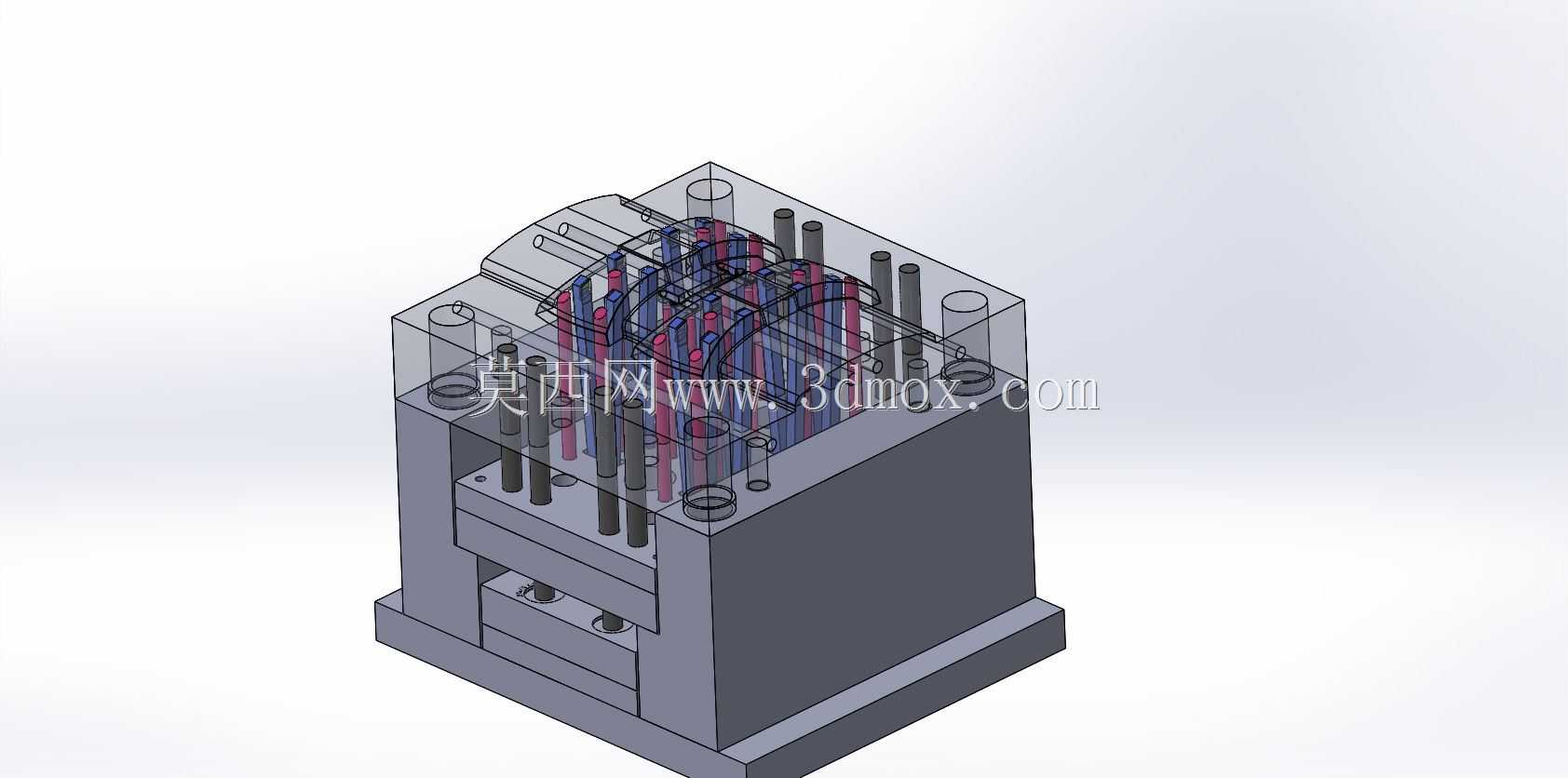

　　设计思路上，该模具没有把所有复杂形状直接加工在整块模板中，而是通过镶件、型芯和模板组合来拆分制造难点。深腔、窄槽和小柱位区域在热处理、抛光、修模时都需要独立作业，镶拼结构可以降低整体刀具消耗，也便于在试模后针对缩水、披锋、粘模等问题进行局部修正。多腔或多特征排布时，浇口位置应尽量保证各区域填充路径接近，避免弧形薄壁端出现迟滞痕，同时让熔接痕避开外观面和受力装配面。冷却水道则需沿成型轮廓布置，在模板强度允许的前提下缩短热量传导距离，使塑件各部位收缩趋于一致。

　　从安装边界判断，下部模座宽度和深度构成设备适配的主要尺寸依据，模板高度则影响开模行程和顶出行程。若塑件对弧形包紧力较大，顶出元件不能集中在薄壁边缘，而应布置在筋位、柱位或较厚区域附近，防止顶白、顶穿或变形。导柱、导套和锁模块的位置需要在三维装配中同步检查，确保吊环、水管接头、热流道或浇口套不与机床安全门、机械手取件路径干涉。整体来看，该模型把炊具塑料件的外观曲面、装配特征、模架承载和开合模动作集中在同一套结构中，能够直观反映注塑模具从产品成型到设备安装的工程约束。
