多腔回转类塑胶零件注塑模具结构

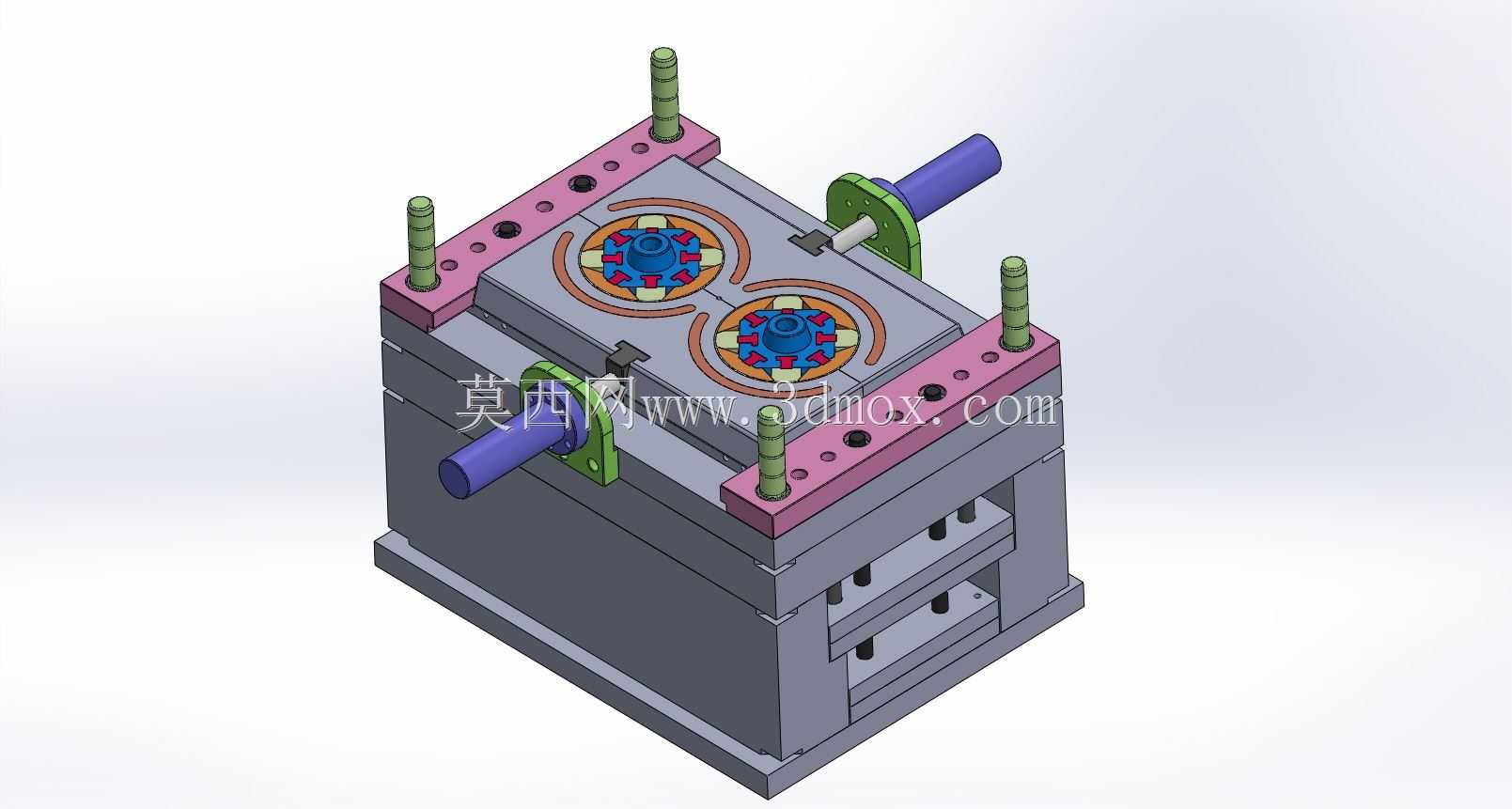

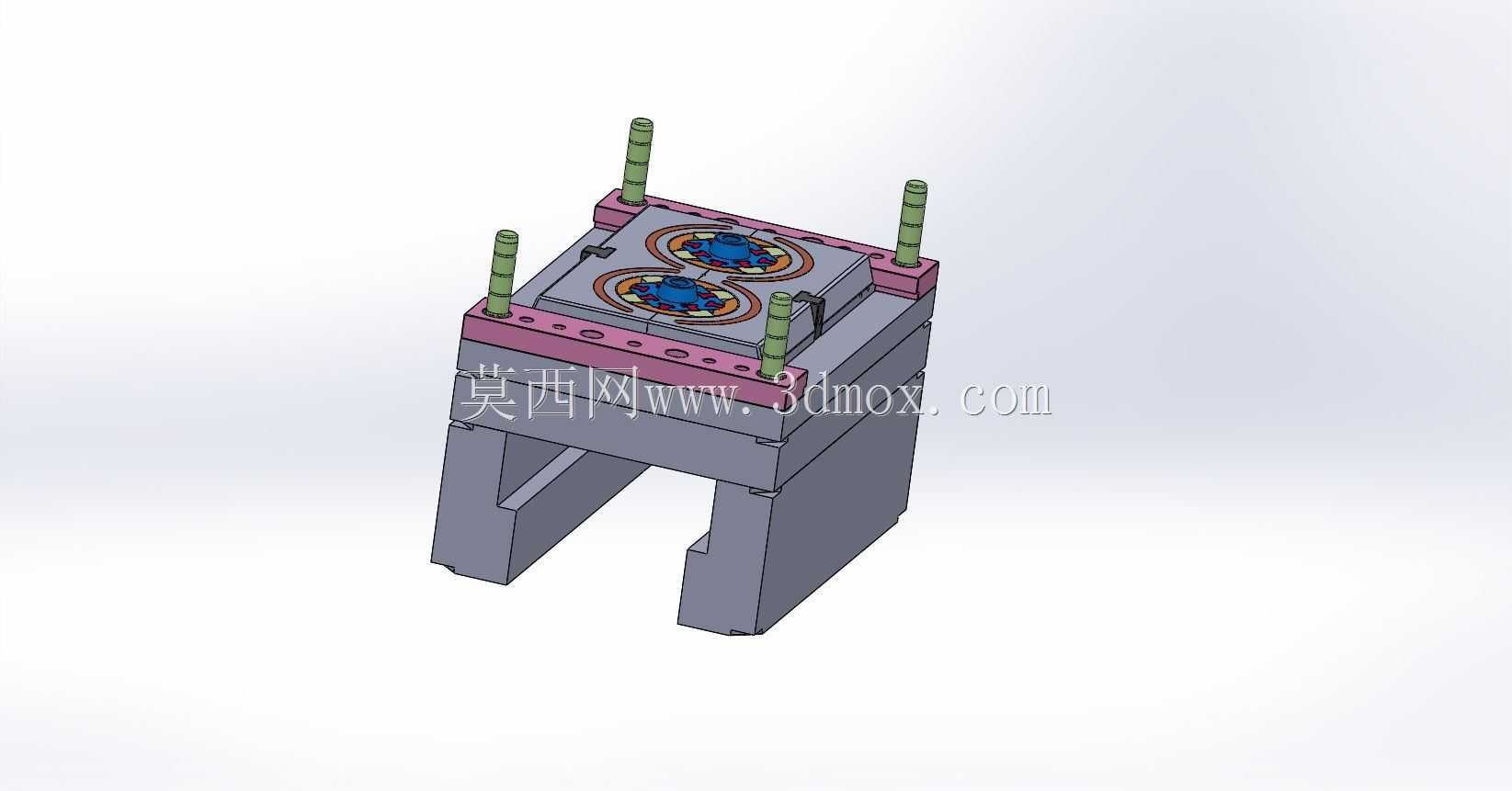

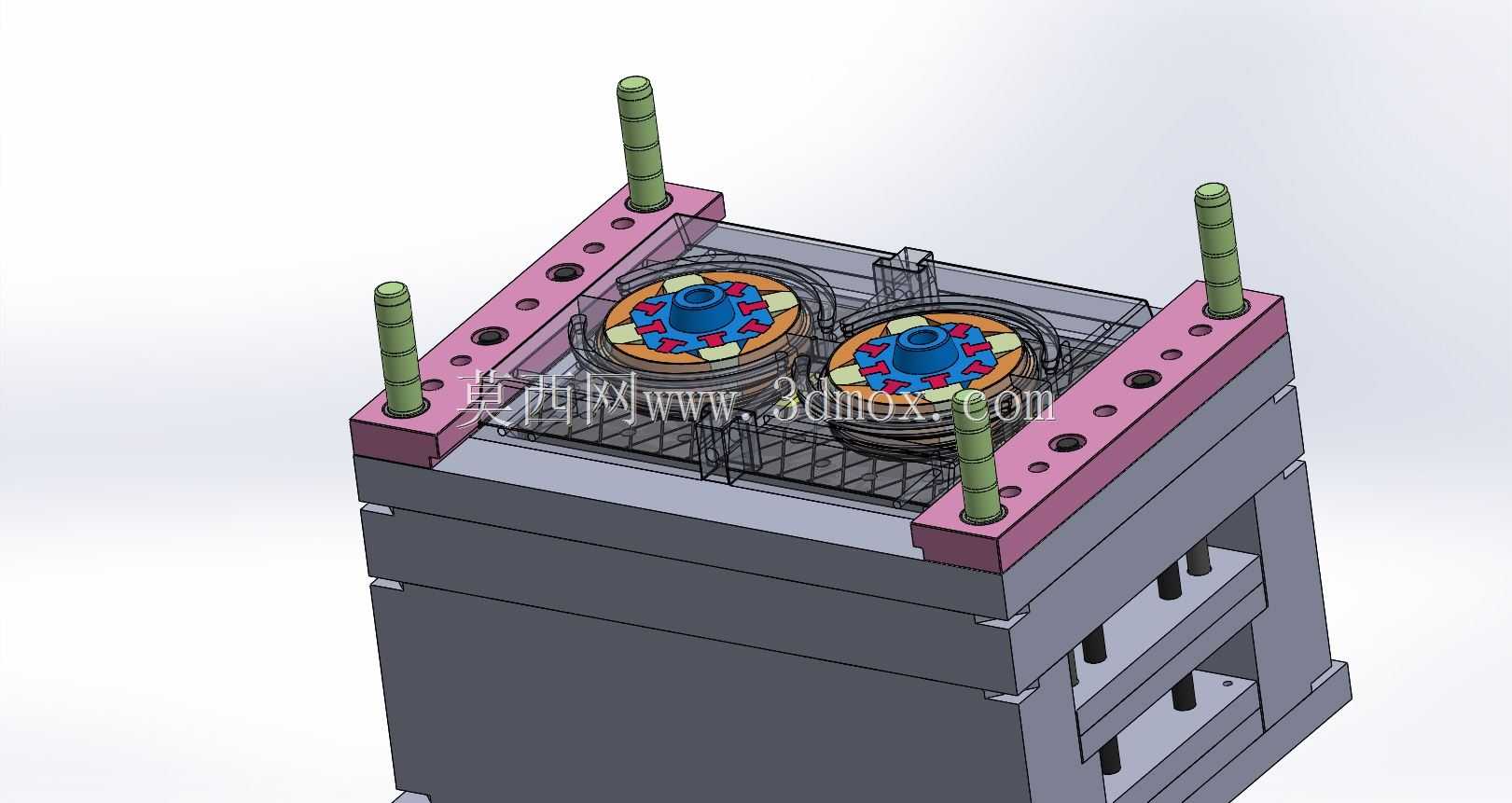

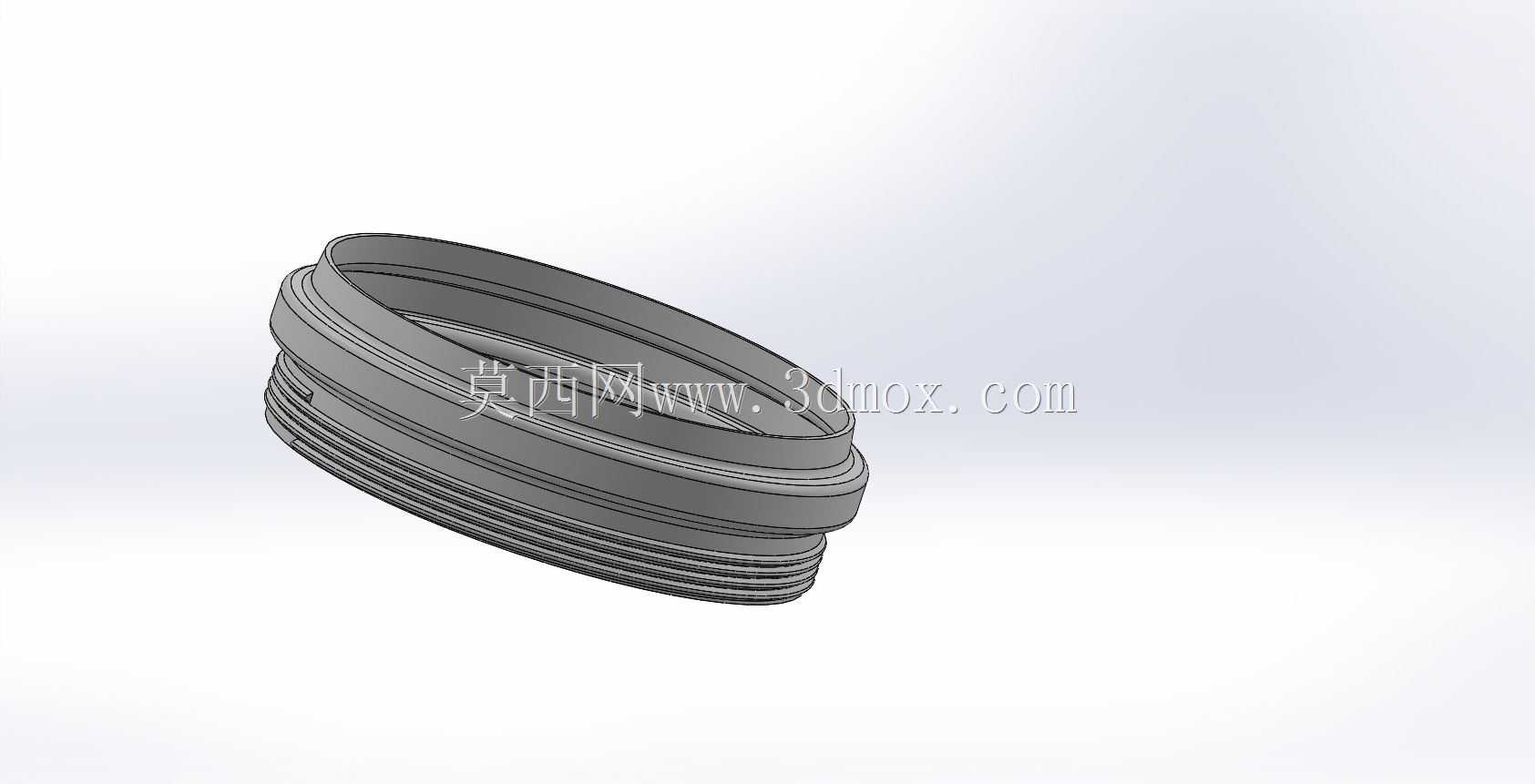

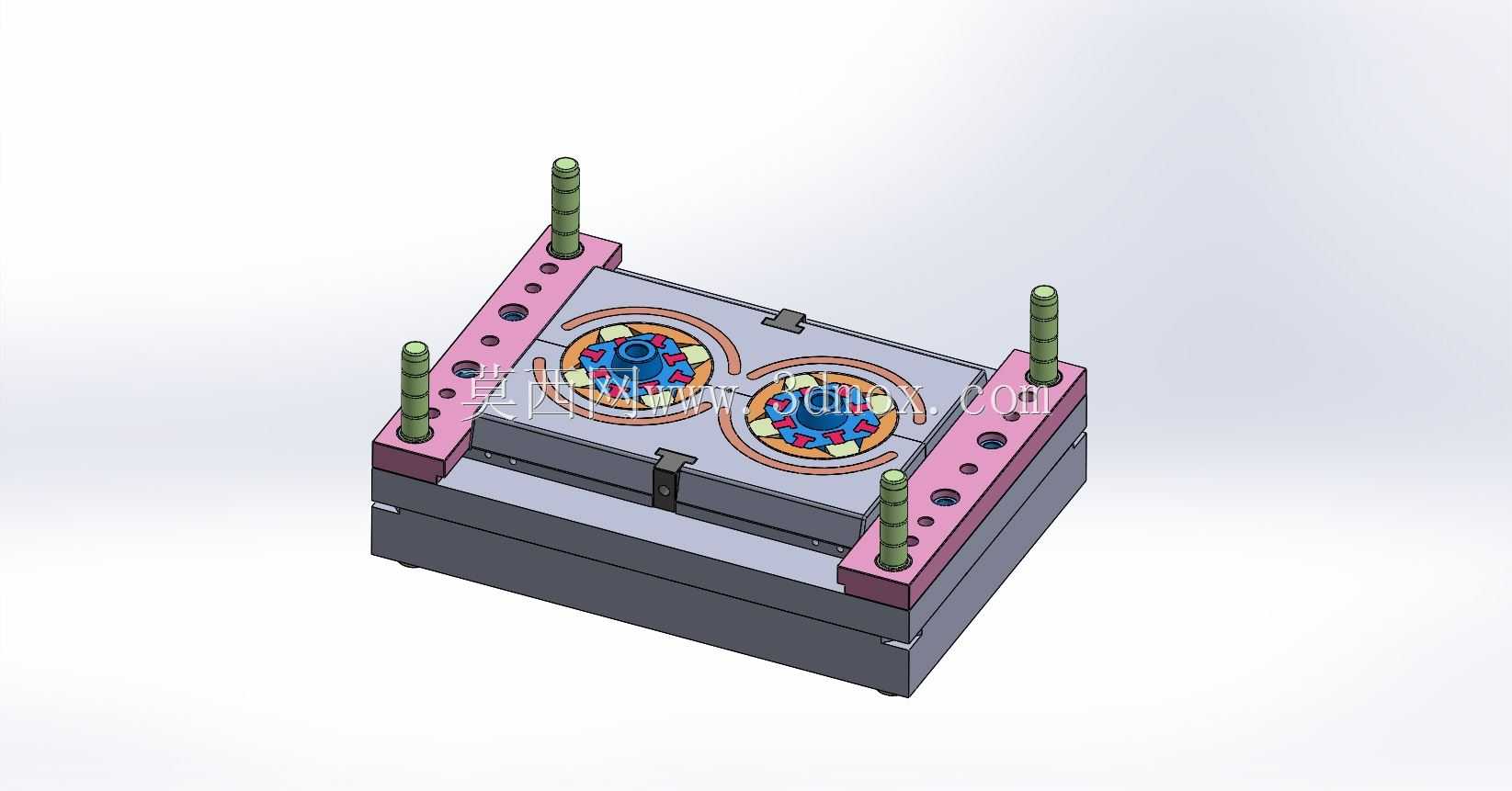

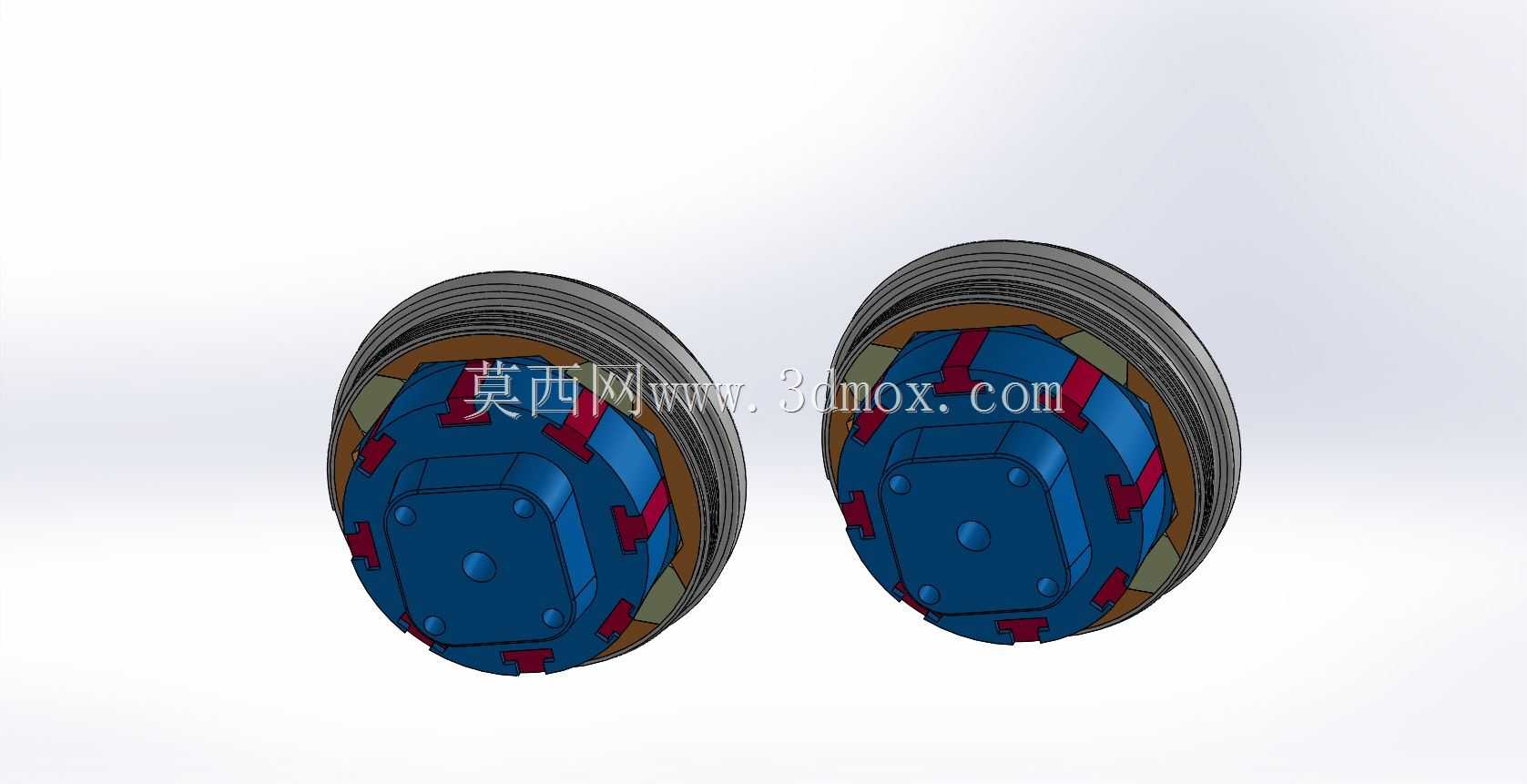

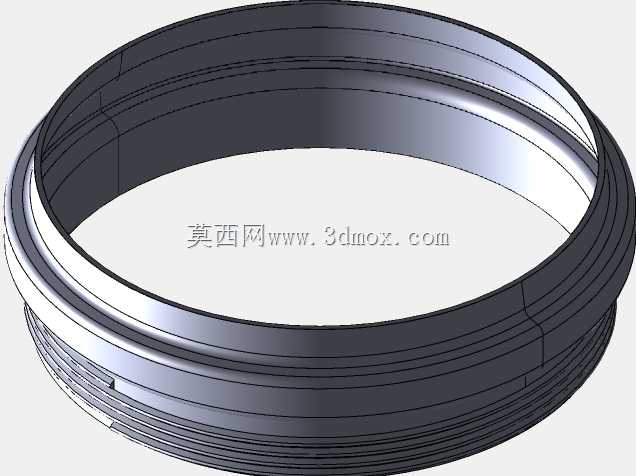

　　这套三维结构围绕回转体塑胶件的批量成型展开，整套模腔采用对称布置思路，把两个同规格成型工位并列排布在模架中心区域，既平衡了注塑过程中模腔内的熔融料流填充压力，也让锁模力在分型面上均匀分布，避免单侧进胶导致的型芯偏移、飞边增厚问题。从现场量产的实际工况来看，这类模具主要安置在卧式注塑机的定动板之间，适配带螺纹特征、端部带中心凸台的小型塑胶壳体生产，产出的零件可用于管路旋接端盖、设备接线防护套、小型流体接头基座等场景，成型后零件外周的多层环状台阶可直接作为装配止位结构，端面周向分布的异形卡位则对应后续装配时的防转咬合需求，不需要二次加工额外的防转槽位。

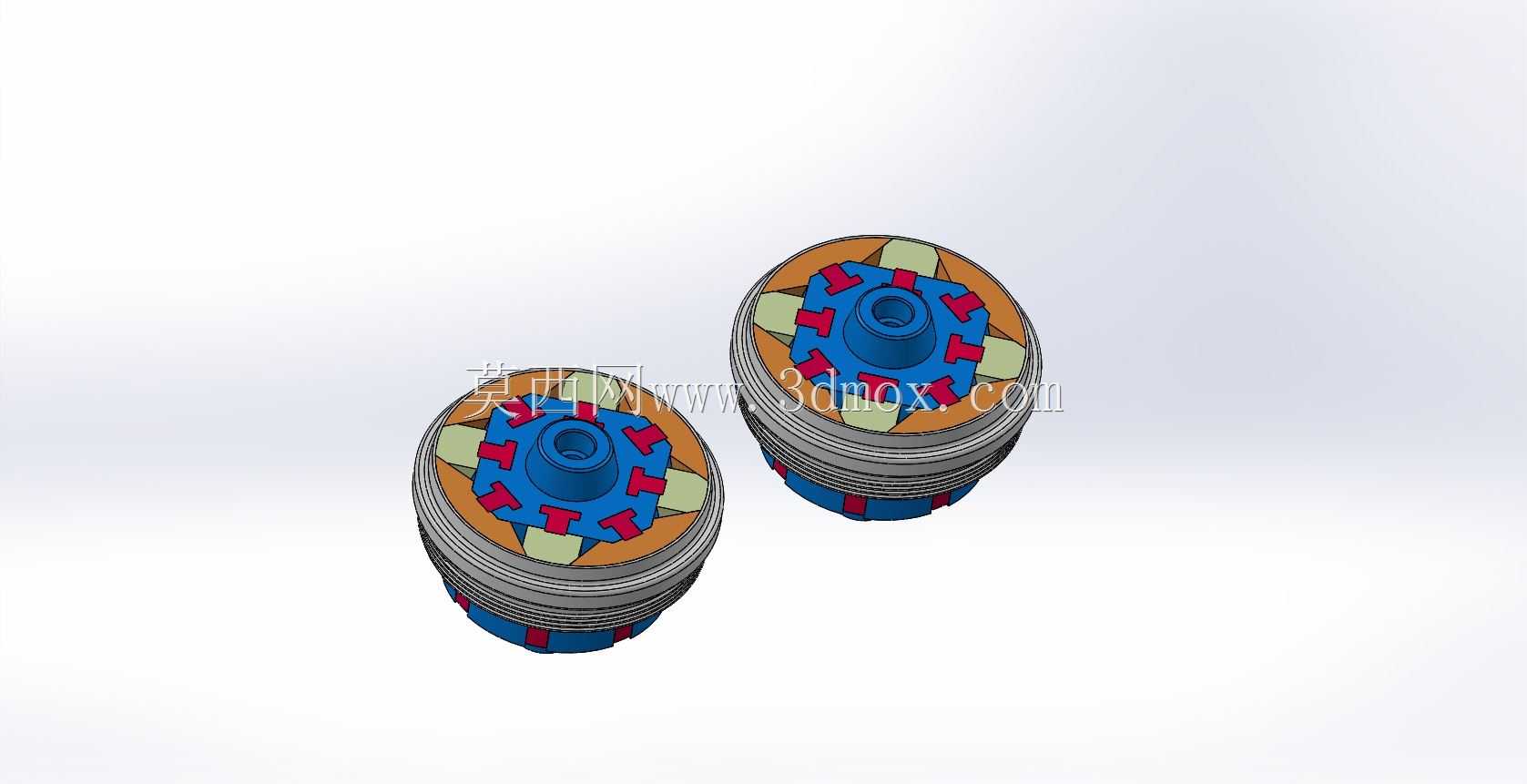

　　设计阶段首先围绕零件的脱模方向做了拆分：零件外周带多道连续环状外凸筋，若采用整体式型腔直接开模，顶出时塑胶件冷却收缩抱紧型芯，环状筋位会被强行拉扯出现白痕甚至断裂，因此将型腔沿分型面做分段拆分，外层环筋对应的成型区域设置在定模侧，随开模动作先与零件外表面分离，解除外周的抱紧约束；零件端部周向分布的红蓝相间异形卡位，属于侧向凹凸特征，无法沿主开模方向直接脱出，结构里在每个卡位对应位置布置了斜向滑块，开模时斜导柱带动滑块沿径向向外滑移，完全让出卡位的脱出空间，合模时滑块靠锁紧块抵紧，承受注塑时料流对型面的侧向推力，避免滑块受推后退导致卡位尺寸超差。

　　零件中心的凸台内孔由固定在动模侧的中心型芯成型，型芯内部预留了冷却水道通路，生产时通入恒温冷却水，把型芯处的热量快速带走——因为中心凸台是整款零件胶位最厚的区域，若冷却不均，此处收缩量会远大于周边薄壁区域，成型后零件端面会出现明显缩凹，内孔的圆度也无法满足后续装配的同轴度要求。型腔侧对应零件端面的成型面也排布了随形冷却回路，水路走向尽量贴合型腔轮廓，让模腔各个位置的温度差控制在较小范围内，减少零件不同区域的固化收缩差，降低成型后内应力残留，避免零件存放一段时间后出现缓慢变形。

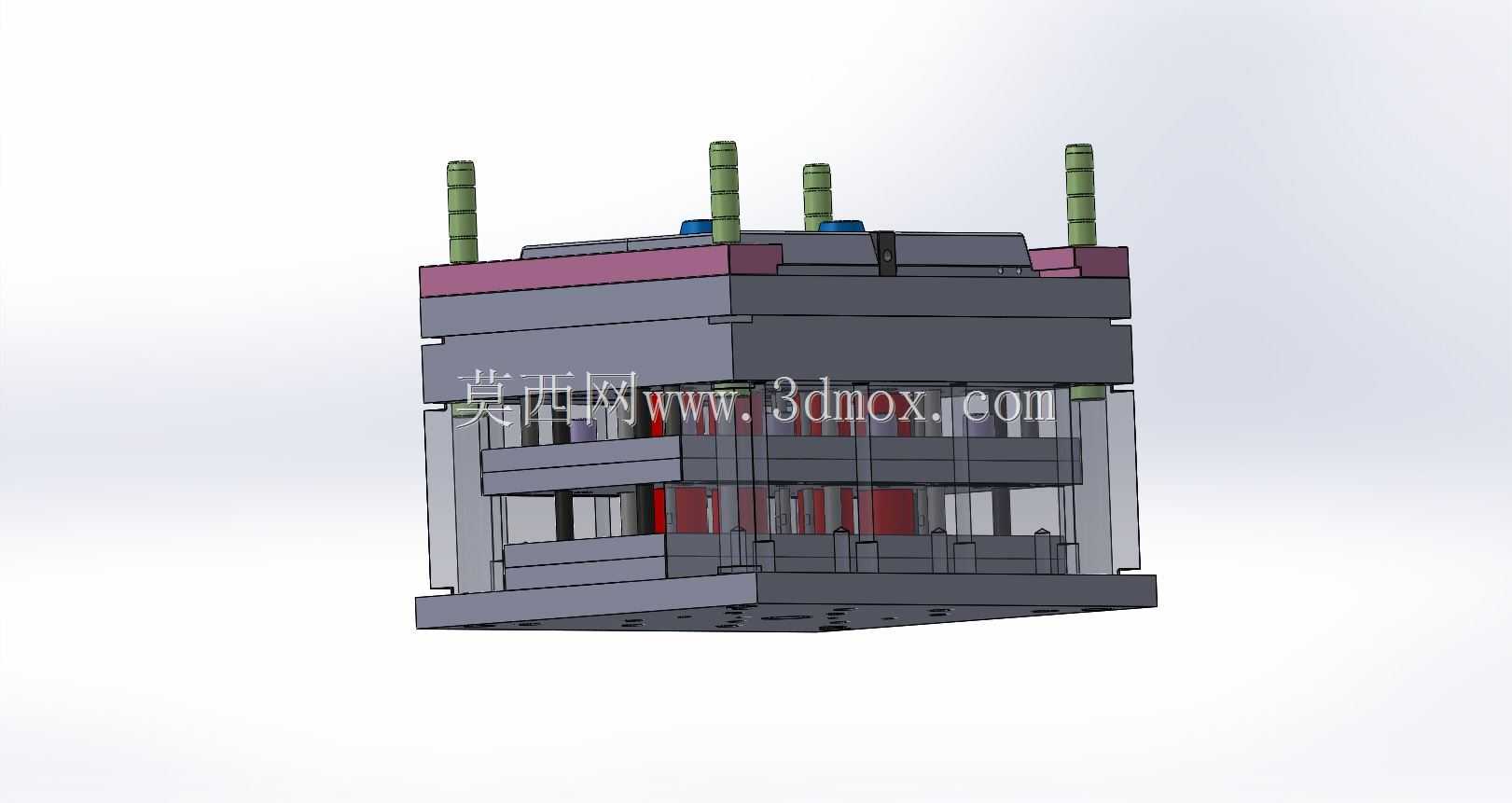

　　浇注系统的布置选在两个模腔的对称中心位置，采用侧浇口进料，熔融塑胶从主分流道分别流向两个型腔，进料路径长度基本一致，保证两个模腔同时完成填充，不会出现一腔已填充满、另一腔还缺料的情况。浇口尺寸选取偏小规格，成型后浇口残留痕迹小，后续只需要简单手工修剪即可，不需要额外的铣削工序去除浇口凸点。顶出机构采用圆周均匀分布的顶针布局，顶针作用在零件端面的平整加强区域，避开薄壁和异形卡位位置，顶出力沿零件周向均匀施加，顶出过程中零件不会出现偏斜卡滞，防止顶穿、顶白缺陷。

　　整套模具的安装边界完全适配标准注塑机法兰规格，定位环、浇口套的尺寸匹配常用机台的射嘴对位标准，模架四周的导柱导套做了加长设计，合模时导向段提前接触对位，保证定动模合模的同轴度，避免型腔型芯出现偏心磕碰。模具的所有滑动配合面都预留了合理的开合间隙，既保证滑块、顶针动作顺滑无卡滞，又不会让熔融塑胶渗入配合间隙产生飞边。日常量产维护时，只需拆开定模侧的型腔压板即可快速更换磨损的型腔镶件，中心型芯也采用可拆卸固定结构，当型芯表面出现磨损拉丝、内孔尺寸超差时，可以单独拆换修复，不需要整体报废整套模体，大幅降低了批量生产过程中的维护成本。
