模数十齿条与小齿轮啮合传动结构

项目分类:齿轮 发布时间:2022-06-09 ID:649449
  • 模数十齿条与小齿轮啮合传动结构

  这套齿条与小齿轮啮合传动结构,在工业现场的直线往复驱动场景里使用频率很高,常见于长行程输送工位、重型工装推拉机构、升降平台导向驱动、机床进给轴以及自动化仓储的堆垛行走单元。区别于丝杠传动受长度限制、同步带传动承载偏弱的特点,齿条传动可以通过分段拼接把行程延展到十几米甚至更长,单段齿形加工完成后在安装基座上逐段对接,调整齿距累积误差就能满足长距离行走的定位需求。

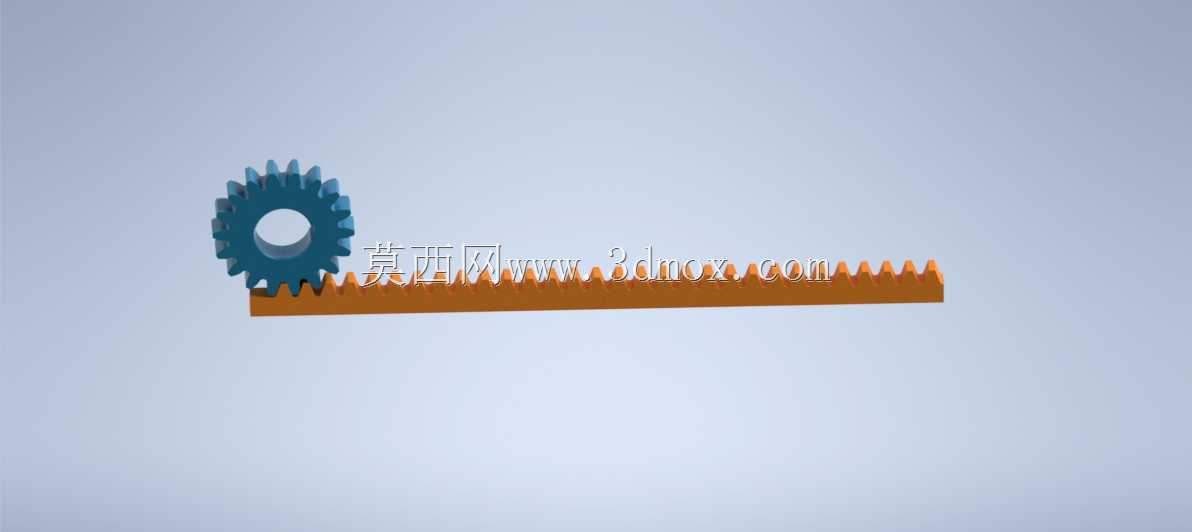

  模型里小齿轮参数为模数10、齿数30,配对齿条同样采用模数10,小齿轮齿数18,二者齿形参数完全匹配,啮合侧隙在建模阶段就按照常规传动预留了合理间隙。从结构形态上看,小齿轮为盘式圆柱直齿结构,中心预留贯通安装孔,可直接穿入传动轴,通过键连接实现扭矩传递,轮齿沿圆周均匀分布,齿顶圆、齿根圆过渡圆角都按照标准渐开线齿形绘制,啮合过程中不会出现齿顶干涉。齿条为长条形直齿结构,齿形沿长度方向等距排布,底部为平直安装基准面,使用时可以直接贴合在设备机架的安装面上,通过沉头螺钉完成锁紧固定。

  实际选型时,模数10的齿轮副属于中重载传动规格,单齿承载能力较强,适合传递较大扭矩的工况:比如重型工件的平移推送,齿轮转动时每一个轮齿依次和齿条齿槽啮合,把旋转运动连续转化为齿条的直线运动,反过来如果齿条固定、齿轮沿齿条滚动,就能带动齿轮所在的行走小车沿轨道做长距离移动。设计这套结构时首先要确认安装边界:齿条的总长度要覆盖设备全行程,两端要预留出齿轮的切入切出余量,避免齿轮走到行程端点时出现脱齿;小齿轮的中心高度要和齿条的节线位置严格对齐,中心距偏差过大会导致啮合侧隙过小出现卡滞,或者侧隙过大造成传动反向冲击。

  建模过程中齿形的绘制是核心环节,渐开线齿廓按照模数、齿数参数生成后,对轮齿做阵列得到完整齿轮,齿条的单齿齿形和齿轮齿槽共轭,拉伸后得到长条本体。装配时先把齿条固定在基准面上,再将小齿轮装配到传动轴位置,调整二者中心距保证啮合接触斑点沿齿长方向均匀分布,转动齿轮时全程无卡滞、无跳齿。现场安装时齿条拼接处的齿距对齐尤其关键,相邻两段齿条的对接齿槽要保证同轴度,接缝处不能出现台阶,否则齿轮经过时会产生冲击振动,长期运行会造成轮齿局部磨损。

  这类传动结构的维护也比较简便,定期在啮合齿面涂抹润滑脂就能降低齿面磨损,长期运行后如果出现侧隙变大的情况,可以通过调整齿轮轴的偏心安装座或者齿条的压紧垫片来补偿磨损量,不需要整体更换整套部件。相比其他直线传动方式,齿条齿轮传动的传动效率稳定,对粉尘、碎屑等车间恶劣环境的耐受能力更强,在冶金设备、工程机械行走机构、大型工装夹具的直线驱动环节都能稳定适配。模型完整还原了二者的啮合装配关系,齿形细节、安装基准面、齿轮中心孔结构都清晰呈现,可直接用于传动方案校核、设备布局演示以及加工出图的参考依据,在做长行程重载直线驱动的结构设计时,能够直观验证齿轮齿条的匹配关系与安装空间是否存在干涉。
