环形排布一次性塑料叉子注塑模具结构

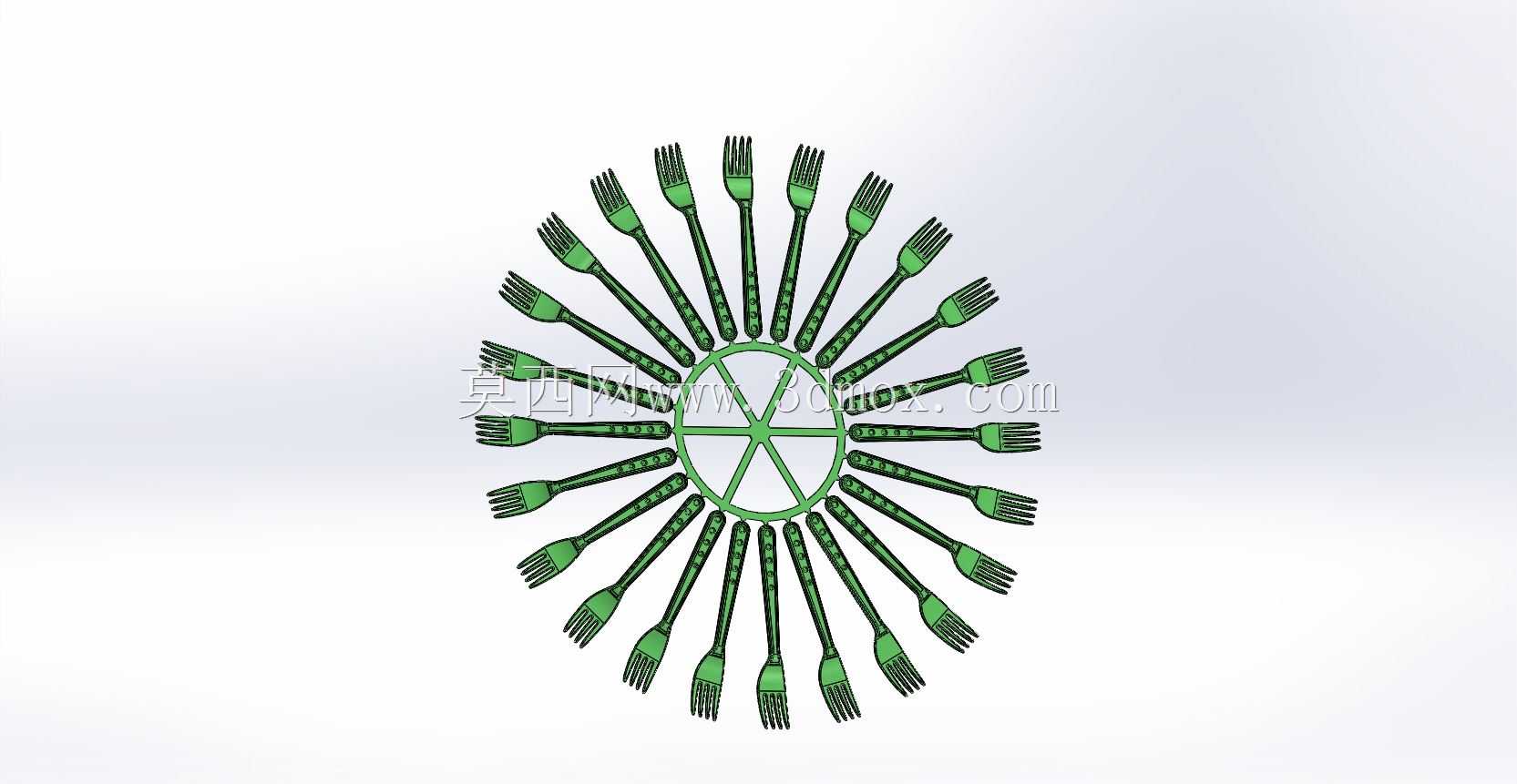

　　这套模具结构围绕一次性塑料叉子的大批量成型展开，型腔采用环形放射状布置，中心区域设置主浇口与分流道，熔体从中心向各叉体型腔同步输送。叉子属于细长薄壁日用品，叉齿部位填充距离长、截面薄，若采用普通直线排布，各型腔流程差异容易造成充填不同步，进而出现短射、飞边或内应力不均。环形布局的核心价值在于缩短并均衡各型腔流程，使每一支叉子从中心进料点到叉齿末端的流动路径基本一致，便于在一次注射中完成数十件制品成型。

　　从模具功能看，该结构重点解决薄壁餐具生产中的填充、排气、冷却和脱模问题。叉子手柄较长，叉齿密集且端部细小，成型时熔体前锋冷却快，对浇口位置、流道截面和注射压力较为敏感。中心进料可使材料沿手柄轴向向叉齿推进，流动方向与制品主要长度方向一致，有利于减少熔接痕和取向不均。各型腔之间通过辐射状流道连接，流道末端与叉子手柄根部相接，能够在保证充模速度的同时降低流程压力损失。

　　在实际日用品生产场景中，这类模具通常安装于卧式注塑机，用于快餐、外卖、食堂和一次性餐具配套领域。制品材料多为PP或PS类塑料，前者韧性较好，后者刚性和透明度表现更突出。模具设计需要根据材料收缩率、流动性和制品壁厚调整型腔尺寸。叉子壁厚较薄，若冷却不均，开模后容易出现翘曲，尤其是长手柄区域会沿长度方向弯曲；因此型腔和型芯侧都应布置贴近轮廓的冷却回路，使手柄、叉肩和叉齿区域的温度场尽量一致。

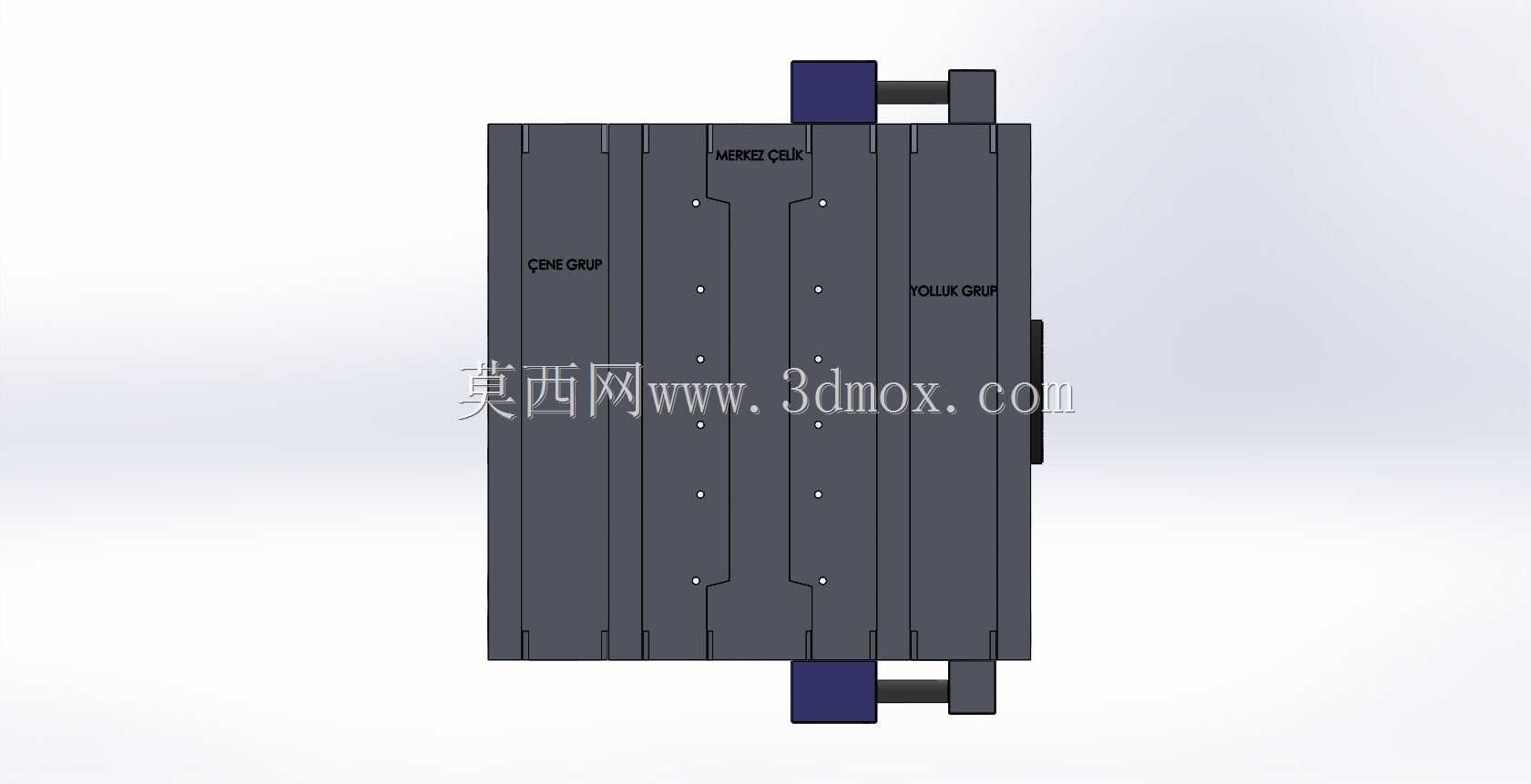

　　放射状多型腔结构对分型面贴合精度要求较高。叉子轮廓薄，叉齿之间间隙小，分型面若加工不平或锁模力分布不均，很容易在薄边处产生飞边，后续去毛刺会显著增加成本。设计时应保证各型腔关于中心对称布置，让锁模力围绕模具中心均匀传递；同时在流道末端和叉齿尖端设置合理排气，使型腔内空气能够在熔体到达前排出，避免烧焦或缺料。

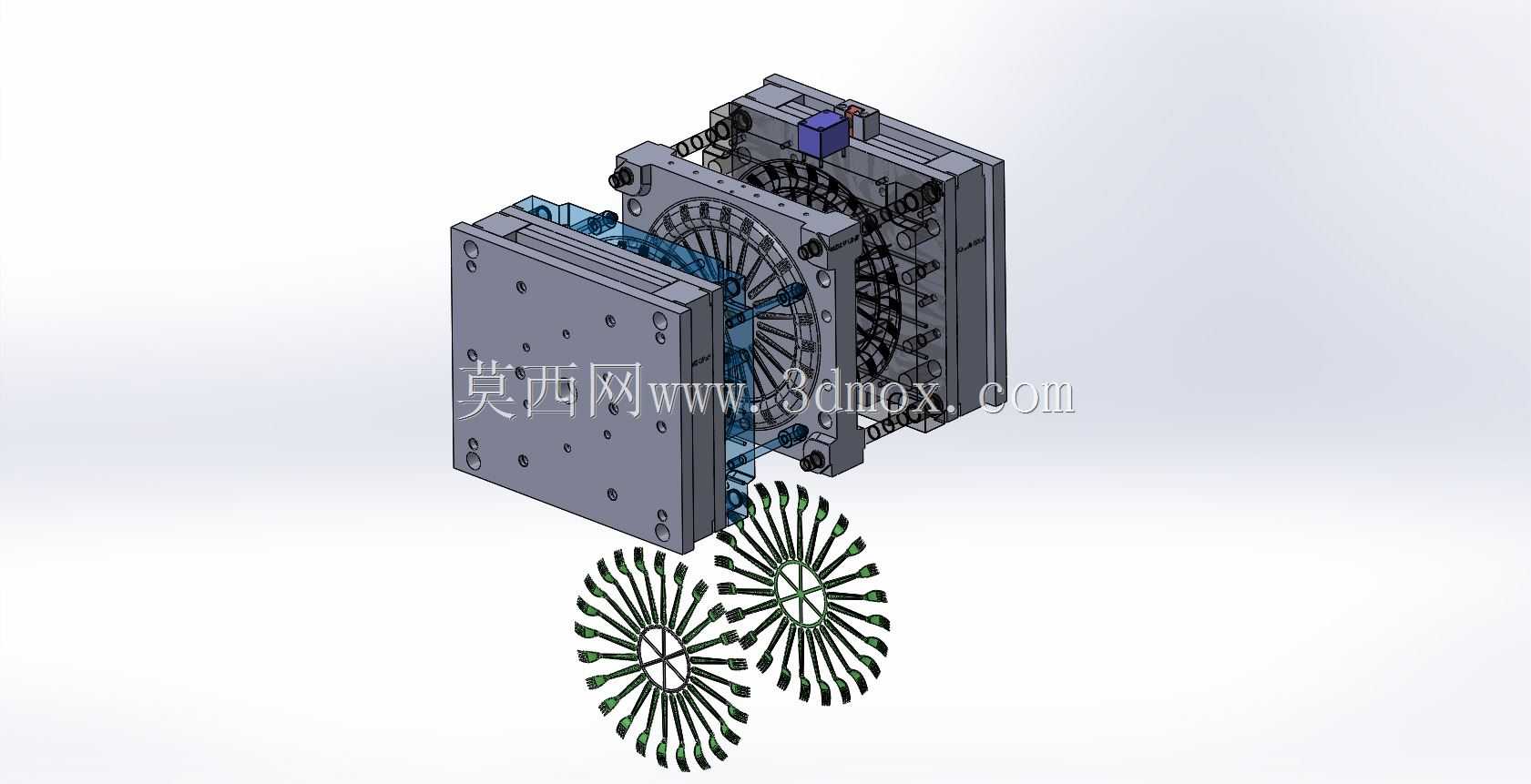

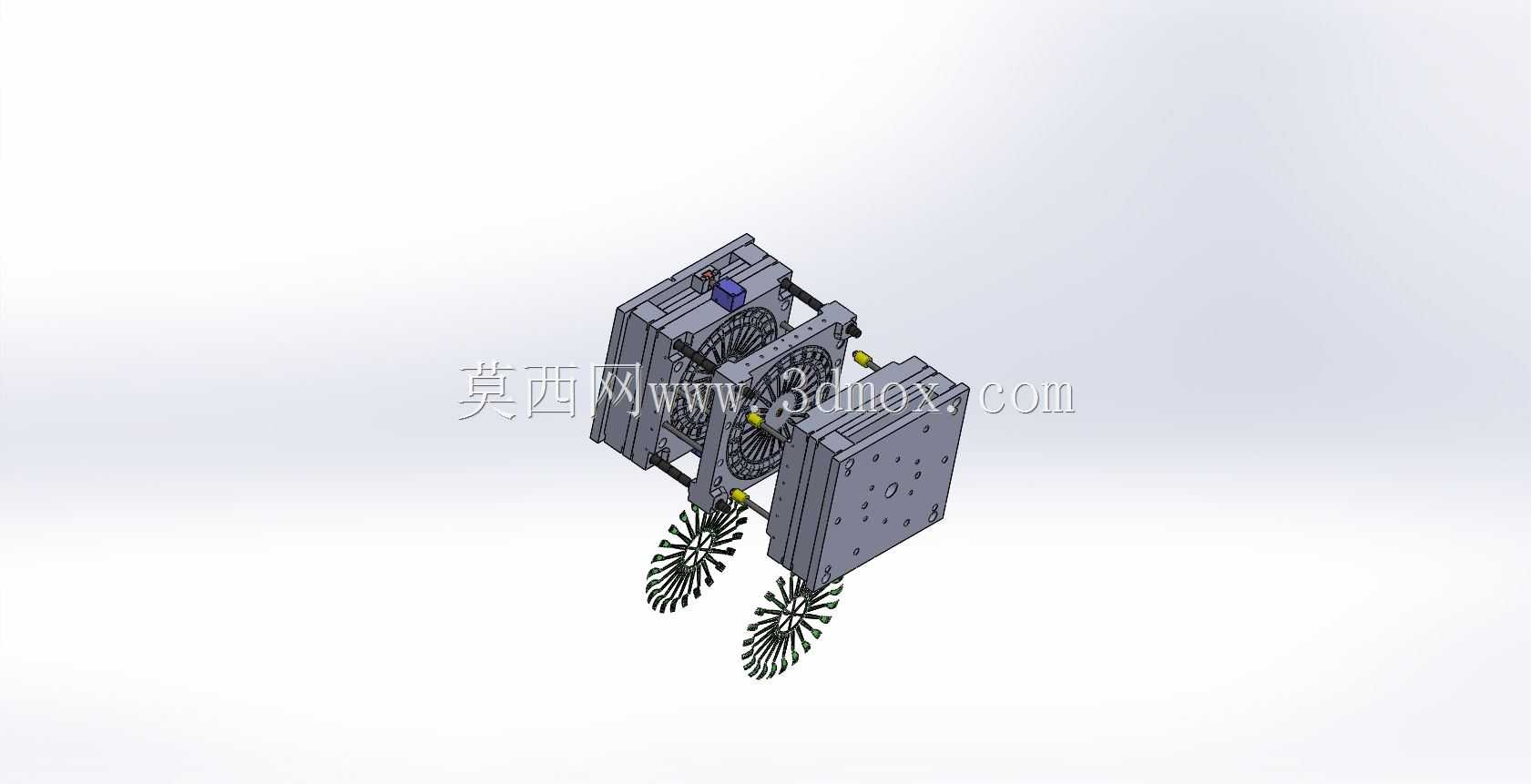

　　推出机构需要适应叉子细长形状。制品与型芯接触面积较大，冷却后包紧力主要集中在手柄和叉齿成型部位。若仅在局部设置顶针，可能造成顶白、顶穿或制品变形。较合理的方式是在手柄根部、叉肩附近以及流道凝料处分布推出元件，使顶出力沿制品长度方向均衡作用；对于薄壁叉齿区域，则应避免直接顶推细小端部，防止成型件损坏。流道凝料与制品的连接方式也要考虑自动化生产，若采用点浇口或热流道方案，可减少后续分离工序；若采用普通冷流道，则需保证凝料脱模顺畅，并便于机械手或料口分离装置取件。

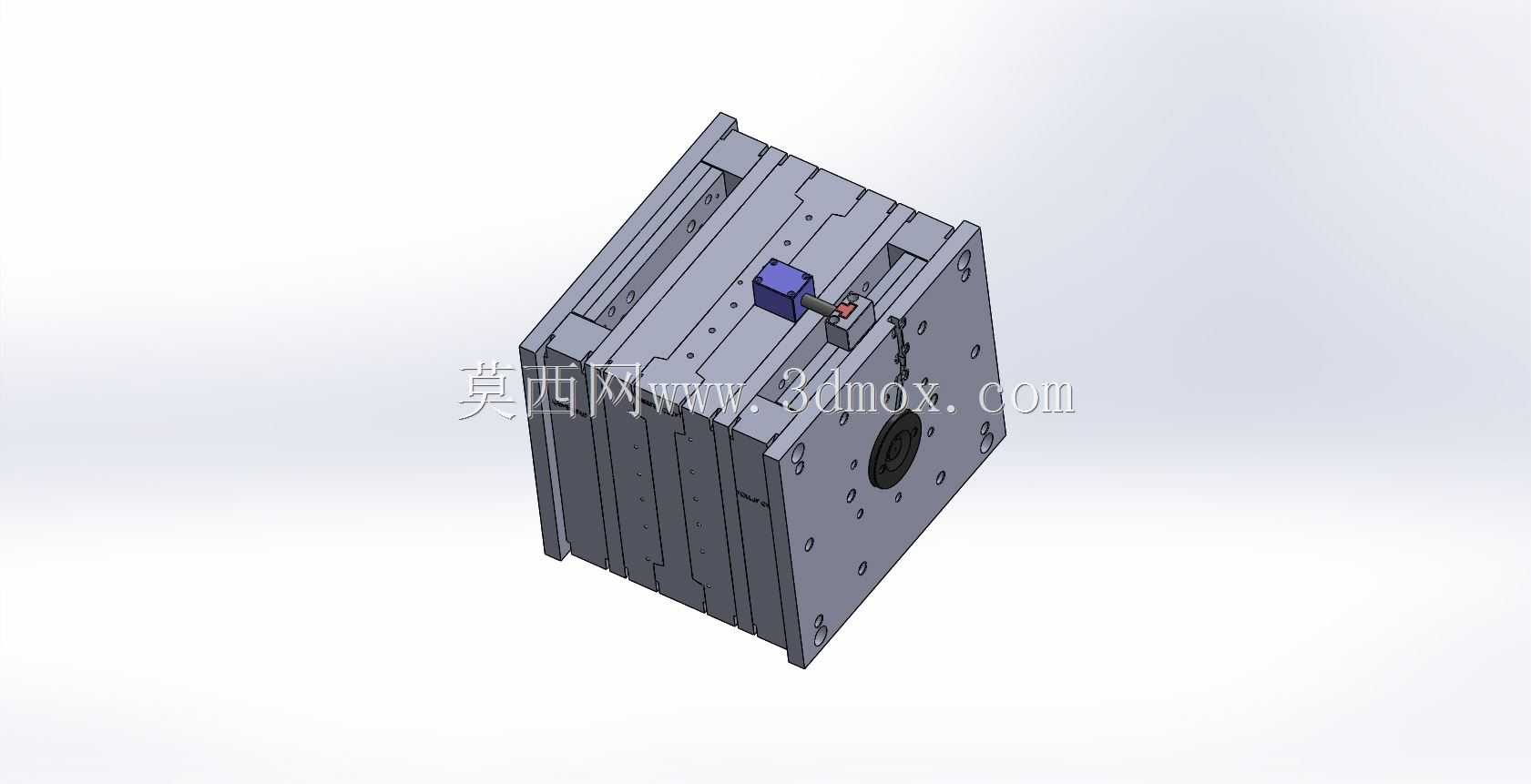

　　外形尺寸与安装边界方面，环形型腔数量决定模具外径。型腔越多，产量越高，但模板直径、流道长度和所需锁模力也会增加。设计时需先确认注塑机拉杆间距、最大模厚、最小模厚、开模行程和顶出行程。模具外径应小于机床装模空间，四周留出压板、水管和定位环位置；中心浇口方案还要与机床喷嘴球径、定位环尺寸和射嘴中心高匹配。由于叉子沿圆周向外伸展，最外侧叉齿端部接近模板边缘，型腔外缘到模板边应保留足够强度距离，避免长期循环下模板局部变形。

　　建模时应重点检查型腔之间是否存在干涉、流道是否与冷却水道交叉、顶针是否避开薄钢区域。叉齿端部细小，型芯镶件加工和抛光难度高，必要时可将叉齿成型部位做成可更换镶件，既便于精密加工，也能在磨损或损坏后单独维修。手柄表面若需要防滑纹或品牌标识，文字和纹路应沿脱模方向设置，避免倒勾造成拉伤。整体来看，该结构不是单纯把多个叉子排列在模板上，而是通过对称布腔、中心供料、均衡冷却和稳定推出，实现薄壁一次性餐具的高效、连续注塑成型。
