四腔阀类塑件精密注塑模具结构

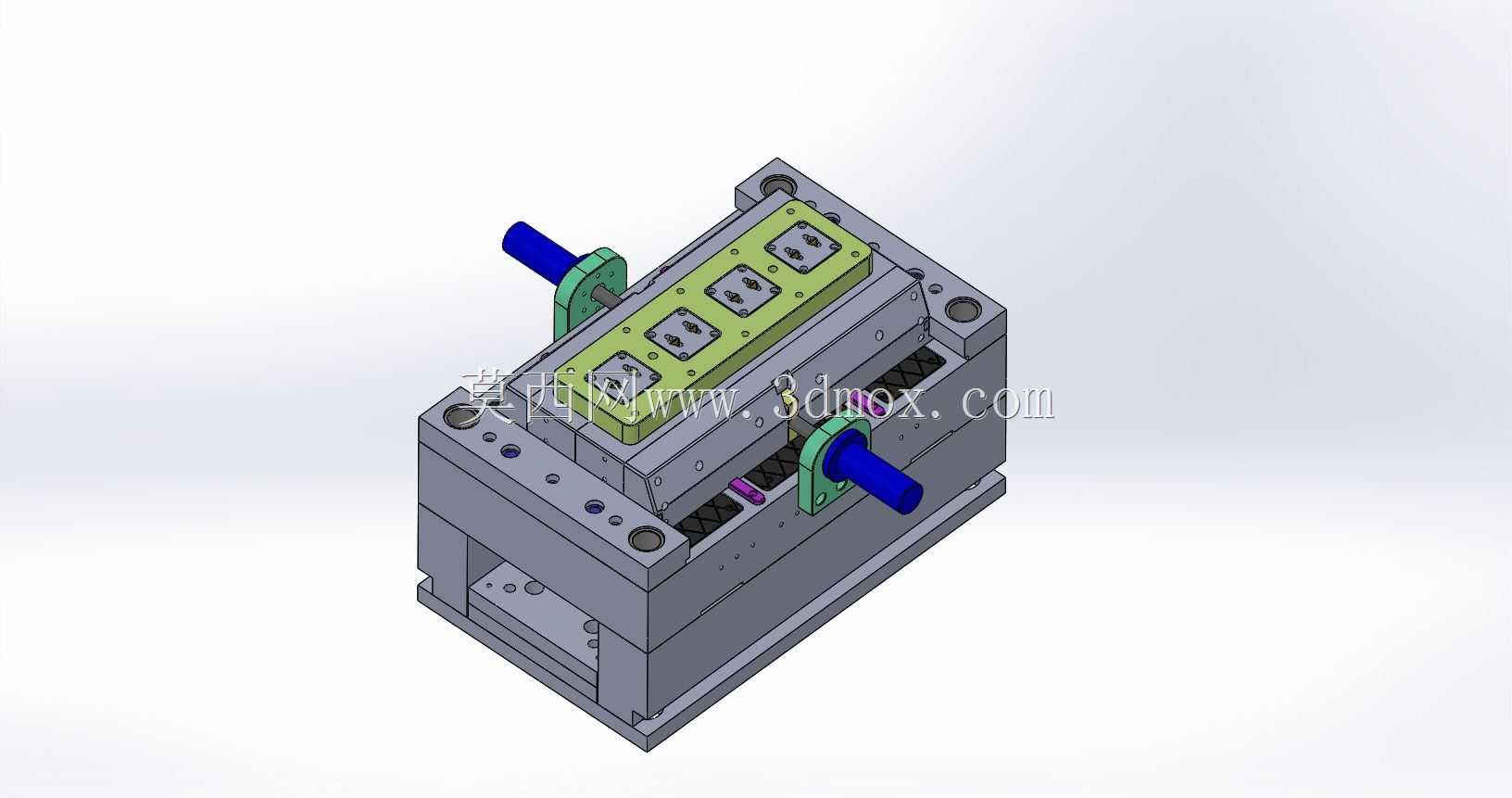

　　这套模具面向小型阀类塑料件的批量成型需求，整体采用长条形模架布局，上模侧可见四个沿长度方向等距排列的型腔工位，对应一次成型四个阀类塑件，属于典型的一模四腔注塑模具结构。从现场使用角度看，这类模具通常安装在对应锁模力规格的卧式注塑机上，模具宽度方向与注塑机拉杆间距匹配，长度方向预留足够的开合模行程，厚度方向满足注塑机最小模厚与最大开模行程要求。模具上下模板通过多组内六角螺钉锁紧，侧面布置的多颗螺钉用于固定模仁、滑块及导向组件，合模时由导柱导套保证上下模精准对位，避免型腔错位导致塑件飞边或尺寸超差。

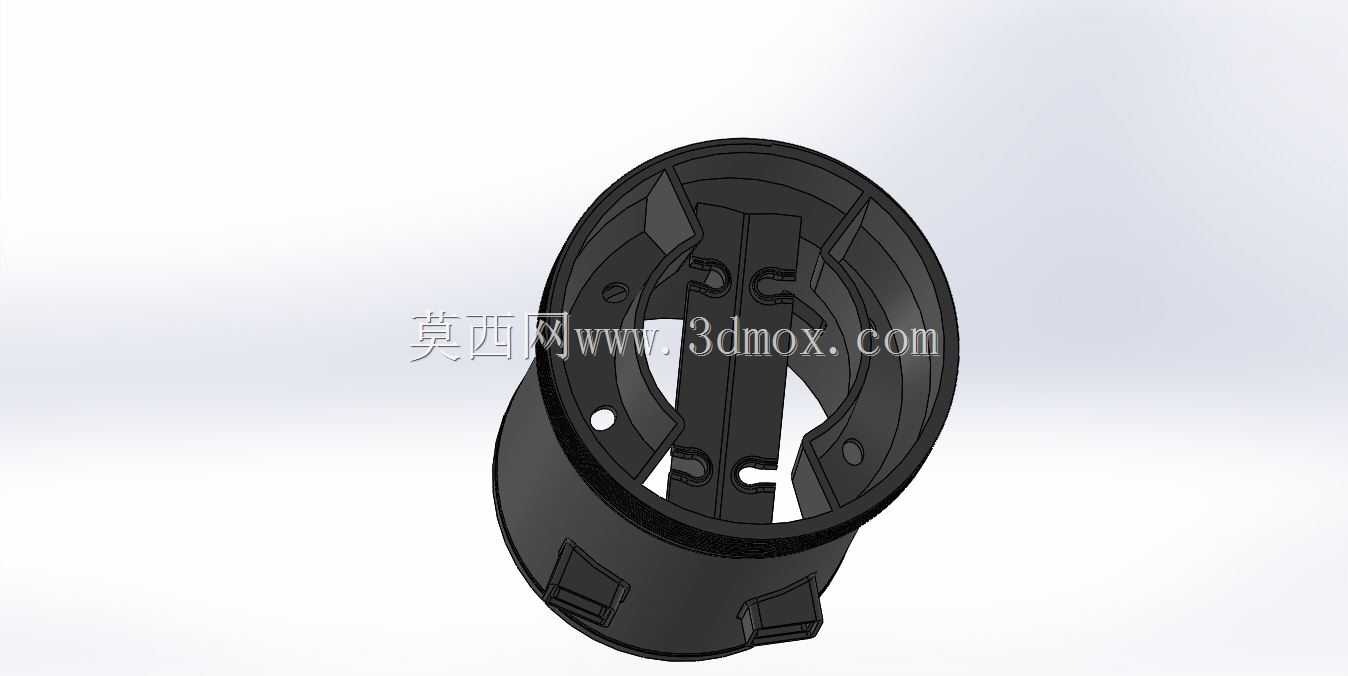

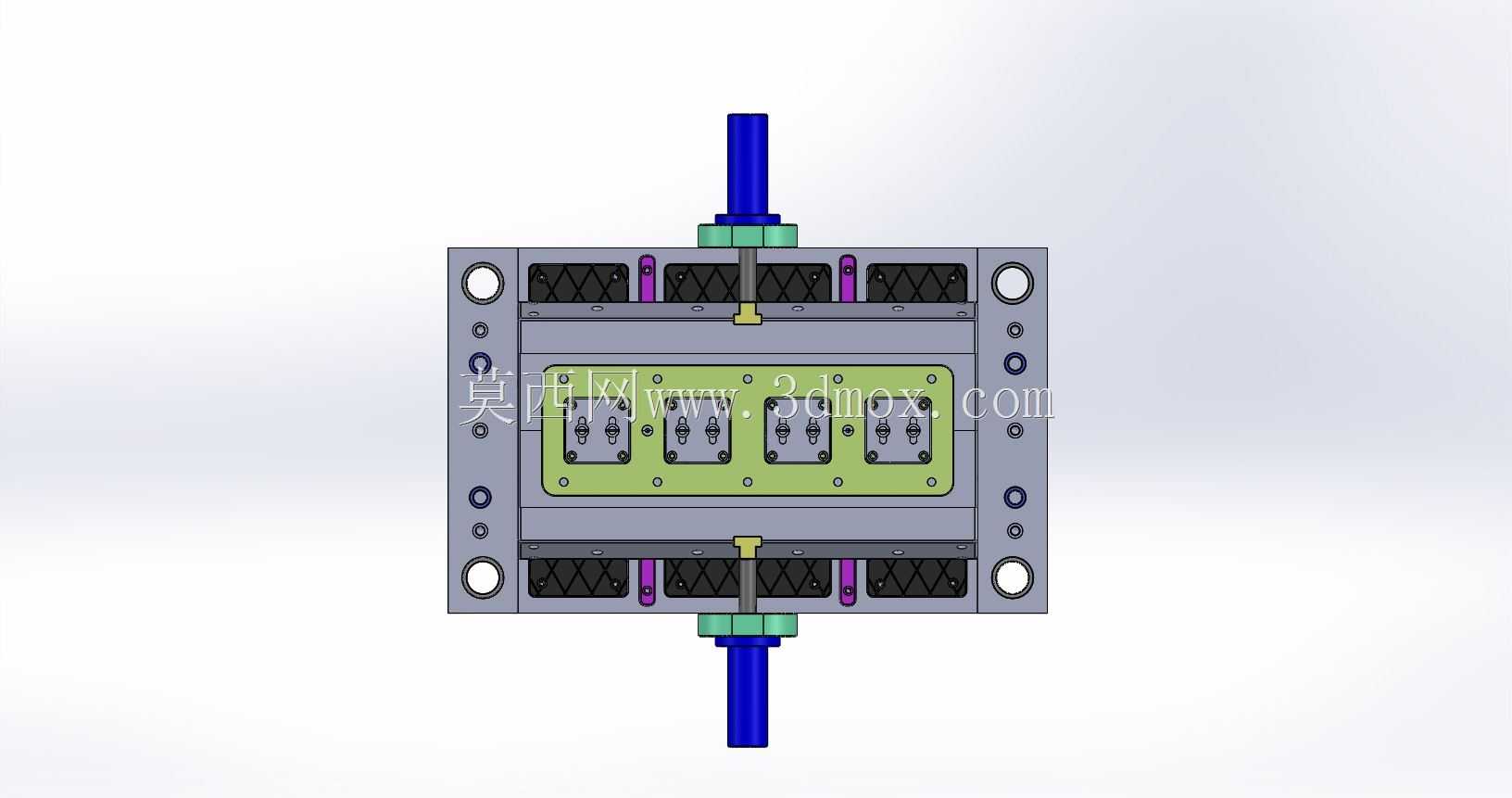

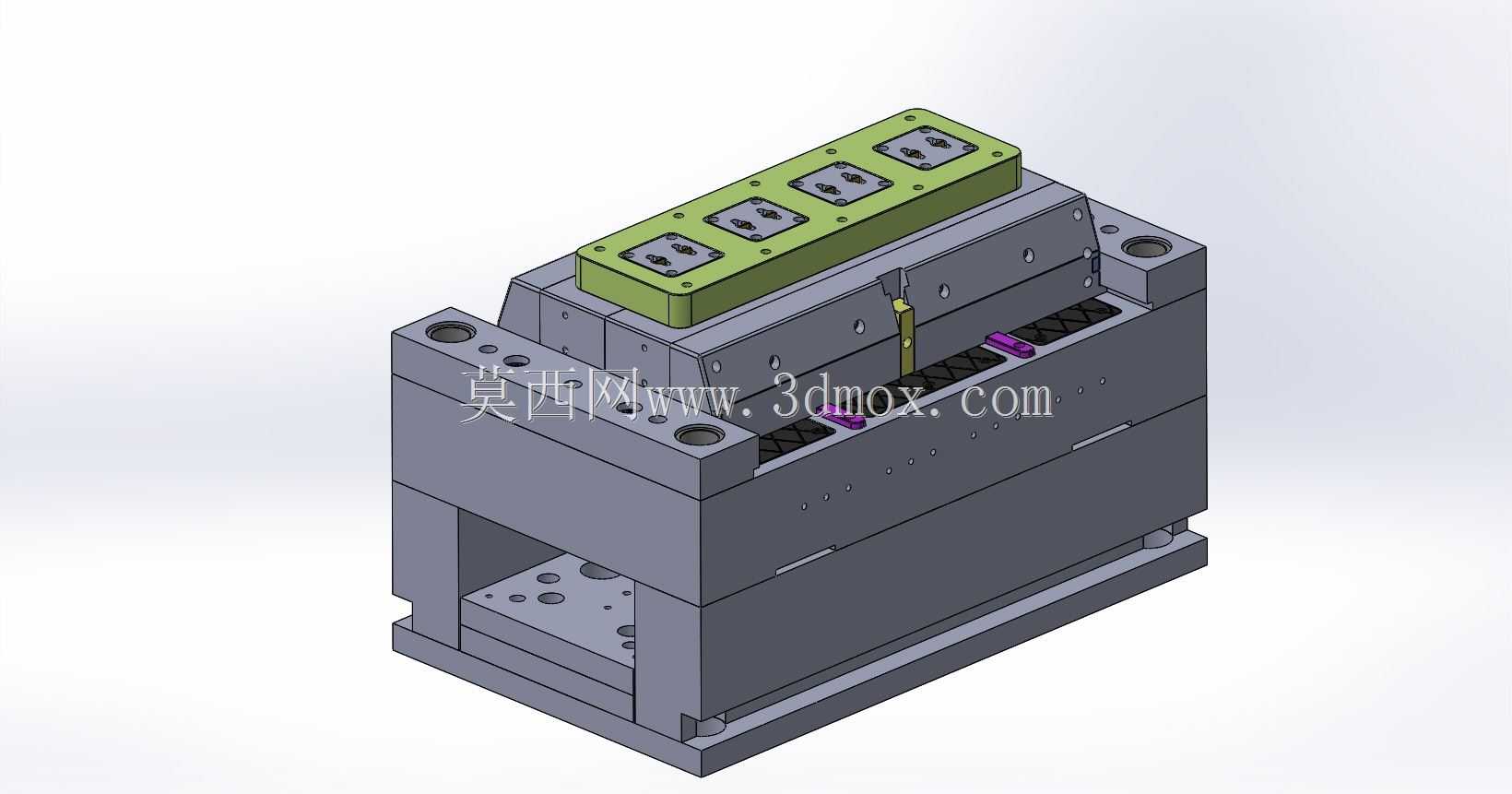

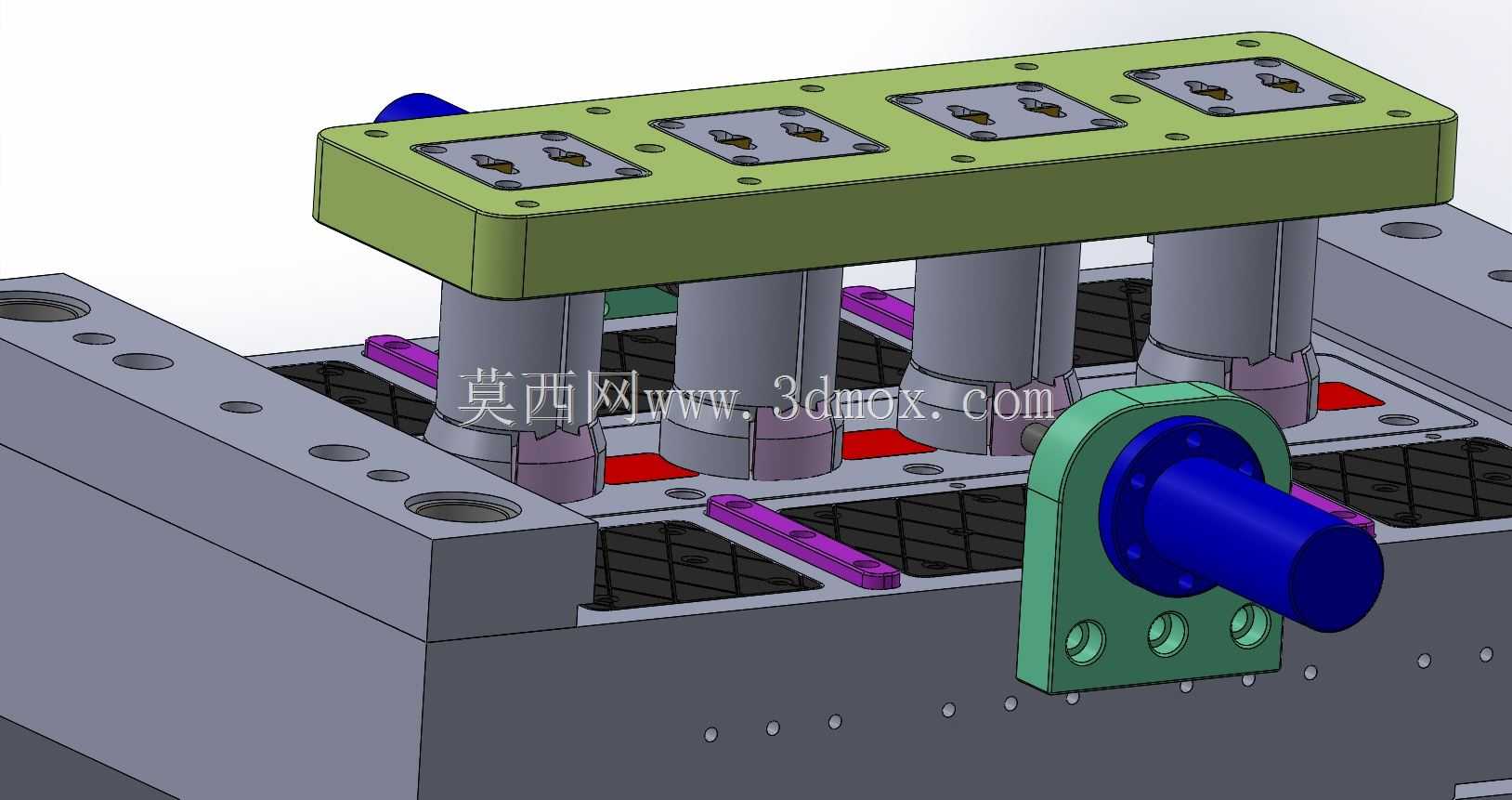

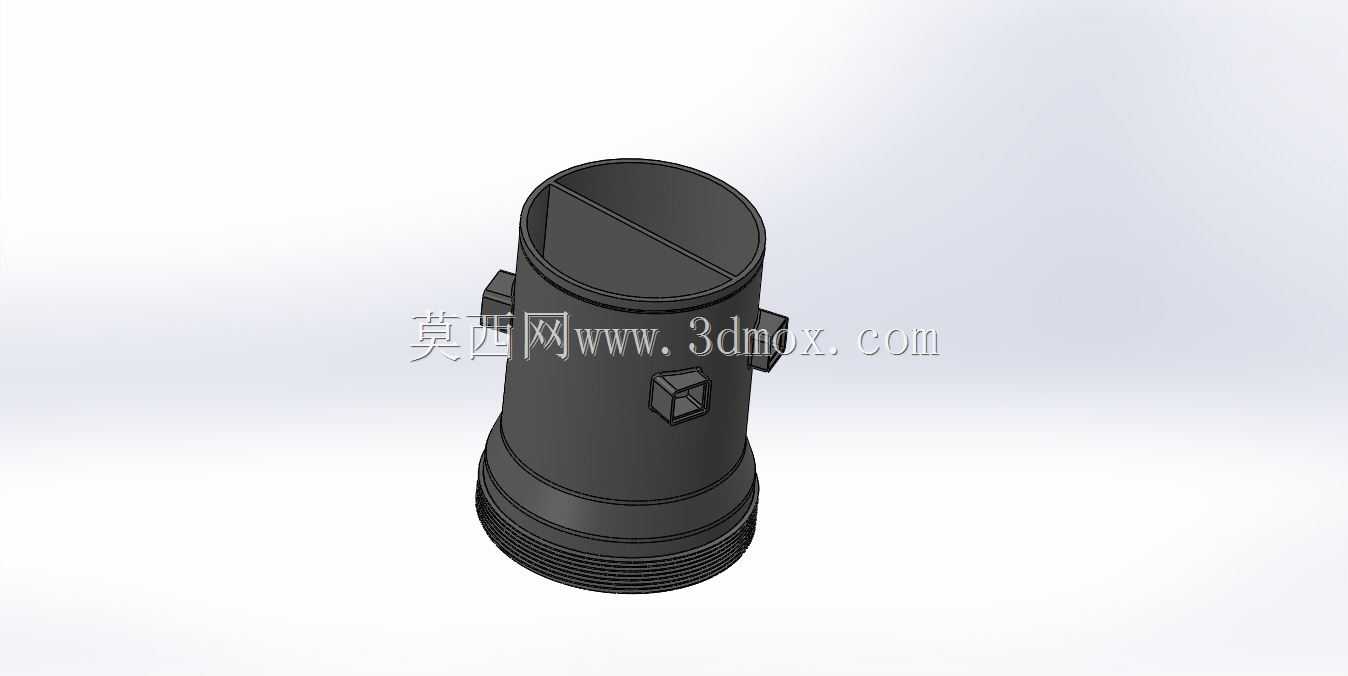

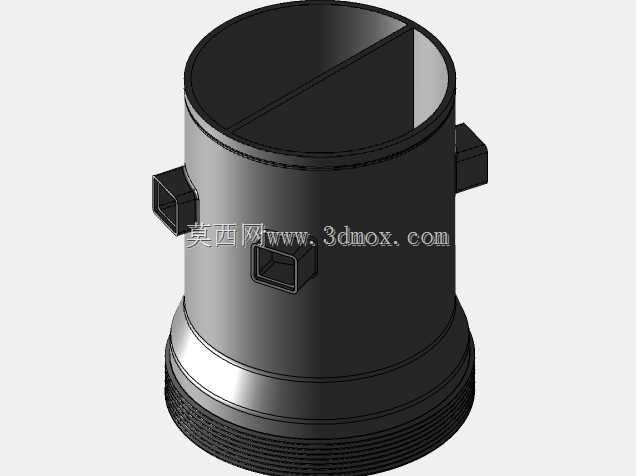

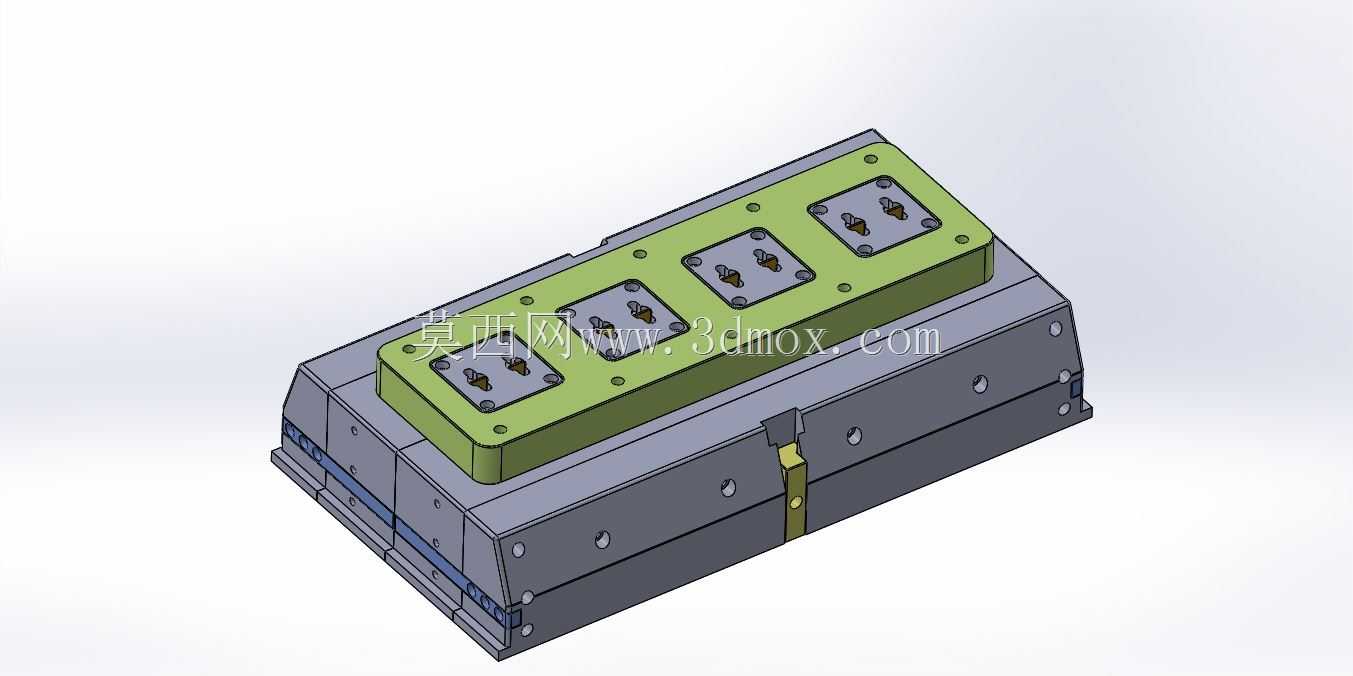

　　阀类塑件对成型精度要求较高，尤其是内部配合面、密封面和安装孔位，任何收缩不均或脱模拉伤都会直接影响后续阀门装配后的气密性能。该模具在型腔排布上采用直线等距布局，四个型腔的进料流程长度尽量保持一致，使熔融塑料在充模阶段能够同步填充，减少各腔塑件因充填压力差异带来的重量偏差和内应力。绿色的上模固定板区域集中布置型腔成型块，成型块周边通过螺钉和定位销固定在模板内，既保证镶块位置稳定，也便于后期针对型腔磨损或塑件改型进行单独更换，无需整体报废模板。

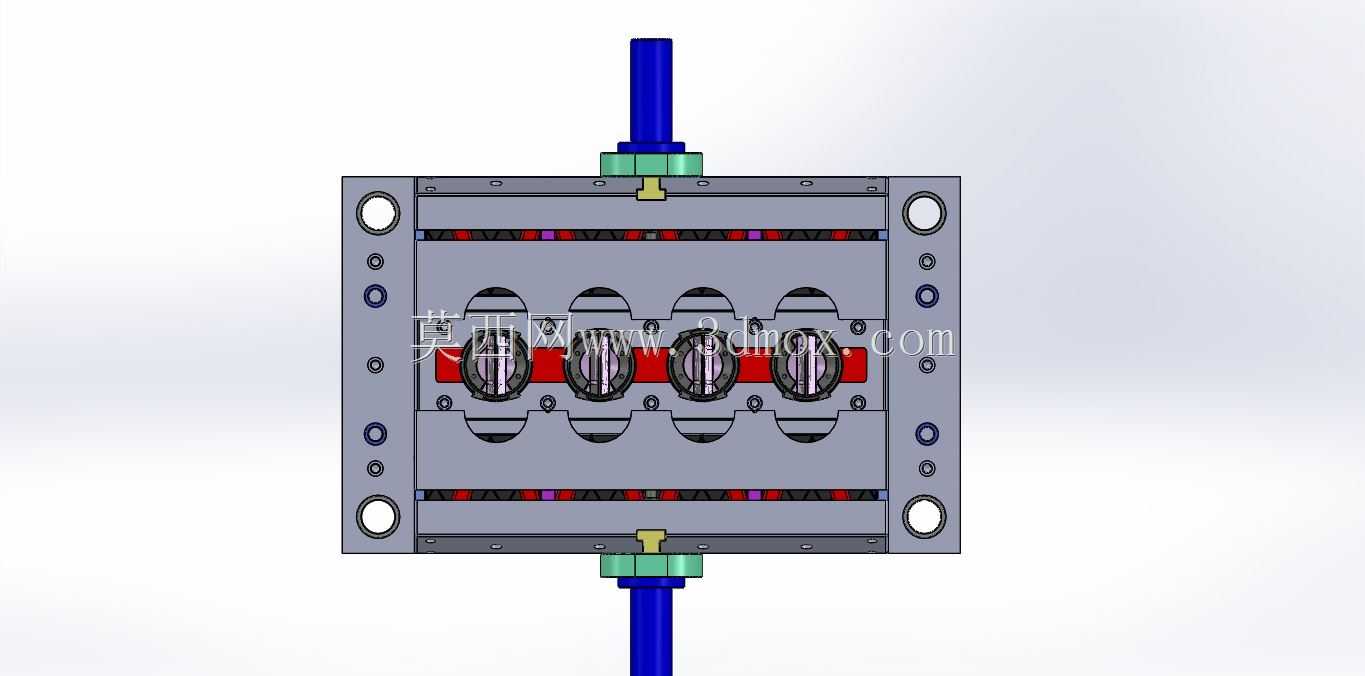

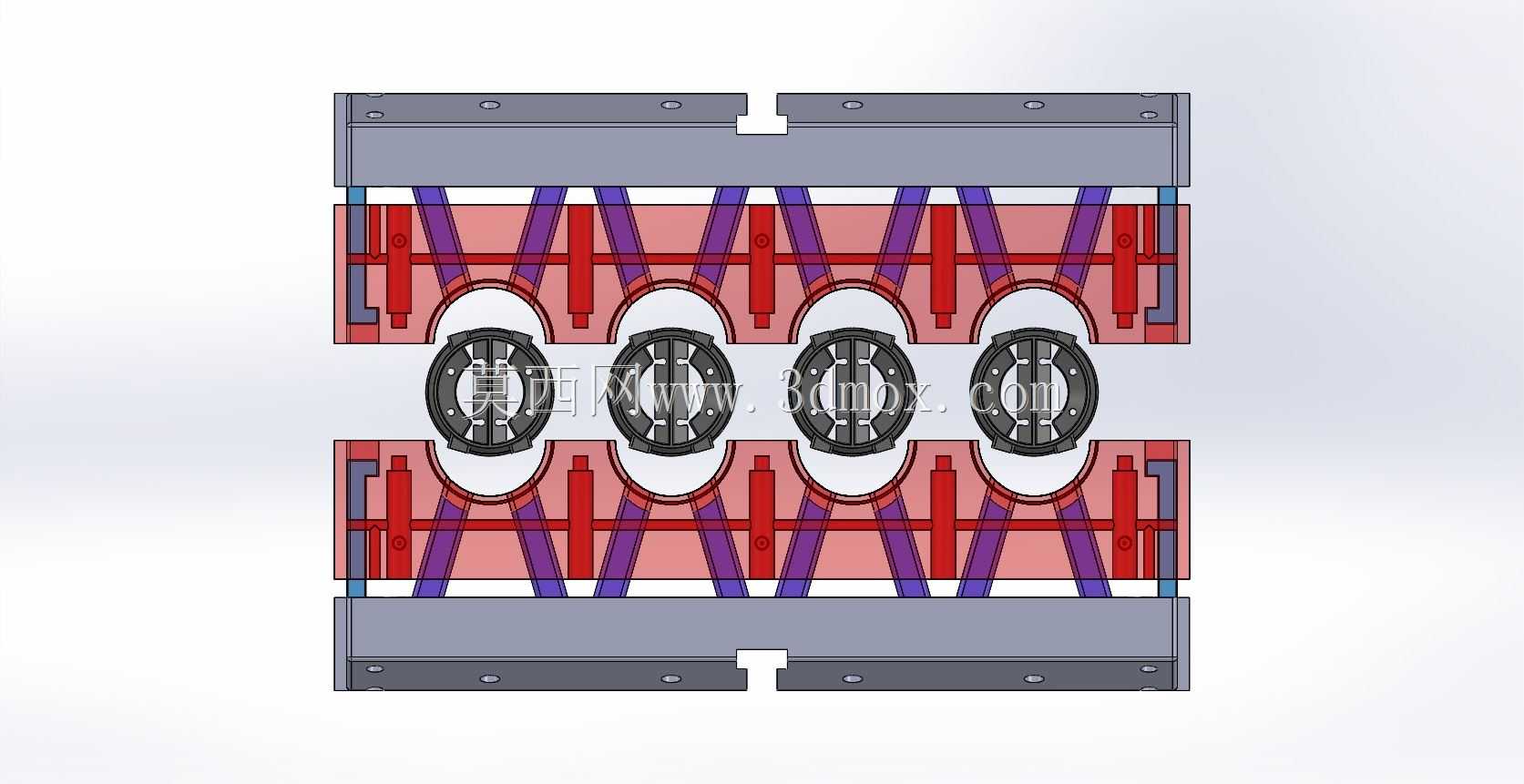

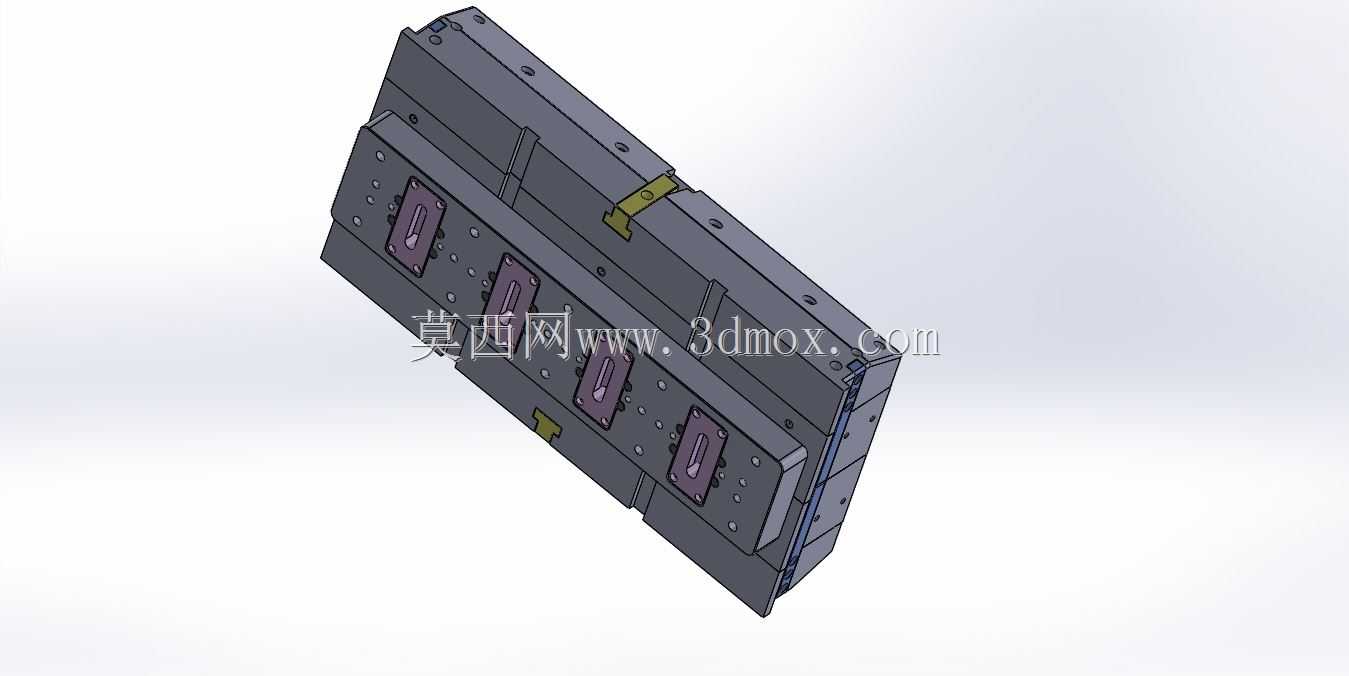

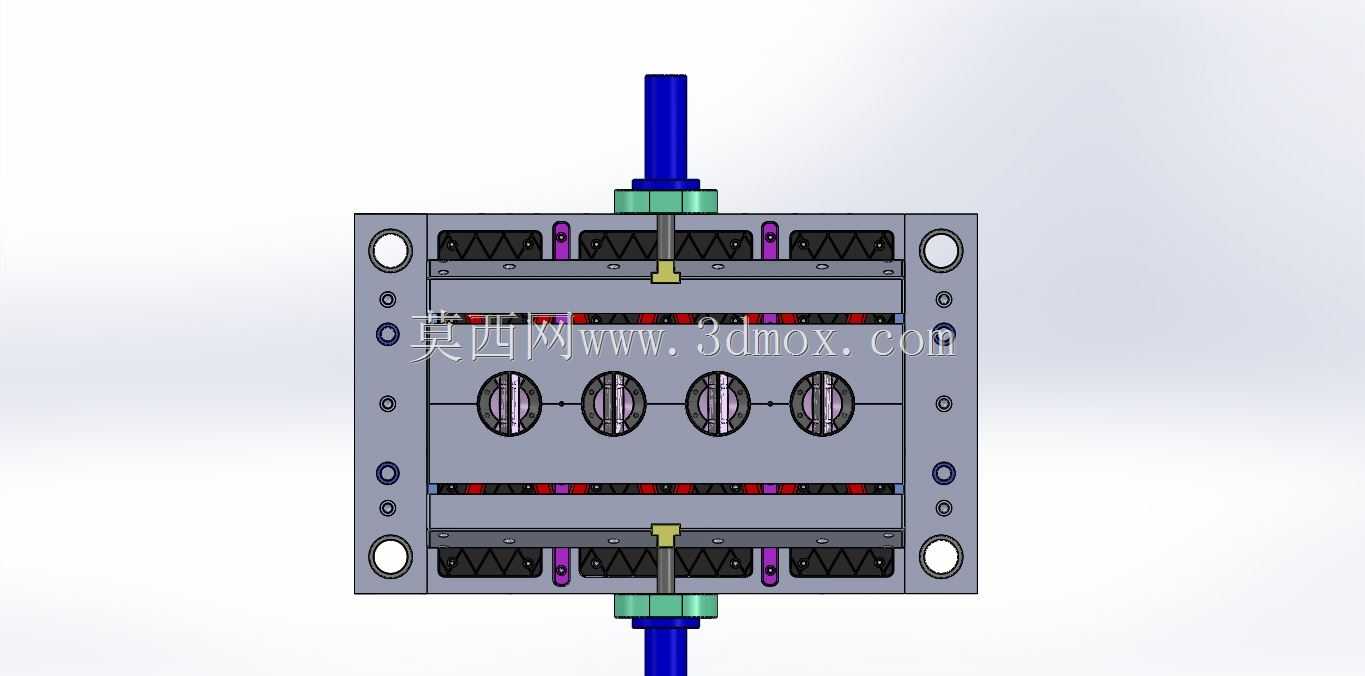

　　模具侧面可以看到分层的模板结构，包含定模板、动模板、支承块和顶出相关安装空间。阀类塑件往往带有侧向孔位或卡扣结构，开模时不能直接沿开模方向强制脱出，因此模具在侧部设置了滑块抽芯机构。图中侧面黄色标识位置对应斜导柱或锁紧块区域，合模时锁紧块将滑块压紧在成型位置，承受注塑过程中塑料对侧向型芯的推力；开模时滑块随斜导柱动作先完成侧向抽芯，使塑件侧面结构脱离约束，之后顶出系统再将塑件从型芯上平稳顶出。这种动作顺序在模具设计中必须通过行程限位和复位机构严格保证，防止滑块未退回就合模造成型腔碰撞。

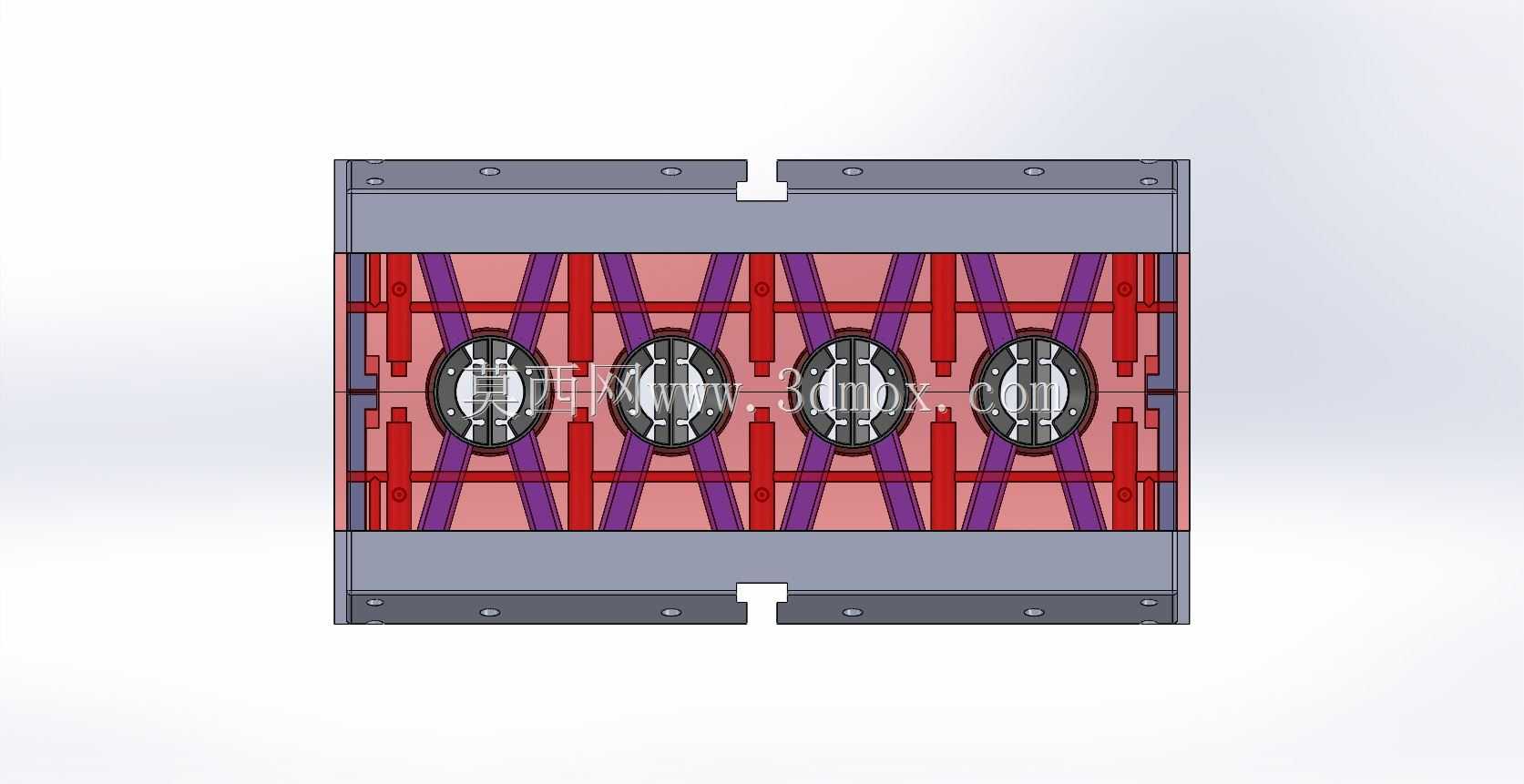

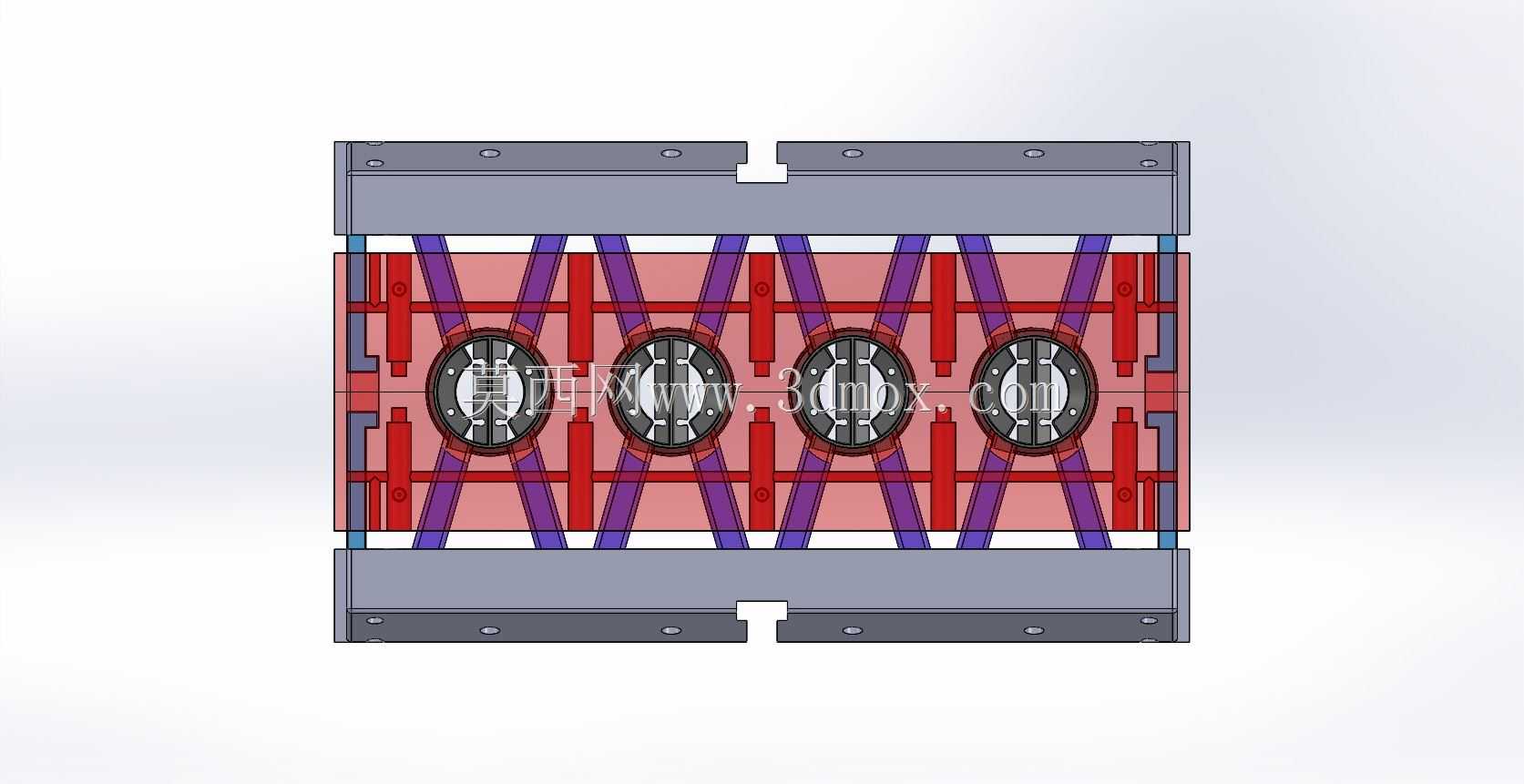

　　冷却系统围绕四个型腔分布，在模板内部开设冷却水路，使模具在连续生产中保持均匀的温度场。阀类塑料件常采用具有一定韧性和密封性能的材料，成型温度窗口较窄，模温过高会延长周期并增加收缩，模温过低则容易出现充填不足或冷料痕。水路进出口通常布置在模具非操作侧，接通水后沿模仁周边循环，缩短单个注塑循环的冷却时间。顶出方面，多腔模具需要控制各腔顶出力平衡，顶针布置在塑件壁厚较大、不易顶白的位置，避开薄肋和密封配合面，保证塑件顶出后不变形。

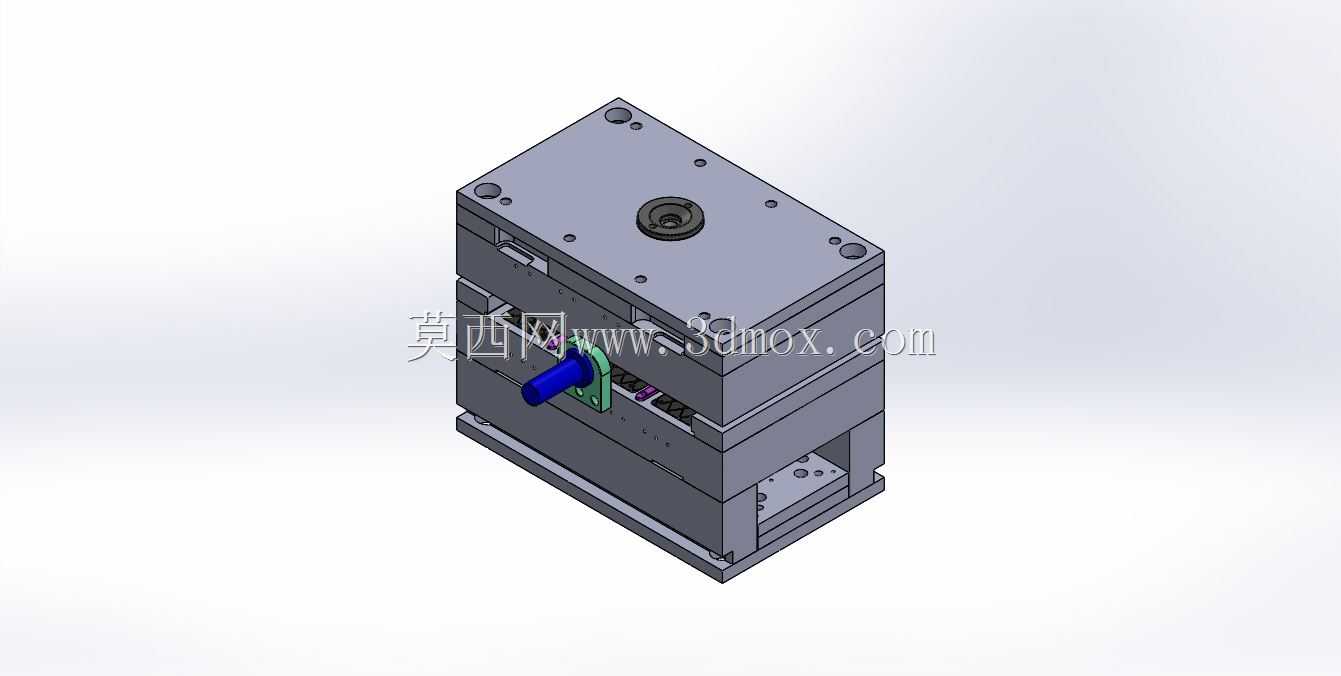

　　从安装边界看，模具顶部和底部平面分别与注塑机定、动侧安装面贴合，外周需预留吊环孔、码模槽和机械手取件空间。四个型腔沿模具中线排列，成型后的塑件可由机械手沿长度方向依次取出，也可通过料头与塑件一起掉落至输送带。模具导向件、回针、支承柱等内部元件在三维结构中均按实际装配关系表达，能够帮助结构设计者复核开合模过程中的干涉情况，检查滑块行程、顶出行程以及冷却水路与螺钉孔之间的安全距离。整体结构强调多腔平衡、侧向抽芯可靠性和长期批量生产稳定性，适合用于阀类塑料件模具方案评审、模架选型参考以及注塑成型机构教学分析。
