pimax管件侧向抽芯注塑模具结构

　　该套模具面向带中空流道、侧向接口或深腔特征的pimax类管件成型需求，整体采用卧式注塑机适配的两板模架思路，并在动定模两侧布置对称式油缸抽芯机构。现场使用时，塑料熔体经定模中心位置的主流道进入型腔，保压冷却后，模具先沿主分型面完成开模动作，使塑件与定模型腔分离；随后两侧蓝色油缸分别驱动长型芯沿管件轴向退出，避免直管段或横向孔位在顶出过程中被强行拉伤。抽芯行程结束后，动模侧顶出系统再将制件从型芯周围推出，整个动作顺序需要与注塑机开模、顶出信号联锁，尤其要保证侧抽未完全退回时不得进行顶出。

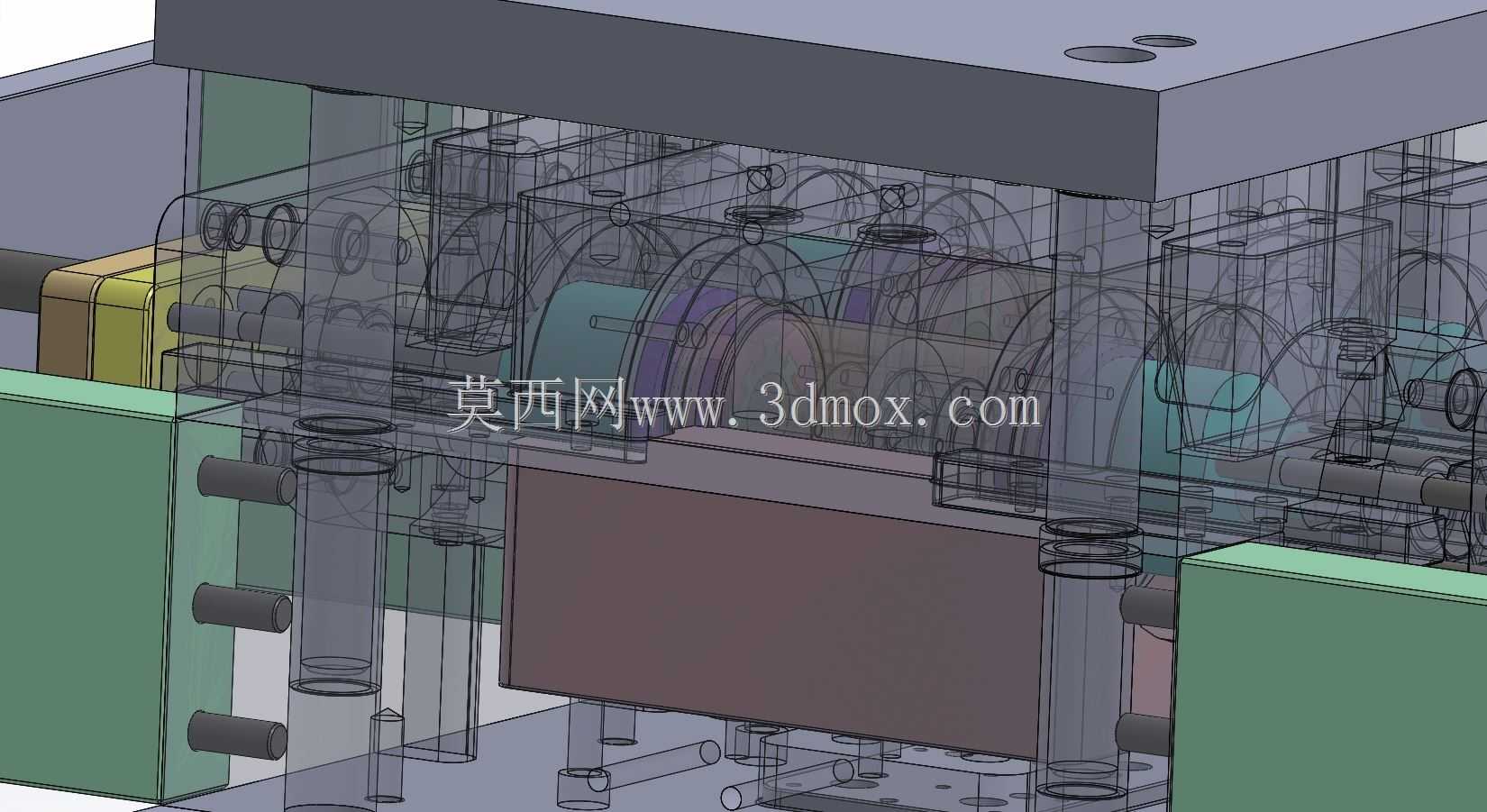

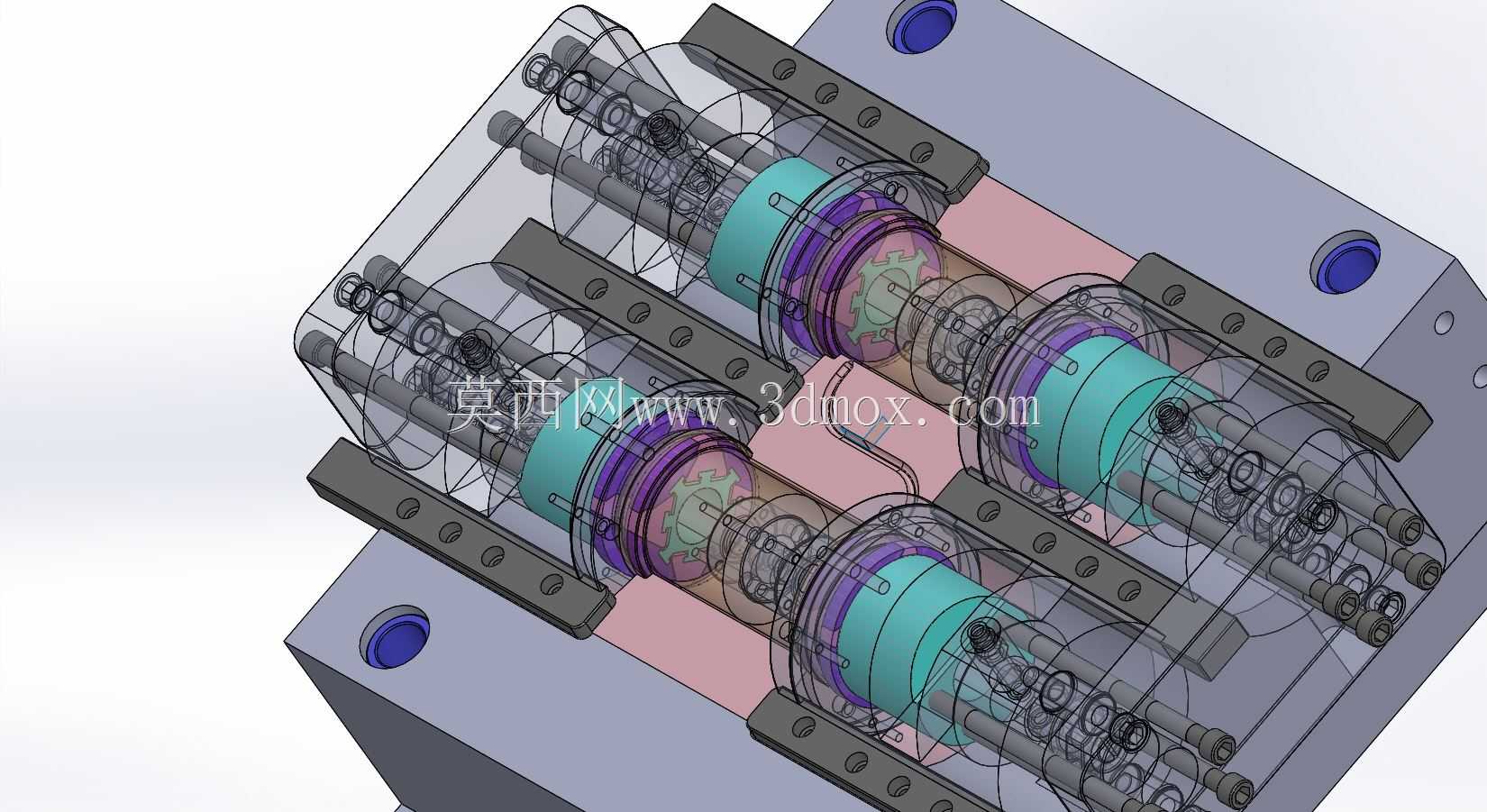

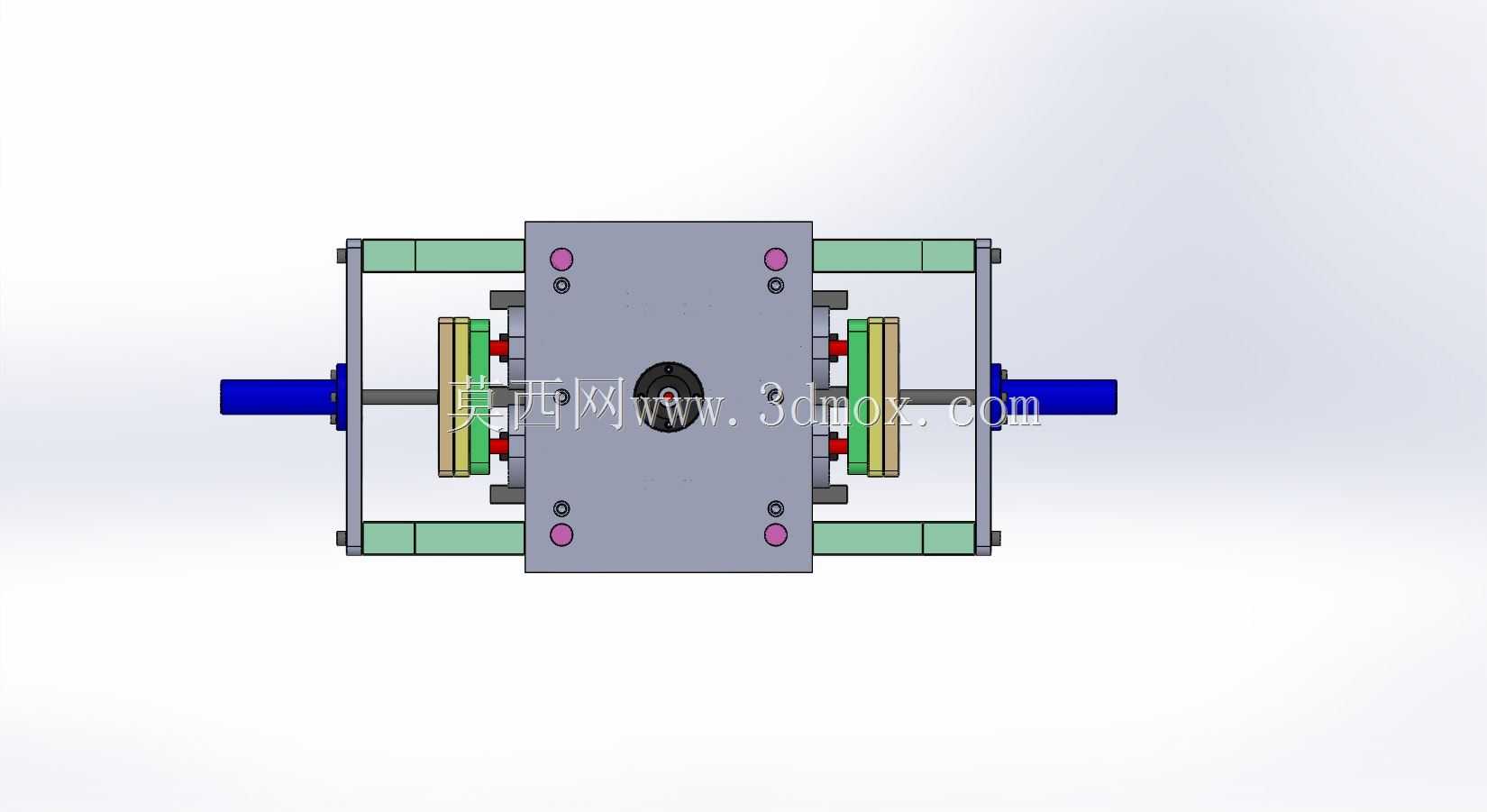

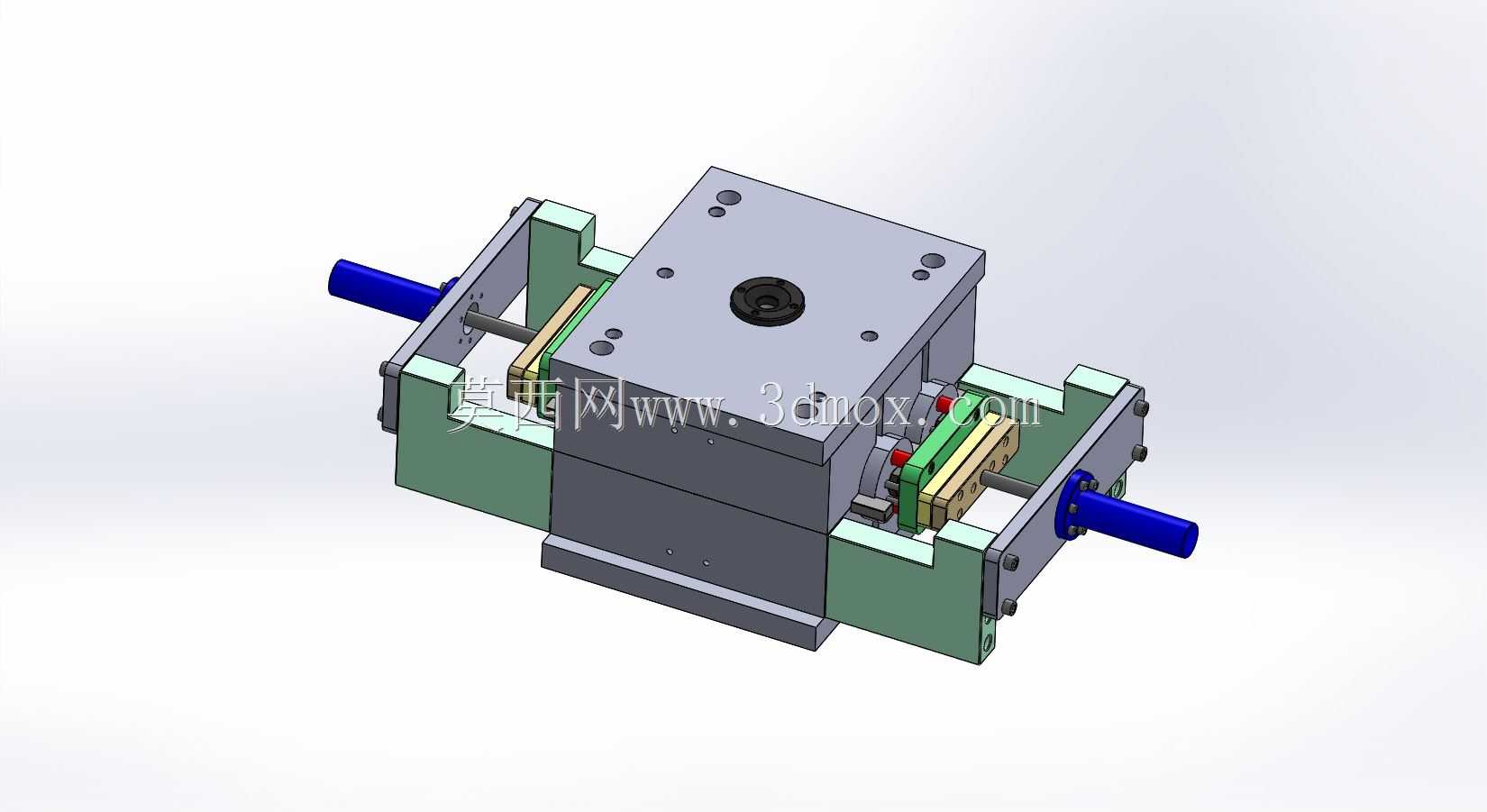

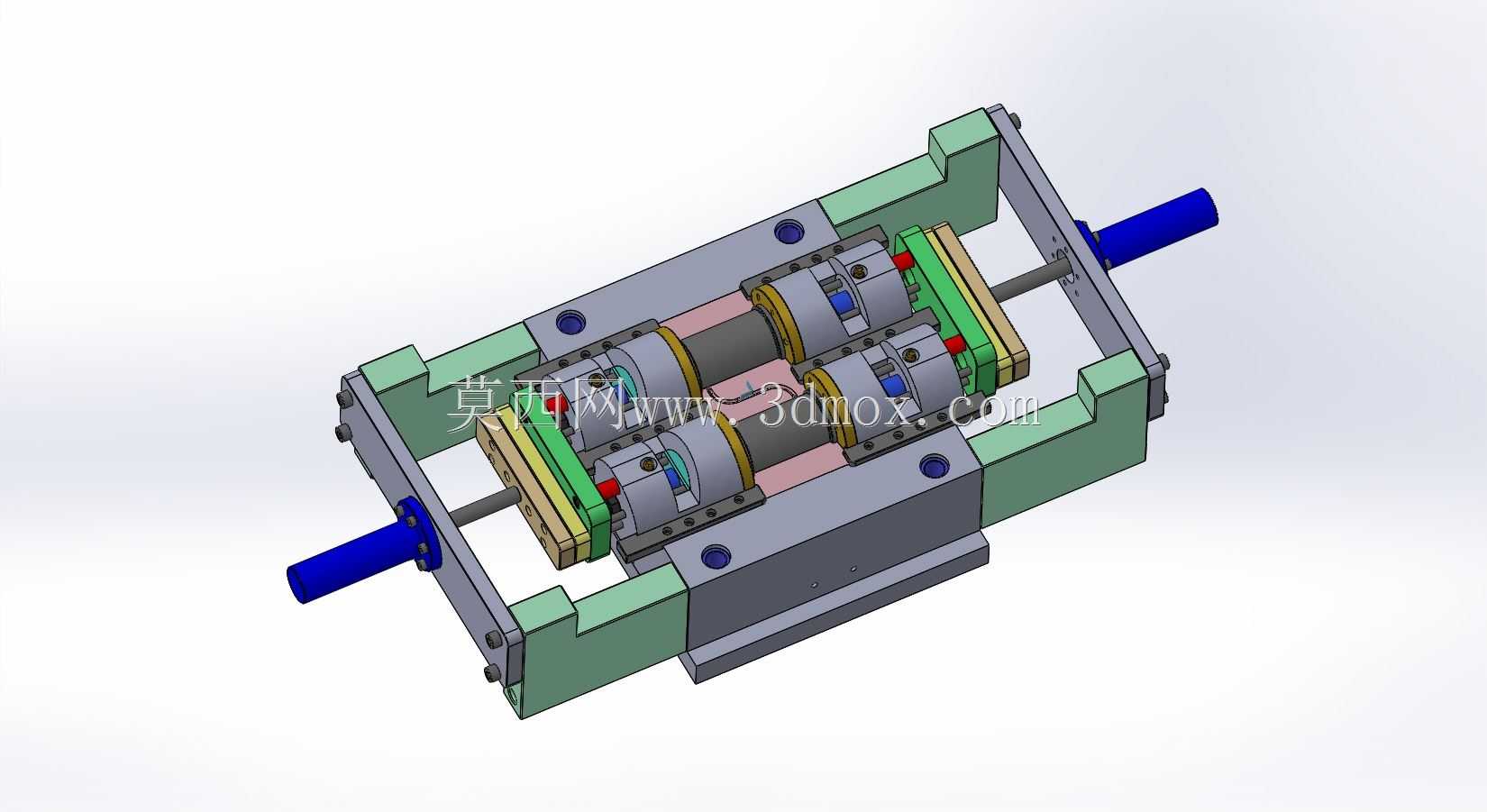

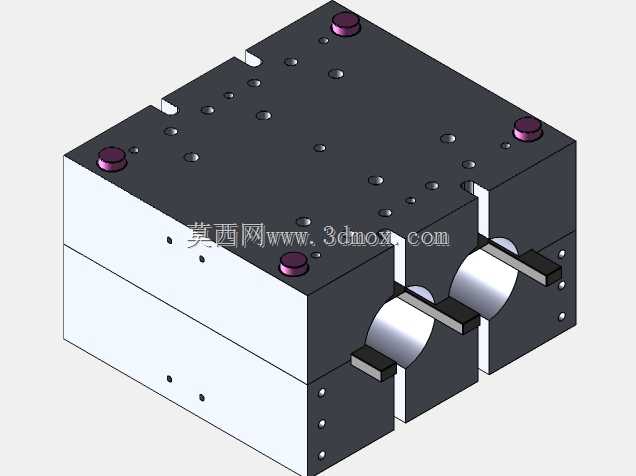

　　从结构布局看，模具主体由定模座板、定模板、动模板、支承块、动模座板及内部型芯镶件组成。顶部灰色模板预留定位环和主流道衬套安装位置，四角布置导柱导套，以承受反复合模时的偏载并保证型腔同轴度。模架外侧绿色板件为抽芯机构的支承和导向区域，内部设置滑块导轨、耐磨板、锁紧块及行程限位面。两侧油缸通过支架固定在模架端部，活塞杆与滑块或型芯连接，连接处保留浮动间隙，用于补偿加工误差和热膨胀差异。

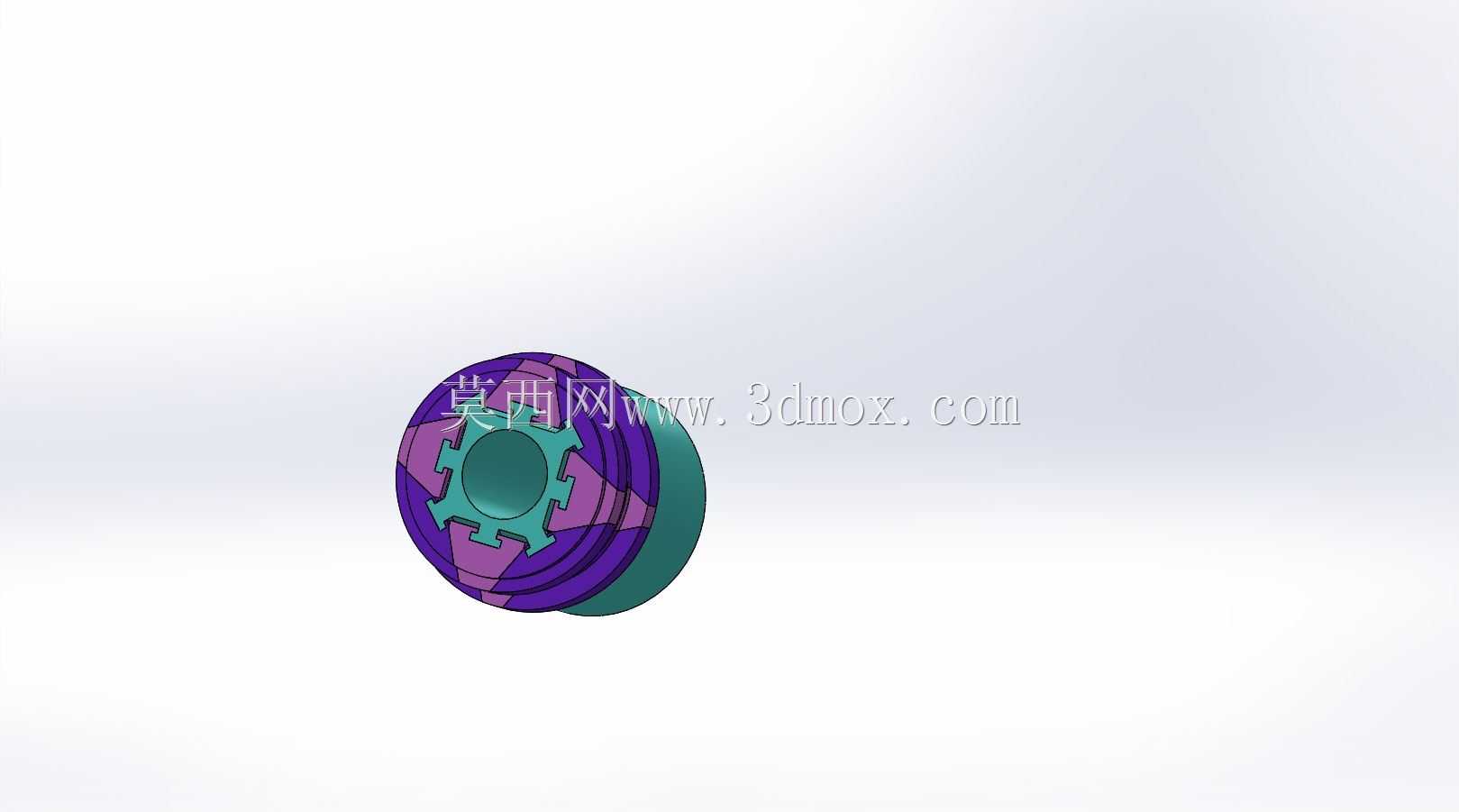

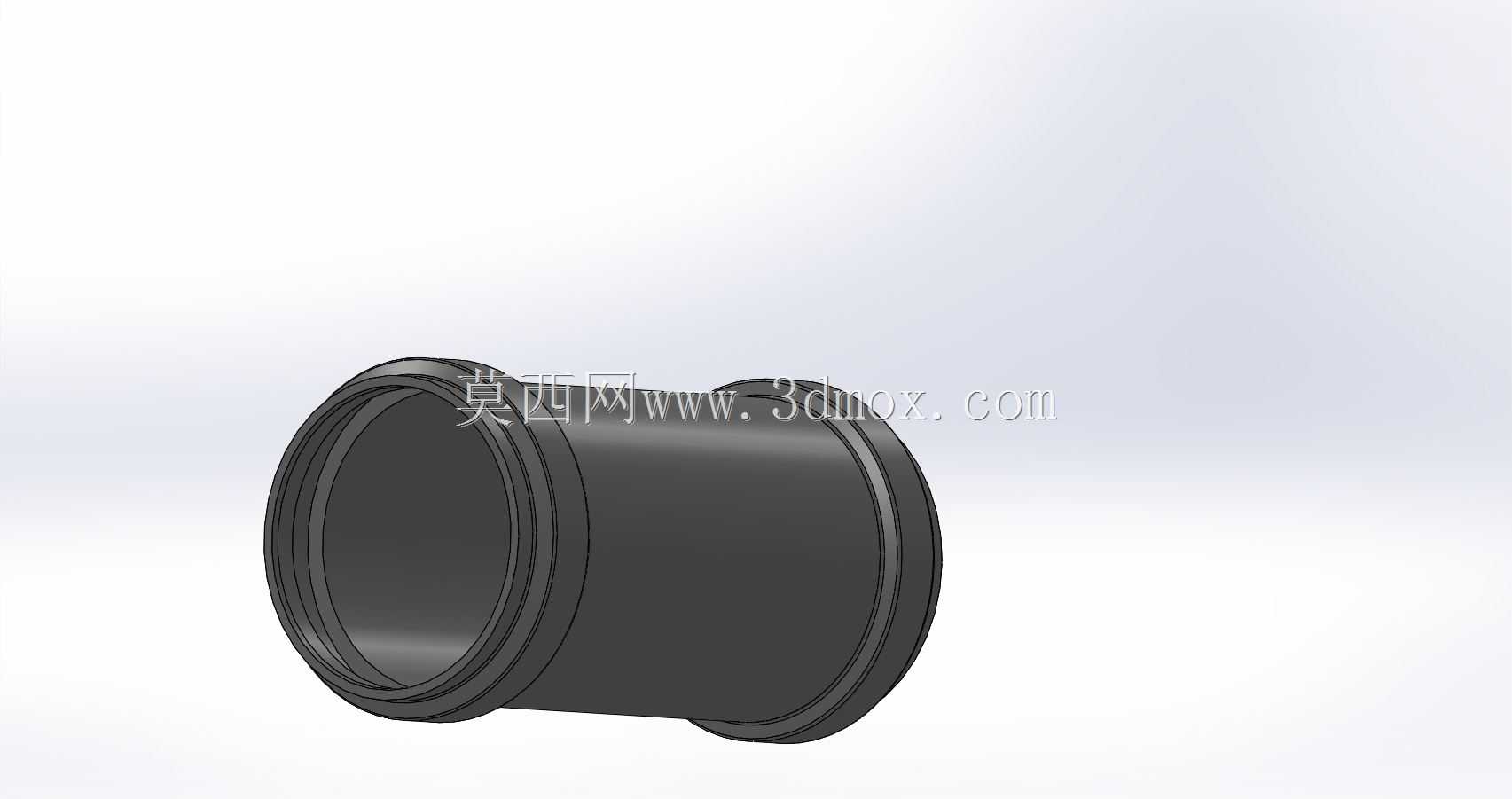

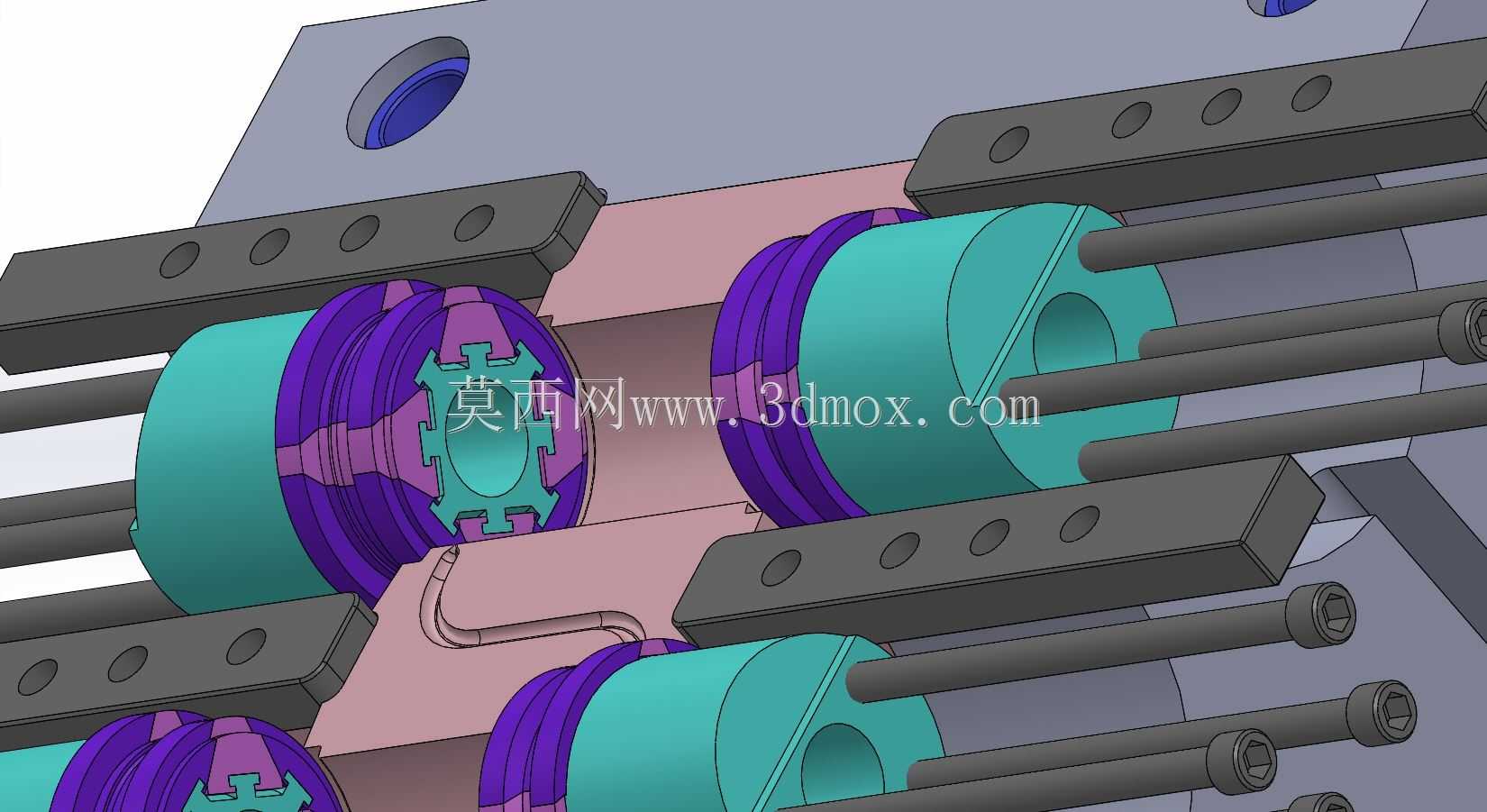

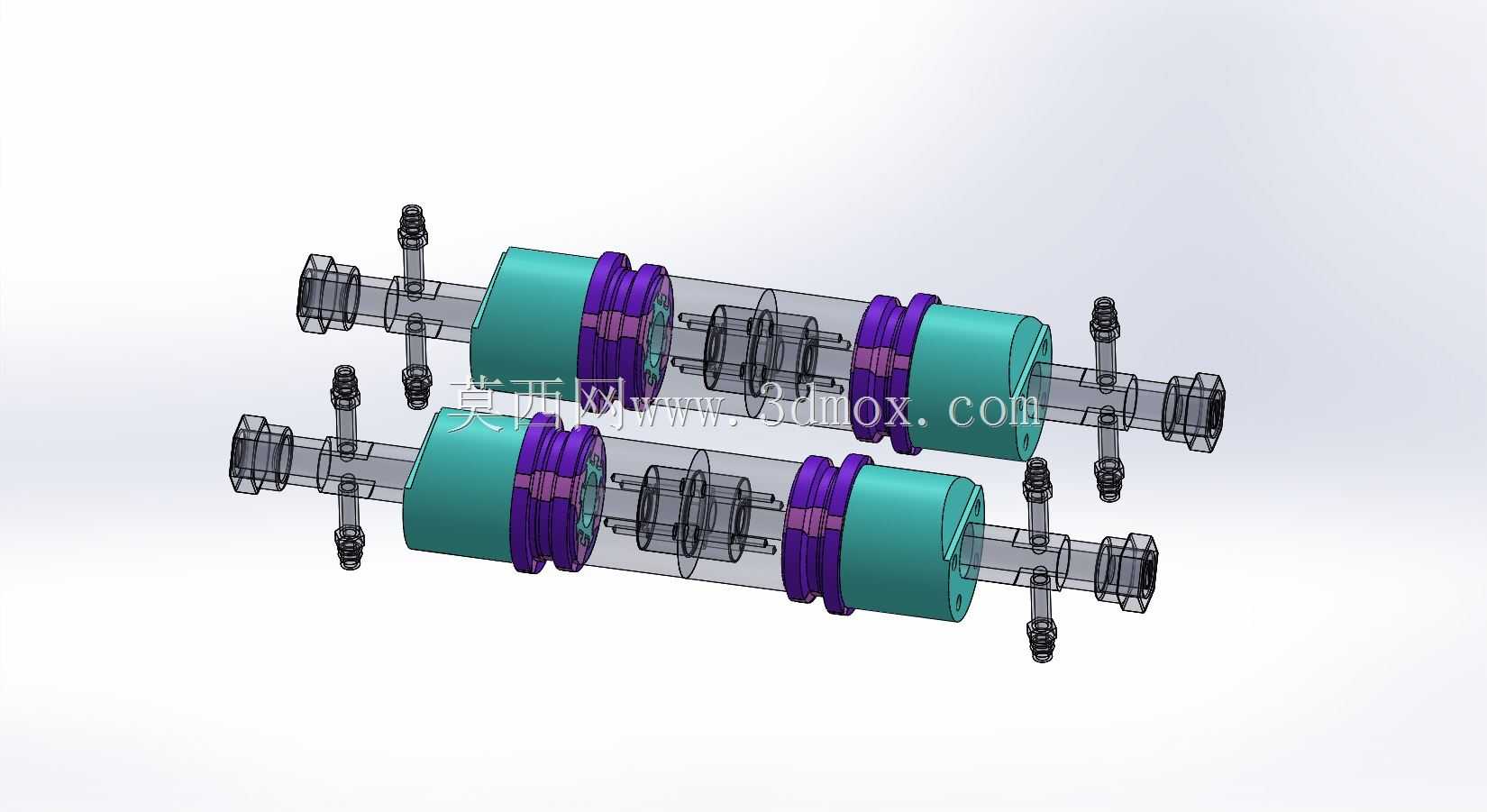

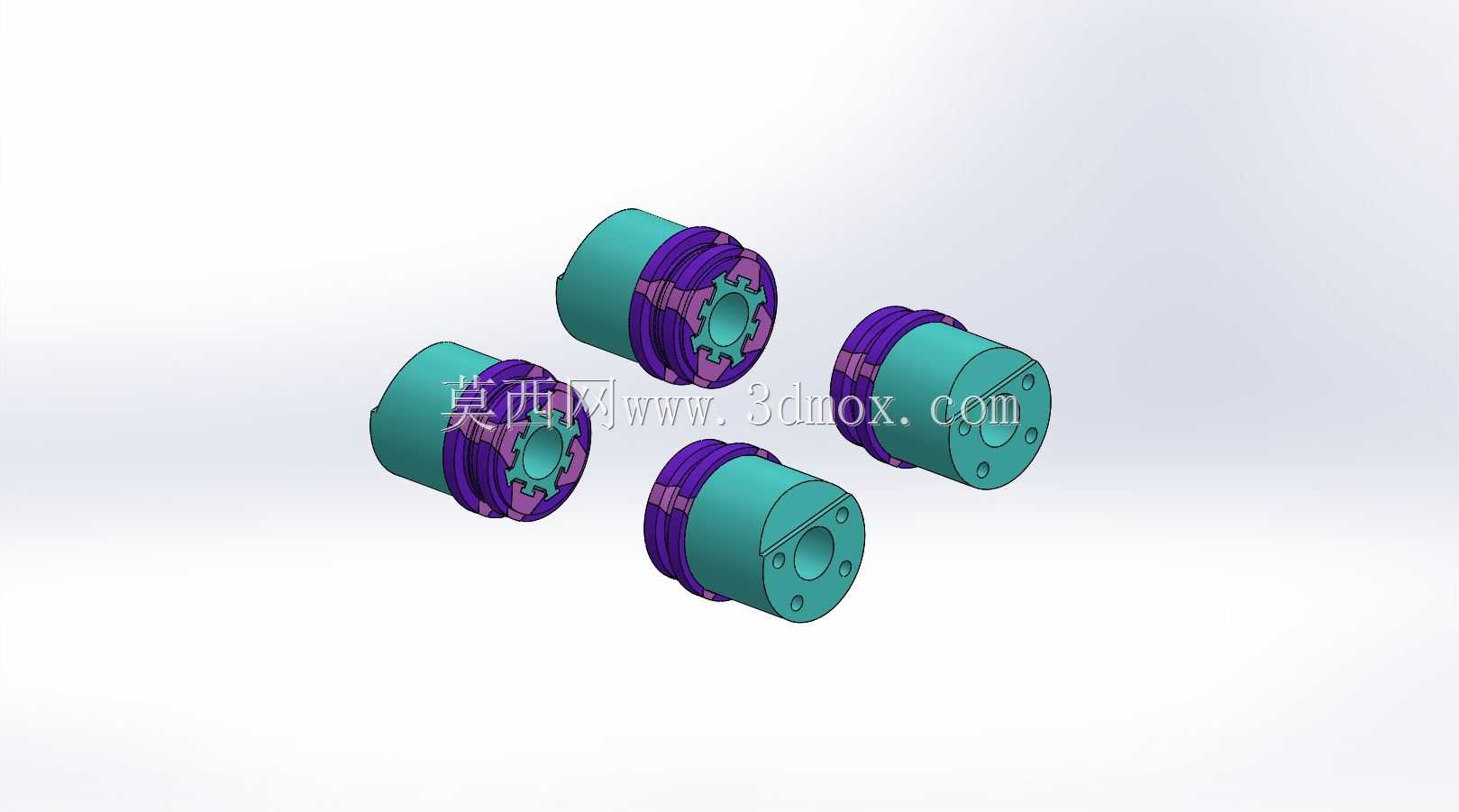

　　管件类制品最常见的问题是内壁拉伤、端部飞边和冷却不均，因此设计时将长型芯的刚度、导向长度和冷却回路放在优先位置。长型芯若悬伸过长，注射压力下容易产生挠曲，导致管壁厚度不均；模型中通过加粗支承段、增加导滑长度以及在合模位置设置锁紧承压面来降低变形风险。型腔周边则采用镶拼式结构，既便于深腔加工和抛光，也有利于在排气不畅的料流末端开设分型面排气槽。冷却水道需要围绕型腔和主型芯均衡布置，侧抽芯内部在空间允许时可设置隔水板或导流通道，以缩短成型周期并减少管件因收缩不一致产生的弯曲。

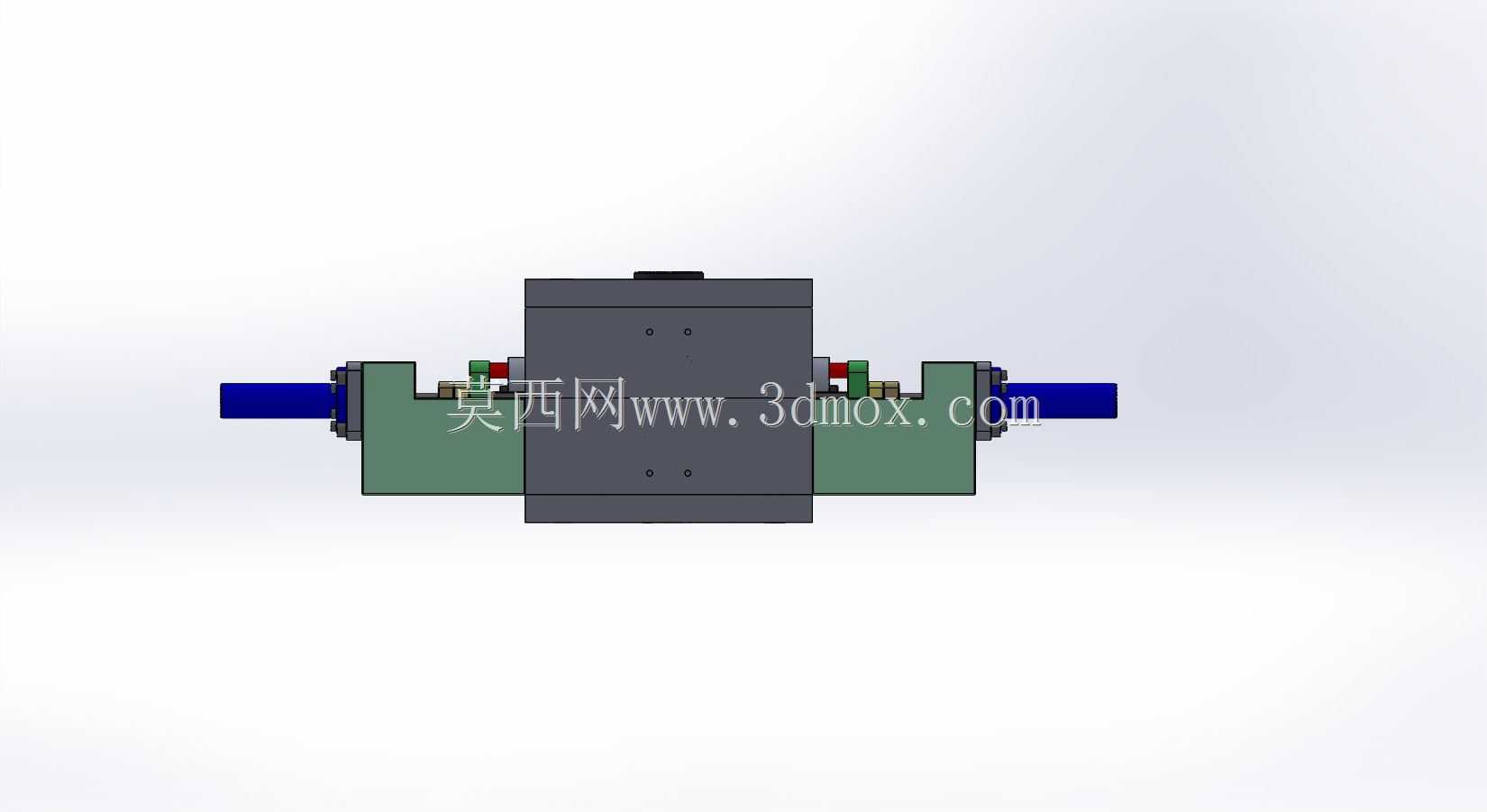

　　外形与安装边界方面，该模具宽度方向由两侧油缸及支架决定，吊装、运输和上机时不能只按模架本体核算占位。油缸外接油管、行程开关和接近感应元件需在模架外侧预留检修空间，避免随模板运动时与注塑机拉杆、安全门或机械手发生干涉。厚度方向需核对注塑机最小模厚、最大开模行程以及顶出行程；长度方向则要核算侧抽芯完全退出后，制件能否自由坠落或由机械手取出。定位环、浇口衬套、顶棍孔和压板槽均应按照目标注塑机参数匹配，不能仅凭三维外观直接投产。

　　在三维建模过程中，这类模具需要重点检查动定模开合方向、侧抽方向和顶出方向之间是否存在运动干涉。滑块闭合后应由锁紧块承受注射侧向力，油缸本身不宜作为高压锁止元件；滑块退出位置应设置硬限位和感应确认，防止半抽状态下合模造成型芯碰撞。对于管件端部的细小卡扣、凸缘或密封面，可在主型芯上采用局部可换镶件，方便磨损后维修，也便于在试模后根据收缩率修正尺寸。整体结构兼顾了深腔管件脱模、侧向孔位成型和自动化取件需求，适合作为管件注塑模方案评审、模架选型校核及抽芯机构设计参考。
