手机外壳双色二次注塑成型模具

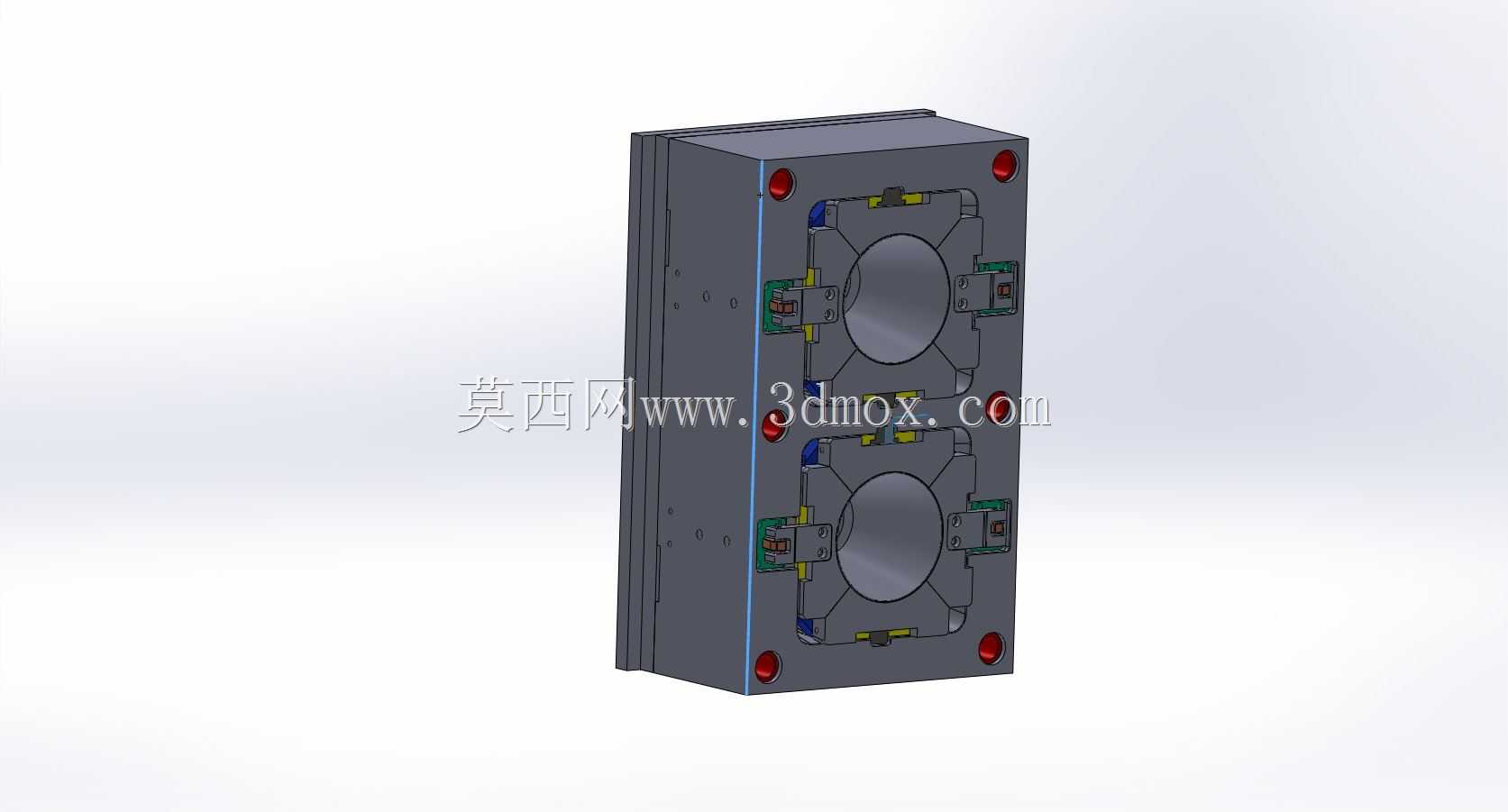

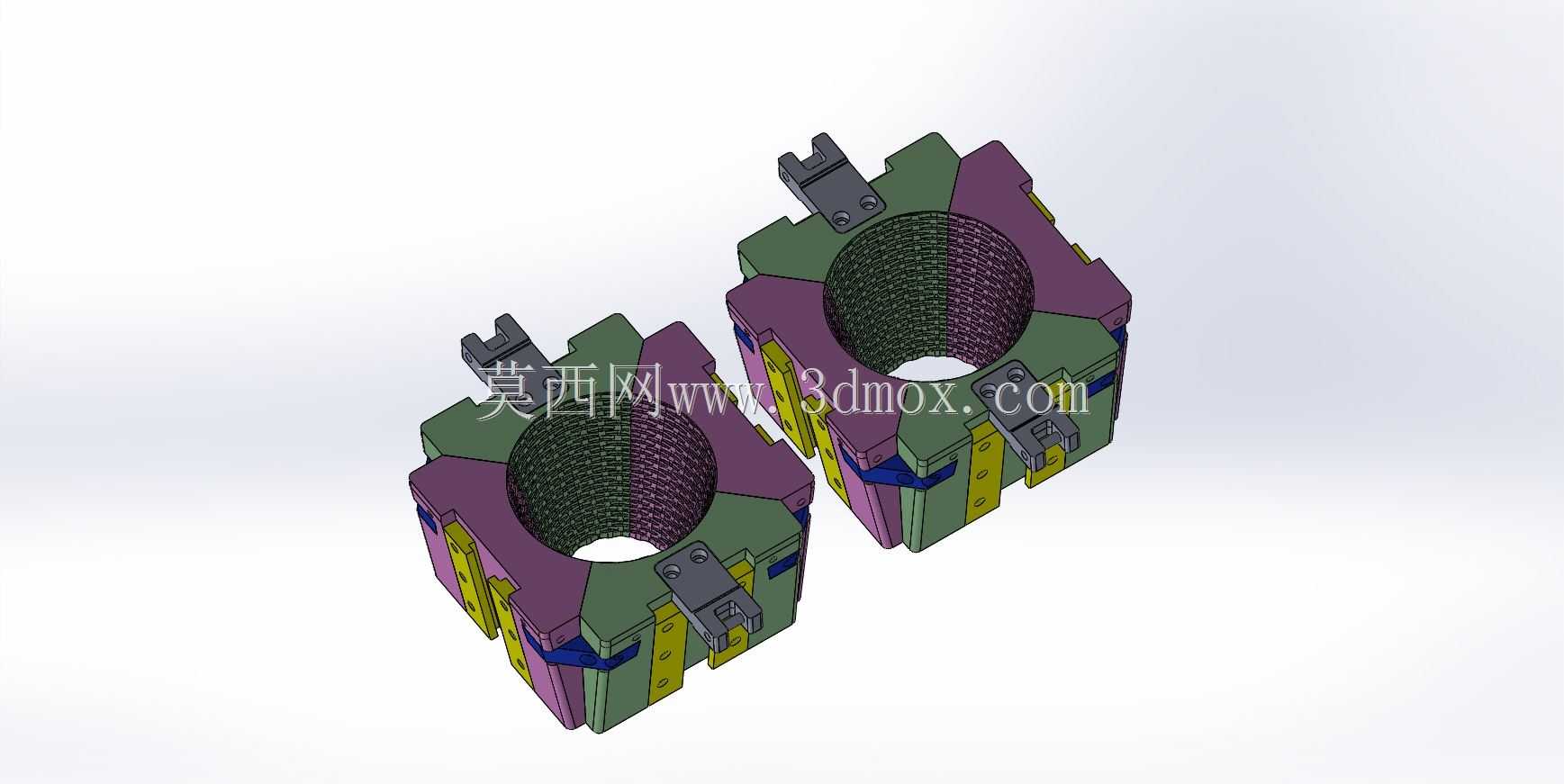

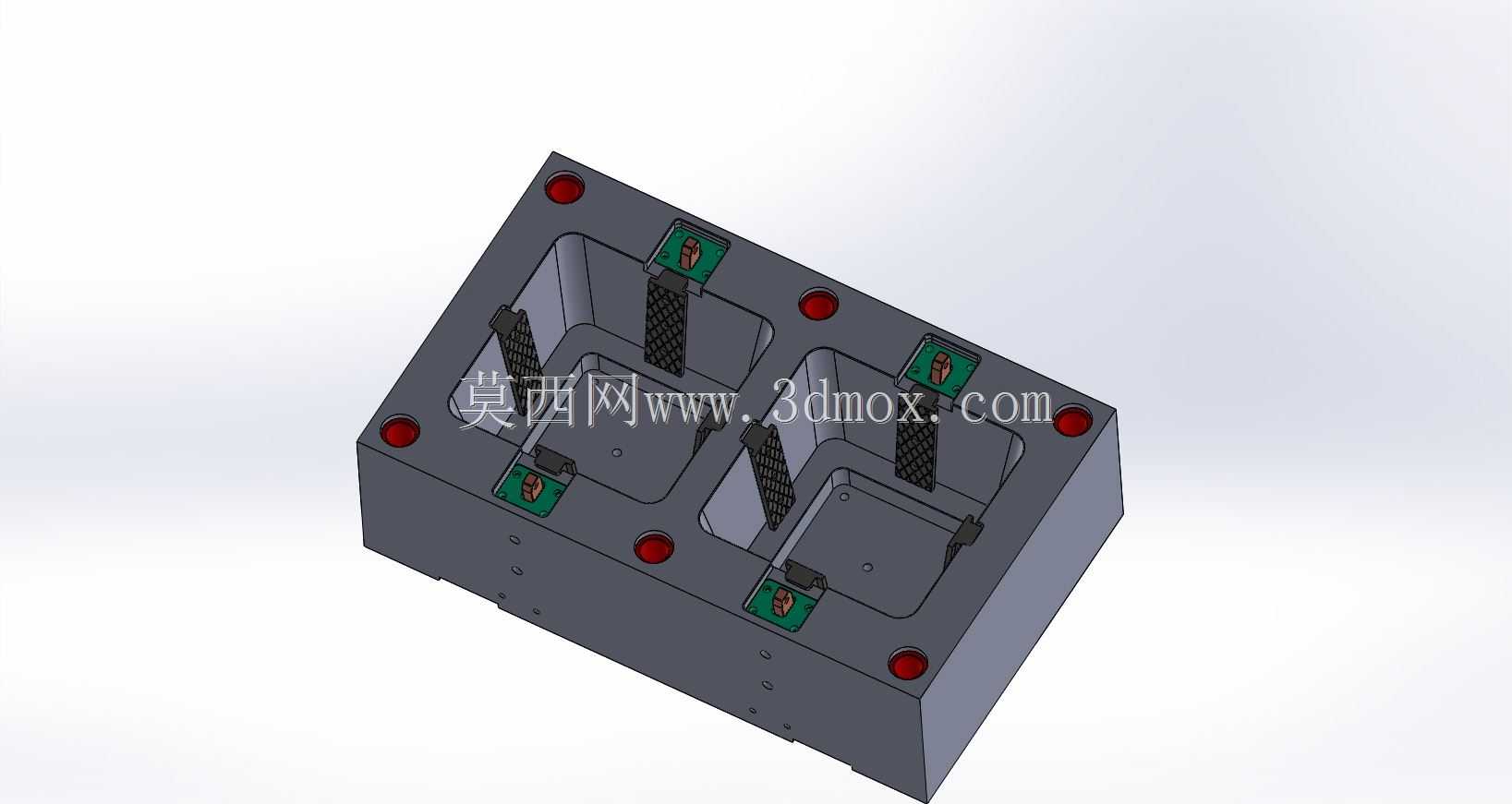

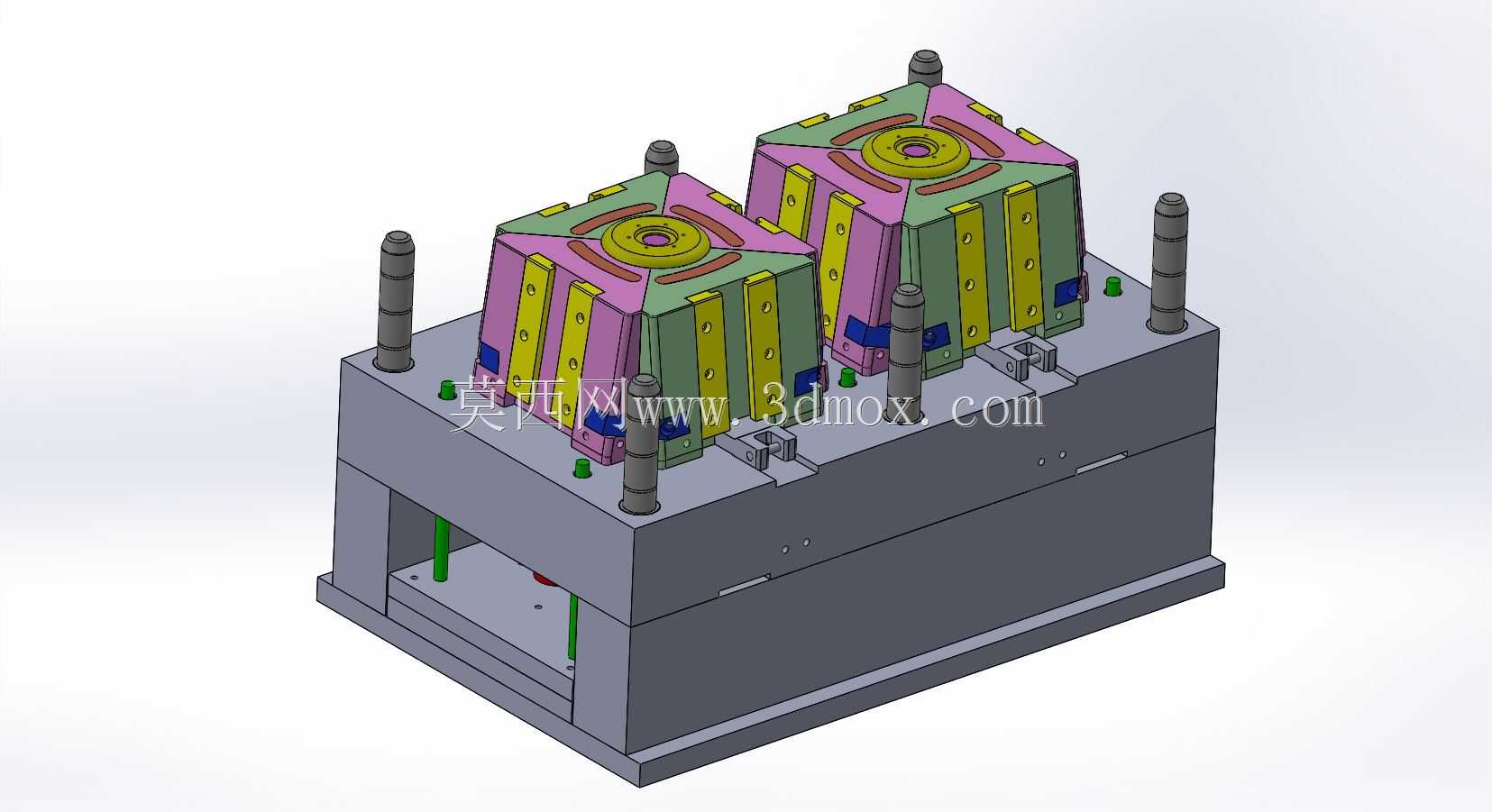

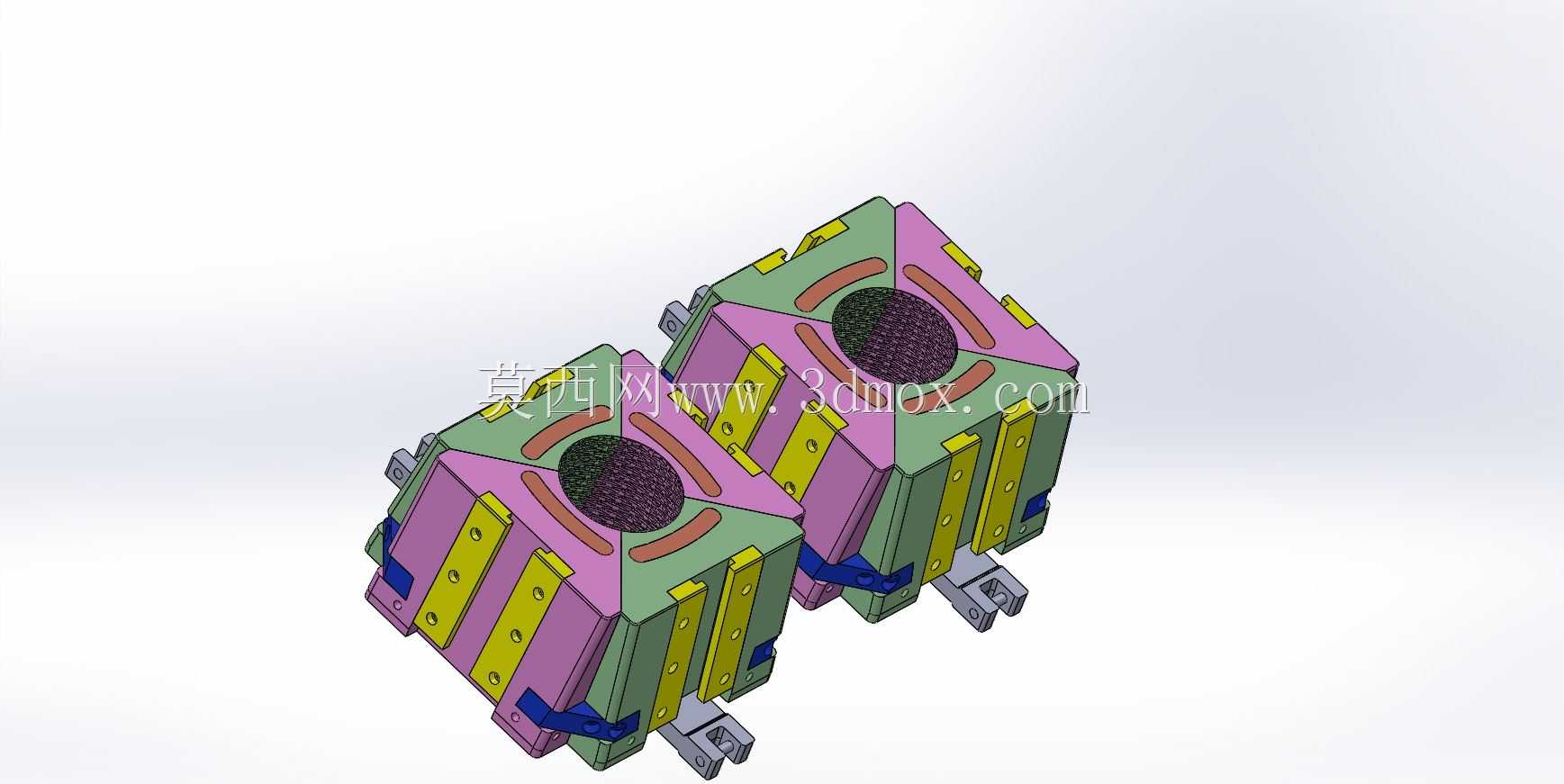

　　这套模具针对消费电子通讯类产品的双色包覆成型需求开发，核心成型对象为6英寸手机类壳体的二次包胶工序，也就是在一次硬胶基体完成注塑后，将预置基体放入模腔完成软胶或异色塑胶的二次注射，实现壳体防滑层、密封边、装饰色带的一体化成型，在手机保护套、便携数码终端外壳、手持通讯设备包覆件的量产场景中应用十分普遍。整套模架采用对称双腔布局，两套模体并列排布，单次开模即可同时完成两件产品的二次注胶，相比单腔结构产能提升接近一倍，适配大批量消费电子零件的节拍要求。模体外部不同功能板块采用差异化配色做结构区分，紫色板块对应二次射胶的型腔侧成型镶块，绿色板块为硬胶基体的定位承载区域，黄色构件为侧向抽芯的锁紧压条，蓝色嵌件为开合模导向的耐磨导轨，

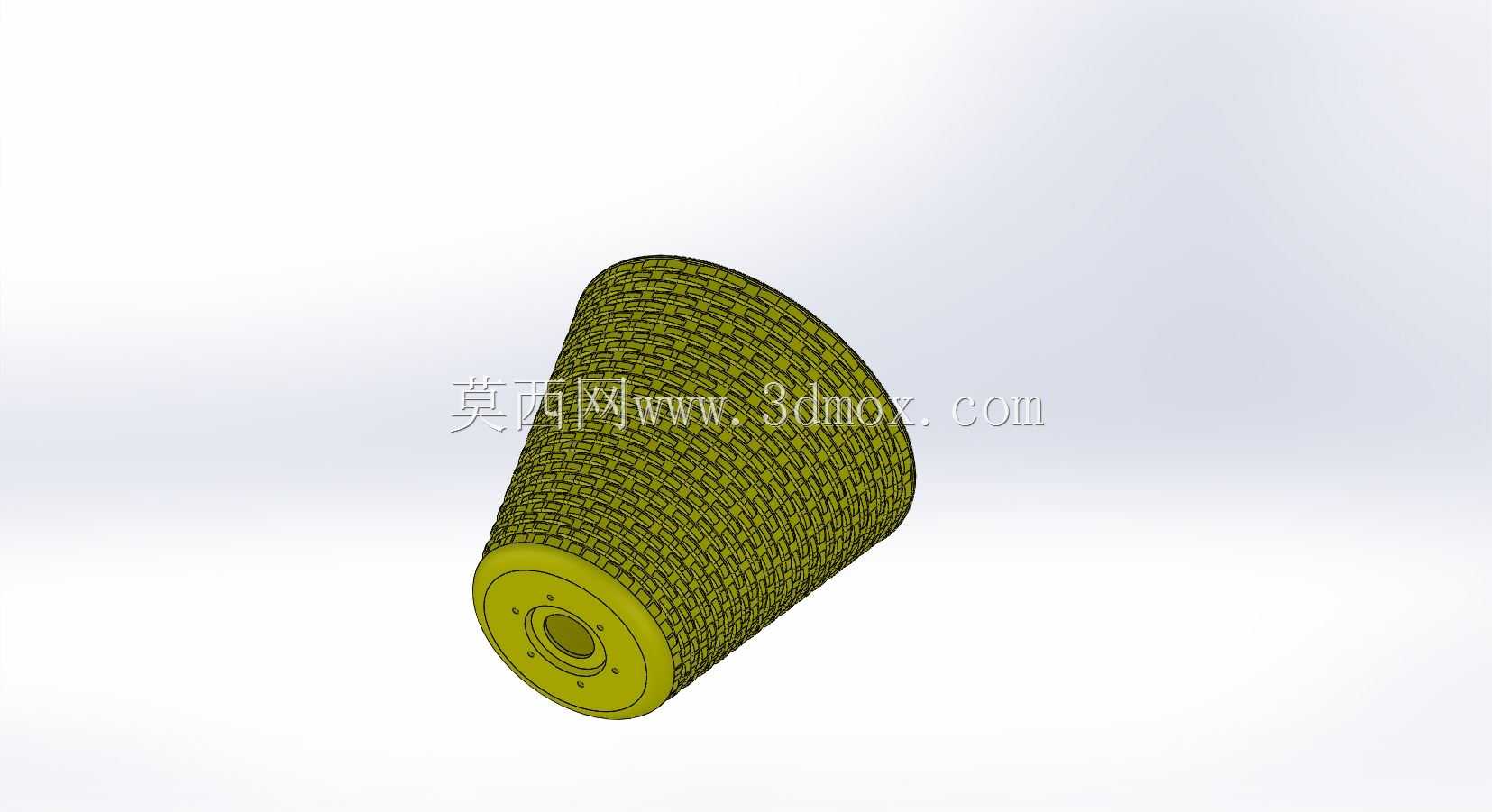

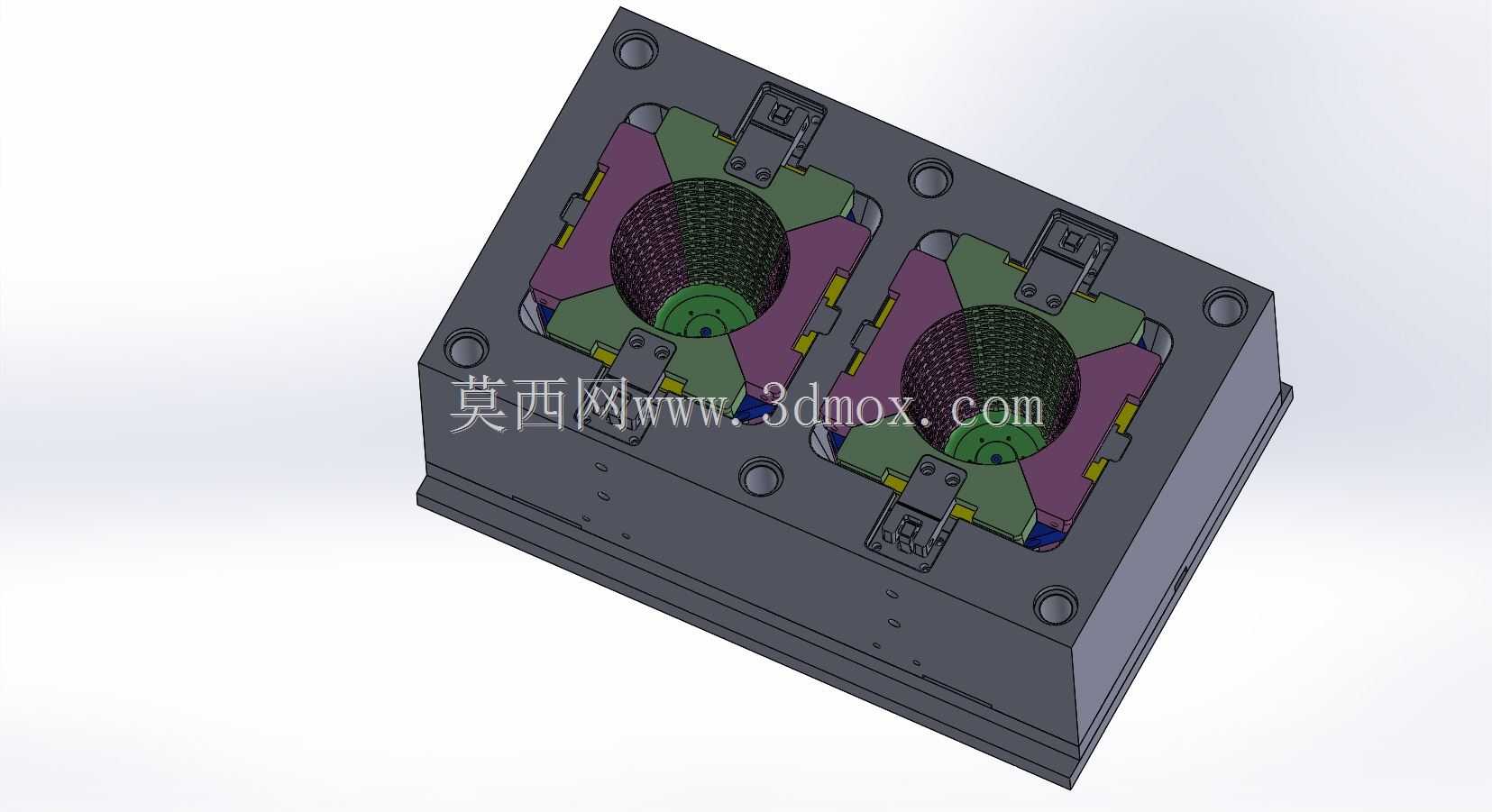

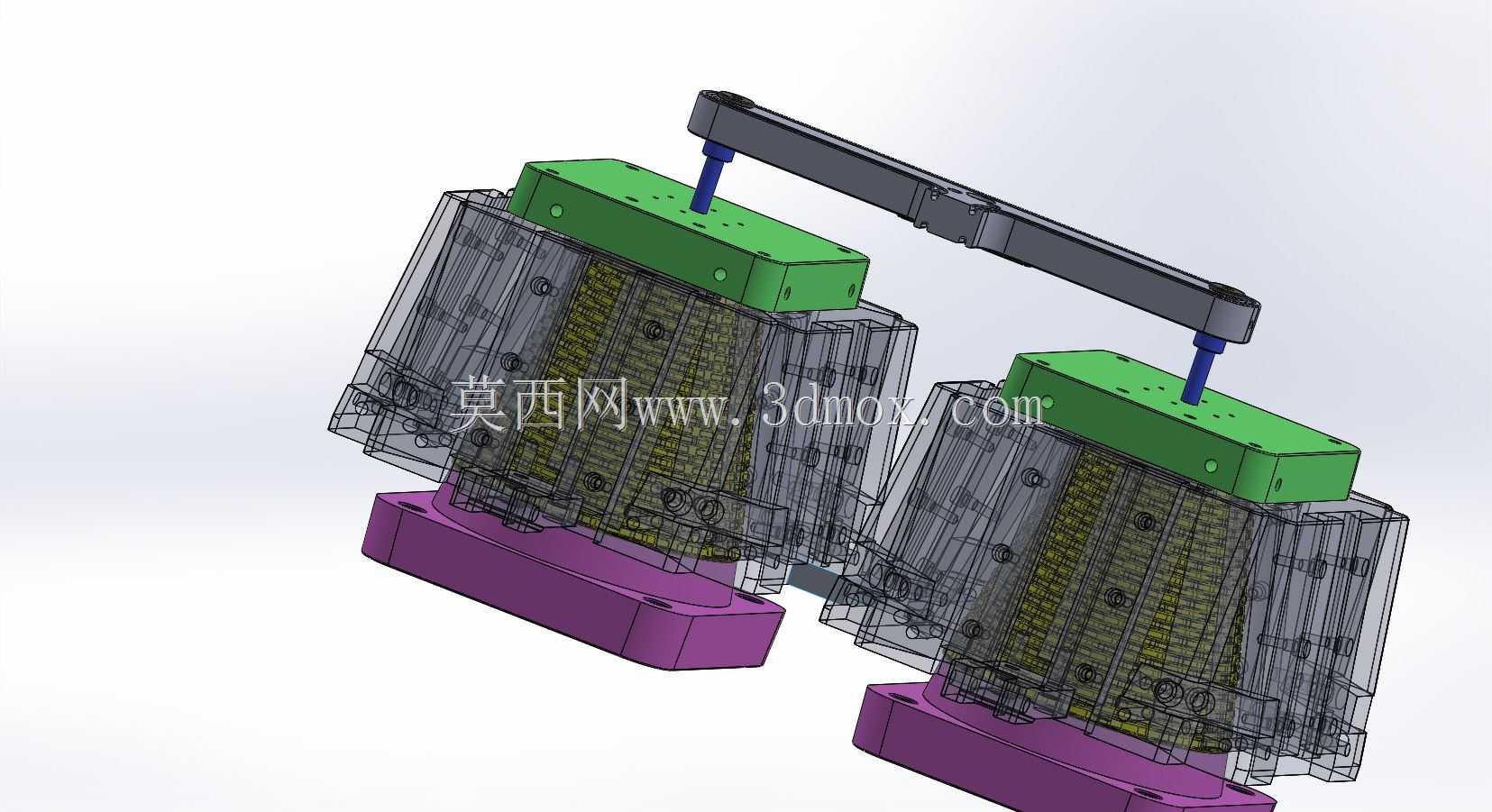

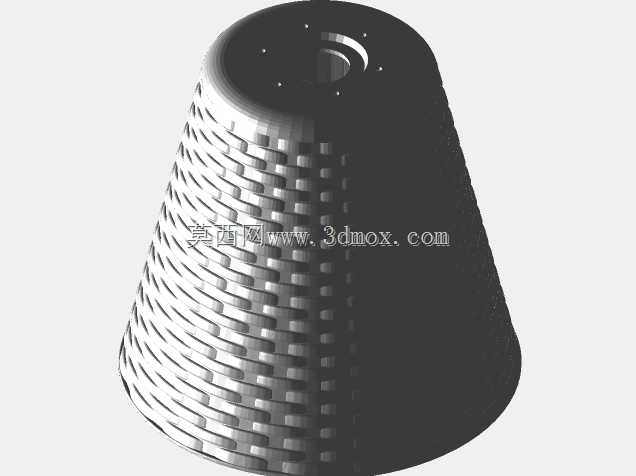

　　顶部黑色铰接构件是模具吊装与开合联动的锁扣组件，各模块边界清晰，在三维结构中可以直接核对各组件的运动干涉关系。从成型逻辑来看，二次注射模最核心的设计难点是预置硬胶件的定位精度，一次成型的硬壳放入模腔后不能出现偏移、翘边，否则二次注胶时高压熔胶会冲偏基体，导致包胶错位、飞边甚至漏胶。这套结构在型腔内设置了多组与硬壳外轮廓完全贴合的定位止口，沿壳体周向分布六个径向定位支撑点，合模时侧向滑块先动作将硬壳周向压紧，之后主分型面再完成锁模，避免预置件在射胶压力下发生位移。模腔内部的纹理区域对应壳体外侧的防滑网格纹，二次注射的软胶会在该区域形成均匀的防滑包覆层，纹理深度控制在0.15mm左右，既保证握持摩擦力，又不会出现胶层过厚导致的缩水缺陷。

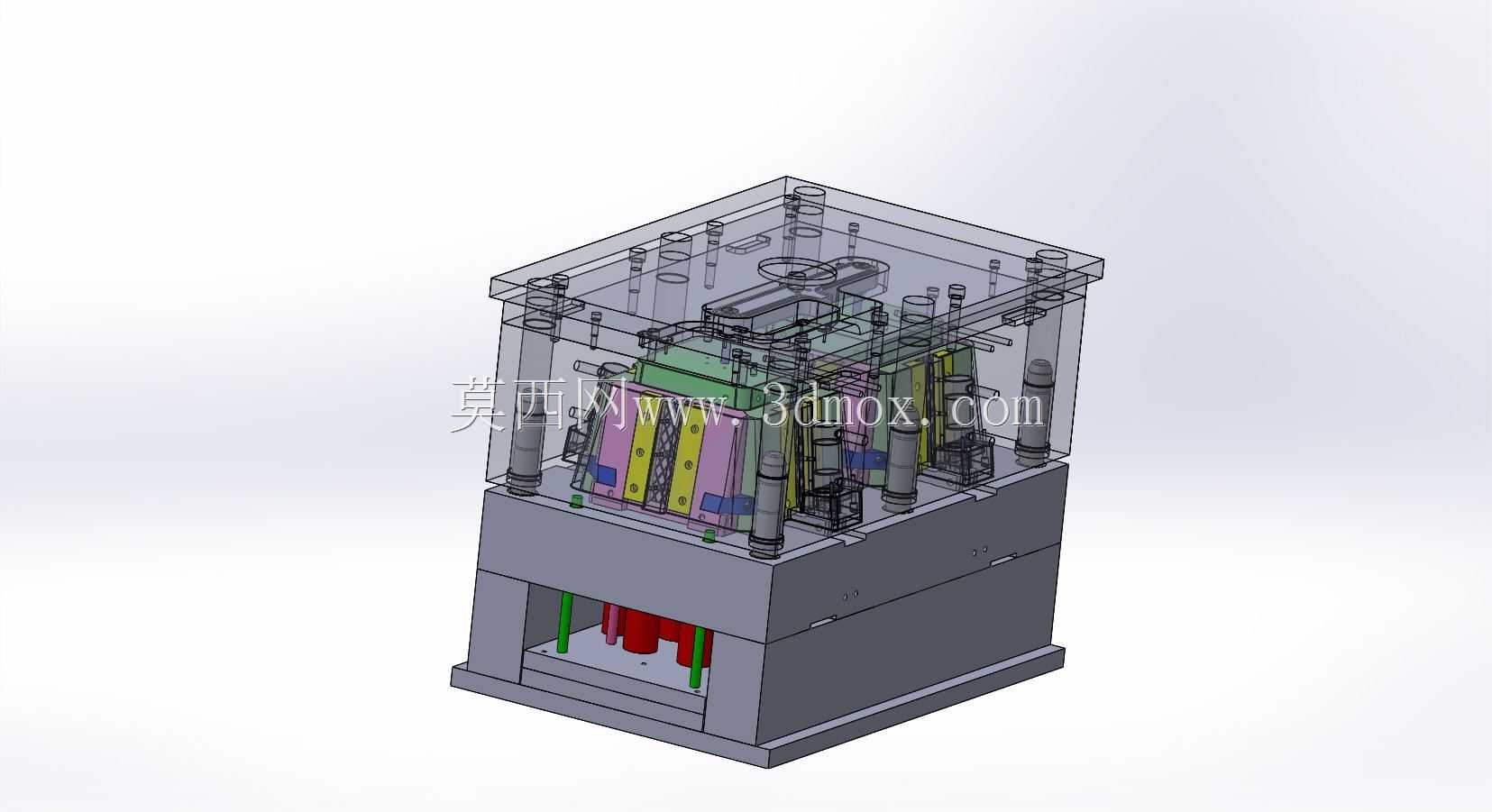

　　模具的侧向抽芯结构采用斜导柱驱动滑块方案，黄色压条为滑块的锁紧楔块，合模状态下楔块完全贴合滑块背面，承受射胶过程中模腔内部的径向涨型力，避免滑块受压力后退产生飞边；开模时斜导柱带动滑块沿蓝色导轨侧向退出，抽芯行程预留12mm安全余量，完全避开壳体外侧的倒扣结构，保证产品可以顺利顶出。模具的整体外形为近似方形的柱体结构，单套模体的外接轮廓尺寸控制在350mm见方以内，并列双腔的总安装宽度约720mm，适配250吨级卧式注塑机的拉杆间距，安装时模架底部通过标准压板固定在注塑机动定板上，定位圈采用行业通用100mm直径规格，直接和注塑机定板定位孔配合，射嘴口对准主流道中心，安装边界不需要对设备做额外改造。冷却回路围绕模腔环形布置，

　　在成型镶块内部距离型腔表面18mm位置排布循环水路，进出水接头从模体侧部引出，接模温机后可以分别控制硬胶侧和软胶侧的模温，二次注胶时软胶侧模温适当调高以提升熔胶流动性，硬胶侧保持较低温度避免预置基体受热变形。整套结构的所有运动部件都预留了合理的配合间隙，滑块导轨面做淬火硬化处理，合模导向部件设置了提前导正段，三维建模过程中可以直接模拟开合模全行程动作，核对锁扣、滑块、顶出板的运动时序，提前发现干涉风险，对同类双色包胶模具的结构设计有直接的参考价值。
