通讯手柄外壳一模八腔注塑模具

　　这套模具针对通讯手持终端的握持类外壳件开发，型腔布局采用左右对称的八腔排布方式，模架主体为紫色成型板结构，板件四角预留导柱与安装固定孔位，整体外轮廓为规整矩形，边角做倒角处理，适配标准注塑机的拉杆间距与装夹尺寸。从量产场景来看，这类模具主要服务于消费电子周边配件的批量注塑生产，成型零件为带曲面握持弧度的薄壁壳体，壳体内部预留卡扣、装配柱与走线槽结构，外观面要求光滑无熔接痕，因此型腔排布时特意将各型腔的进料点设置在壳体非外观侧，避免浇口痕迹残留于用户握持接触的外表面。

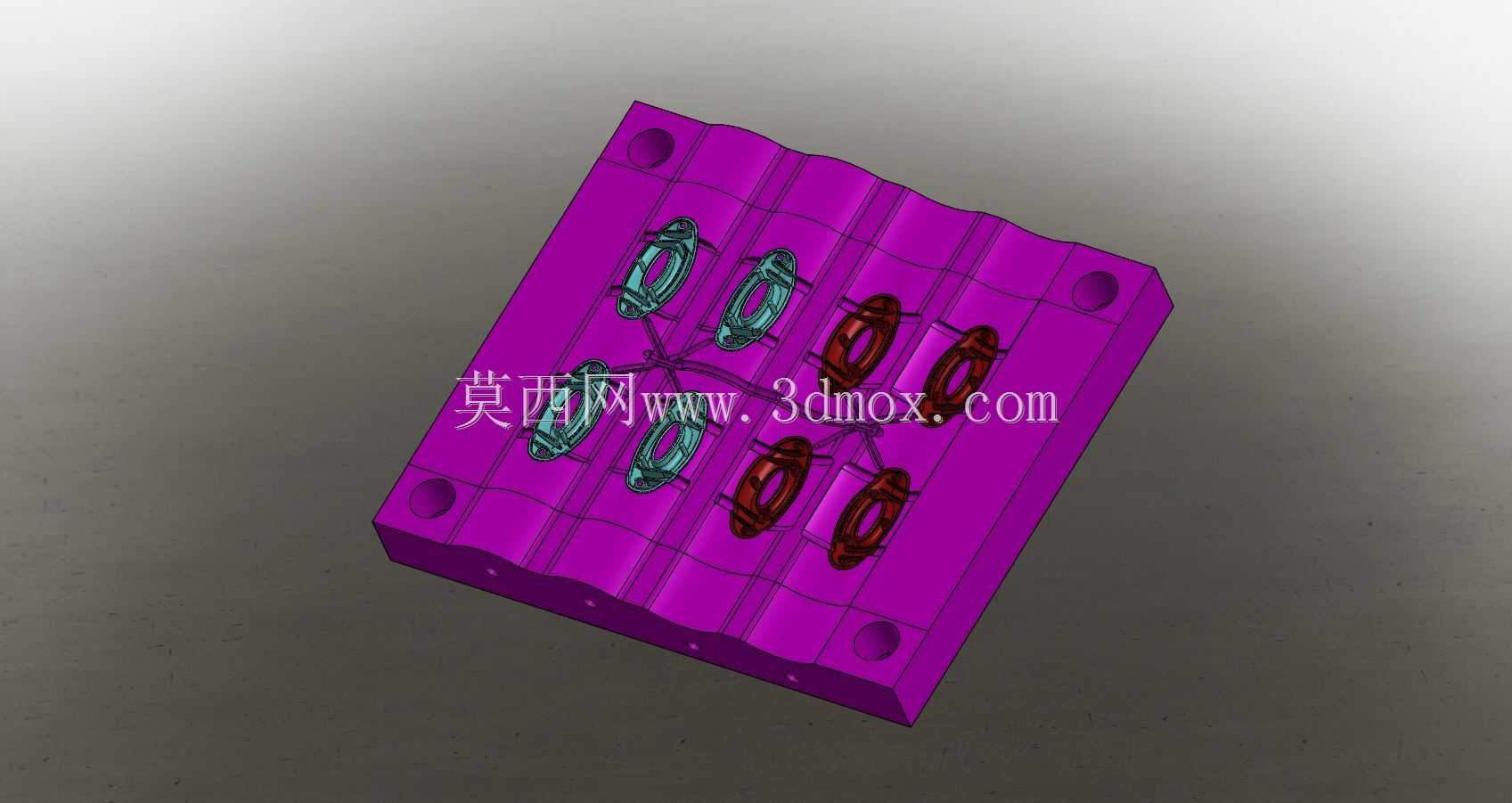

　　模具的分型面沿壳体最大轮廓线拆分，动定模合模后，八组型腔围绕中心浇注通道对称分布，分流道采用平衡式布置，从主流道末端向四周均匀延伸至每个型腔的进料口，流道截面尺寸经过充模模拟校核，保证熔融塑料在同一时间填充至各型腔末端，减少不同腔制品出现充填不足、飞边或内应力不均的问题。冷却回路在成型板内沿型腔间隙迂回排布，水路距离型腔壁的间距保持均匀，避免局部冷却速率差异导致壳体翘曲变形，针对壳体上的深腔装配柱位置，配套设置独立的冷却镶件，缩短厚胶位区域的冷却周期。

　　脱模结构采用顶针均匀布置方案，顶针点位避开壳体外观面与卡扣配合位置，分布在壳体边缘、装配柱底部等受力稳定区域，开模时动模侧随注塑机移动分型，浇注凝料由拉料杆带出，制品在顶针作用下平稳脱离动模型腔，不会出现顶白、顶穿薄壁结构的问题。模具的导向系统依靠四角导柱导套配合，合模过程中动定模先通过导柱完成初定位，再由分型面的精定位锁块消除型腔错位偏差，保证八腔制品的壁厚均匀一致，合模承压时模板受力均匀，不会出现局部涨模导致的制品飞边。

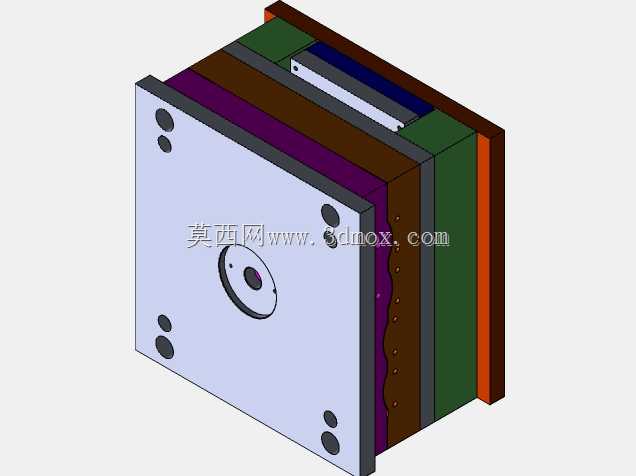

　　从安装边界来看，模具整体厚度适配常用卧式注塑机的最大模厚与最小模厚调节范围，顶部定位环与注塑机定模板中心孔匹配，主流道衬套弧度与注塑机喷嘴球头贴合，四周压板槽可直接使用标准压块固定在机床模板上，不需要额外改装转接板。模具侧面预留冷却水嘴、顶出孔与复位杆的对应安装位置，接入机床温控系统与顶出系统后即可完成试模调试。针对通讯外壳常用的ABS、PC+ABS等成型材料，模具的型腔表面做抛光处理，成型后壳体外观面可直接进行后续喷涂、丝印工序，不需要额外大量打磨。八腔的排布设计在保证单腔制品成型精度的前提下，大幅提升单次注塑循环的产出数量，平衡了模具制造成本与量产效率，适合手持通讯配件、小型消费电子壳体类零件的连续大批量生产，模具维护时可单独拆分单个型腔的镶件，当某一腔出现磨损或损伤时，不需要拆卸整套模具即可更换对应镶件，减少停机维护的时间成本。
