通讯塑料盖板精密注塑成型模具结构

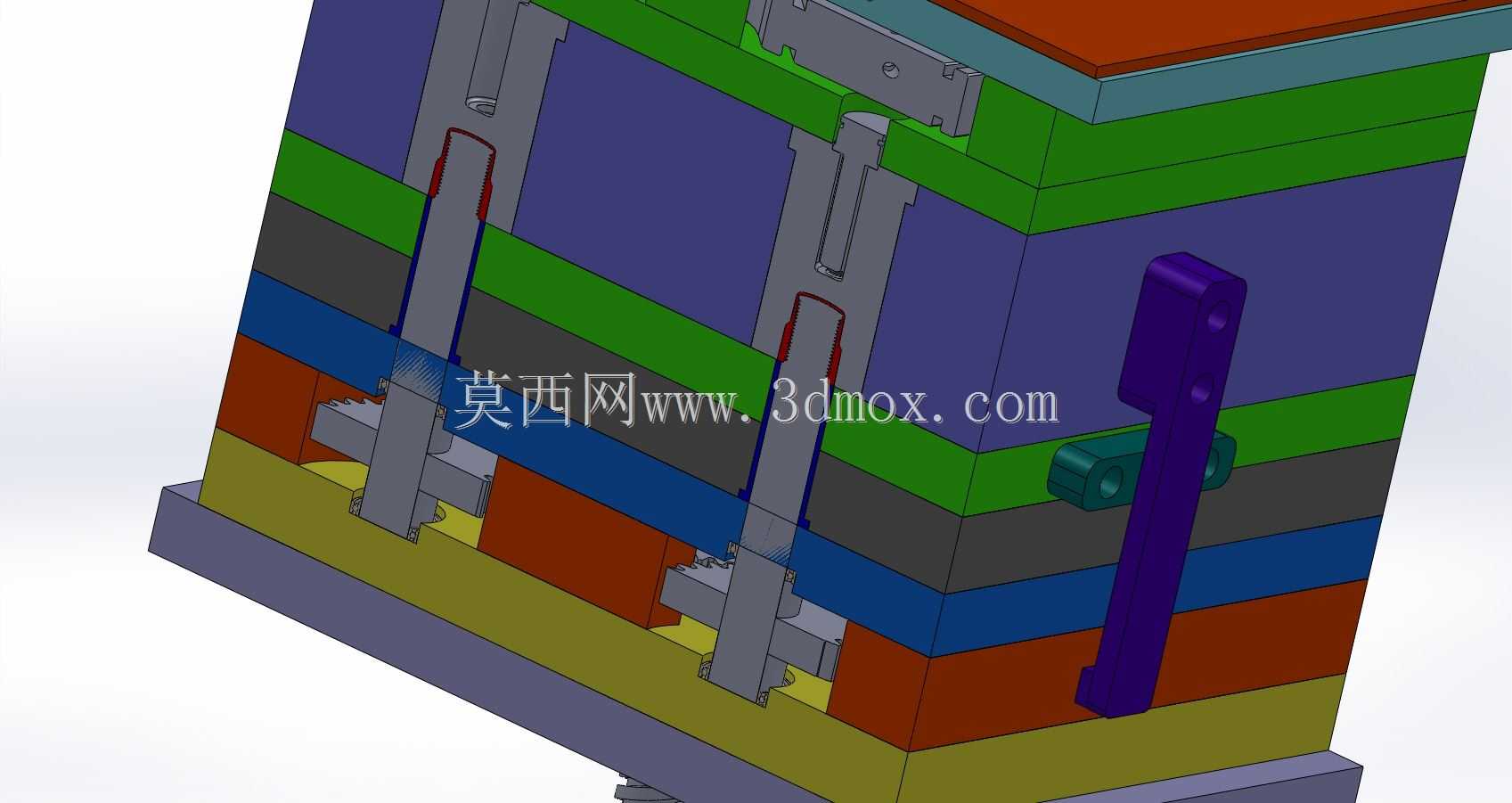

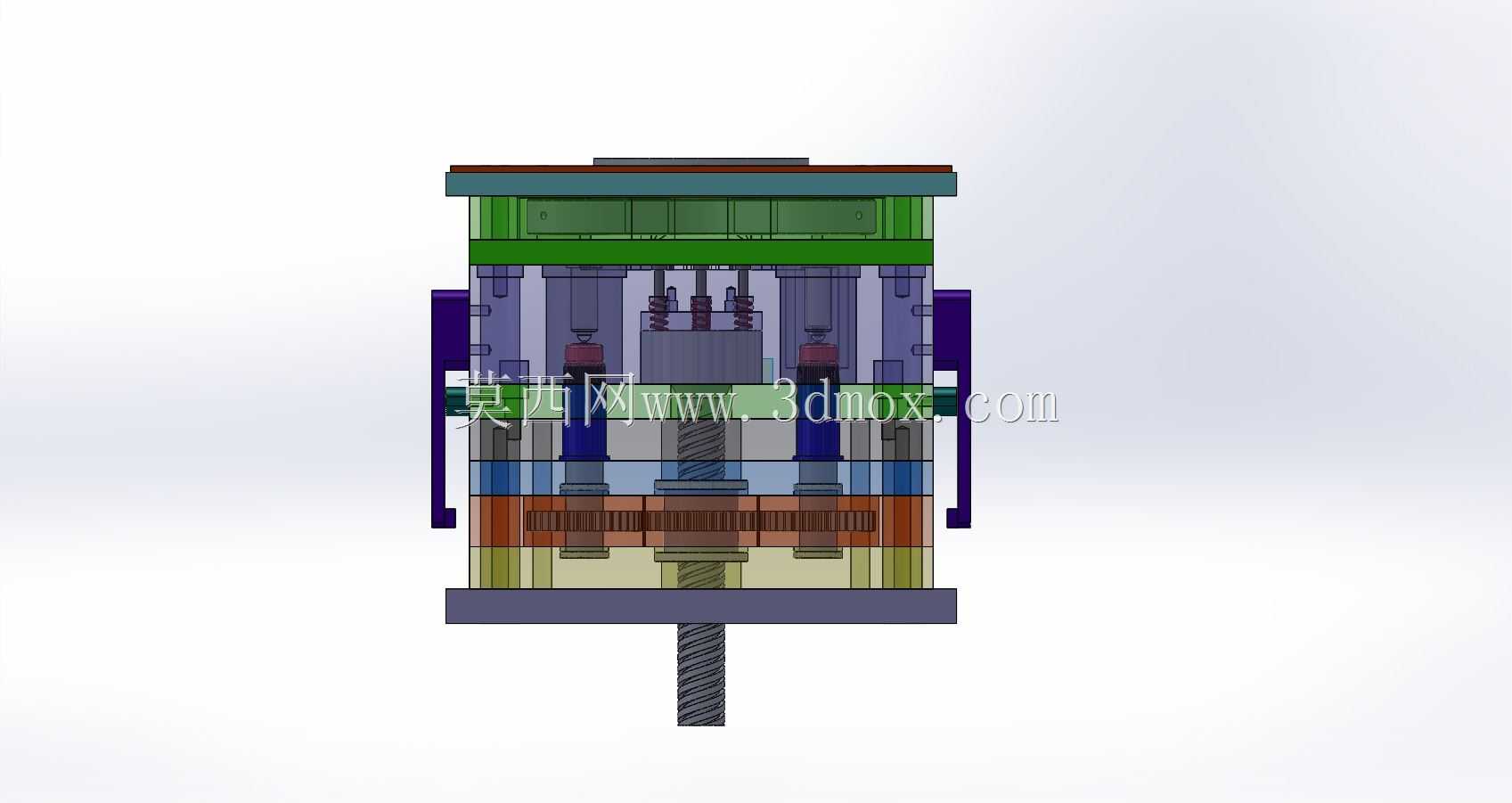

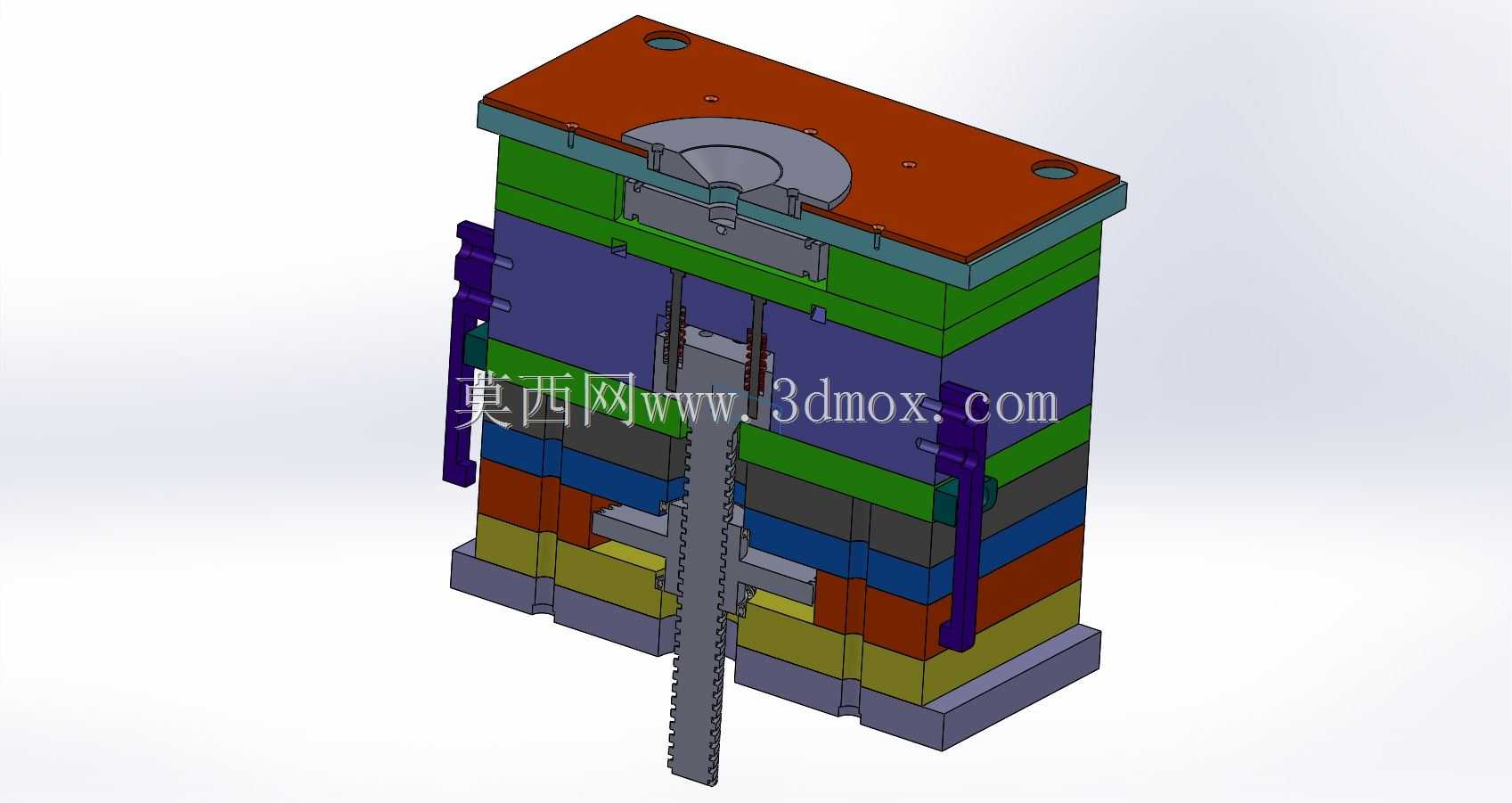

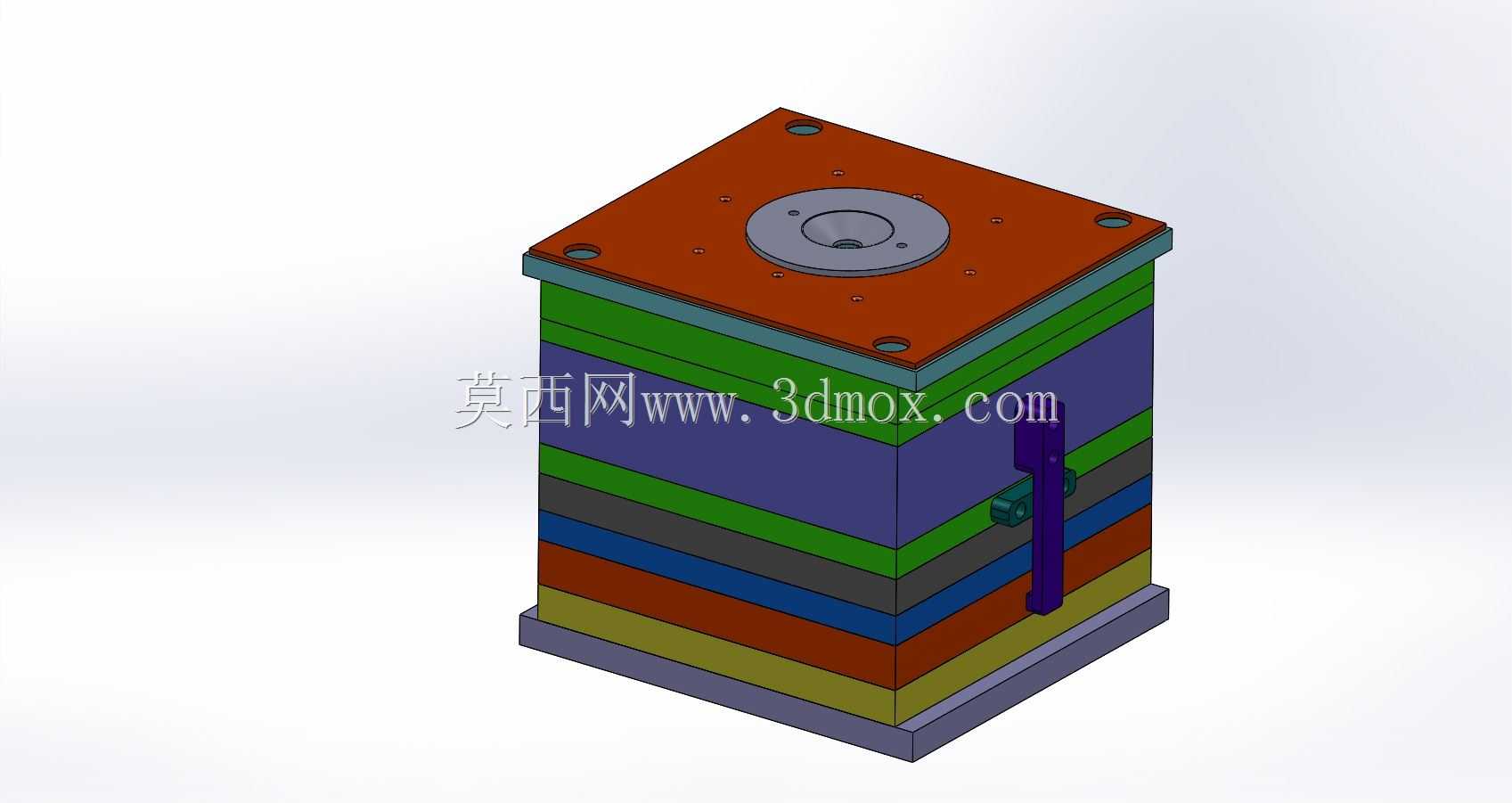

　　这套三维结构围绕通讯终端塑料盖板的批量注塑成型展开，整体采用层叠式标准模架布局，各功能板件按注塑工艺顺序由上至下排布，顶部设置定位环与主流道衬套，直接对应注塑机射嘴的对中安装位置，现场上机时可快速完成模具与设备定模板的同轴定位，减少试模阶段的对中调整工作量。模具侧向设置的紫色构件为锁模扣组件，在开模过程中控制各模板的开启顺序，保证流道凝料与产品先在指定分型面完成分离，避免开模动作不同步拉伤盖板外观面。

　　从实际生产场景看，这类模具主要安置在卧式注塑机工位，适配通讯产品外壳类薄壁塑件的连续生产，成型后的塑料盖板可直接用于通讯终端、便携电子设备的外装防护部位，承担遮挡内部元器件、提供装配定位基准、保证外观平整度的作用。盖板类塑件通常壁厚较薄、外观面要求高，模具在型腔侧预留了均匀的冷却回路布置空间，多层模板之间的水路可沿型腔轮廓环绕布设，缩短成型周期的同时控制塑件翘曲变形。

　　结构设计阶段优先保证分型面贴合严密，主分型面沿盖板最大轮廓线设置，合模时锁模力均匀传递到型腔周边，防止注塑充模阶段出现飞边。浇注系统从顶部主流道进入后，经分流道将熔融塑料输送到型腔进料点，进料位置选在盖板非外观区域，后续去除浇口痕迹不会影响成品外观质量。模具四周的导柱导套组件在开合模全程提供高精度导向，避免动定模发生错位，保证盖板四周壁厚均匀一致。

　　脱模机构布置在模架底层空间，顶出元件对应盖板内侧的加强筋与装配柱位置，顶出力均匀分布在塑件刚性较好的区域，防止顶出过程中盖板出现发白、变形甚至顶穿缺陷。回程机构配合复位杆在合模时将顶出板准确推回初始位置，为下一次注塑循环做好准备。模架整体外形为规整立方体，顶部板件预留的多个安装孔对应注塑机模板的装夹码槽，侧向边界无突出干涉构件，吊装、上机、固定的操作空间都符合车间常规作业要求。各层模板的厚度按照受力需求分配，型腔固定板厚度满足注塑压力下的刚性要求，不会因长期交变载荷出现模板凹陷变形。模具底部的支撑构件均匀排布在顶出空间周边，减少注塑时动模侧的挠度变形，保证盖板成型尺寸长期稳定。整套结构把浇注、冷却、导向、顶出、顺序开模功能整合在紧凑模架内，适配通讯塑料件高精度、大批量的成型需求。
