塑料防护格栅注塑模具总装结构

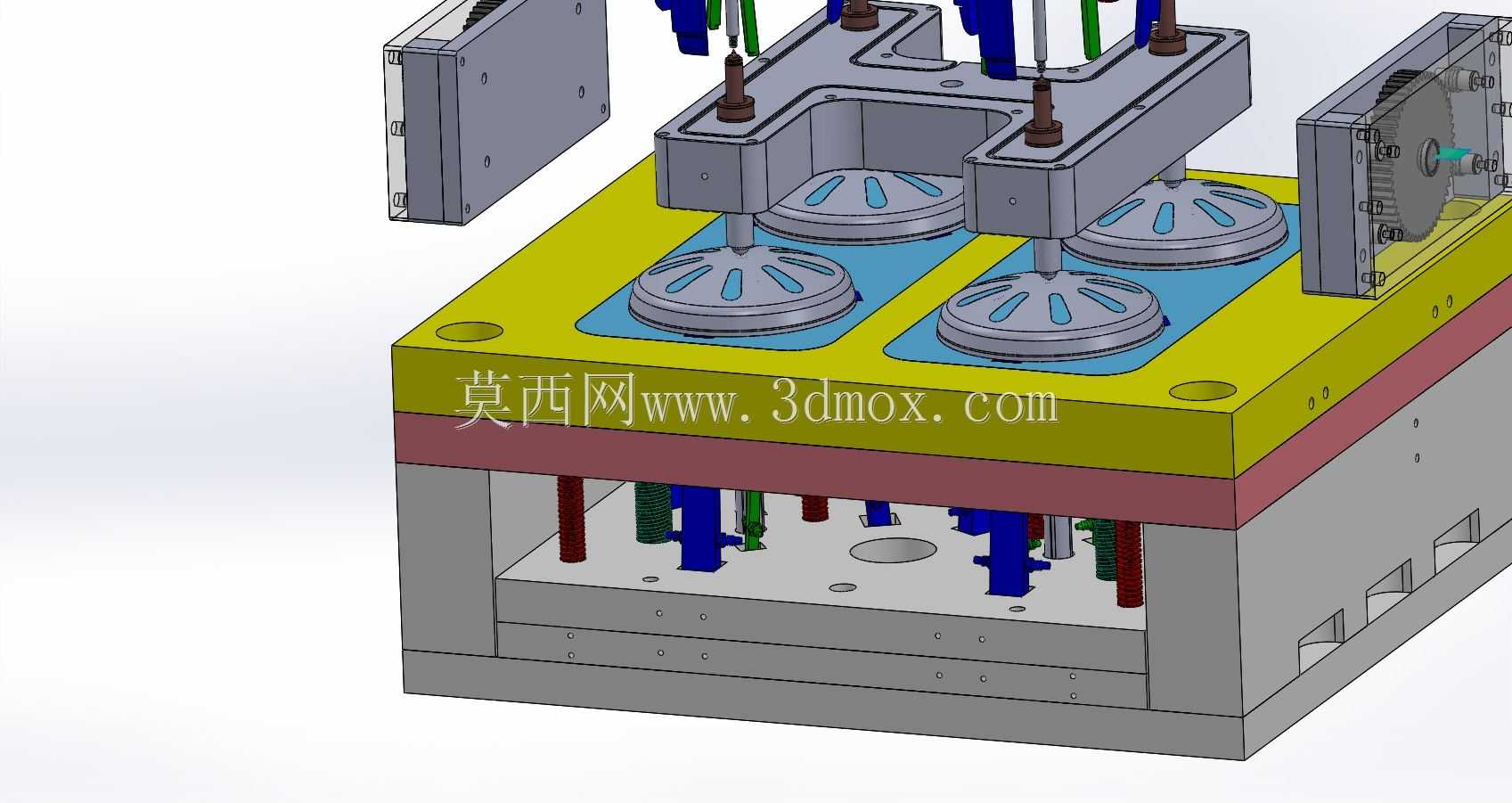

　　这套三维结构围绕塑料防护格栅类零件的注塑成型展开，整体呈现的是模具合模状态下的总装布局。模型中可以看到模架主体、型腔成型区域、侧向导向构件、顶部定位与压紧元件，以及下方蓝色的附属安装或顶出相关结构，适合用于模具方案评审、结构干涉检查和成型工艺沟通。

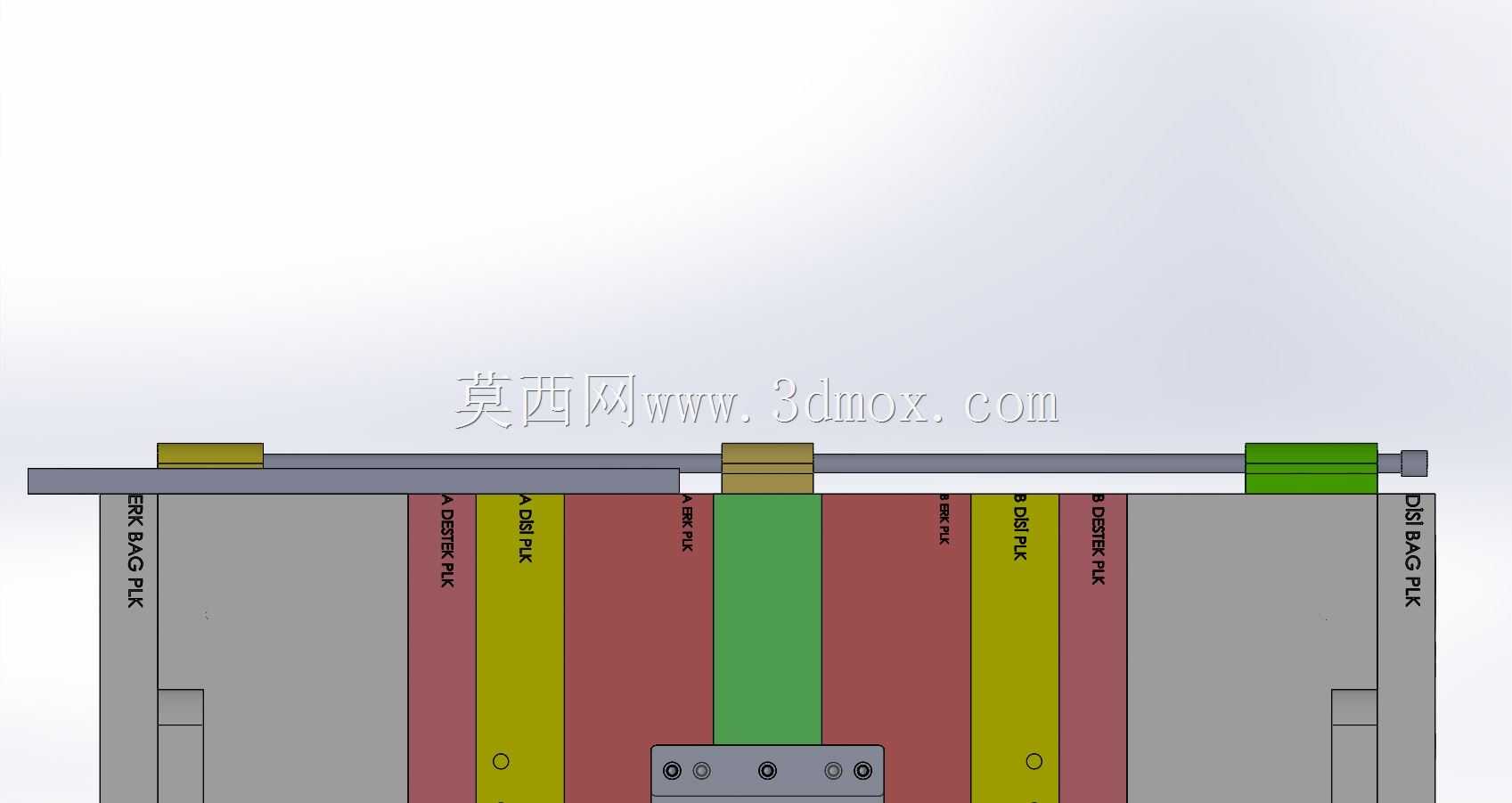

　　从实际应用场景看，这类模具主要服务于塑料制品批量生产，制品名称中带有防护格栅含义，通常对应通风、遮盖、防护或装饰类塑料件。此类零件在外观上往往具有条状筋位、镂空区域和较薄的壁厚，成型时对熔体流动、排气、冷却和顶出平衡都有较高要求。模型将多组纵向彩色条带布置在模架中部，直观表达了不同功能区域的划分：一部分承担成型面定位，一部分承担导向或冷却回路布置，还有一部分用于区分嵌件、滑块或支撑结构。

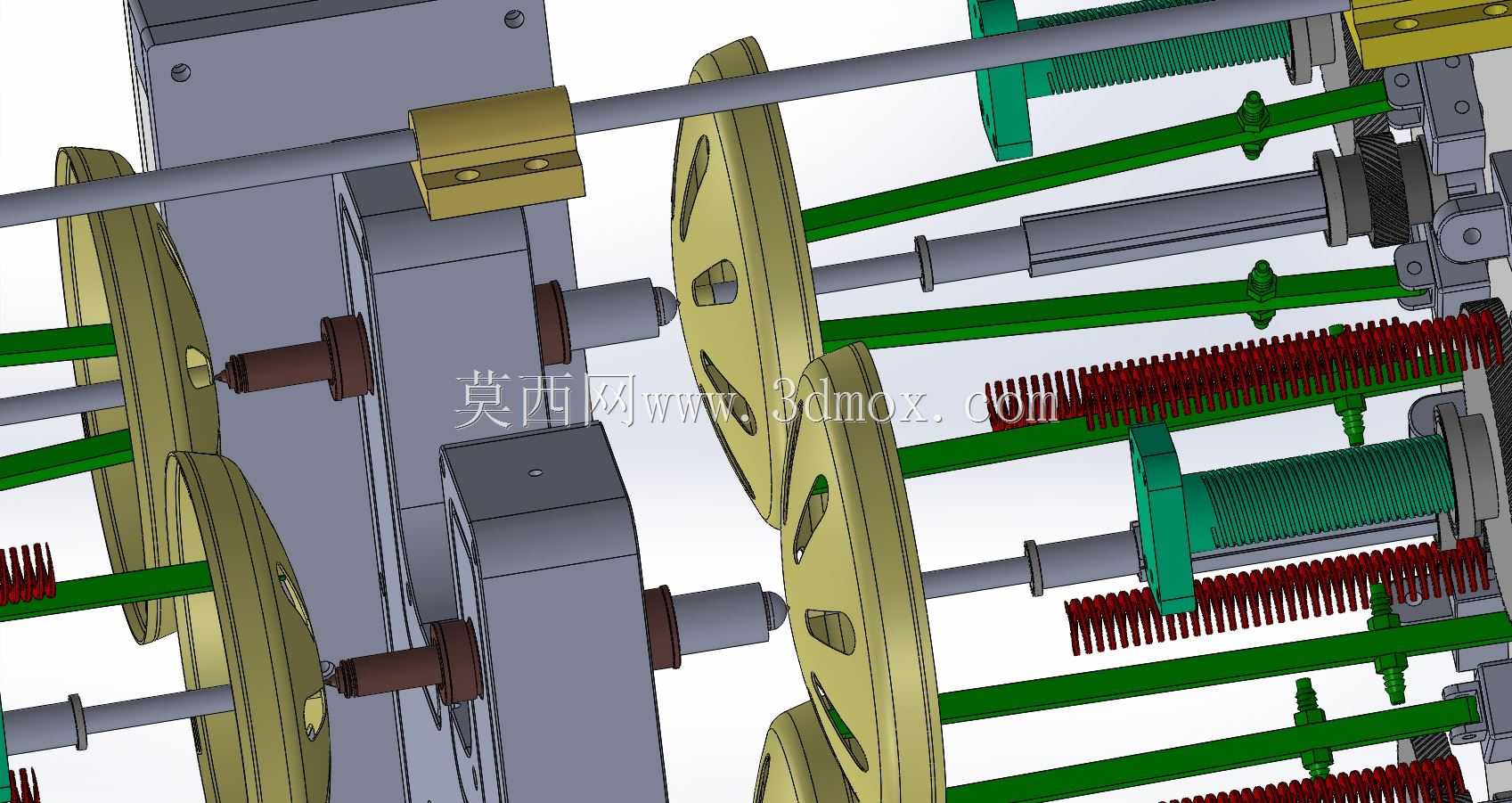

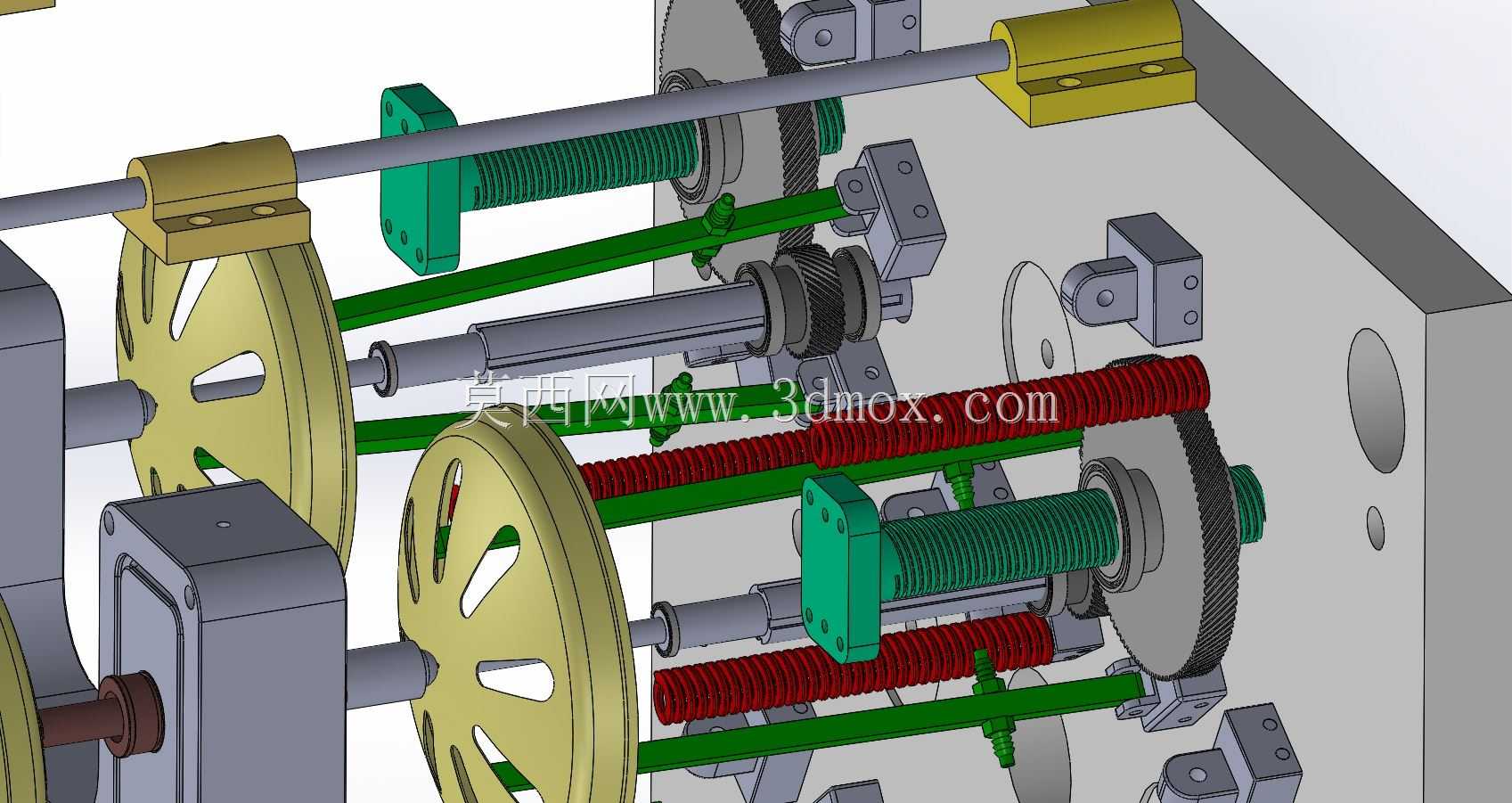

　　在结构设计思路上，总装采用对称式布局，模架外形规整，四周设置导向和限位元件，保证动定模合模时的重复定位精度。中部成型区域集中布置核心镶块，镶块周围通过压板、螺钉和定位件固定，便于后期加工、抛光和维修更换。顶部若干小型元件沿长度方向分布，可理解为锁模、定位、吊取或辅助压合结构；侧向杆件横穿模具主体，用于加强装配关系或承担抽芯、联动、限位等功能。对于带格栅特征的塑料件，模具不能只关注型腔外形，还要考虑薄壁区域填充阻力大、筋位末端易困气、顶出时容易变形等问题，因此在三维方案阶段就需要把镶块拆分、排气间隙、冷却通道和顶针位置协同考虑。

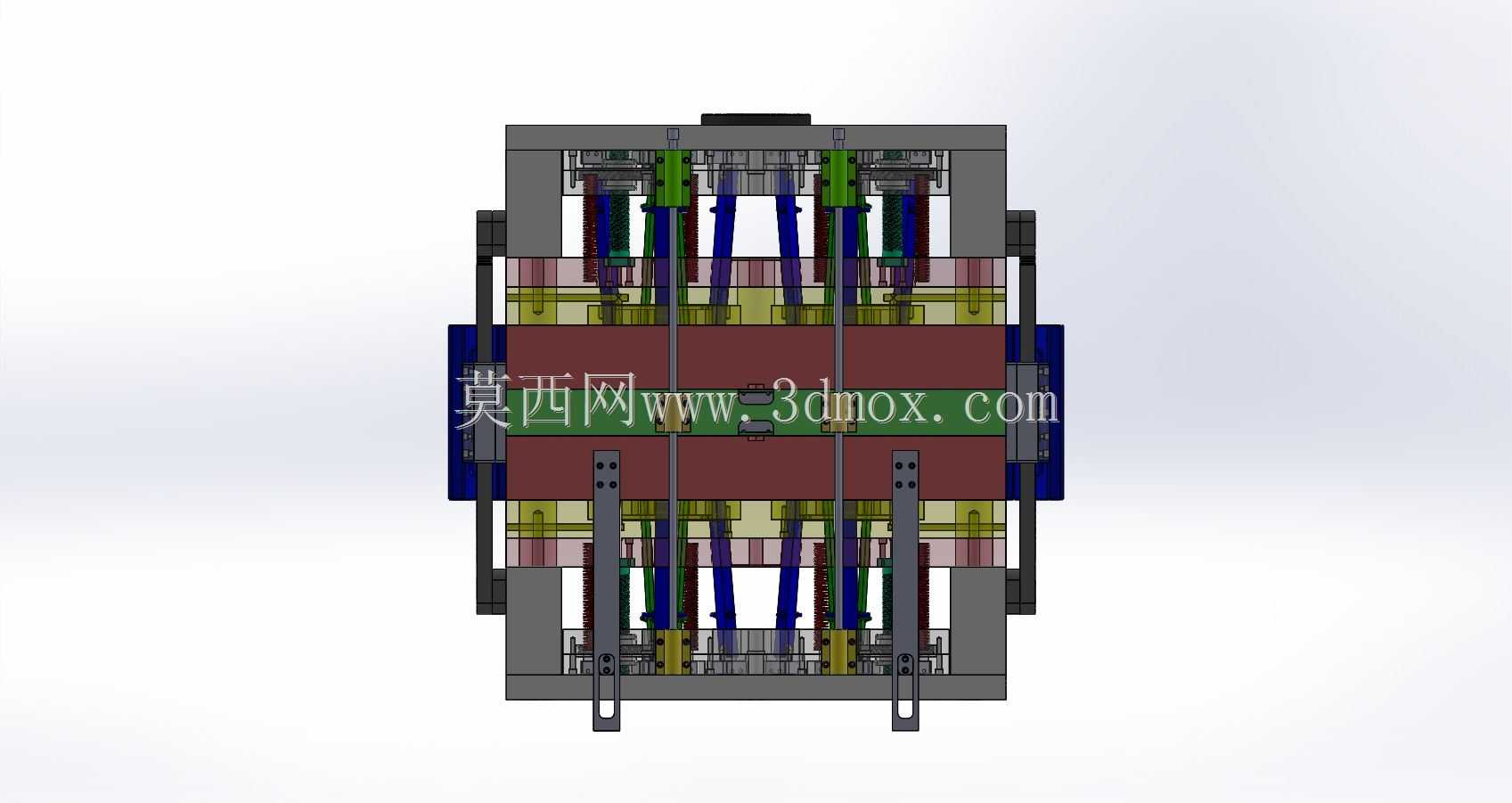

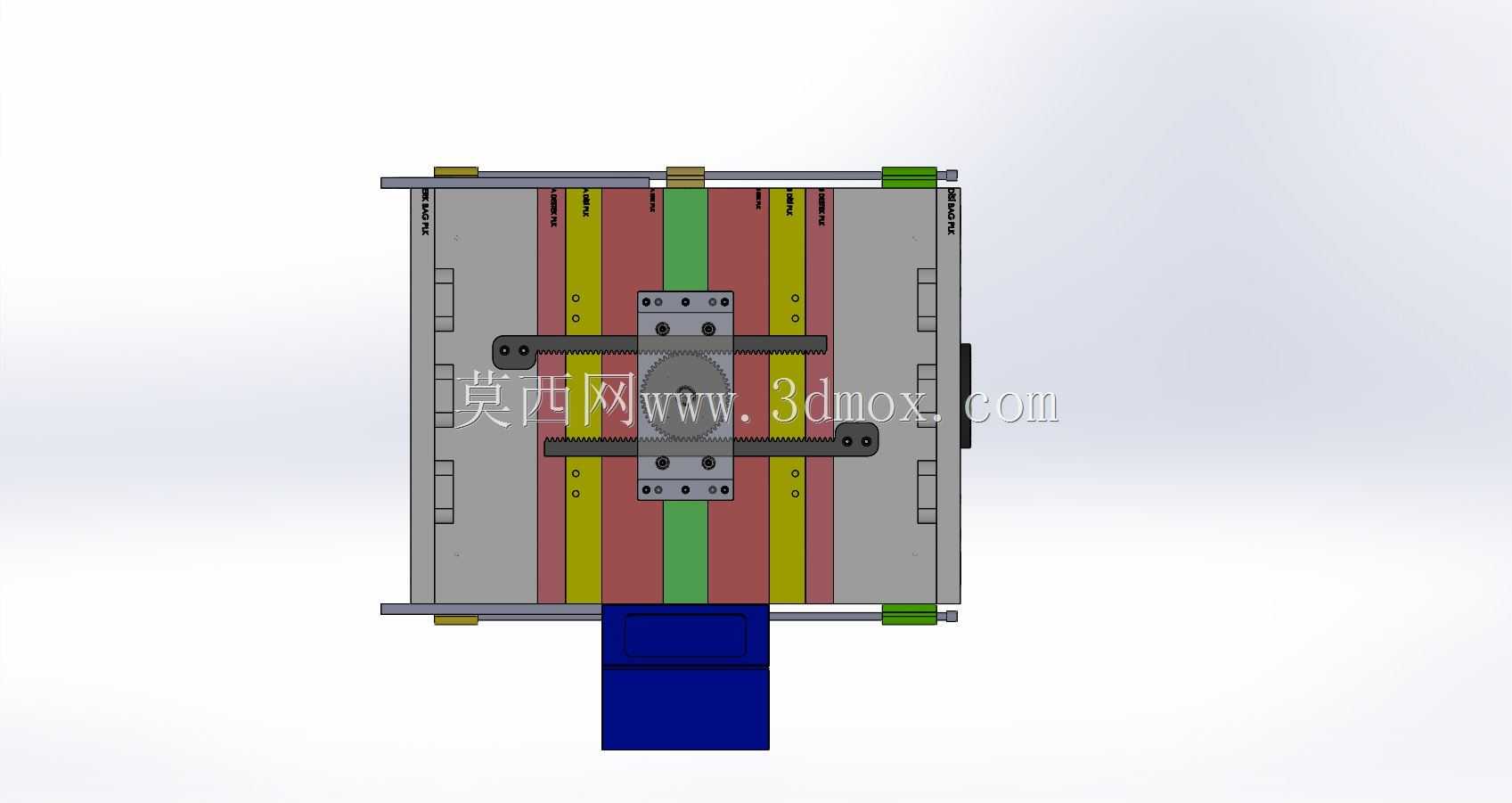

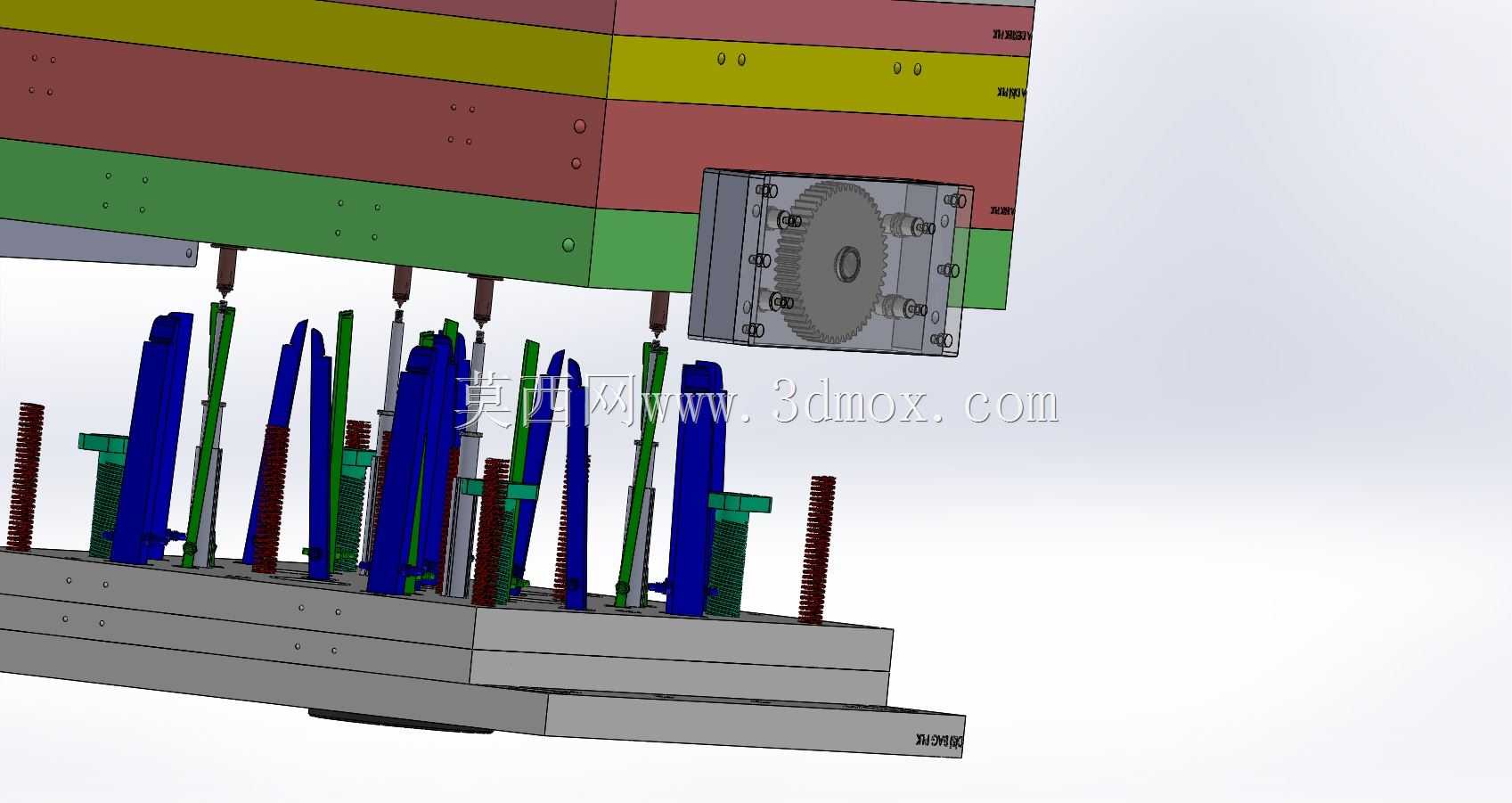

　　该模型的外形边界以矩形模架为基础，主体高度、宽度和长度比例符合中型注塑模的布置特征。安装时需要校核注塑机拉杆间距、最大模厚、最小模厚、开模行程以及顶出孔位。模具下方凸出的蓝色结构在设备对接时应重点检查，它可能影响工作台支撑面、顶出空间或机械手取件路径。若进入生产现场，还需在模具四周预留吊环安装位置、水路接头操作空间和维护人员拆装压板的空间，不能只按理论外形进行布局。

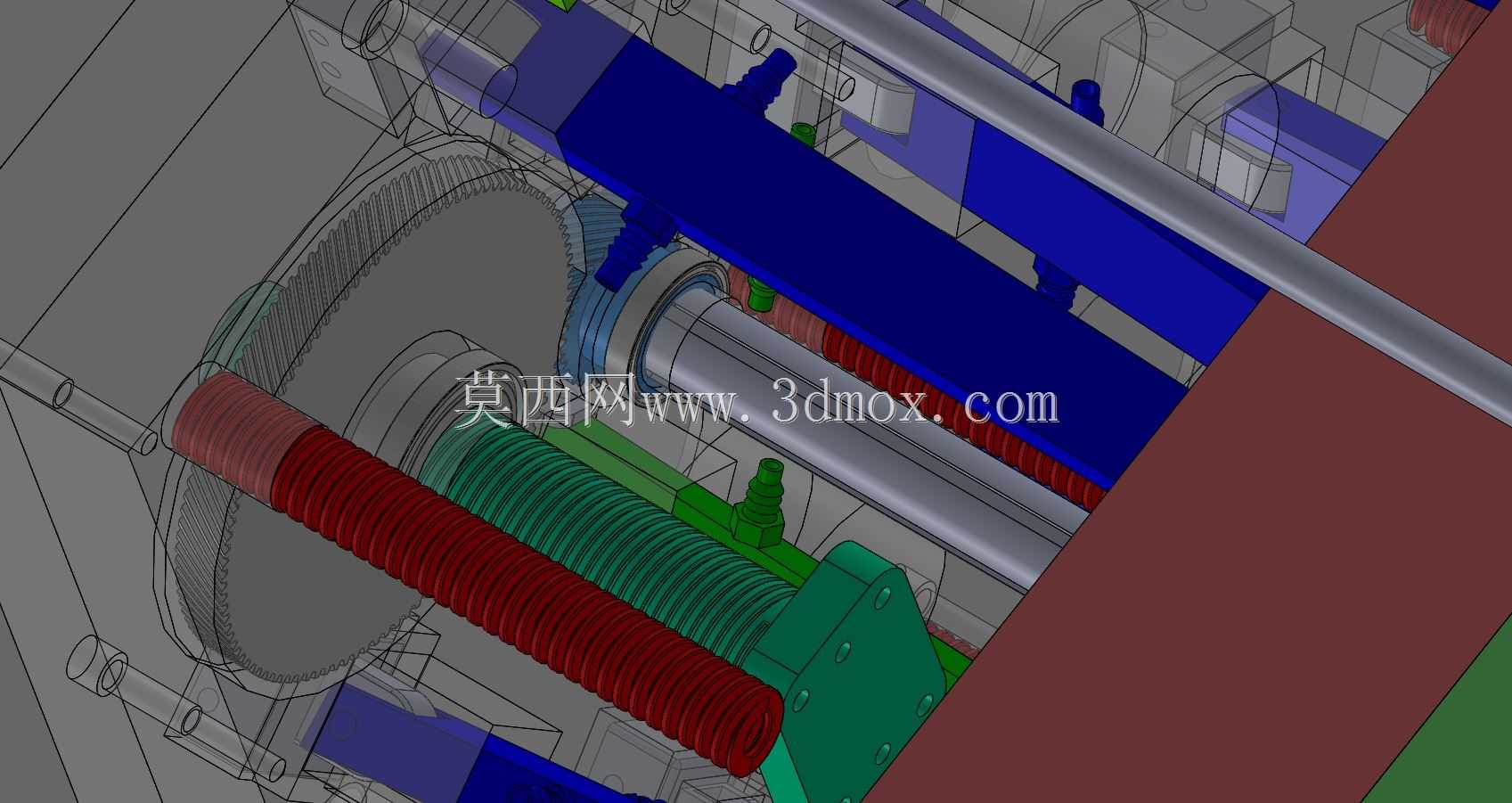

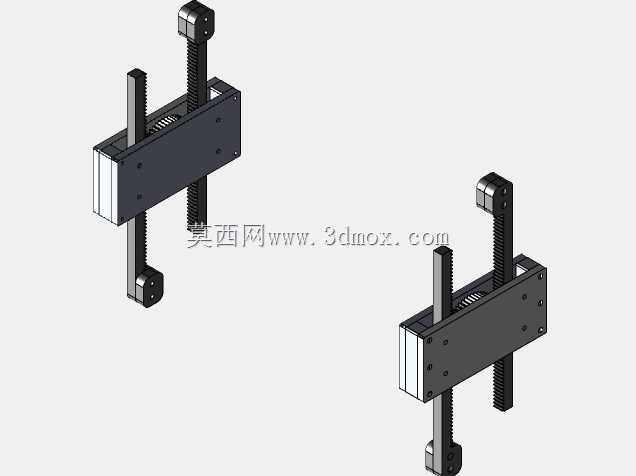

　　从成型功能角度看，格栅类塑件的模具需要在保证刚性的同时控制模具重量。模型中大面积模板提供抗弯支撑，中部多组分隔区域有利于布置冷却水路和成型镶件；横向杆件能够增强两侧结构的装配一致性，减少合模过程中因偏载造成的错位。对于需要侧向脱模的孔位或卡扣，总装阶段应提前确认滑块运动方向与开模方向的关系，避免抽芯行程不足或顶出动作干涉。

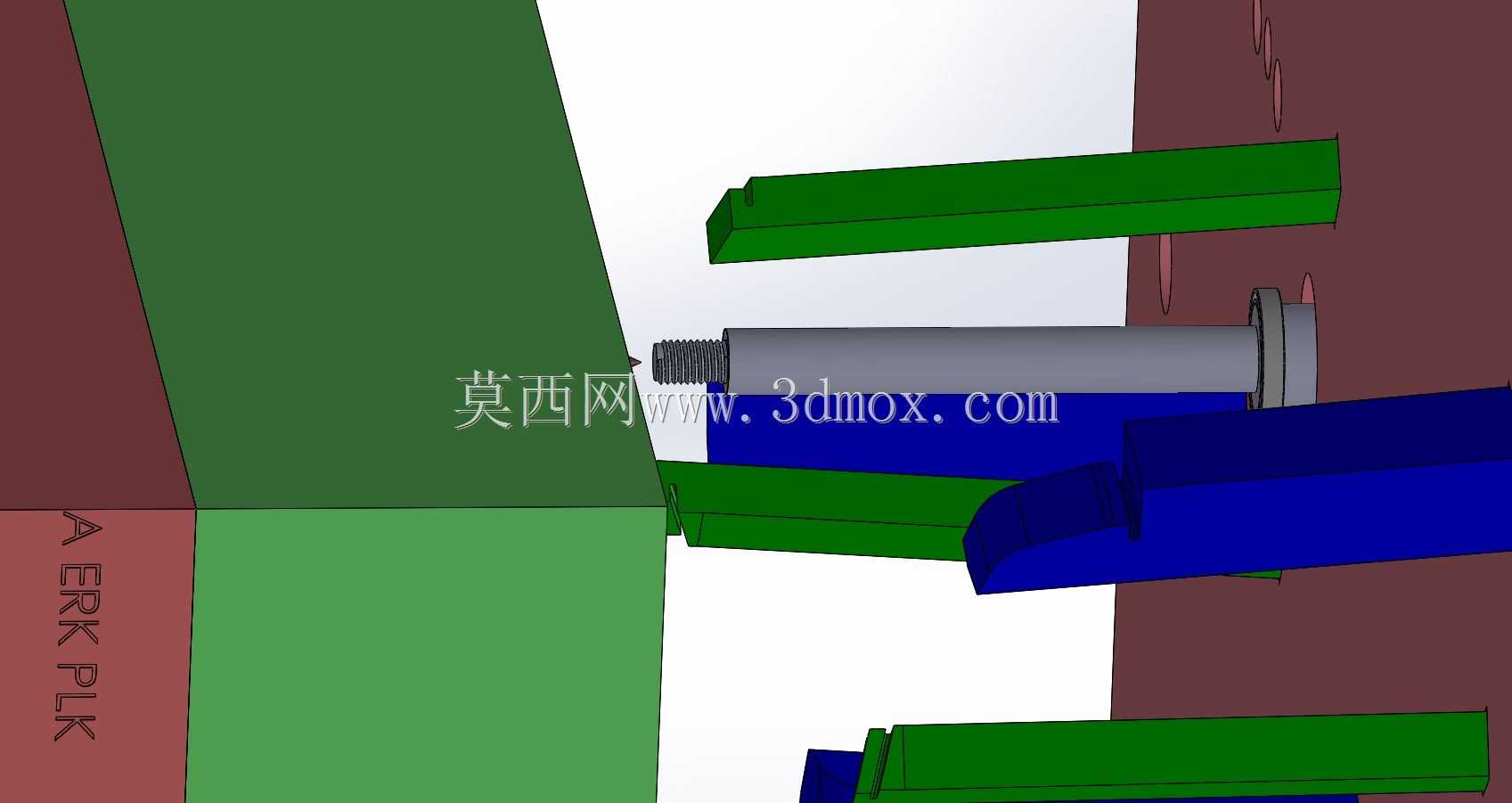

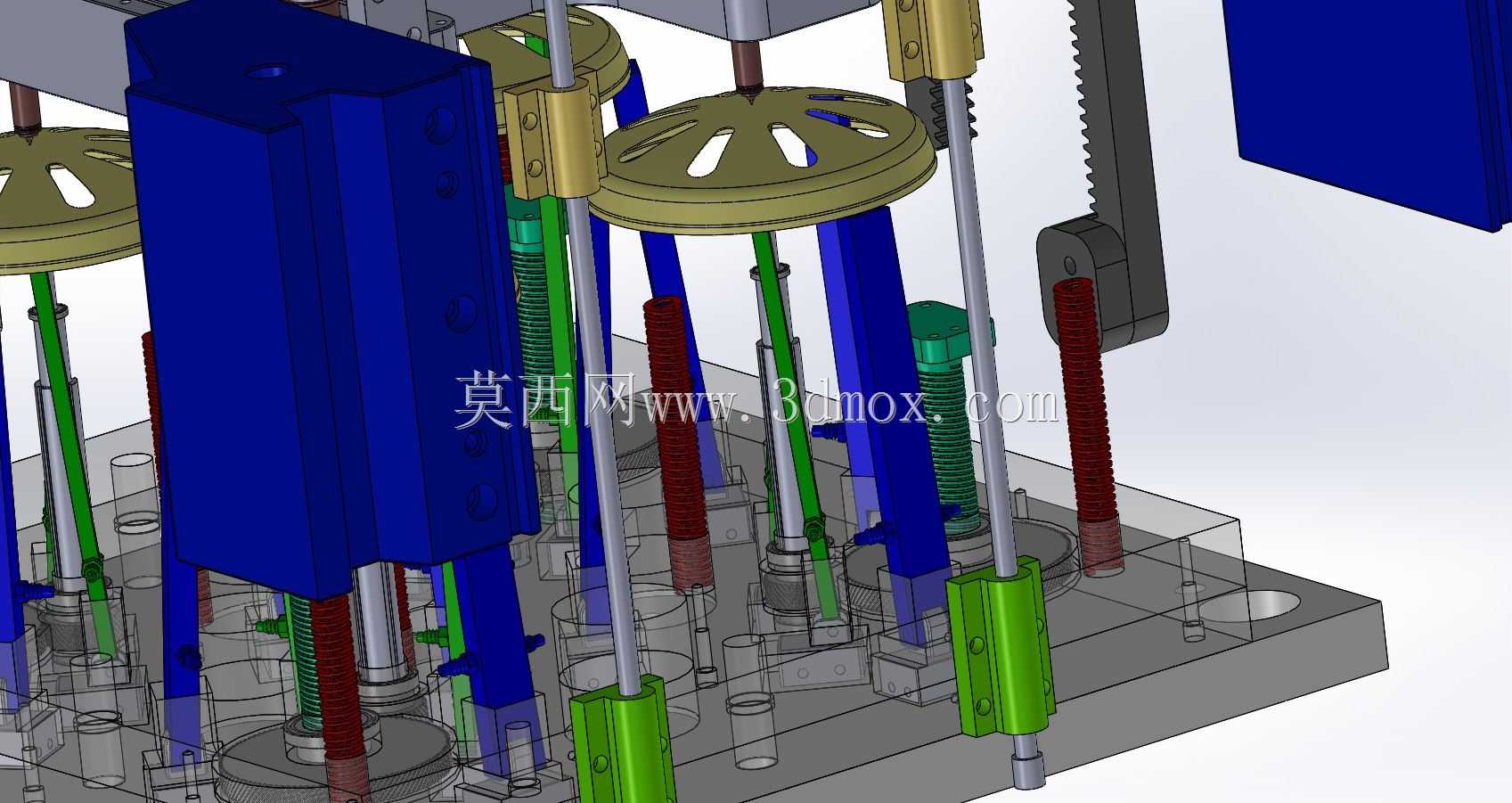

　　在三维建模层面，该结构适合拆解为模架、型腔镶块、导向件、紧固件、顶出系统和冷却辅助部件进行管理。工程师可据此检查模板厚度是否满足注射压力下的刚度要求，核对镶块分型线是否与塑件外观面一致，检查导向件端部是否超出安全边界，并评估吊装、翻转、上机和维护过程中的可达性。整体结构表达偏重模具总装逻辑，能够帮助结构设计人员理解防护格栅塑料件从制品特征到模具布局的转化方式，也可为类似薄壁格栅注塑模的方案设计提供参考。
