通讯塑胶件注塑模具整体结构

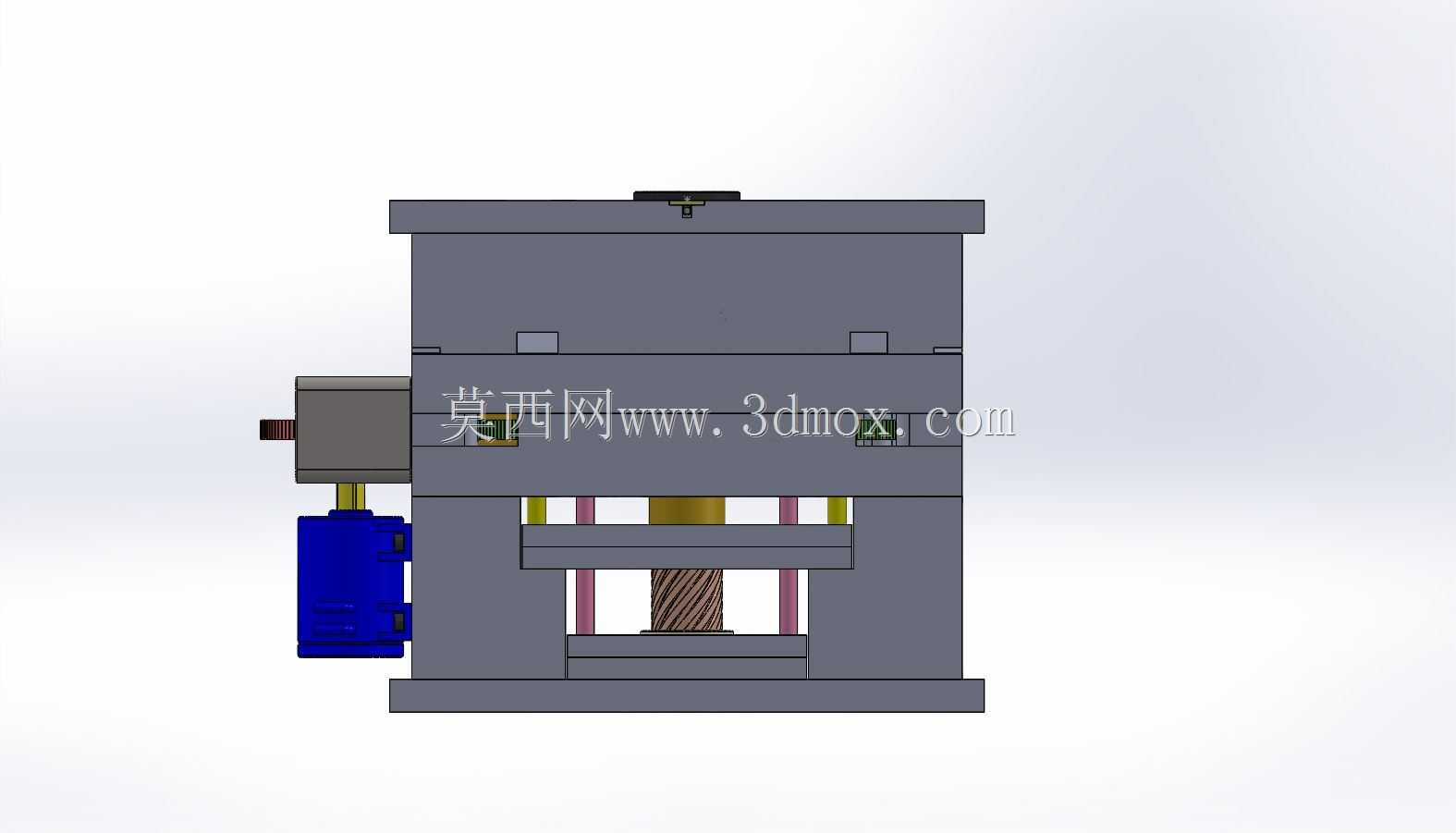

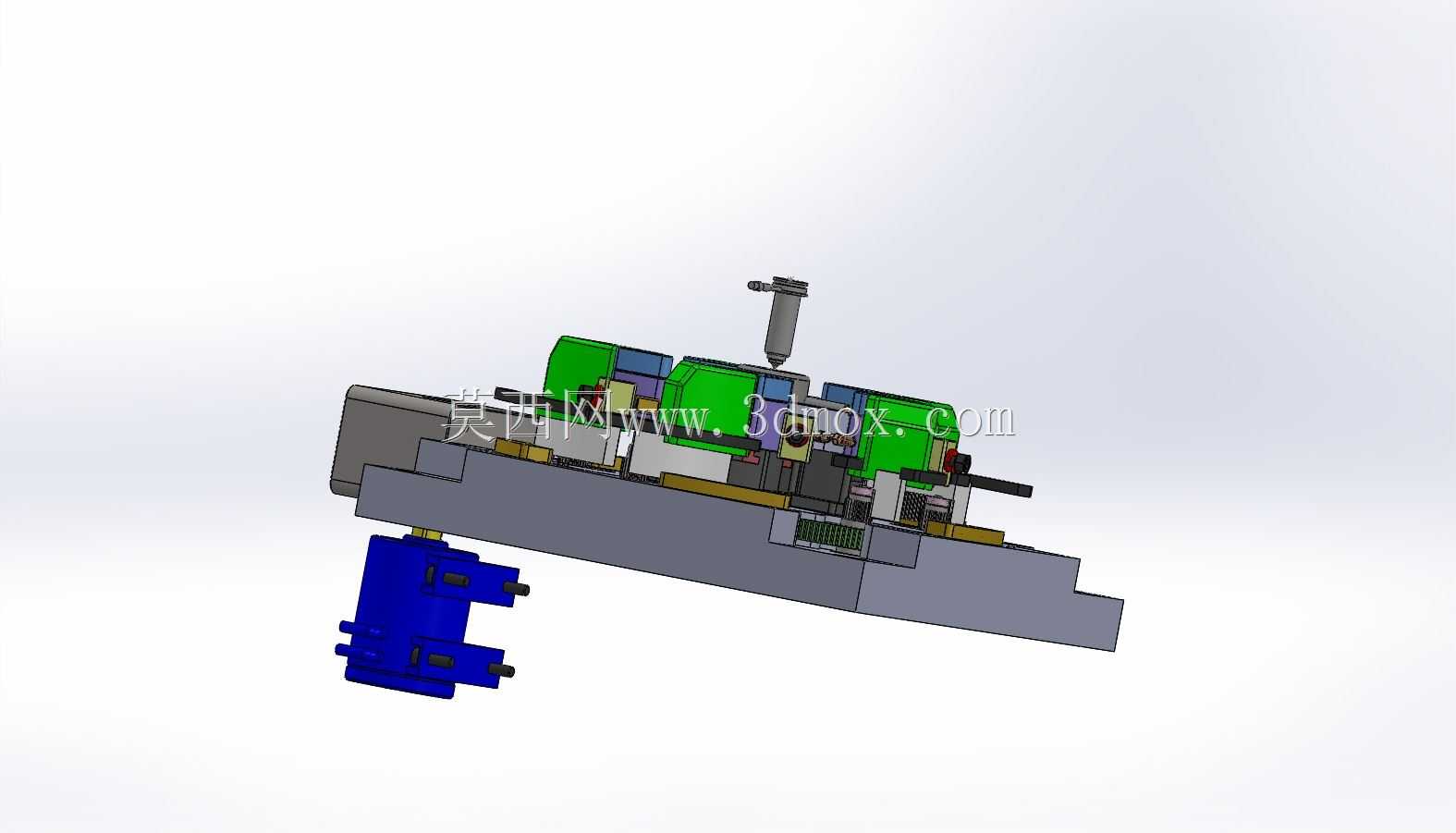

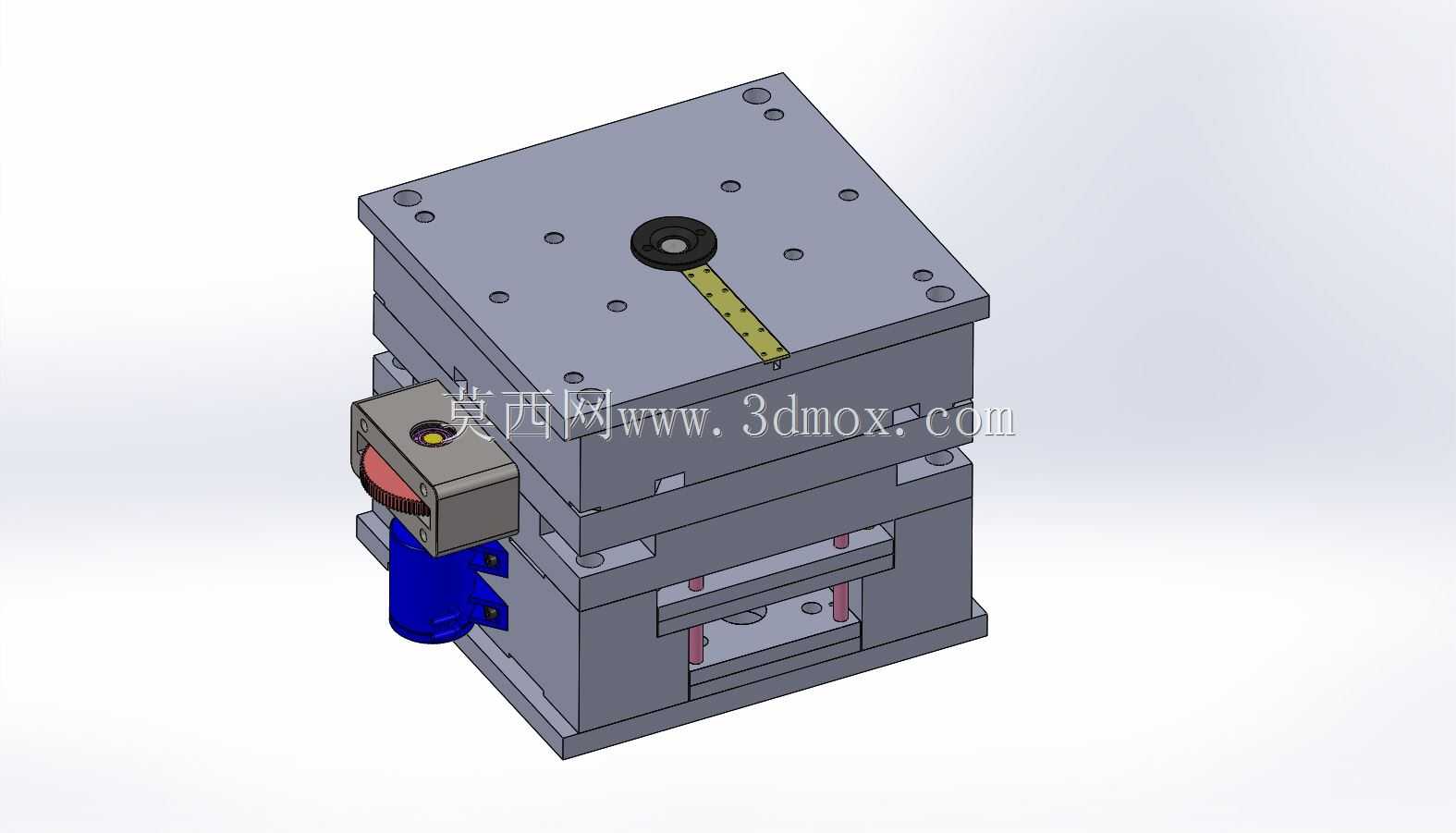

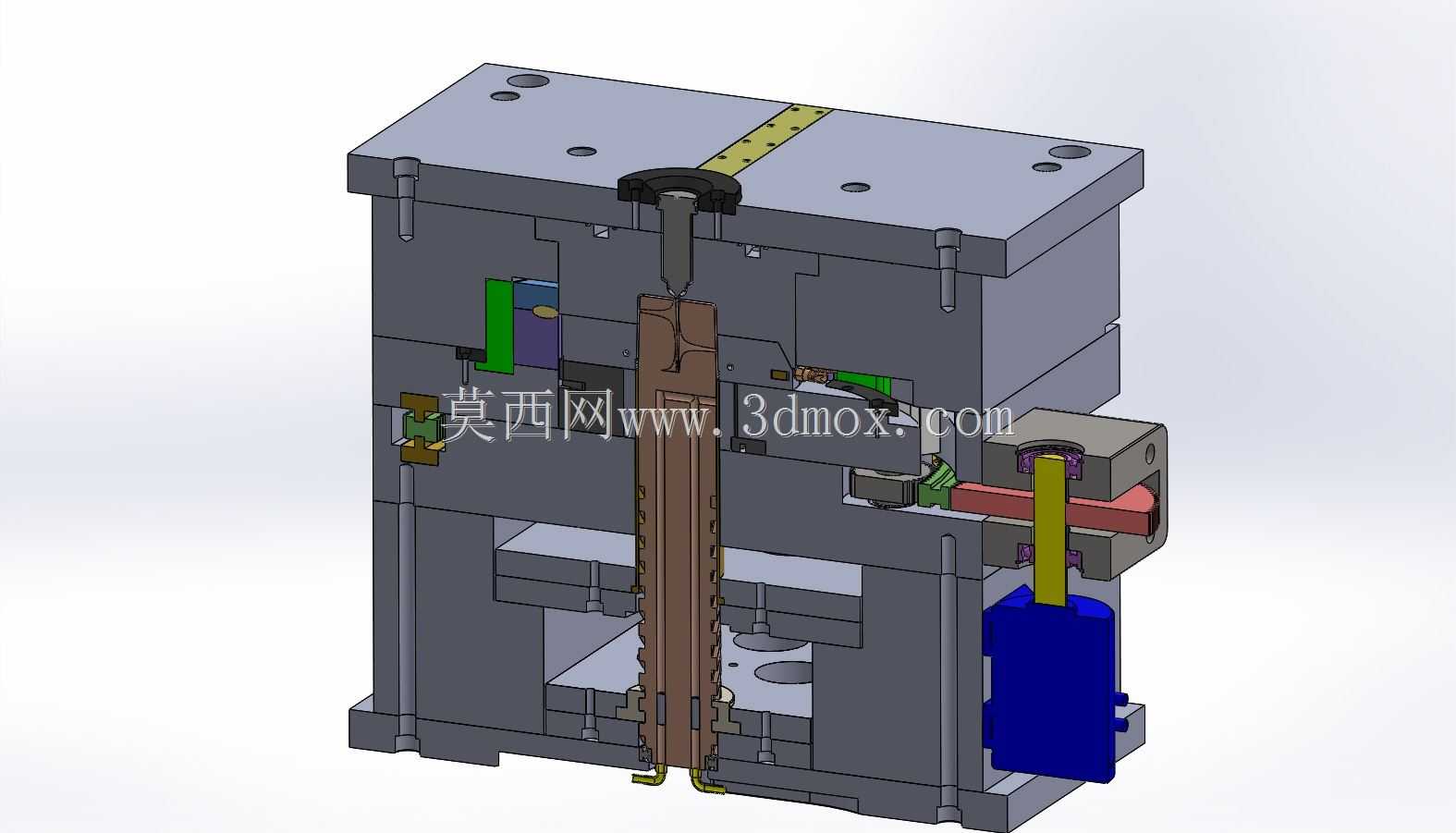

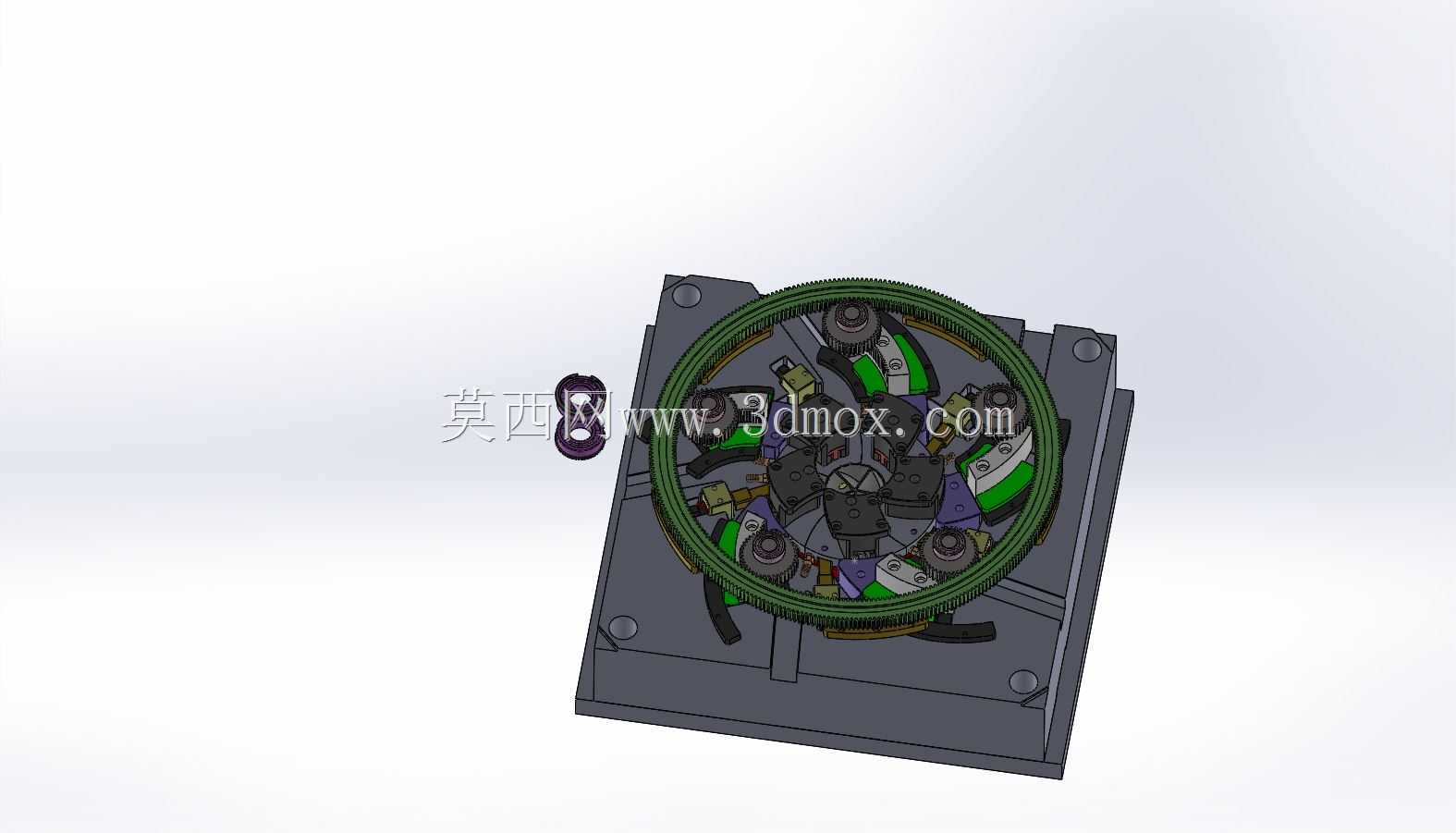

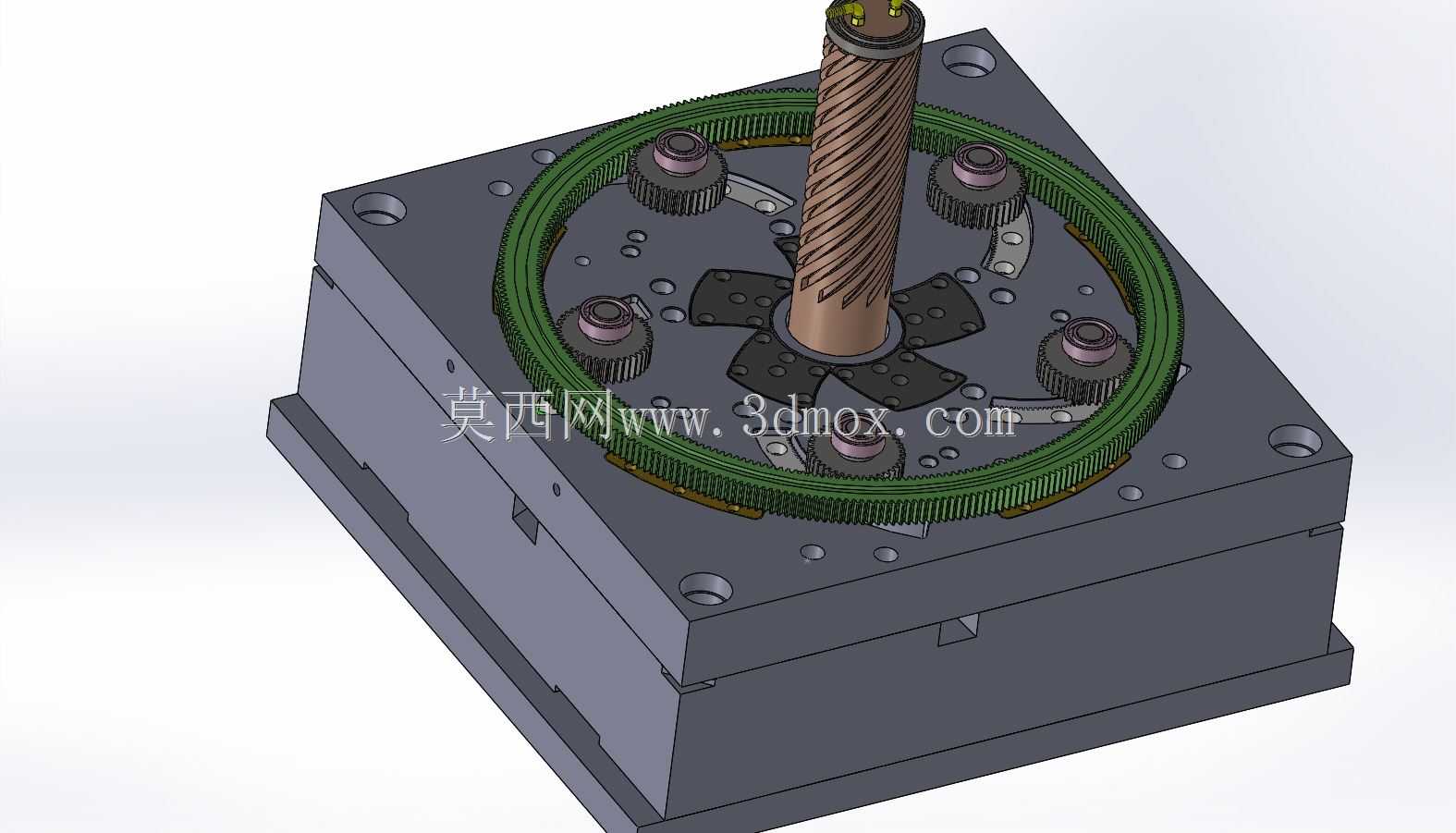

　　这套三维结构围绕通讯类小型塑胶零件的成型需求展开，核心是把模具本体、成型工位、侧向执行元件和外部辅助动作机构放在同一装配坐标系中校核。模型中可以看到模架主体沿水平方向布置，上侧集中布置与注塑机喷嘴对接的浇注相关结构，下侧则保留较大的安装平面，用于落在注塑机动定模安装面之间。蓝色外置组件位于模架侧下方，属于典型的侧向抽芯或顶出辅助执行单元，其安装面、连接孔位和行程方向均在模型中明确表达，便于后续核对油缸、滑块或传动件的实际布置空间。

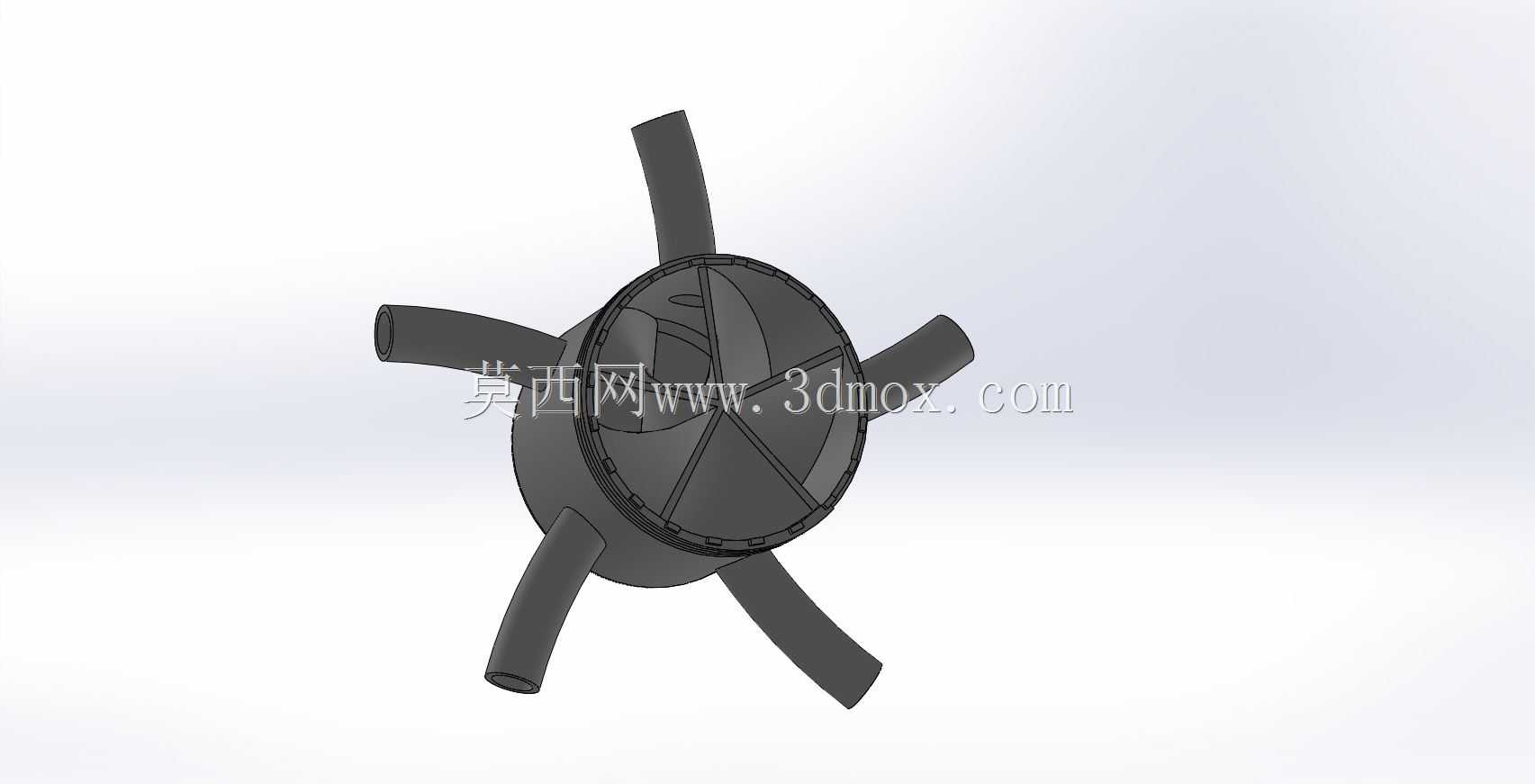

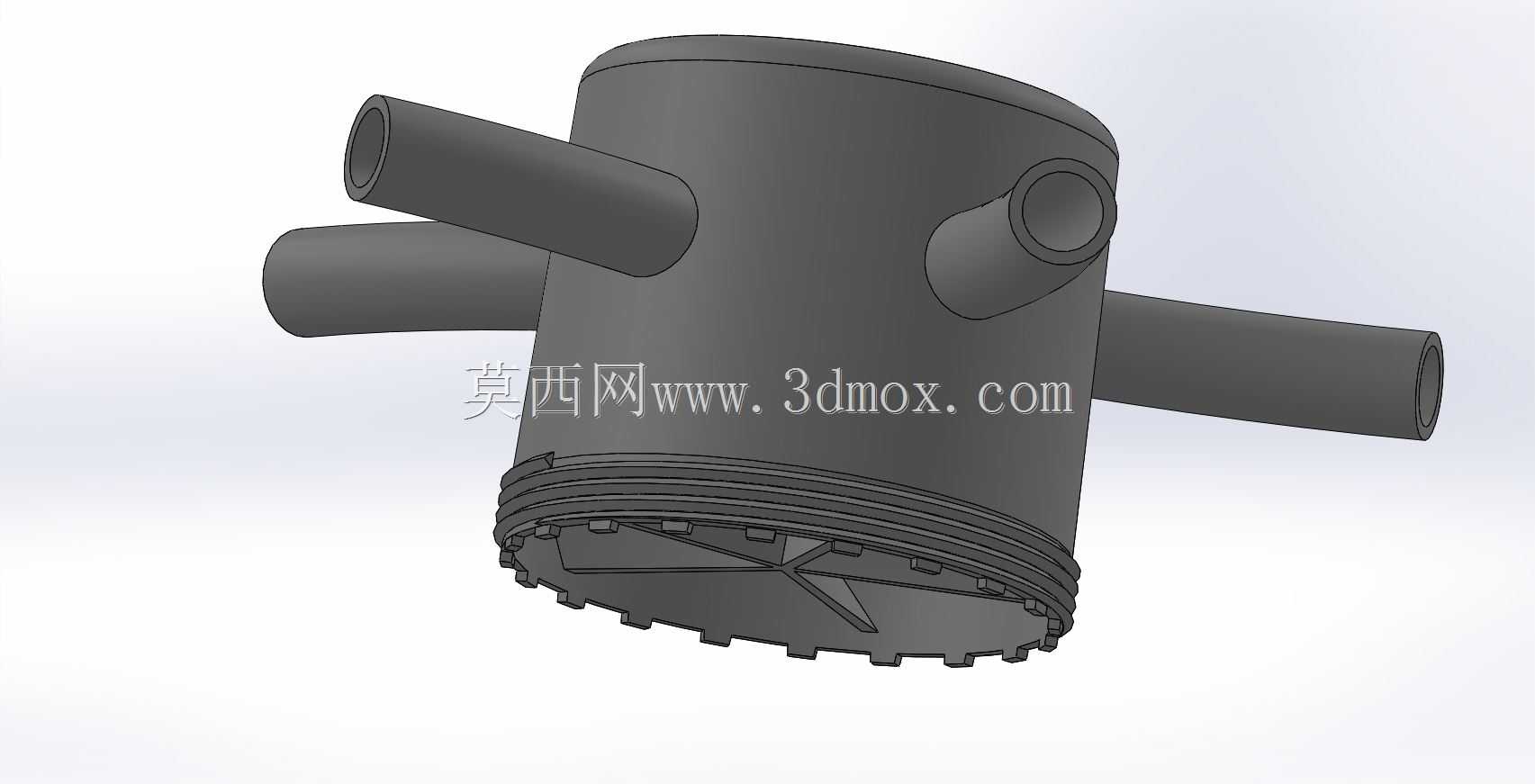

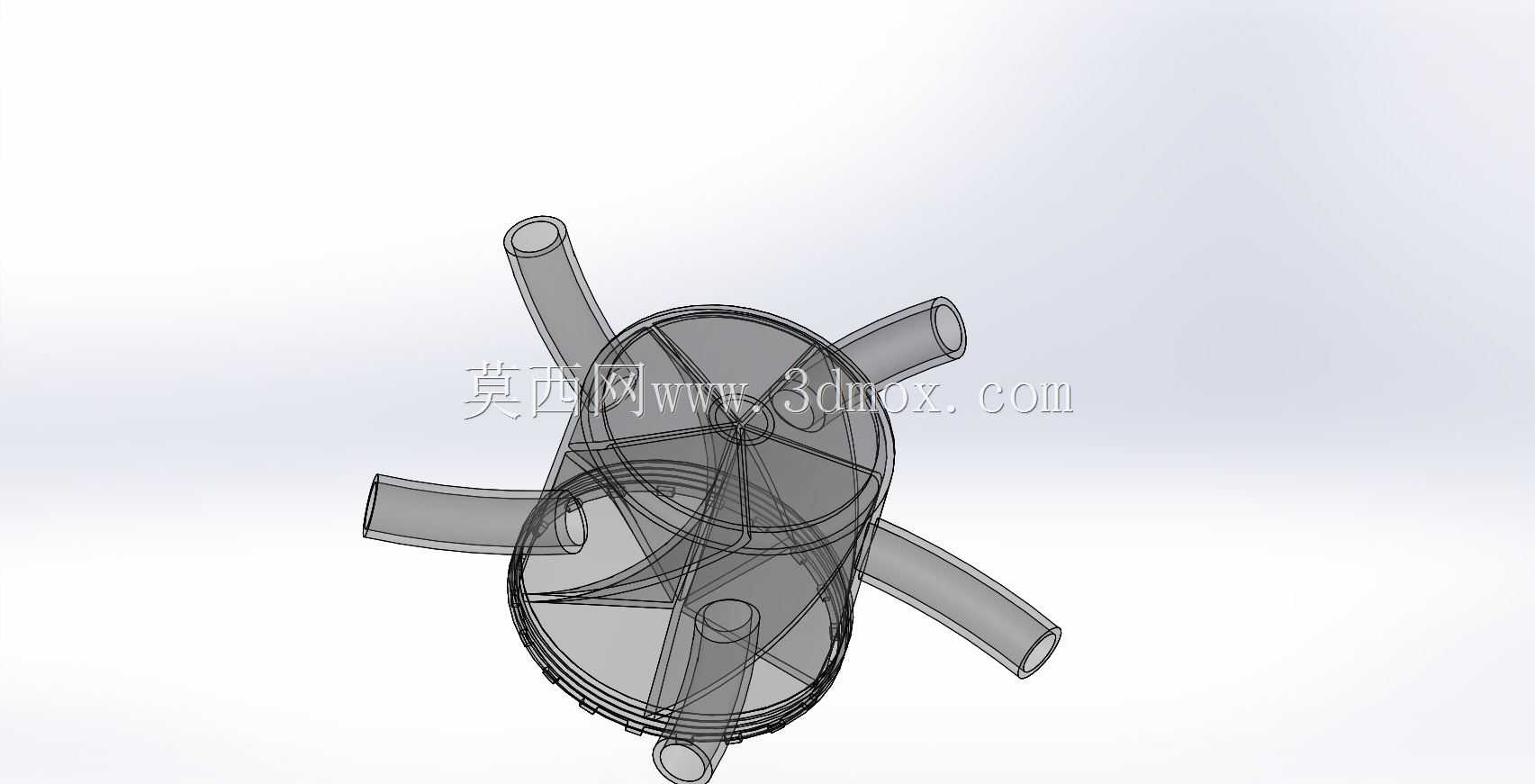

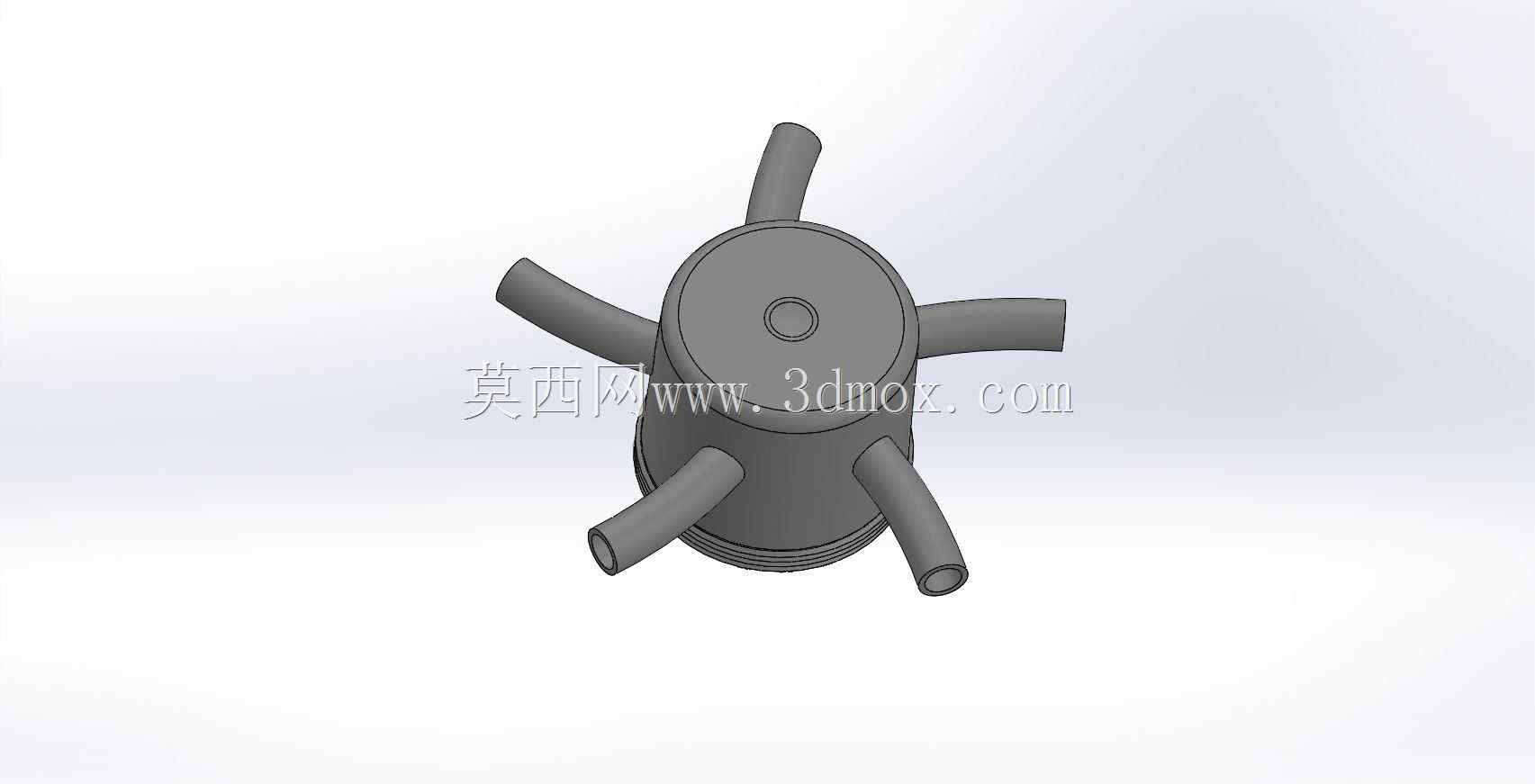

　　从应用场景看，这类模具主要服务于通讯工具类外壳、支架、插接座或小型功能件的批量注塑生产。零件外形往往带有薄壁、卡扣、局部孔位和侧向凹凸结构，单纯依靠上下开模无法顺利脱模，因此模具设计时必须把分型面、滑块行程、顶出距离和冷却回路一起考虑。该装配把绿色成型区域、灰色模板、黑色标准件以及蓝色侧装机构分层呈现，能够直观检查各部件在合模、注射、保压、冷却、开模和顶出过程中的相对位置。

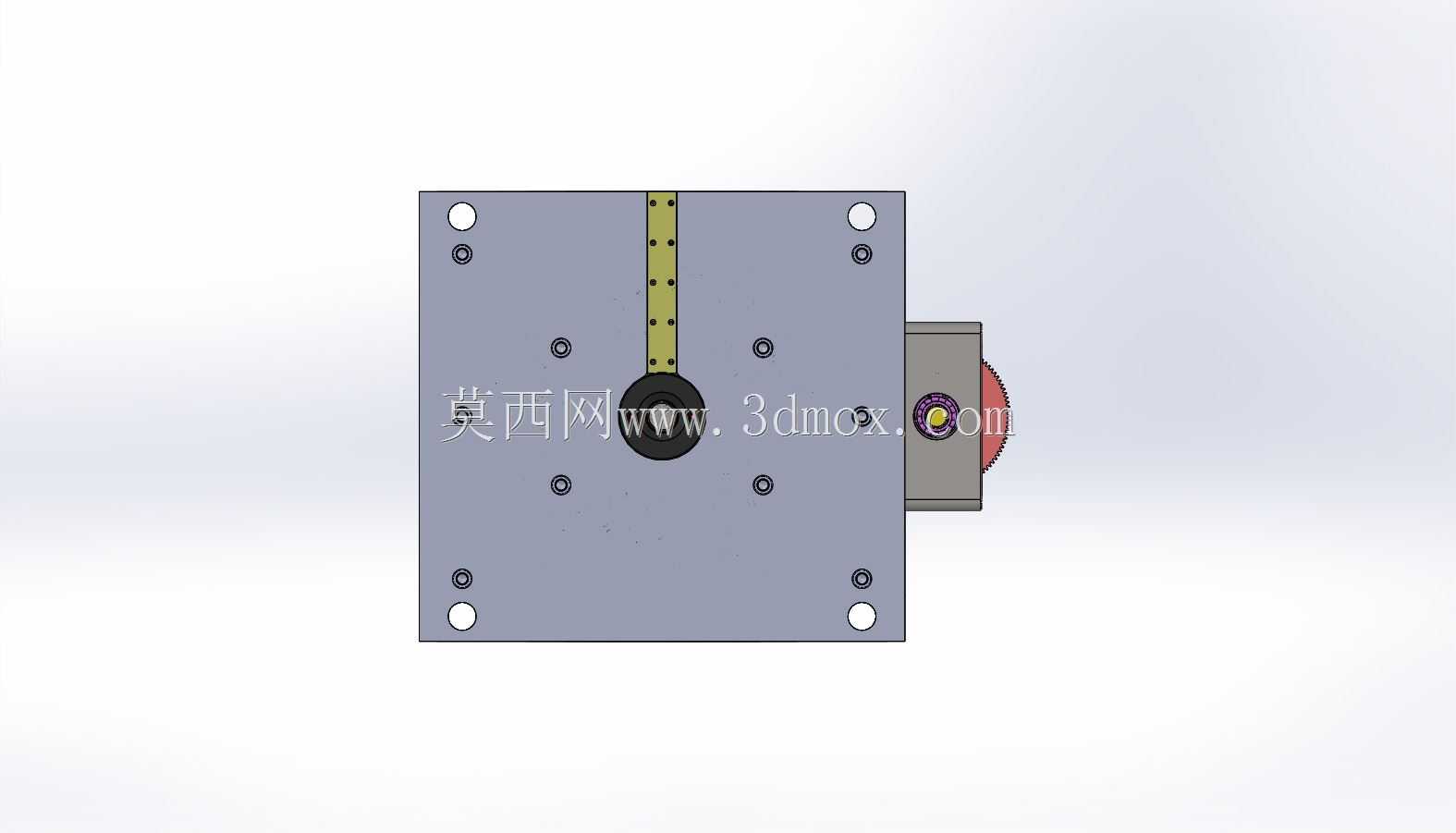

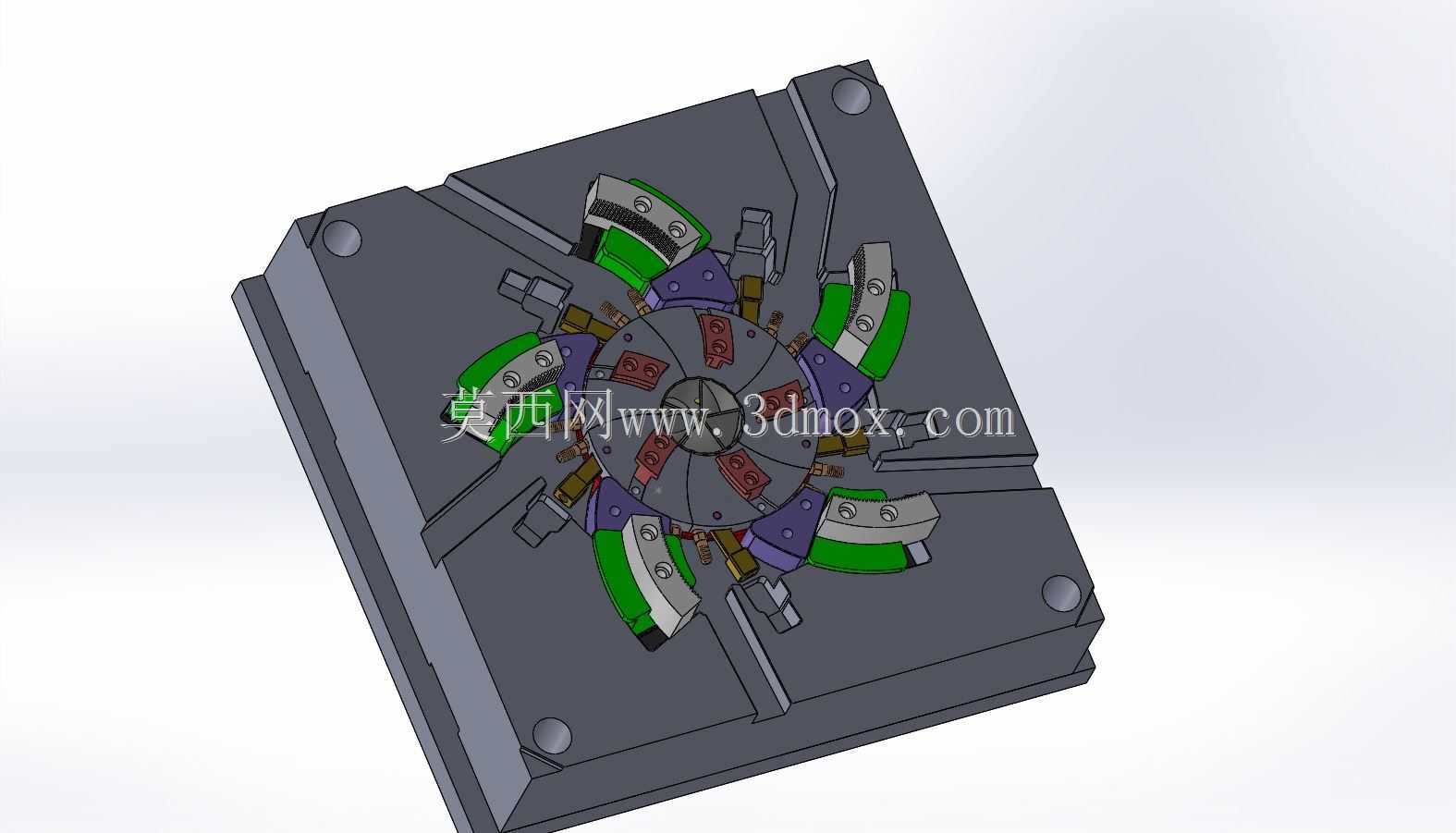

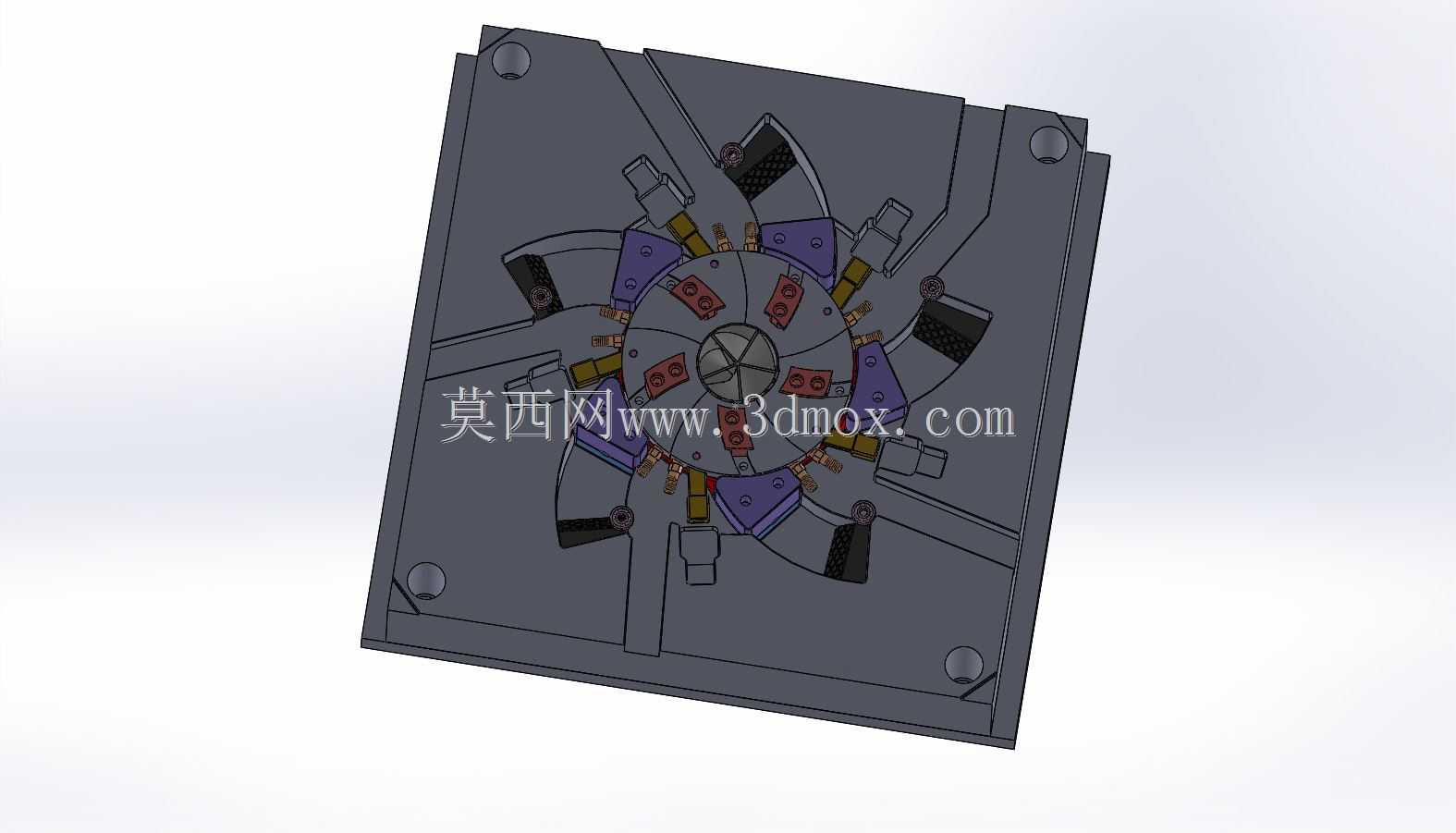

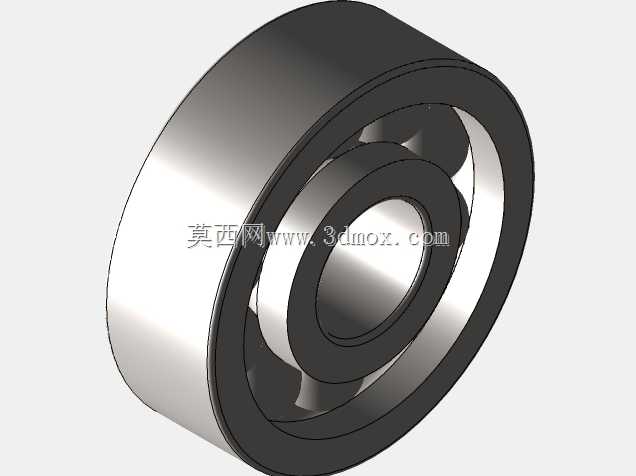

　　结构设计上，模板采用叠层式布局，主体承载面宽厚，能够承受注射时型腔内的压力波动。上部柱状结构对应浇口套或主流道区域，中心线需要与注塑机喷嘴保持同轴，装配时还要校核定位环与注塑机定模板孔的配合关系。模具中部可见多组块状零件，这些区域对应镶件、压条、滑块导向件或局部耐磨块，目的是把复杂成型部位拆分为可加工、可更换的单元，降低整体热处理和深腔加工难度。对于通讯塑胶件而言，外观面容易出现熔接痕、缩痕或飞边，镶件拆分位置需要避开外观关键面，同时保证排气和冷却能够到达填充末端。

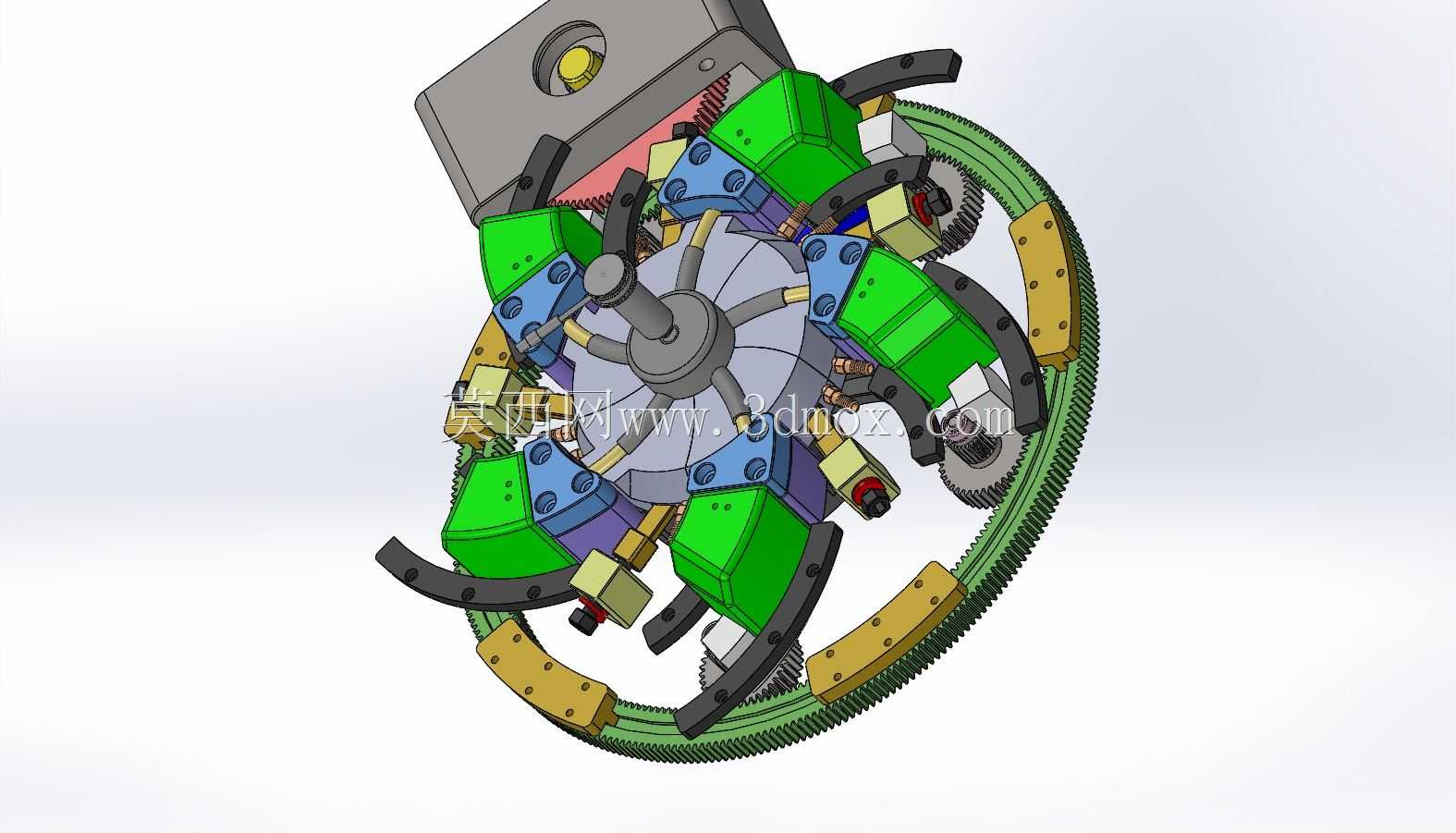

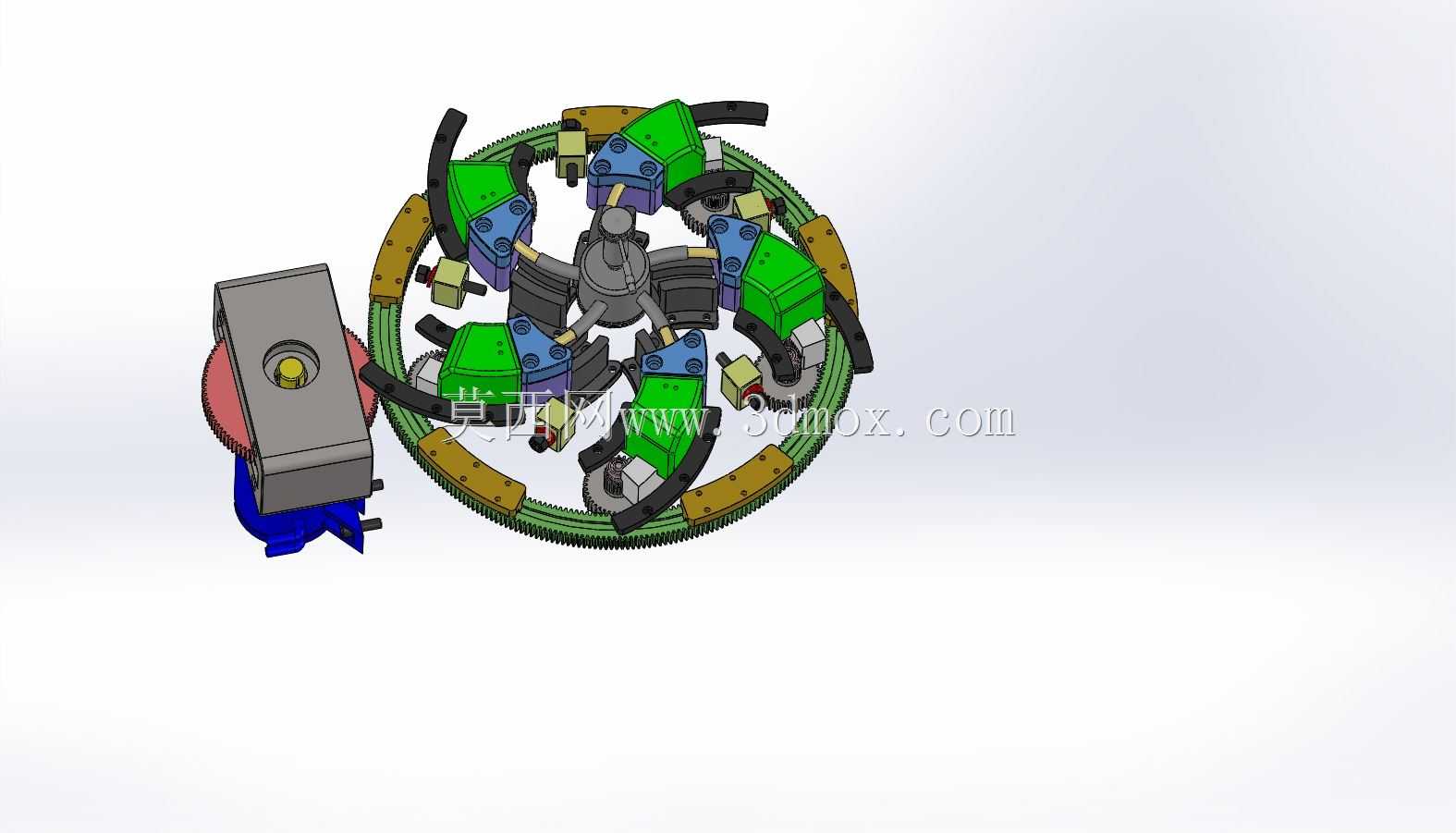

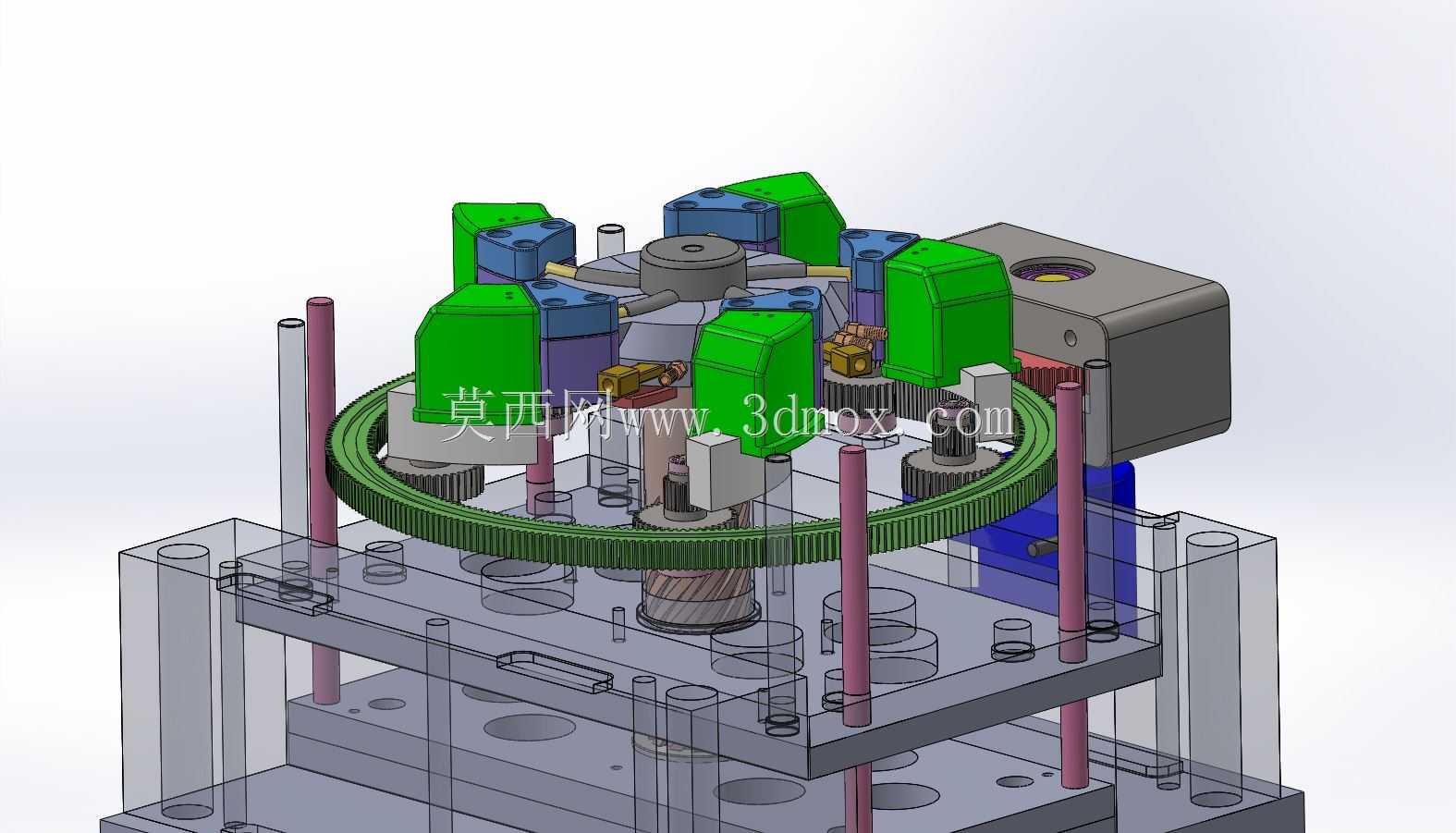

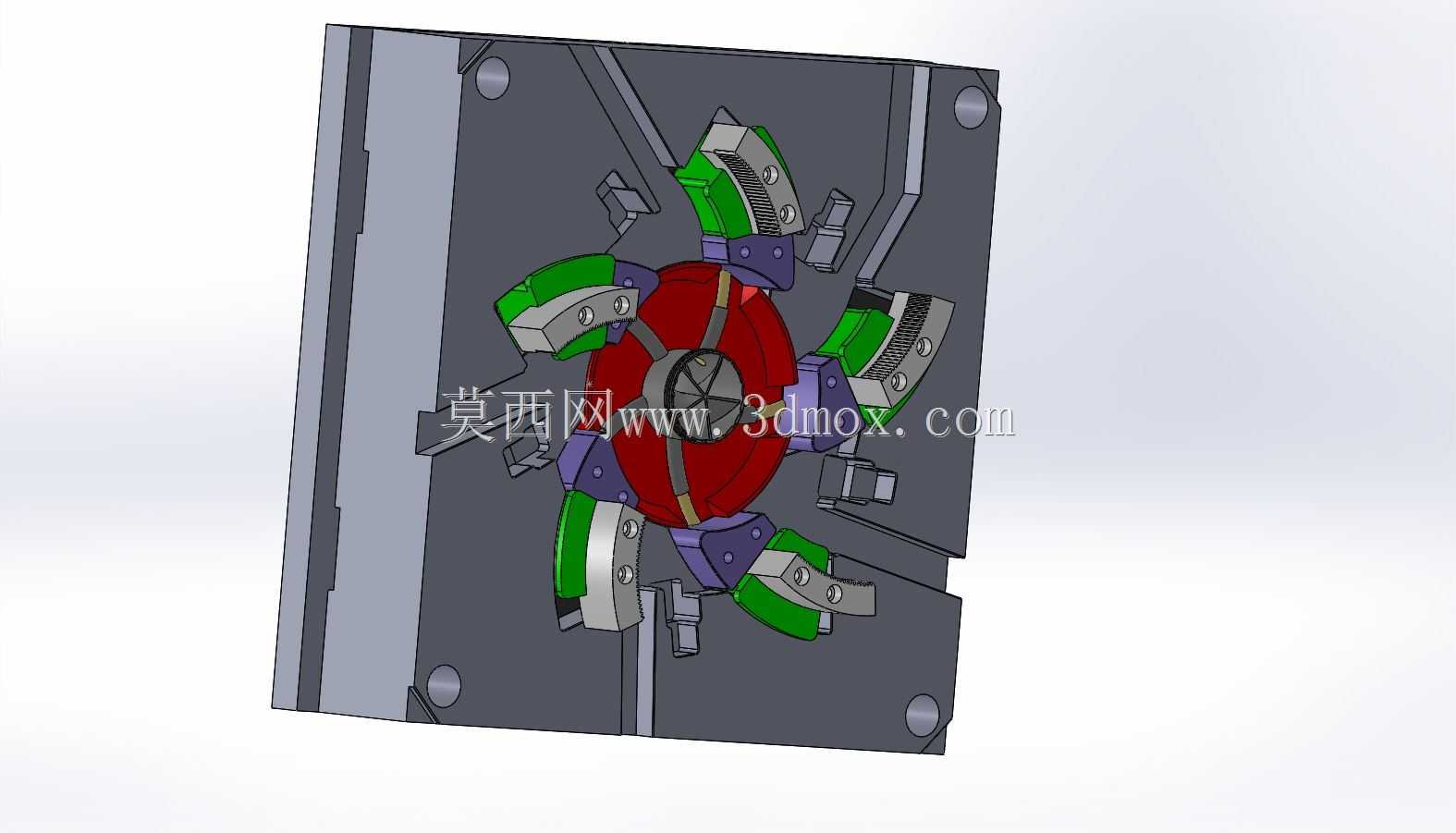

　　侧向机构是该模型的重点之一。侧下方蓝色组件通过紧固件与模架连接，输出方向指向模具内部，适合驱动长距离抽芯或需要独立控制的顶出动作。设计时需要先确认塑件倒扣量，再按斜导柱、滑块导轨和油缸行程的逻辑核算安全距离；开模后滑块退出量必须大于倒扣深度，并保留足够余量，避免塑件拉伤。外置元件的外形轮廓不能与注塑机拉杆、安全门、机械手取件路径发生干涉，因此模型中保留了组件外侧的空间包络，方便在设备选型阶段检查最小开门距离和机械手下行轨迹。

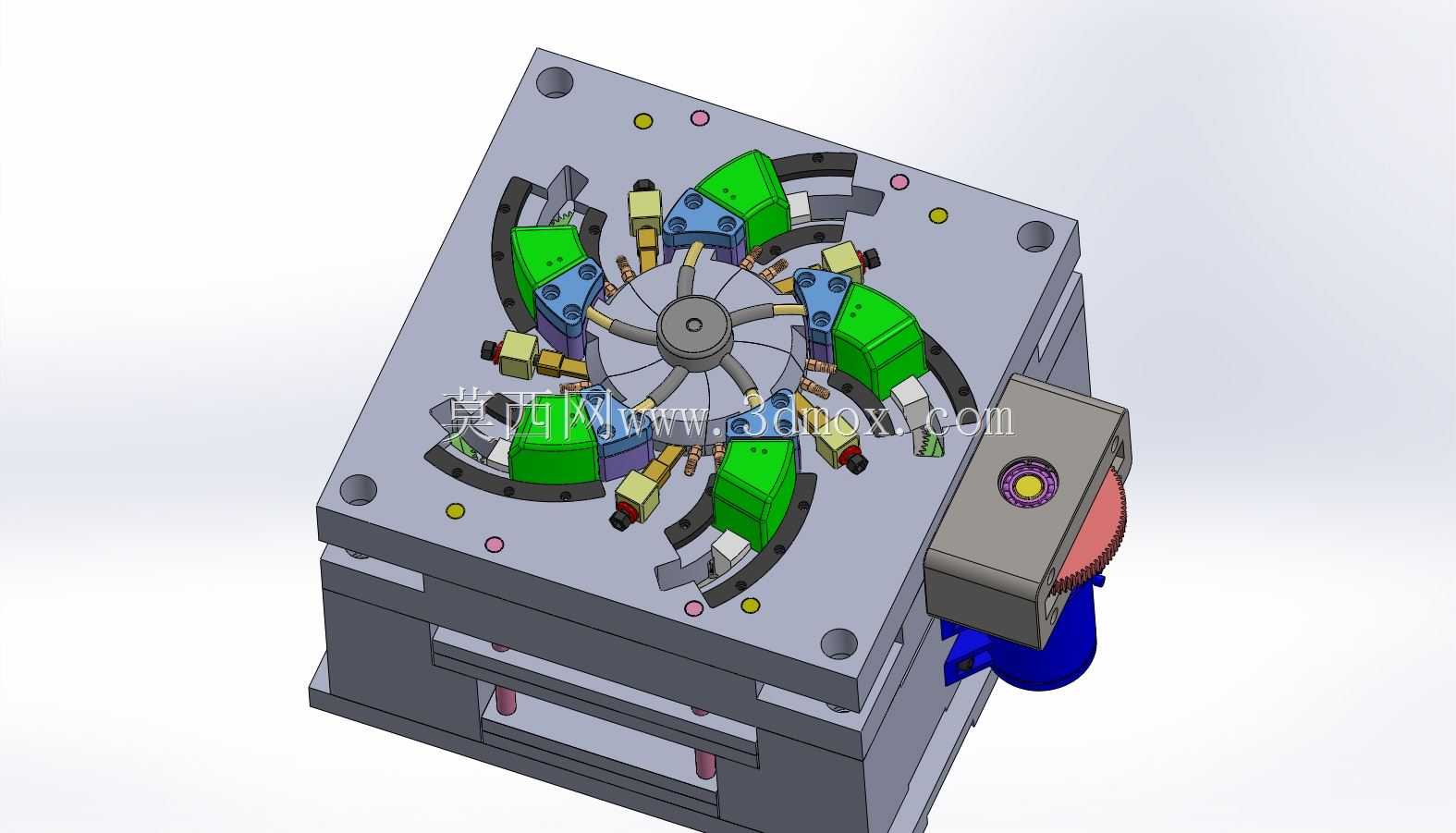

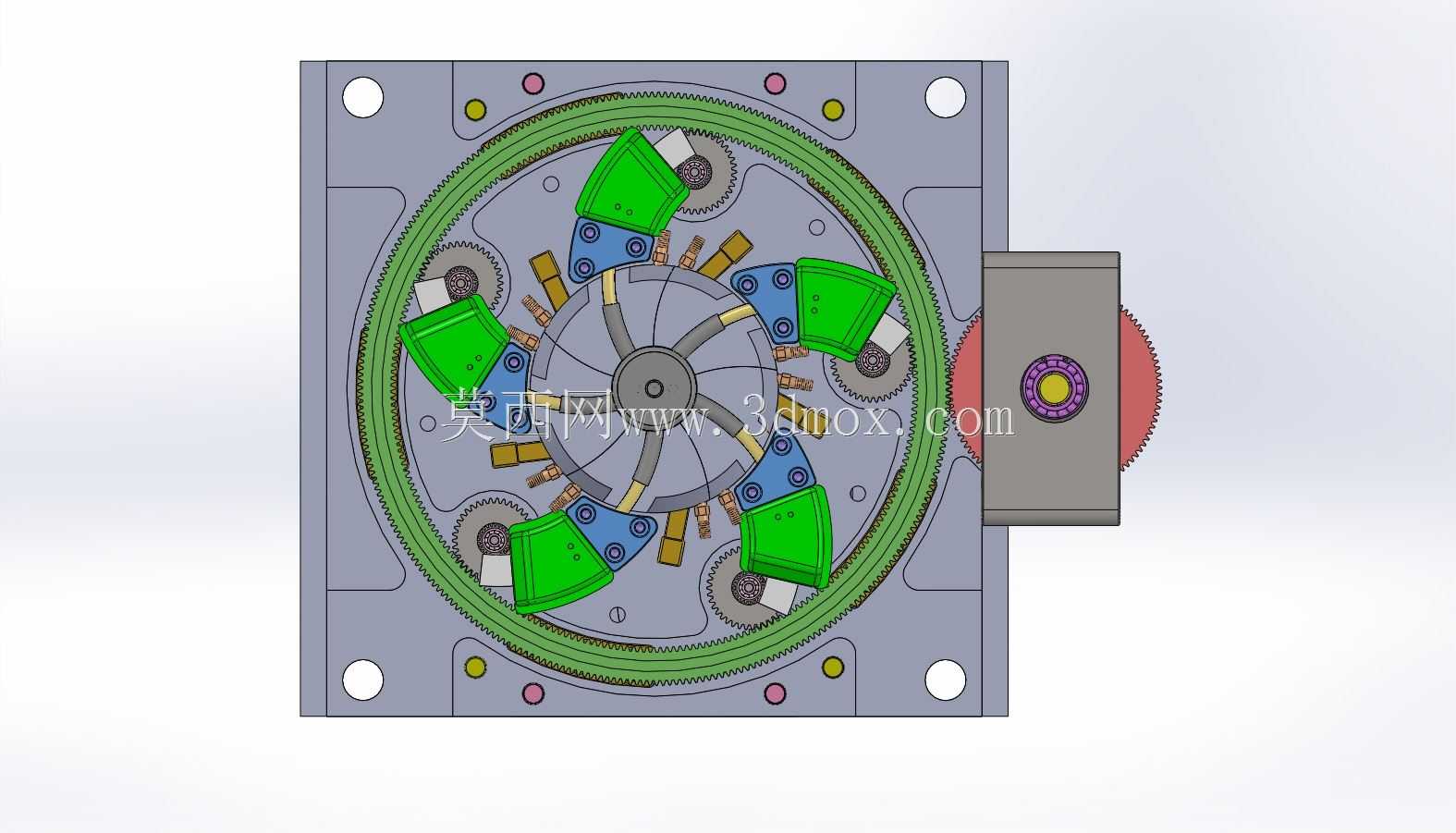

　　冷却与成型区域围绕绿色模块布置。通讯类零件通常壁厚不均，局部卡扣和柱位较厚，若冷却不均，会导致制件翘曲或顶出后变形。建模时应在型腔、型芯附近规划水路走向，避开顶针、螺钉、斜顶和滑块导轨，并保证进出水接头位于操作侧或便于接管的位置。模型中多色分区有助于识别独立部件，实际加工时还要进一步细化水道直径、堵头位置、密封圈槽和隔水板结构。

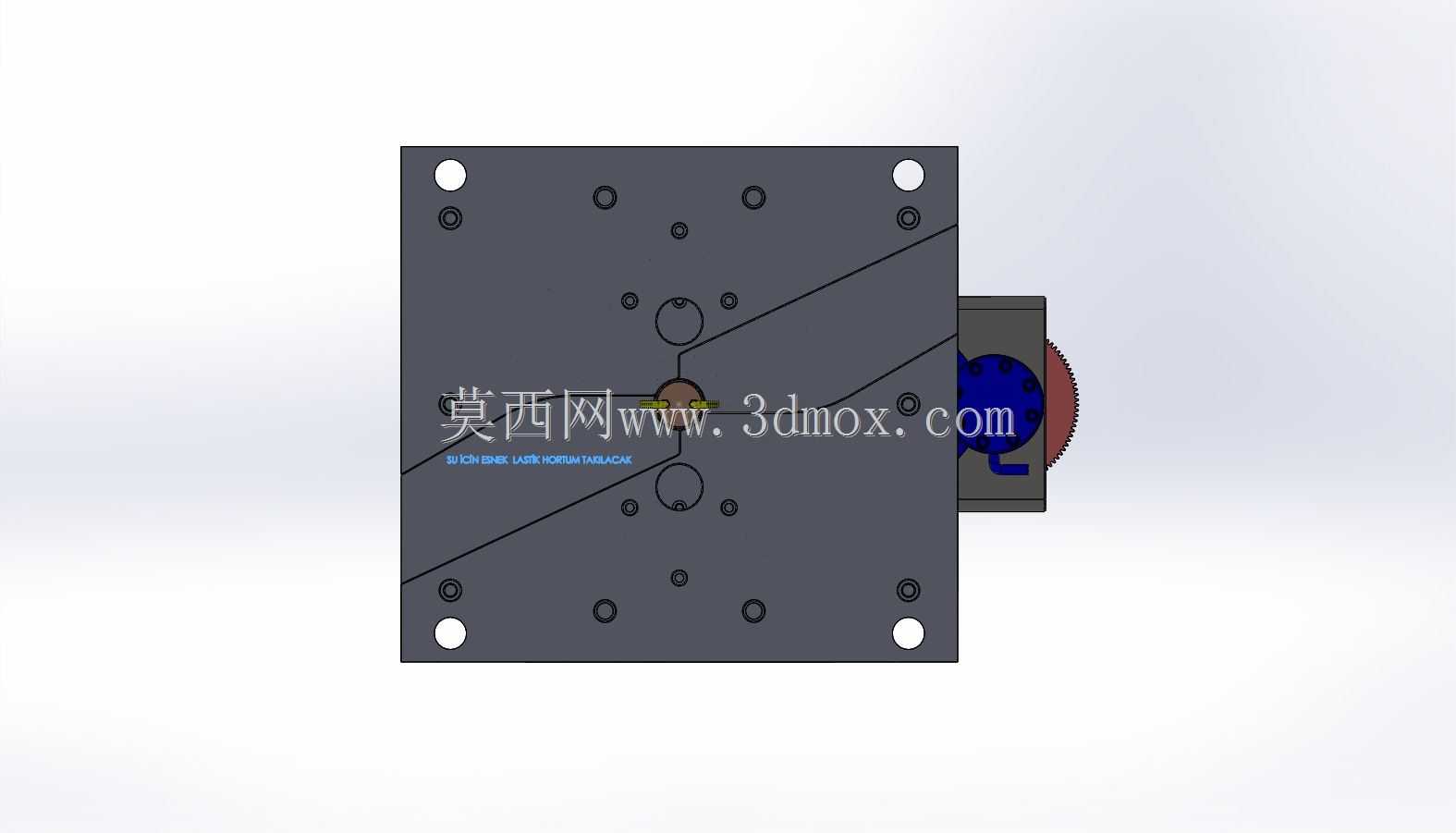

　　安装边界方面，模具整体长宽高需要与目标注塑机容模量匹配，底部模板平面承担定位和锁模作用，四周应留出压板、码模夹和吊装空间。顶部浇注元件高度决定喂料中心，侧向蓝色机构则增加了模具宽度方向的外轮廓，设备选型时不能只看模架本体尺寸，还要把油缸、接头、行程极限位置和维护拆卸空间计入最大外形。顶出区域需与注塑机顶棍位置对应，回针、导柱和支撑柱的排布要保证受力对称，避免长期生产后模板变形。

　　从建模评审角度看，该装配适合用于模具开合模拟、干涉检查、机构行程确认和车间布局沟通。后续细化时可继续补充标准件规格、流道截面、浇口形式、冷却水路、顶针分布和滑块斜度，使概念装配转化为可直接指导加工与装配的模具结构。
