多腔精密通讯接插件注塑模具结构

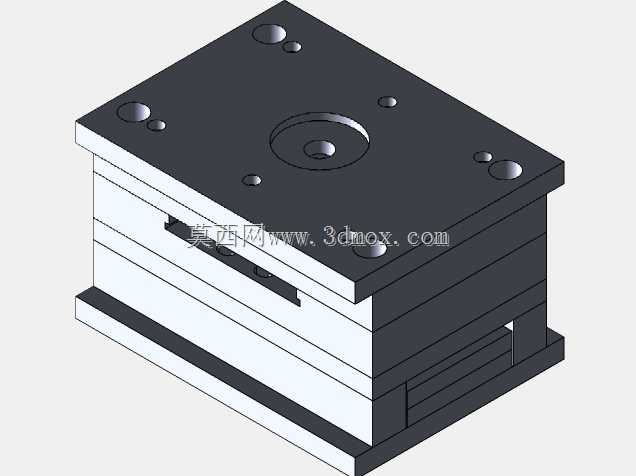

　　这套模具结构面向消费电子与通讯外设里的小型塑料接插件量产场景，对应产品是排布密集、壁厚偏薄、尺寸一致性要求高的绝缘插件类零件，常见于数据线接口内部定位座、小型通讯终端内部塑胶支架、接插件绝缘基座这类批量极大的制件。从三维结构上能直接看到标准两板模的模架主体，上下两块模板采用平直分型面布局，四角布置导套导柱对位结构，合模时依靠四个角的圆柱导向件完成粗定位，避免型腔错位导致的塑件飞边或者尺寸偏移。

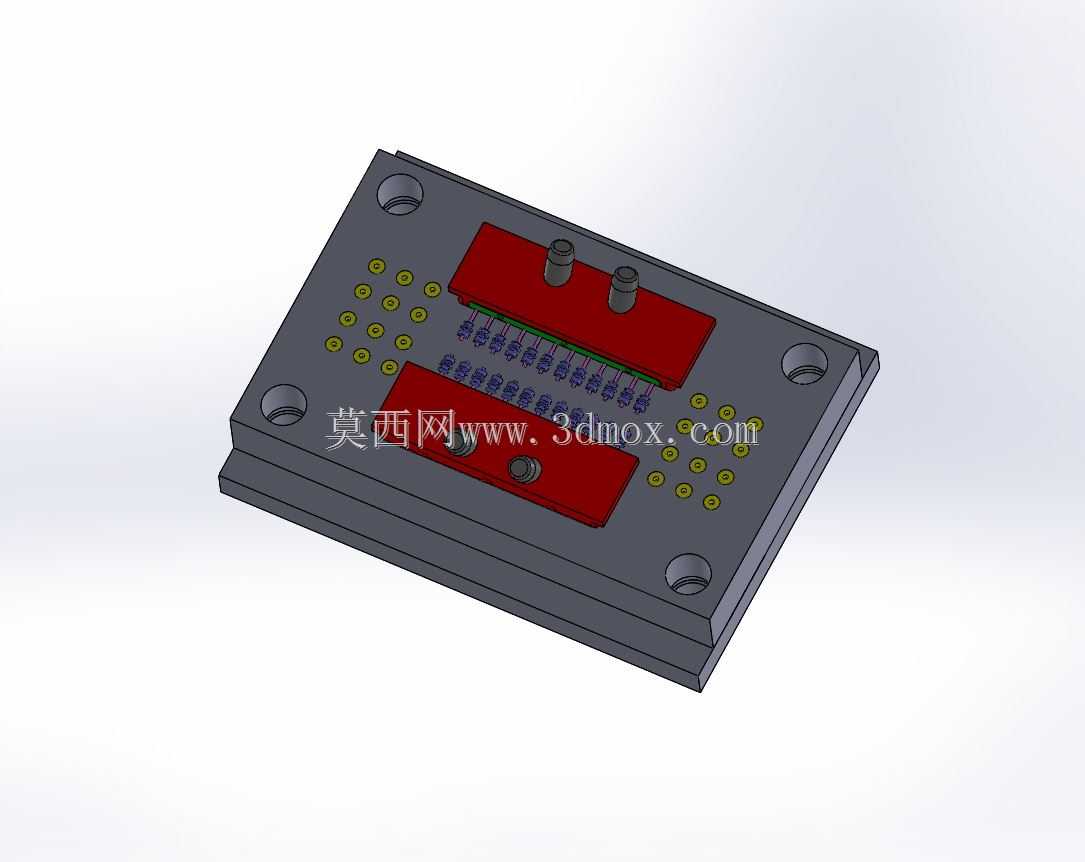

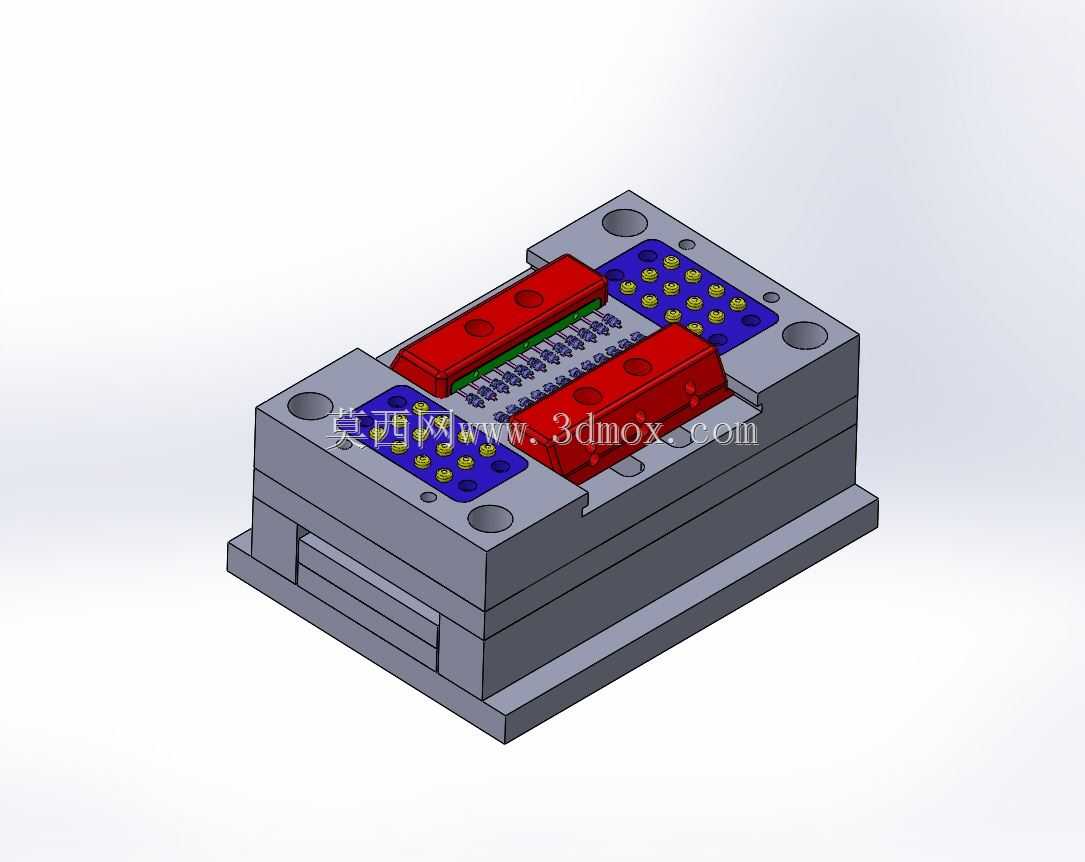

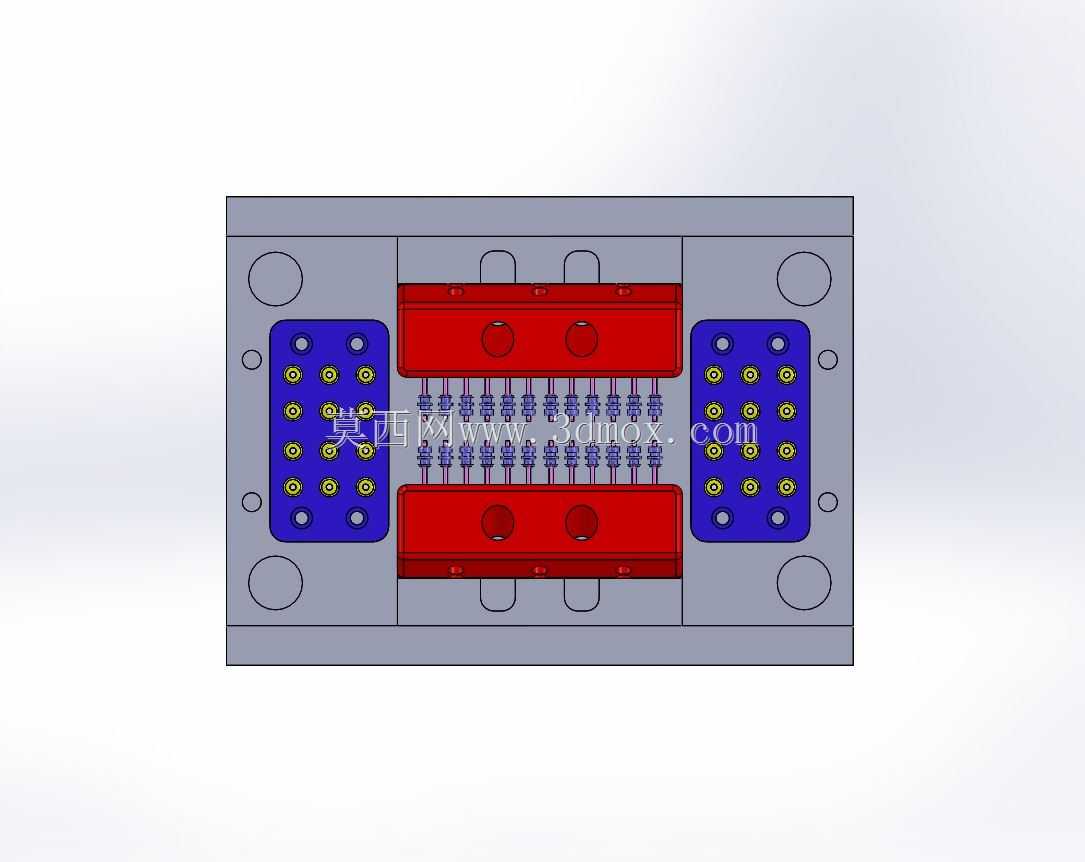

　　模仁区域采用一模多腔的排布逻辑，两组成型区域沿模具中心线对称布置，中间密集排布的细小成型单元对应接插件上的插针过孔、定位卡槽结构，周边均匀分布的黄色点位是冷却水路的堵头或者顶杆孔位，红色高亮区域为模具的浇注流道与型腔内的封胶镶块。做这类多腔小件模具时，排布型腔首先要保证每一个型腔到主流道的流程差控制在极小范围，避免不同型腔内塑料充填压力不一致，出现部分型腔打不满、部分型腔过保压产生内应力翘曲的问题。图中流道沿中线对称分叉，属于典型的平衡式浇注布局，熔融塑料从注塑机喷嘴进入主流道后，会沿分流道同时向两侧所有型腔送料，尽可能让各腔充填起始时间、保压压力保持同步。

　　冷却回路的布置围绕两组成型区域展开，在模仁内部贴近型腔壁的位置走循环水路，因为通讯接插件类塑件壁厚通常只有0.5到1.2毫米，材料多采用PA或者PBT加玻纤，成型后冷却速度直接影响成型周期，冷却不均还会让薄件发生侧向弯曲，后续装配插针时出现孔位错位。水路进出水口在模板侧面预留接口，接入工厂模温机后可以根据材料特性恒定控制模温，加玻纤尼龙通常模温控制在80到120摄氏度区间，保证塑件表面外观稳定同时降低内应力。

　　顶出系统依托模板下方的顶针板布置，针对每个小型塑件的边缘非外观面设置细顶针，开模后动模侧带着塑件离开定模，顶针板向前动作把所有塑件同时从型腔镶块上顶出，因为多腔模一次成型数十个小件，顶针排布要避开塑件上的插针孔和配合卡扣位置，顶出力作用在塑件壁厚足够的实体区域，防止顶穿、顶白缺陷。模架整体采用标准模架规格，长宽尺寸适配常用的100吨到160吨卧式注塑机安装尺寸，模板厚度、锁模孔位都符合注塑机拉杆间距的安装边界，上机时不需要额外加装过渡垫板，直接压码模夹即可完成固定。

　　镶块拆分上把容易磨损的细小型腔部分做成独立镶件，通讯接插件的成型插针孔位置长期受高速含玻纤塑料冲刷，很容易出现磨损拉毛，做成可更换镶件后，量产中如果出现局部型腔损坏，不需要整块模仁报废，拆下对应小镶件研磨更换即可，大幅降低模具维护成本。分型面沿塑件最大轮廓平直开设，加工时可以通过平面磨床一次性磨平分型面，合模后的封胶贴合精度容易保证，不容易产生径向飞边。模具整体导向、定位、浇注、冷却、顶出五个核心系统布局紧凑，没有多余的冗余结构，完全针对小型通讯塑胶件的大批量注塑生产设计，结构逻辑清晰，既满足高速注塑机短周期量产的效率要求，也兼顾了长期量产下的维护便利性与塑件尺寸稳定性。
