弧形弯件齿轮脱模注塑模具结构

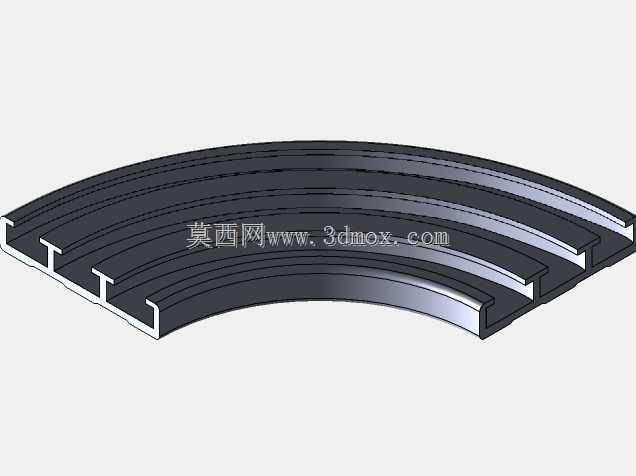

　　这套模具结构面向带弧形轮廓、局部薄壁特征的塑料件成型需求，整体布置在标准模架内部，重点解决塑件圆弧段包紧、侧向倒扣以及多部位同步脱出的问题。从三维结构可以看到，成型区域并非采用单一直顶方式，而是结合齿轮传动、弧形导向件和侧向滑块，将开模后的直线运动转换为沿塑件轮廓方向的牵引动作。这种设计适用于外观件、通讯类小型结构件以及类似弯弧壳体的批量注塑生产，尤其在塑件具有连续圆弧筋位、端部卡口或侧壁遮挡时，能够降低强制顶出造成的发白、变形和拉伤风险。

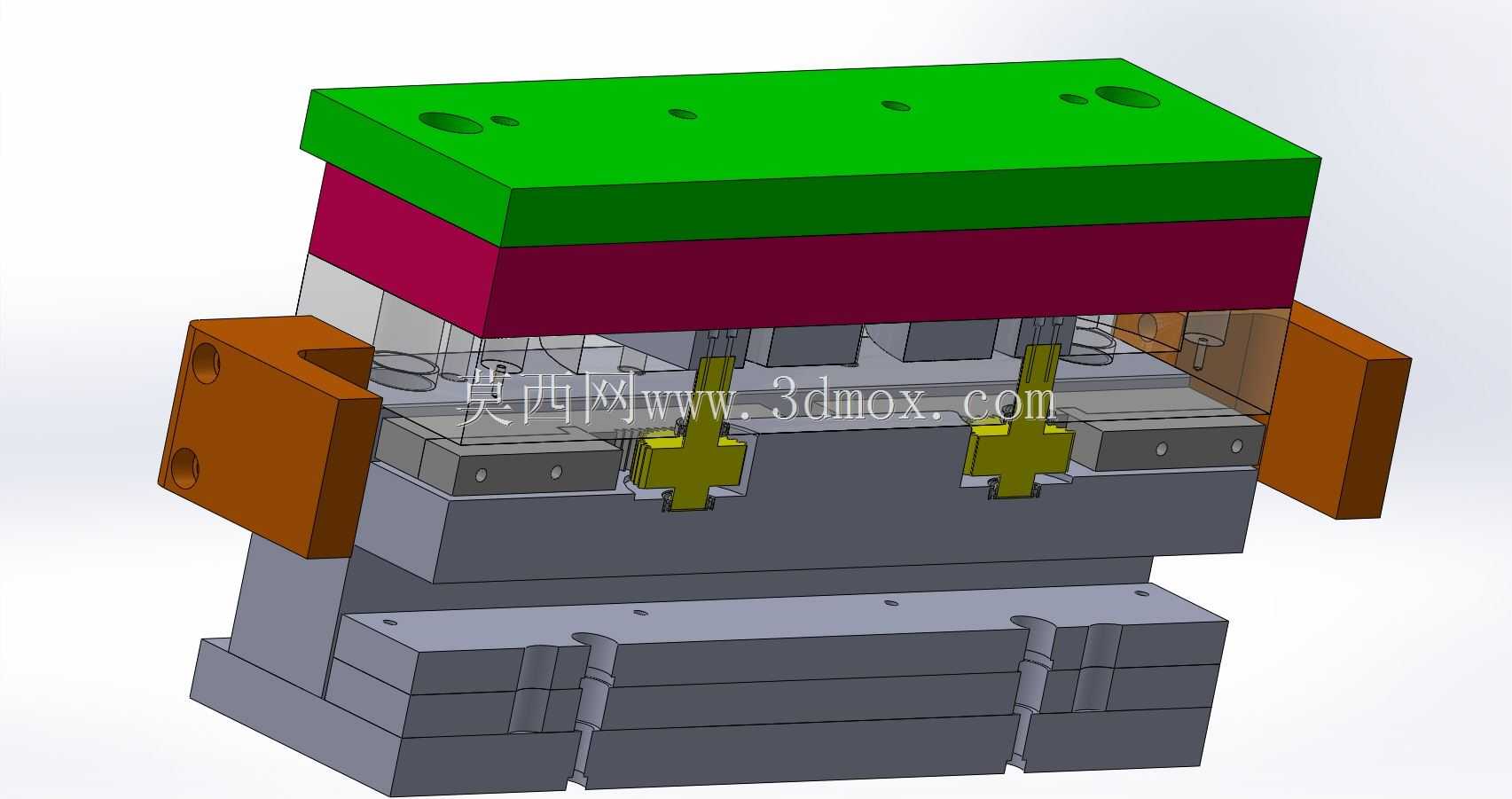

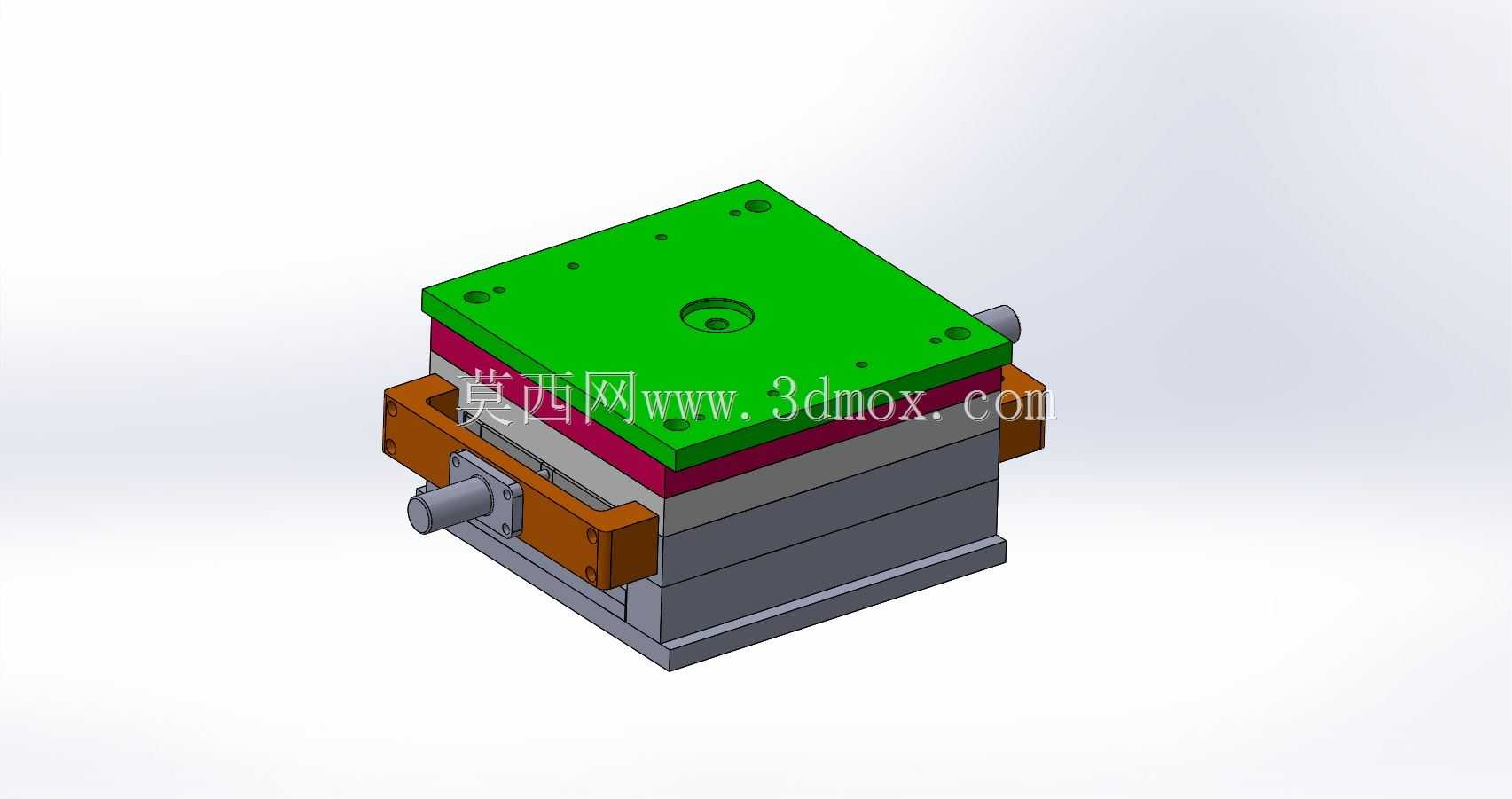

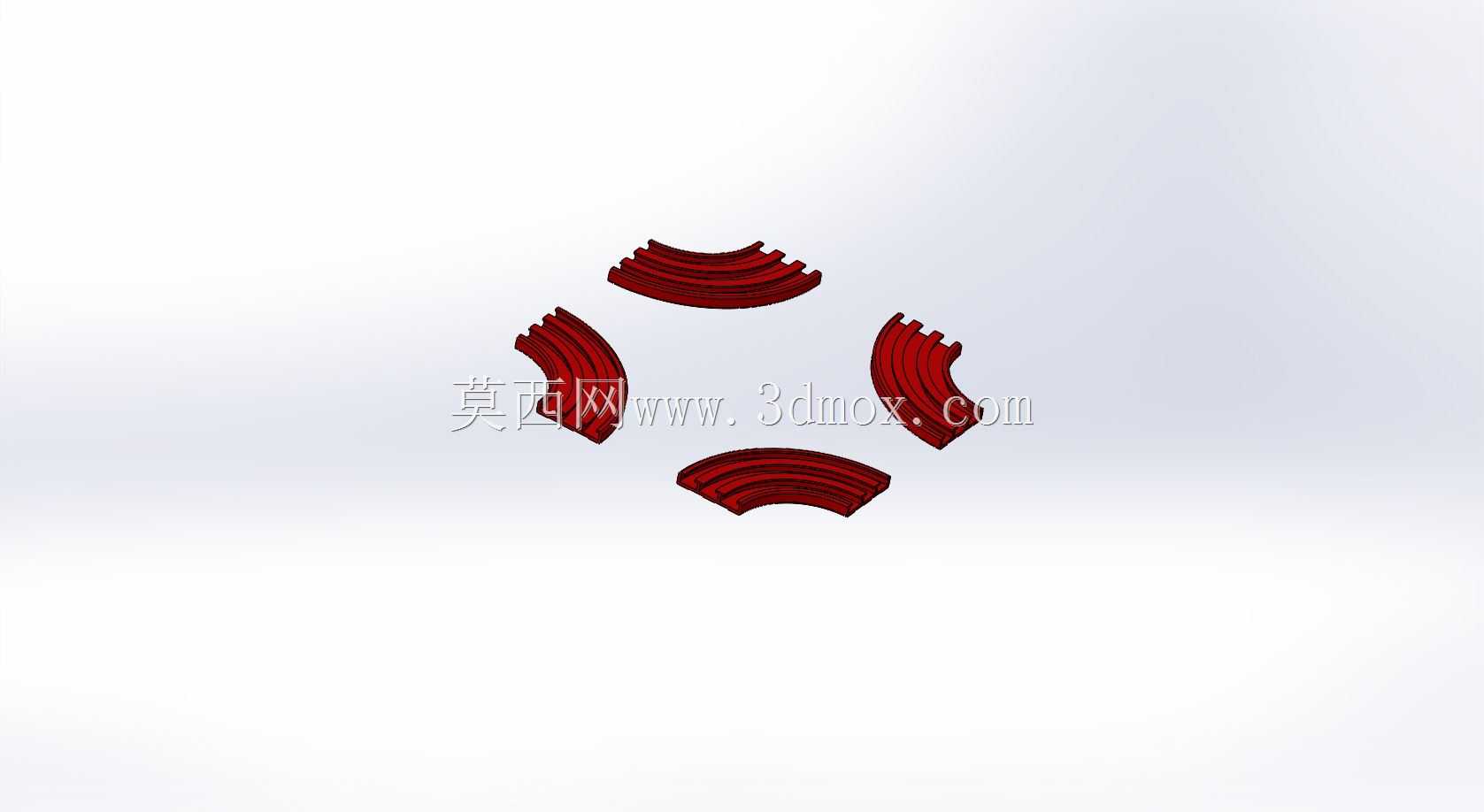

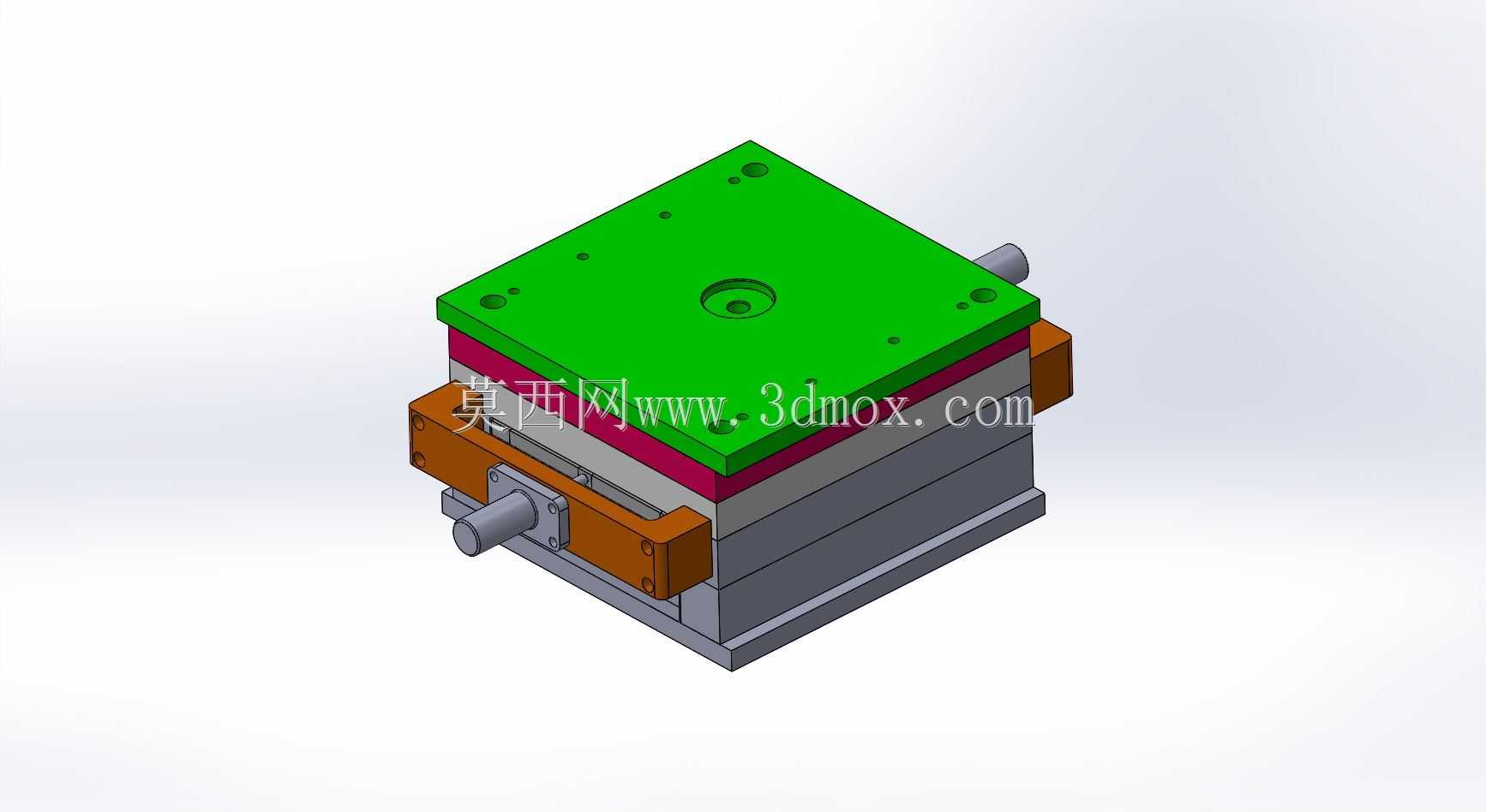

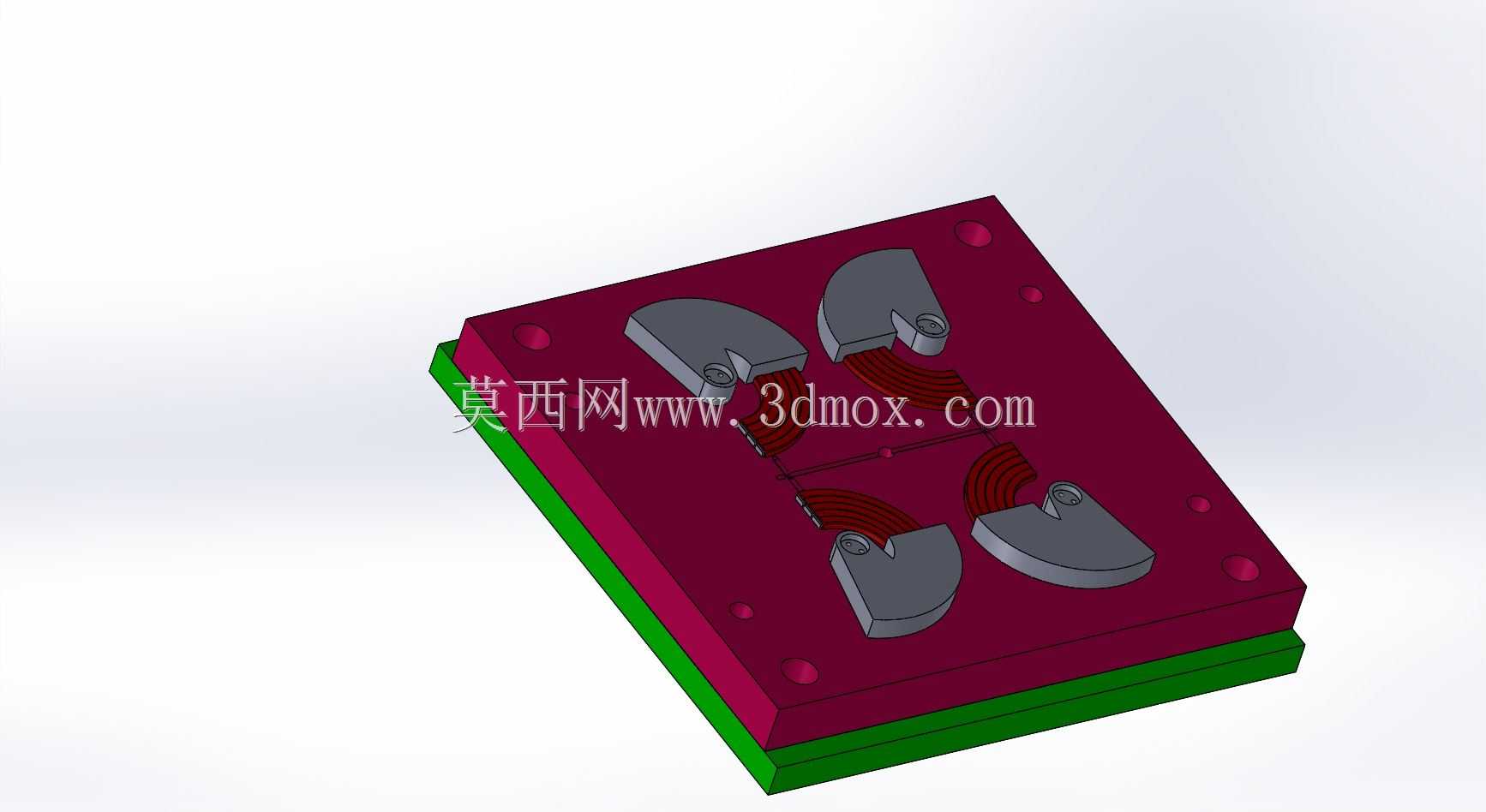

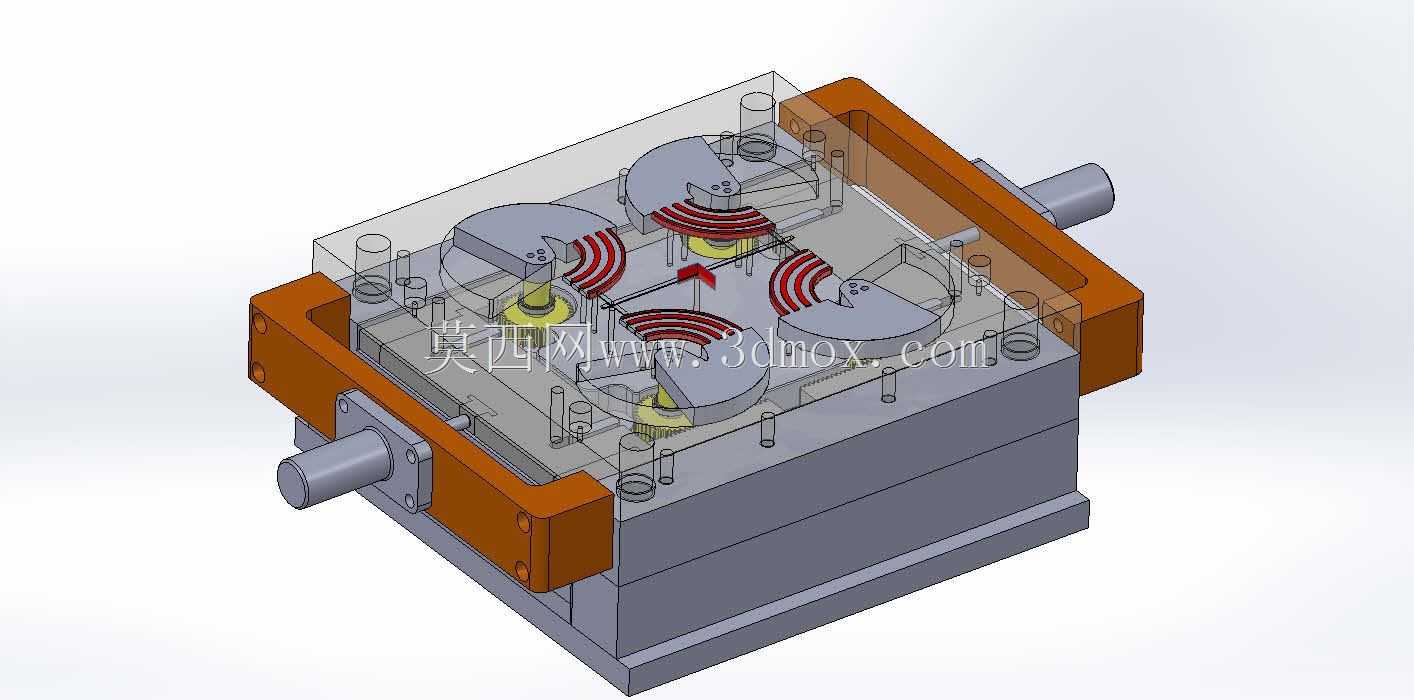

　　模腔部分围绕塑件外形拆分，动定模贴合面承担主要封胶和定位作用。圆弧红色区域对应塑件的外露成型面或易干涉部位，周边压板、镶件和螺钉将成型块固定在模板上，便于加工时单独铣削、抛光和后期维修。模具两侧设置了较厚的橙色支承框架，既作为安装边界，也为导柱、滑块和传动件提供刚性支撑。实际装机时，模板外形需要匹配注塑机拉杆间距，压板位置要避开机床顶棍孔和冷却水路接口，顶部吊装孔与侧面锁模区域则需保留足够操作空间。

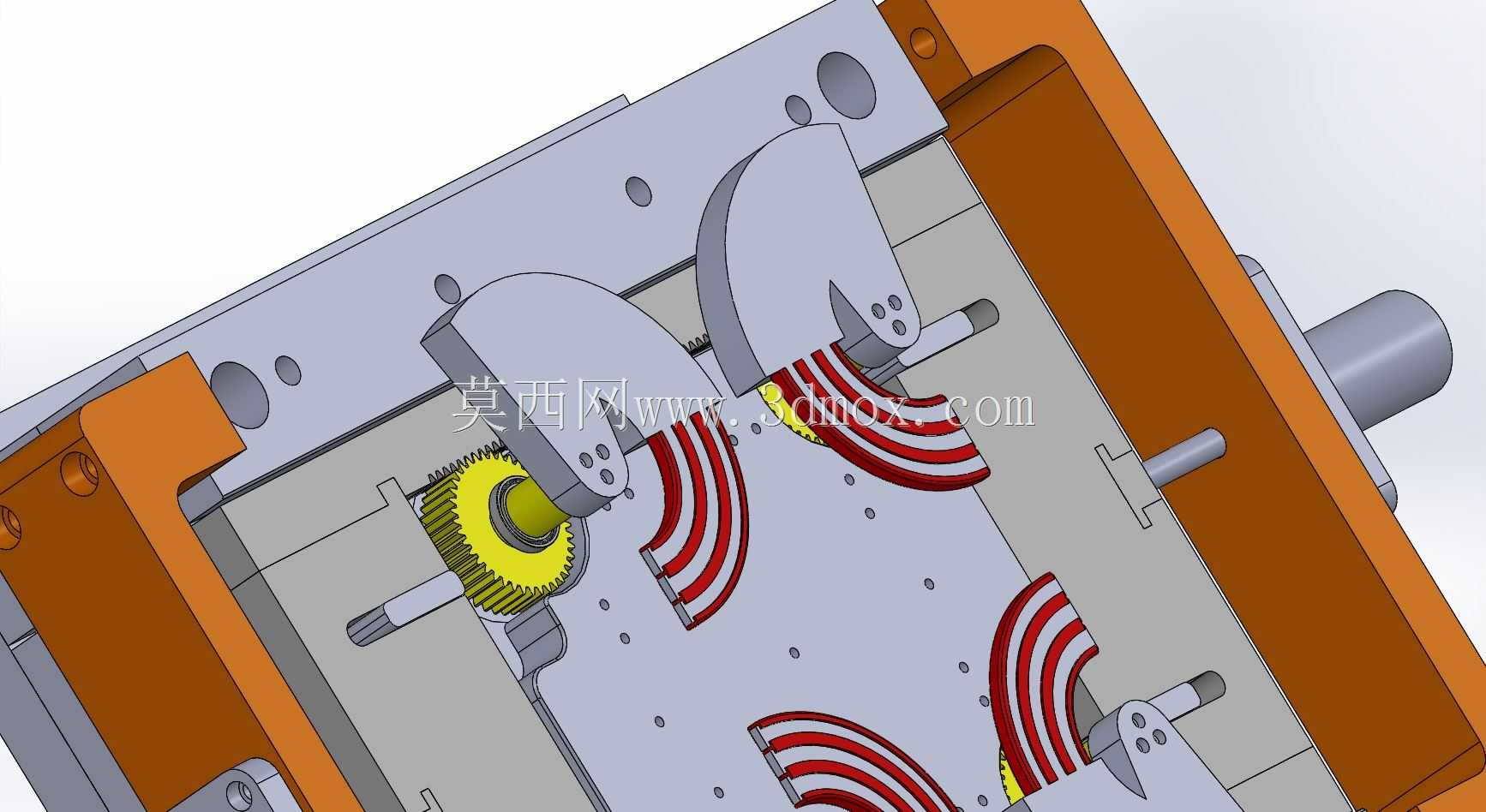

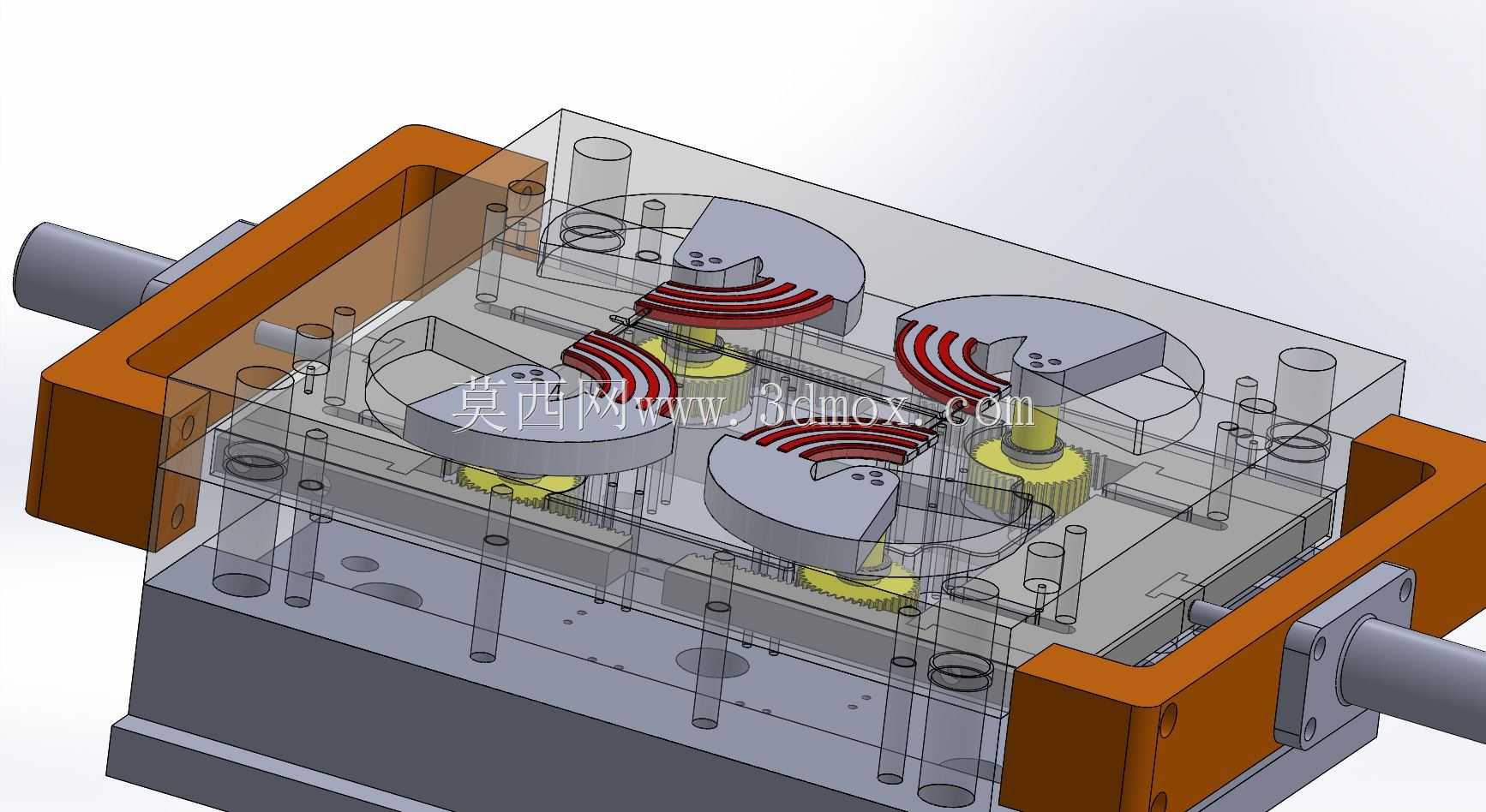

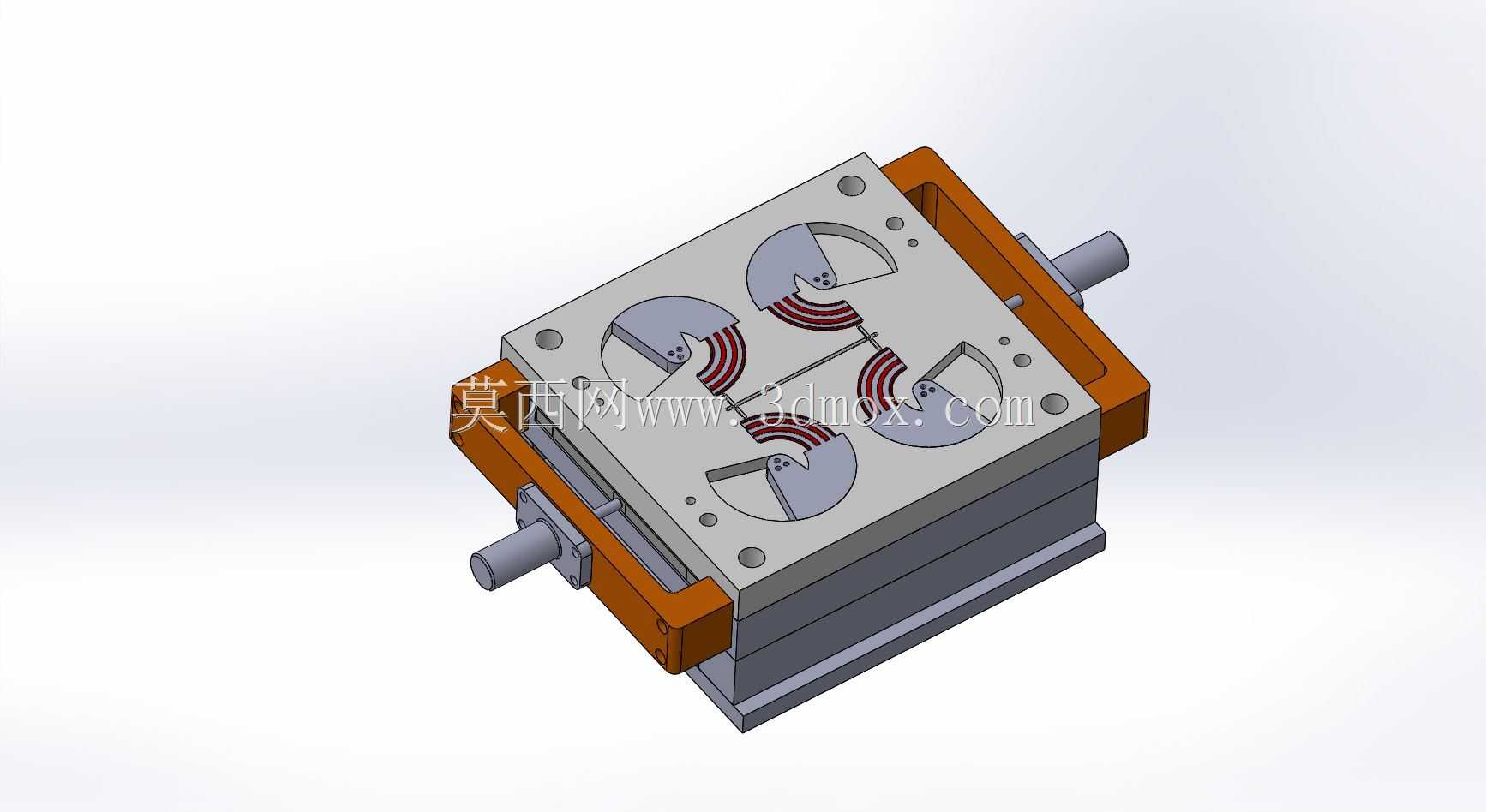

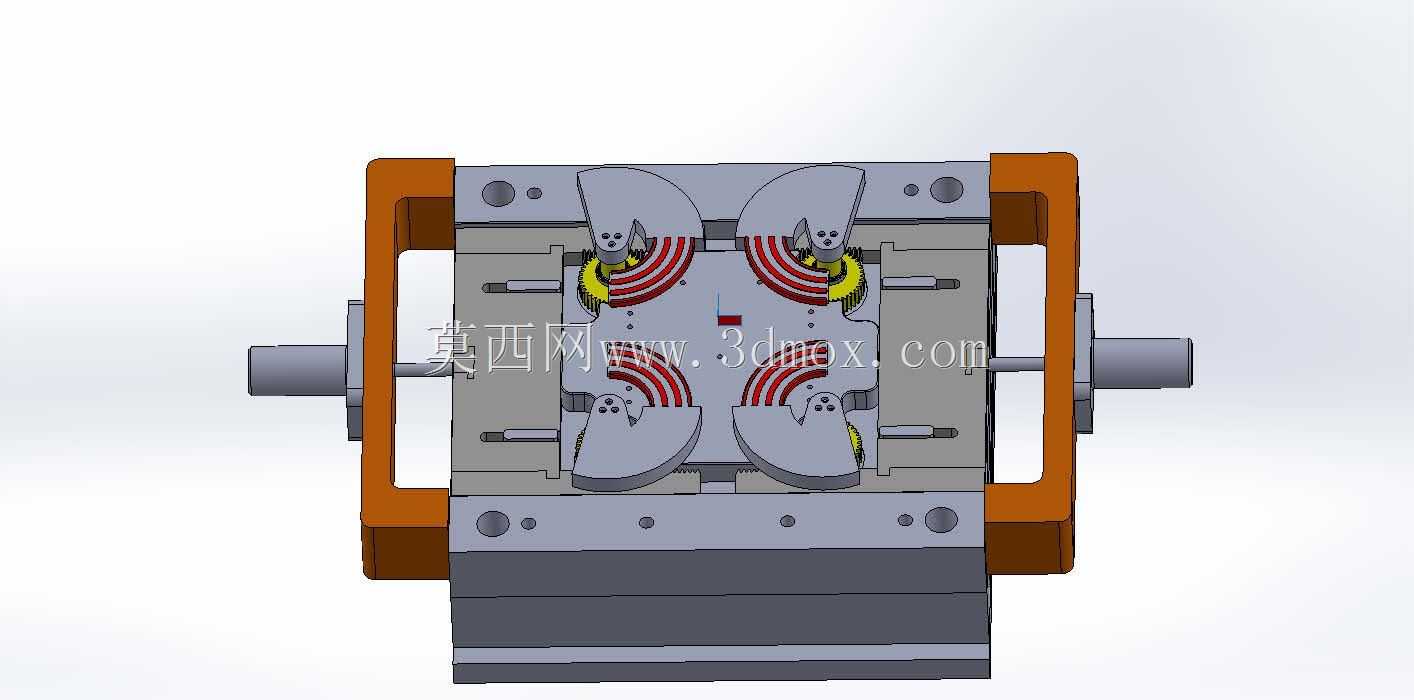

　　传动设计是该结构的核心。黄色齿轮位于模架下部，与齿条或联动轴配合，在开模行程中带动弧形摆块运动。摆块端部连接成型镶件，使抽芯轨迹不再局限于水平直线，而是顺着圆弧塑件的包络方向退出。与普通斜导柱滑块相比，齿轮联动具有同步性好、行程可控、受力分布均匀的特点；当多个相同弧形件在一套模具中布置时，可通过中间传动件保证各抽芯机构动作一致，减少先后不同步导致的塑件扭曲。设计时需要重点校核齿轮节圆半径、摆块回转中心和抽芯位移之间的关系，确保镶件完全退出倒扣区域后，顶出系统再开始动作。

　　侧向滑块与导柱布置在模架左右及中部，滑块端面通过斜楔锁紧，在注射阶段承受型腔压力。冷却回路应沿成型镶件轮廓就近布置，但不能与齿轮腔、顶针孔和螺钉孔发生干涉。圆弧件壁厚变化处容易产生收缩痕，模具温度和保压传递需要通过镶件材料与水路共同平衡；对外观要求较高的弧面，可采用独立镶件进行镜面处理，并在分型线位置预留钳工配合余量。顶出方面，直顶针应尽量落在筋位、凸台或边缘较厚区域，避免在可见平面留下顶痕。

　　从装配关系看，上部模板承担定模侧安装和浇口导入功能，下部模板容纳顶出板、齿轮组件和动模镶件。开模时，首先沿主分型面分离，塑件随动模侧移动；随后机床顶板或模具内置拉条驱动齿轮旋转，弧形抽芯件按预定轨迹松开塑件；最后顶针板动作，将塑件从型芯上平稳托出。合模前，所有滑块和摆块必须通过限位件准确回位，锁紧块将滑块压至封胶位置，避免飞边。

　　建模时应将模架、型腔、型芯、齿轮、摆块、导柱、紧固件和冷却接口分层表达，方便工程图拆件和干涉检查。弧形运动件需要建立运动包络体，检查开模极限位置是否与模板、顶针或邻近塑件发生碰撞。齿轮模数和齿宽不必按重载传动选取，但要满足低速短行程联动的刚度与耐磨要求，配合轴和衬套处应保留润滑与拆装空间。整体结构紧凑，适合在中小吨位注塑机上完成多腔或家族件生产，对复杂弧形塑料件的模具开发具有直接参考价值。
