多腔精密日用品注塑模具结构

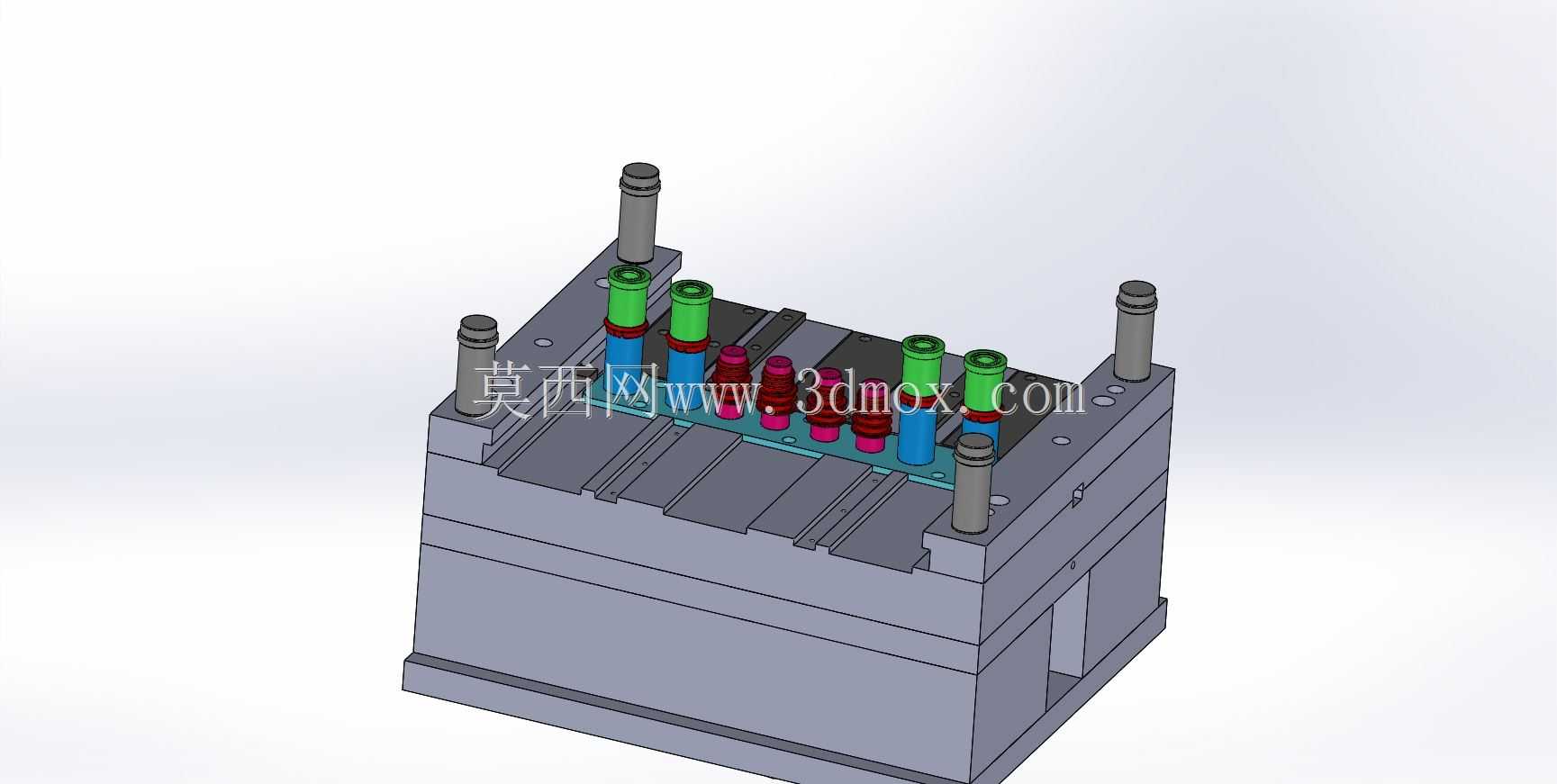

　　这套三维结构呈现的是一副典型多型腔注塑模具，整体采用标准模架叠加定制型腔镶件的布局方式，面向小型日用塑胶件的批量注塑生产场景。从整机装配关系来看，模具上下分为定模侧与动模侧两大模块，四根加粗导柱沿模架四角对称布置，导柱端部做了加长导向段设计，合模过程中导套先于型腔贴合进入配合区间，即使注塑机模板存在小幅平行度偏差，也能通过长导向段修正合模轨迹，避免型腔侧面发生啃模拉伤。

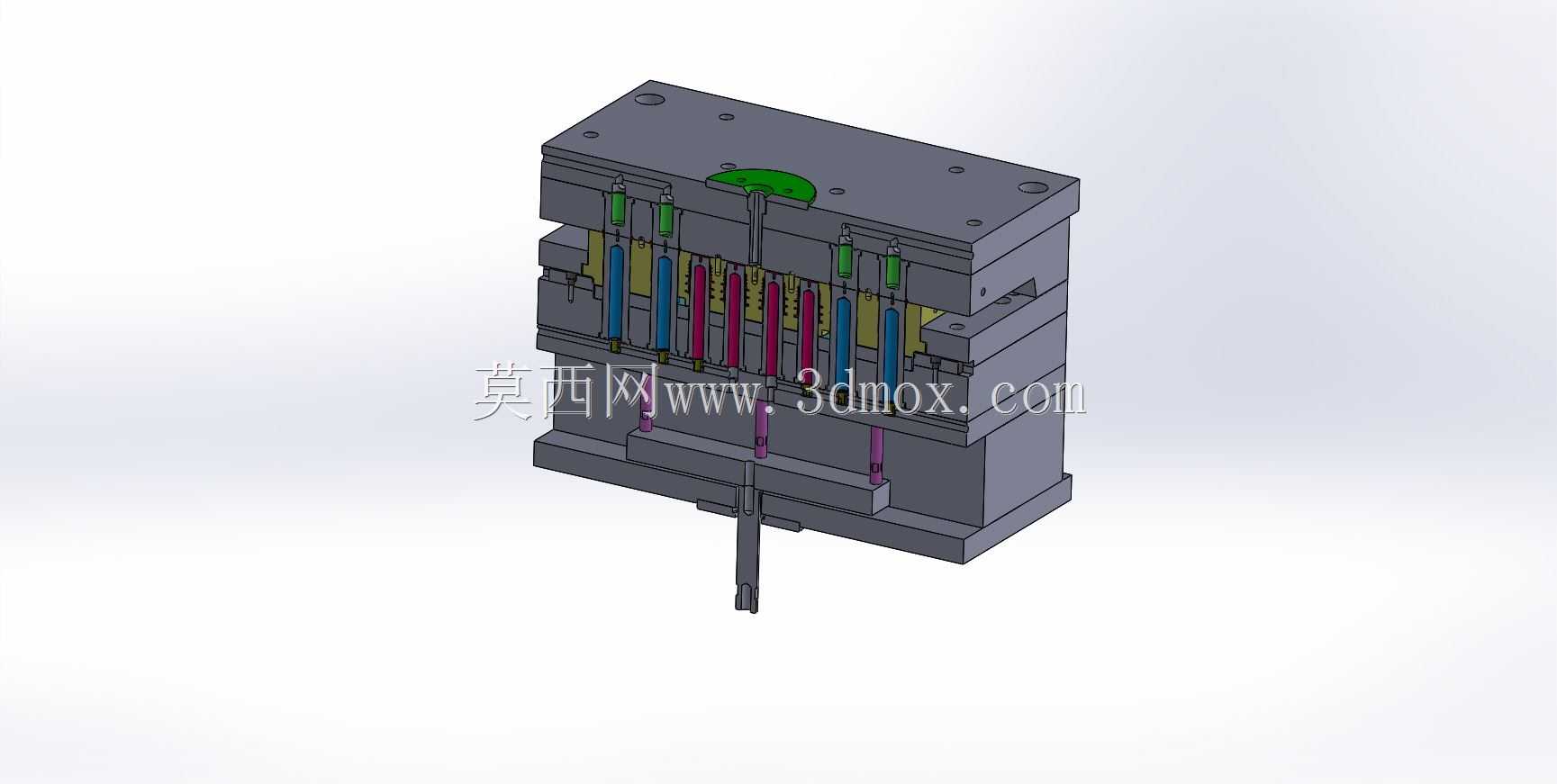

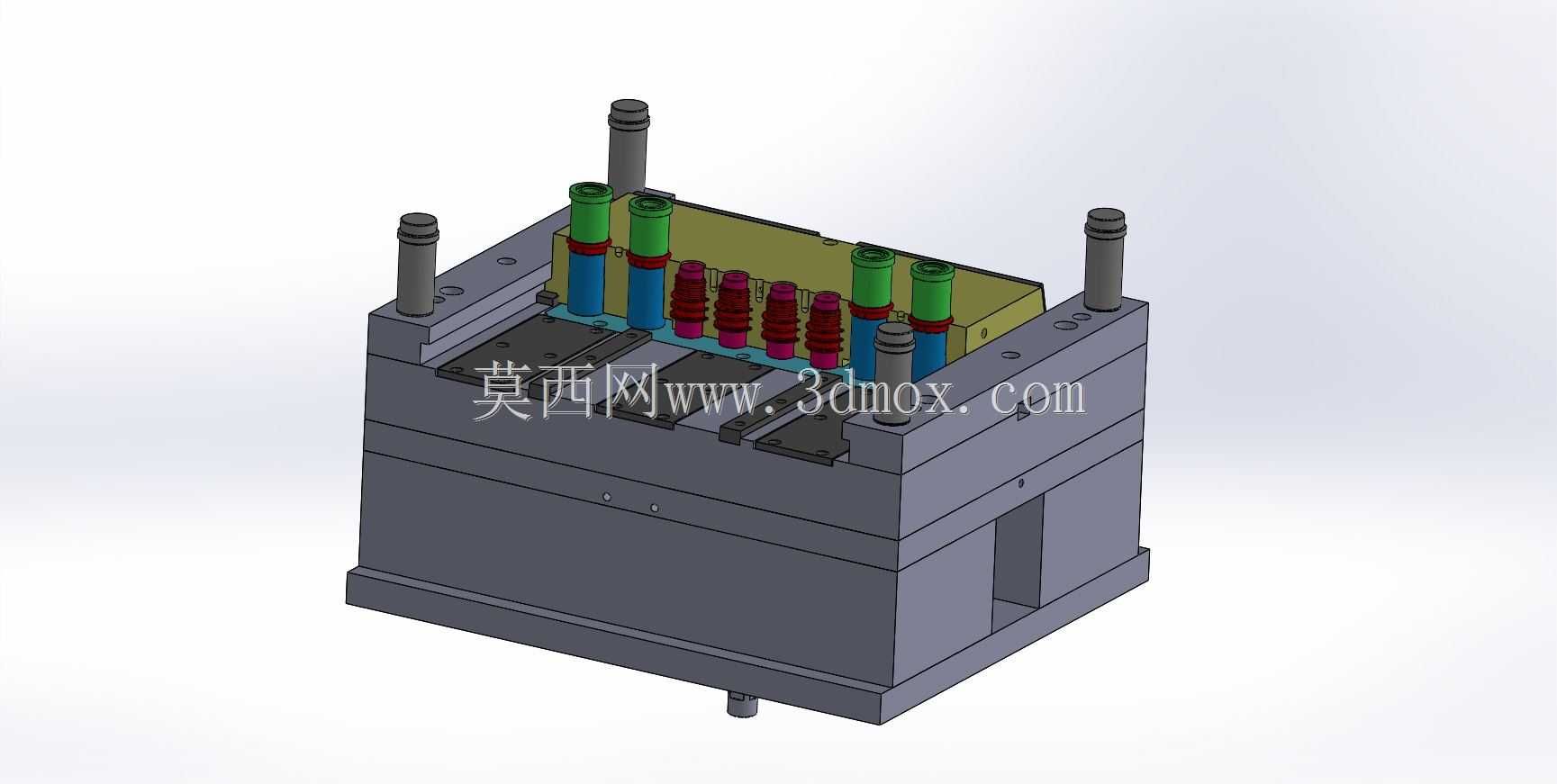

　　型腔区域沿模具长度方向排布了多组成型工位，不同工位对应不同规格的塑胶制品成型腔，从腔体内露出的彩色分段结构可以区分出冷却水路接口、顶出元件与成型镶件的装配位置：绿色段对应水路的进出水对接位，直接连通模架内部钻削的冷却流道，红蓝分段则对应分型面处的密封配合段与制品顶出接触段。这种多腔混排的设计思路，是在单副模具内同时完成多款配套小零件的成型，比如日化产品的瓶盖、内塞、按压接头这类配套套件，一次开模即可同时取出全套配件，省去多机台分别注塑的周转成本，也能保证套件之间的装配匹配度，不会出现不同批次塑胶件收缩率偏差导致的装配干涉。

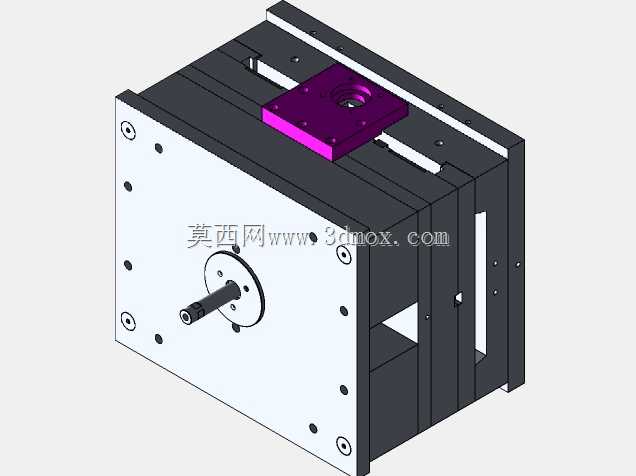

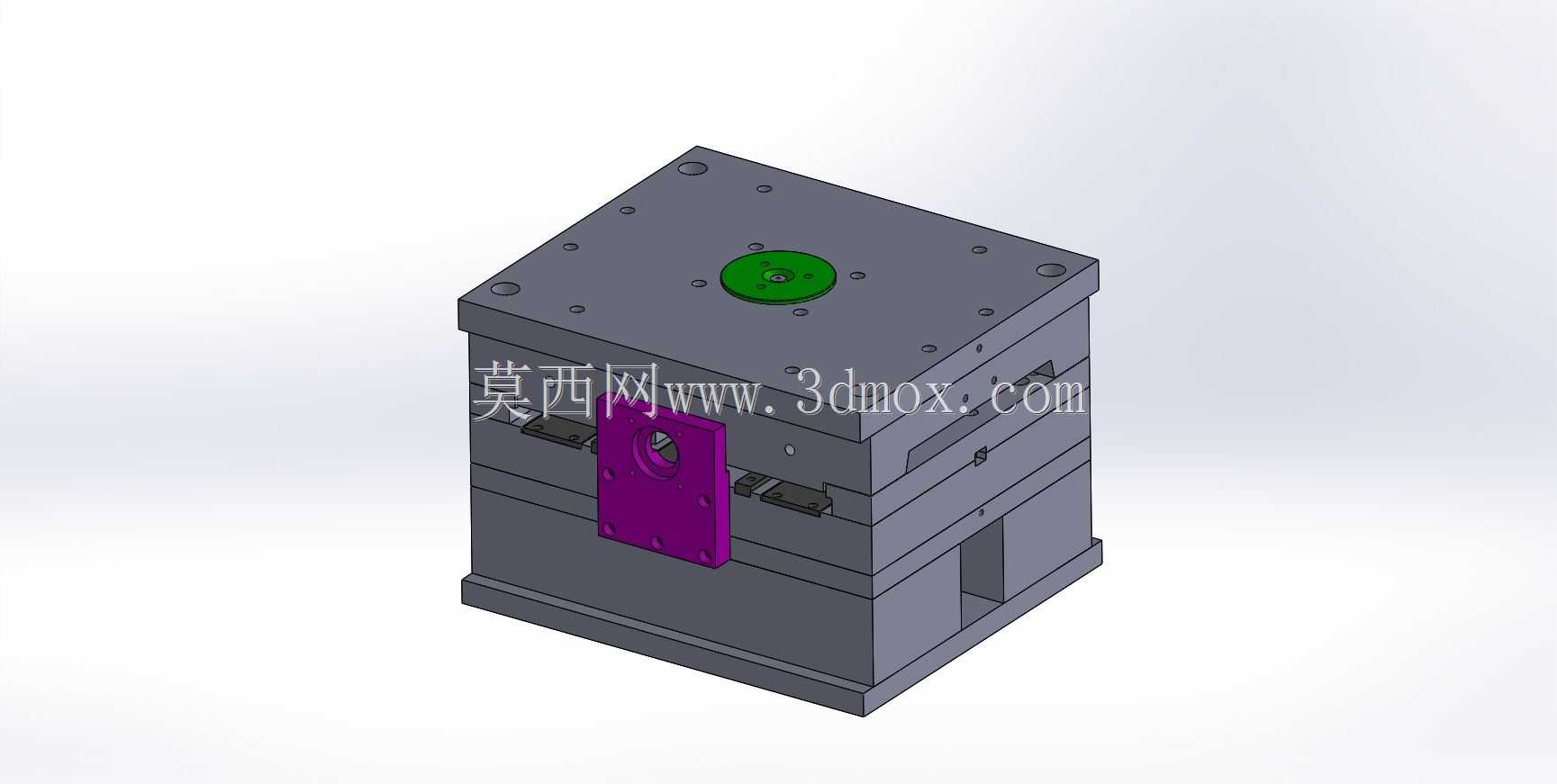

　　模架本体采用叠层板式结构，从下到上依次为动模座板、推板、动模板、定模板、定模座板，各板件之间通过内六角螺钉锁紧，定位销穿过板件接合面保证重复拆装后的位置精度。模具宽度方向的两侧预留了注塑机码模槽位，槽口尺寸适配常规卧式注塑机的压码安装间距，吊装时四根导柱顶端的吊装孔可直接连接吊环，不需要额外焊接吊耳，避免模架焊接变形影响平面度。

　　冷却回路的排布完全跟随型腔轮廓走形，在每个成型腔的外围都布置了环形冷却水道，水道距离型腔壁的间距控制在均匀区间，不会出现局部冷却过快导致的制品内应力集中，也不会因为水道离腔过远拉长成型周期。顶出系统采用推杆与推管组合的形式，针对带内孔的塑胶件使用推管顶出，顶出力沿制品圆周均匀分布，顶出痕迹留在制品内孔非外观面；针对平板类结构则使用圆推杆，推杆位置避开制品的加强筋与装配卡扣，防止顶出时顶白、顶穿缺陷。

　　分型面的设计沿制品最大轮廓线走分，在型腔边缘开设了多级排气槽，熔融塑胶注入型腔时，型腔内的空气可以顺着排气槽快速排出，避免制品边缘出现烧焦、缺胶问题。模具的安装边界完全适配中小吨位卧式注塑机的拉杆间距，整体厚度在注塑机最大开模行程范围内，开模后动定模之间的取出空间足够机械手抓取多腔制品，也兼容人工取件的操作距离。整套结构把导向、成型、冷却、顶出、排气五大模具核心模块的装配关系完整呈现，结构设计人员可以直接参考其多腔排布逻辑、导柱布局方式与水路走向规划，用于同类小型塑胶件的注塑模开发，在保证成型精度的前提下最大化单模产出效率。
