多腔精密塑胶注塑模具结构设计

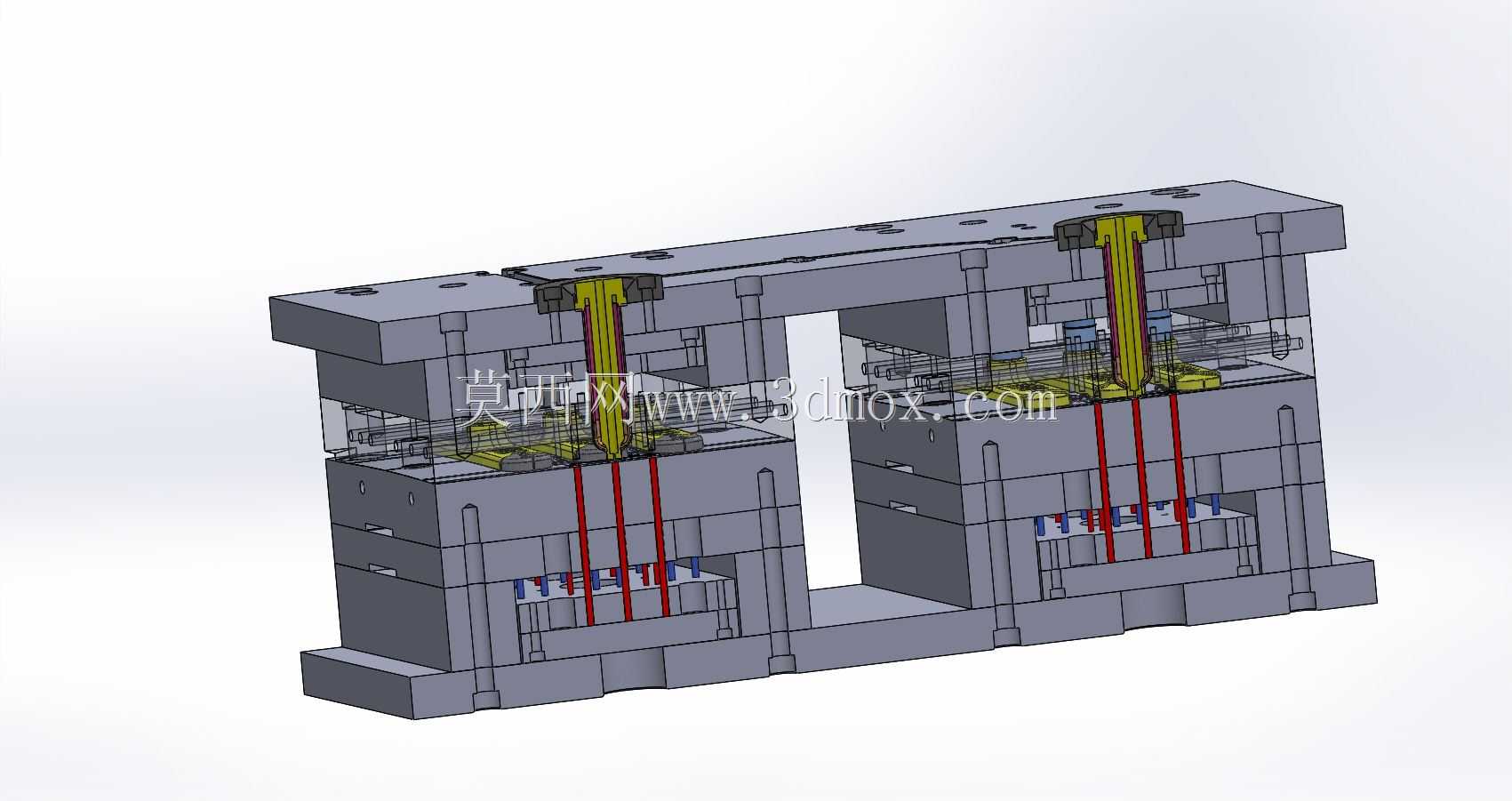

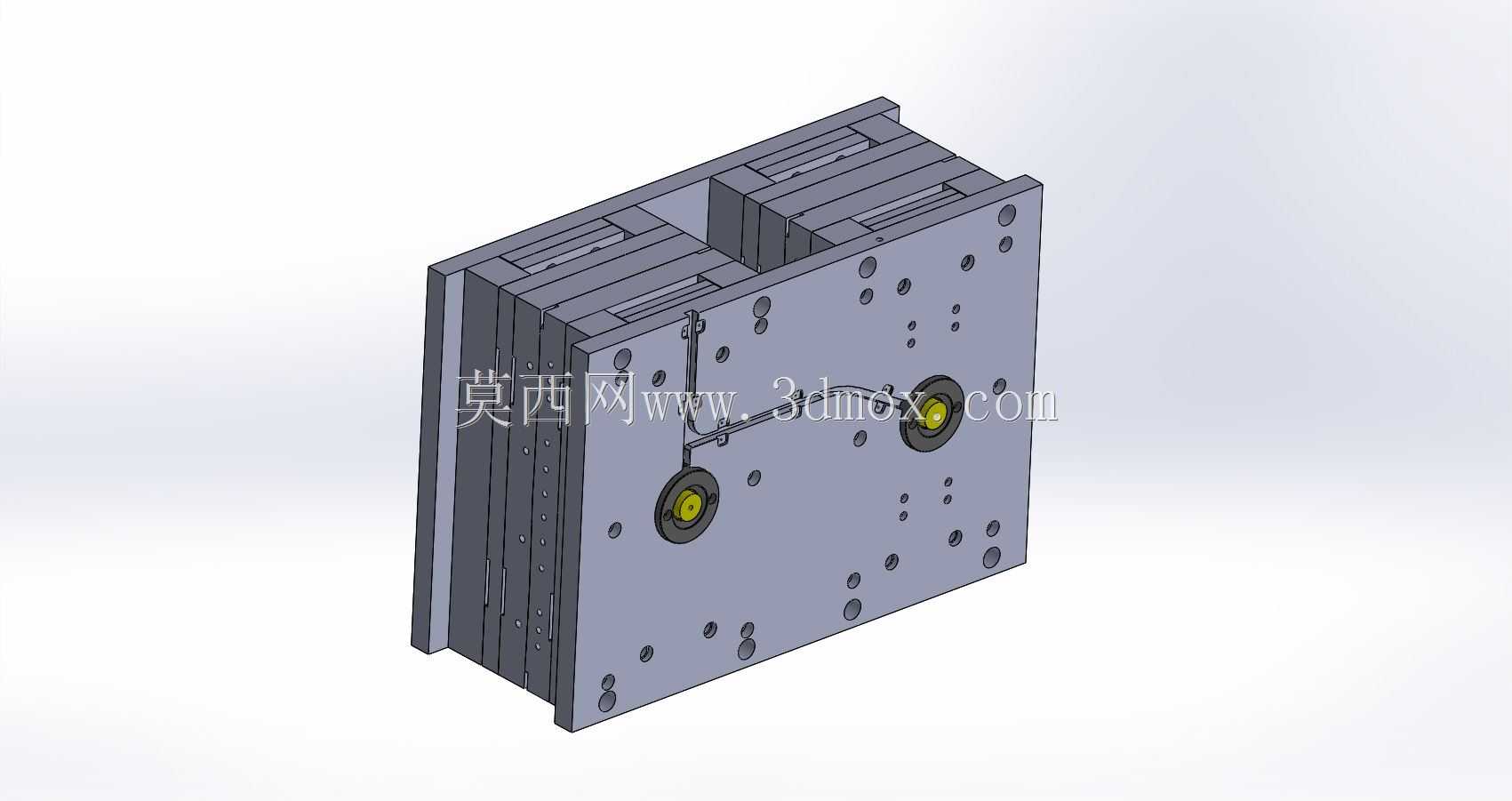

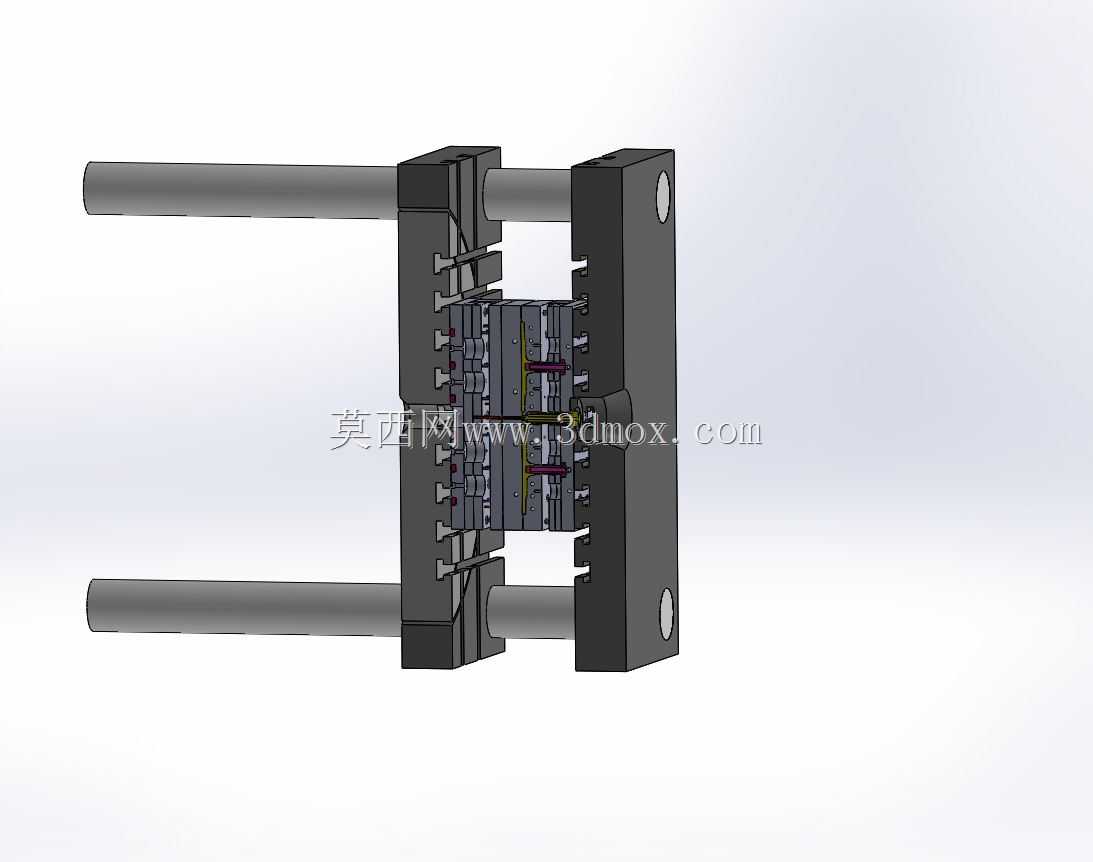

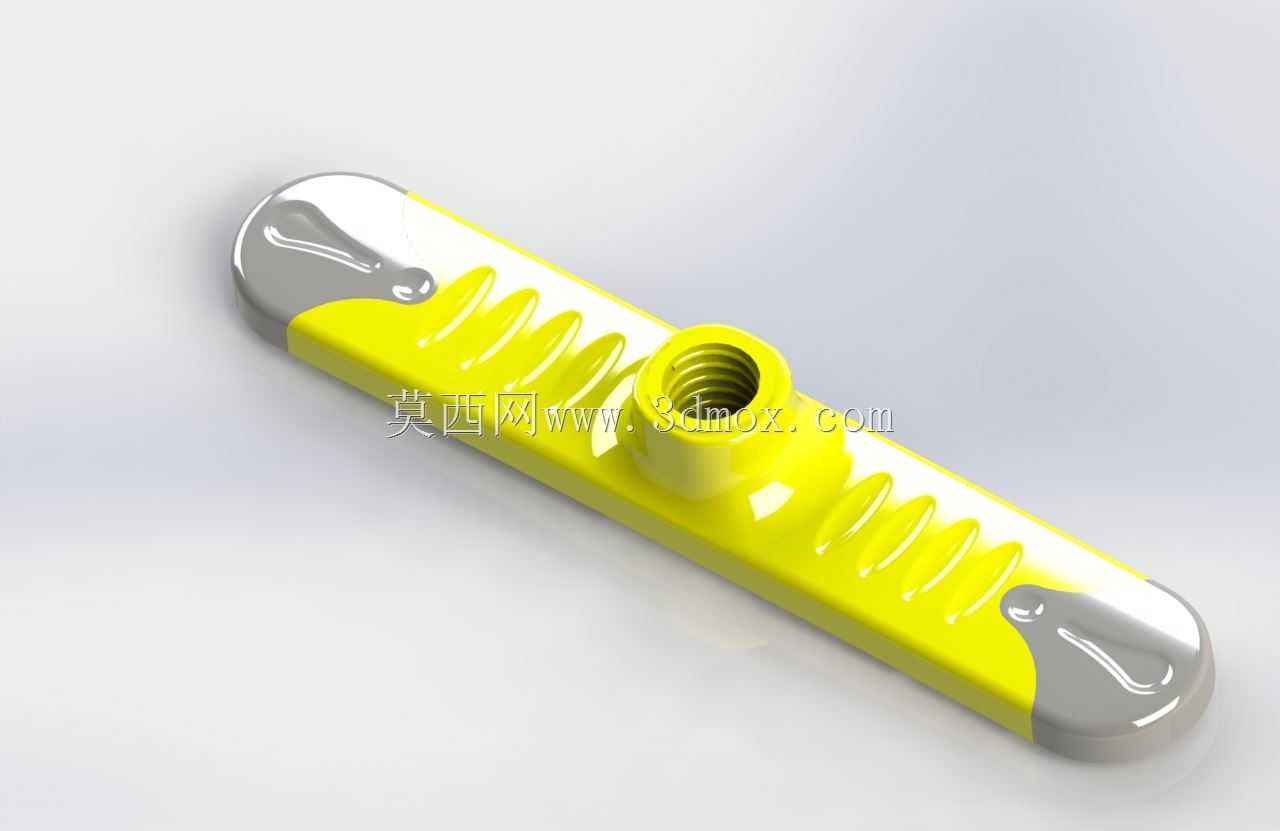

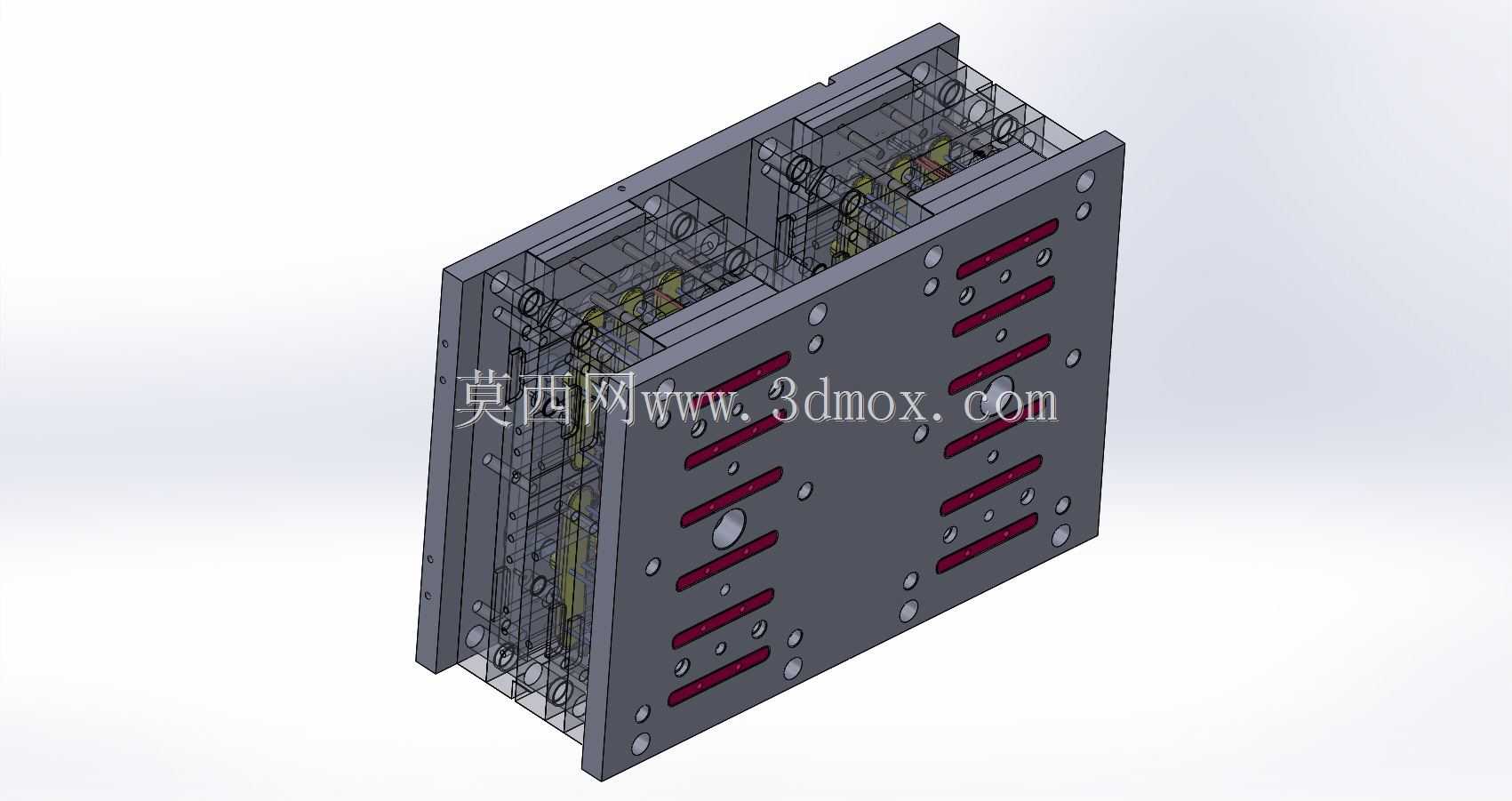

　　这套模具面向小型通讯类塑胶零件的批量注塑生产，整体采用三板式模架布局，核心成型区域集中在模具中部，四周由模架板件、导向机构与顶出系统协同约束。从三维结构可以清晰看到，模具两侧伸出四根长导柱，导柱贯穿动定模板，在合模过程中承担对中导向，保证型腔在高压注射下不错位，这对多腔薄壁通讯件的尺寸一致性尤为关键。

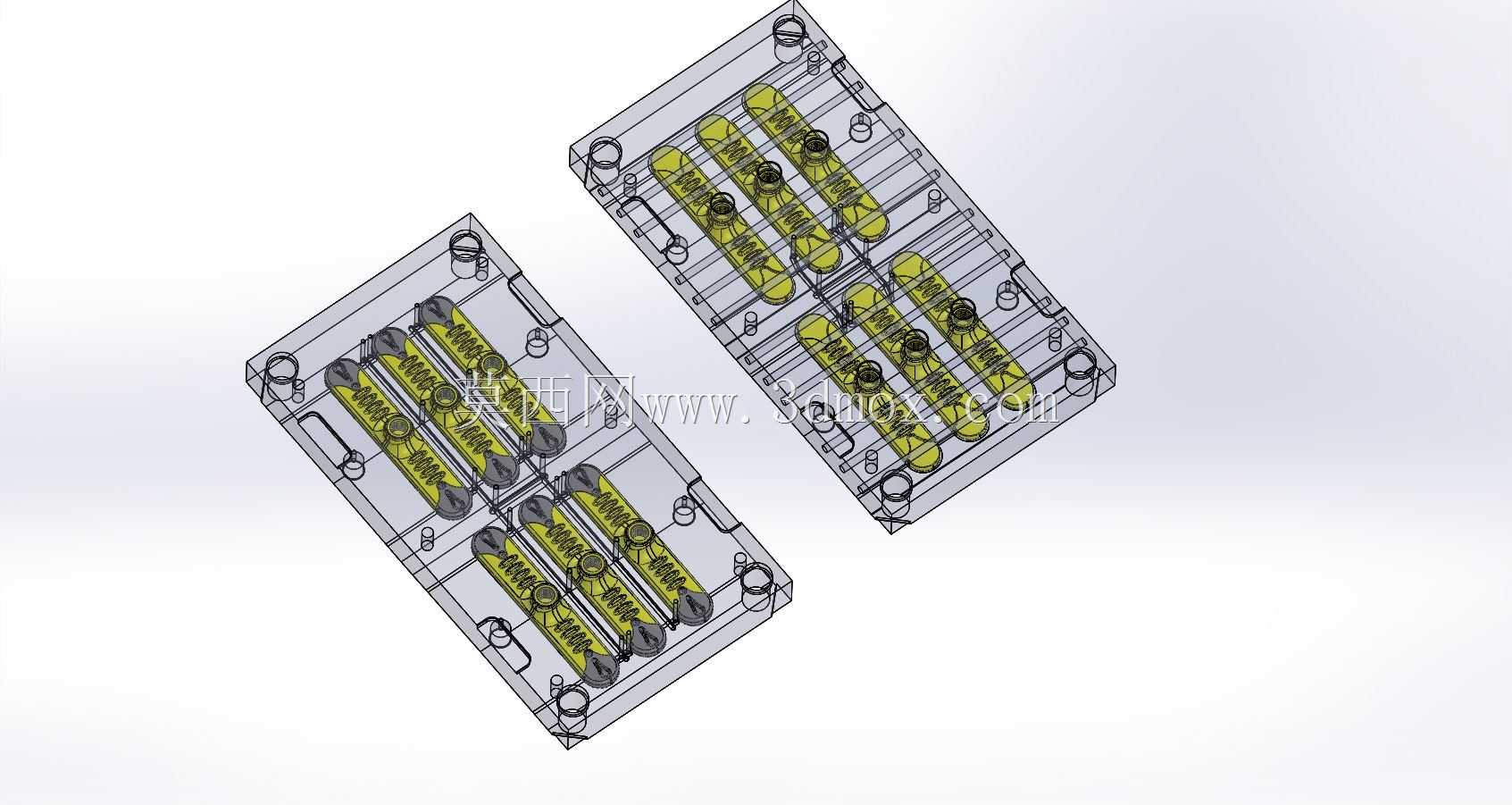

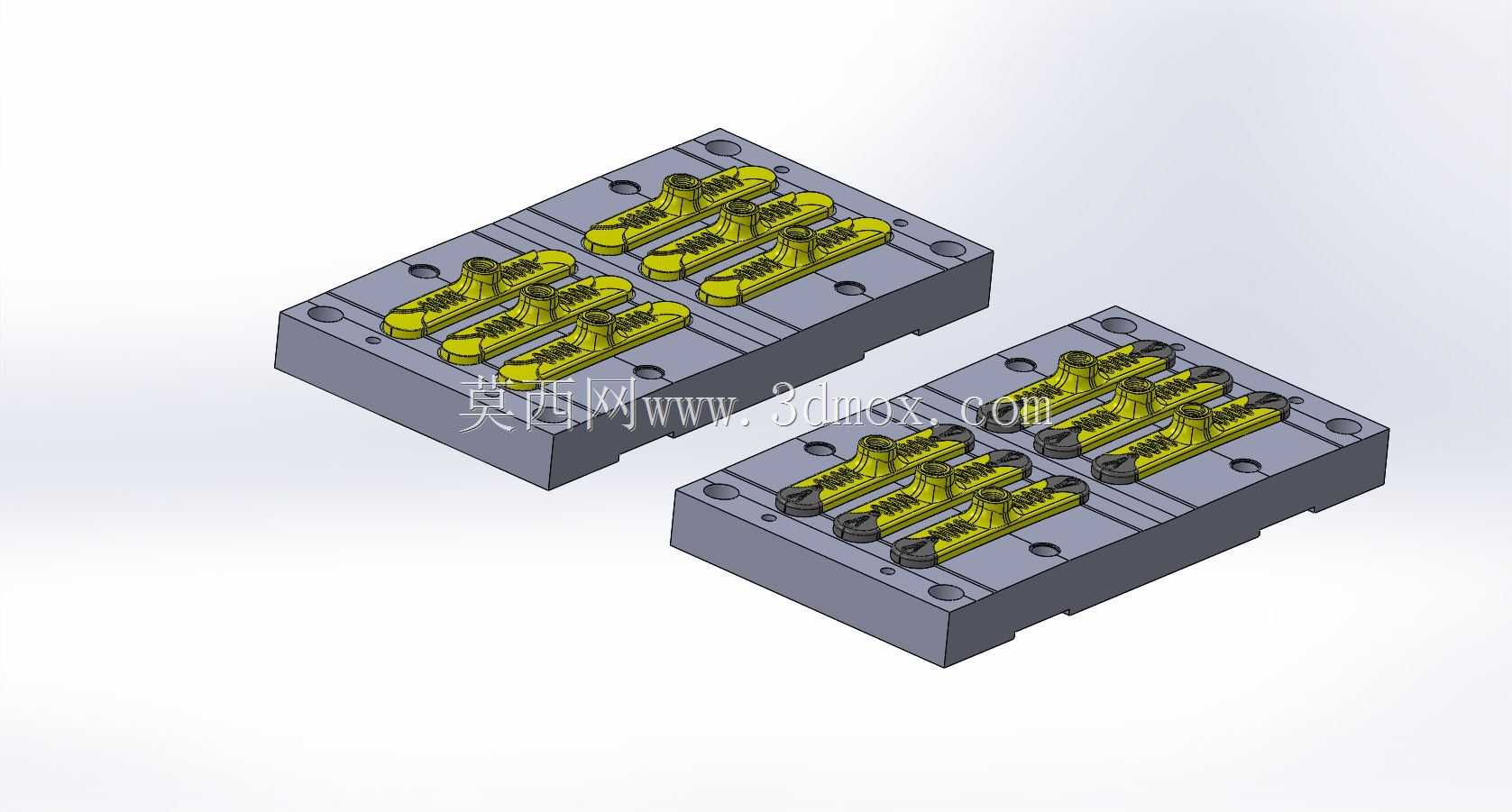

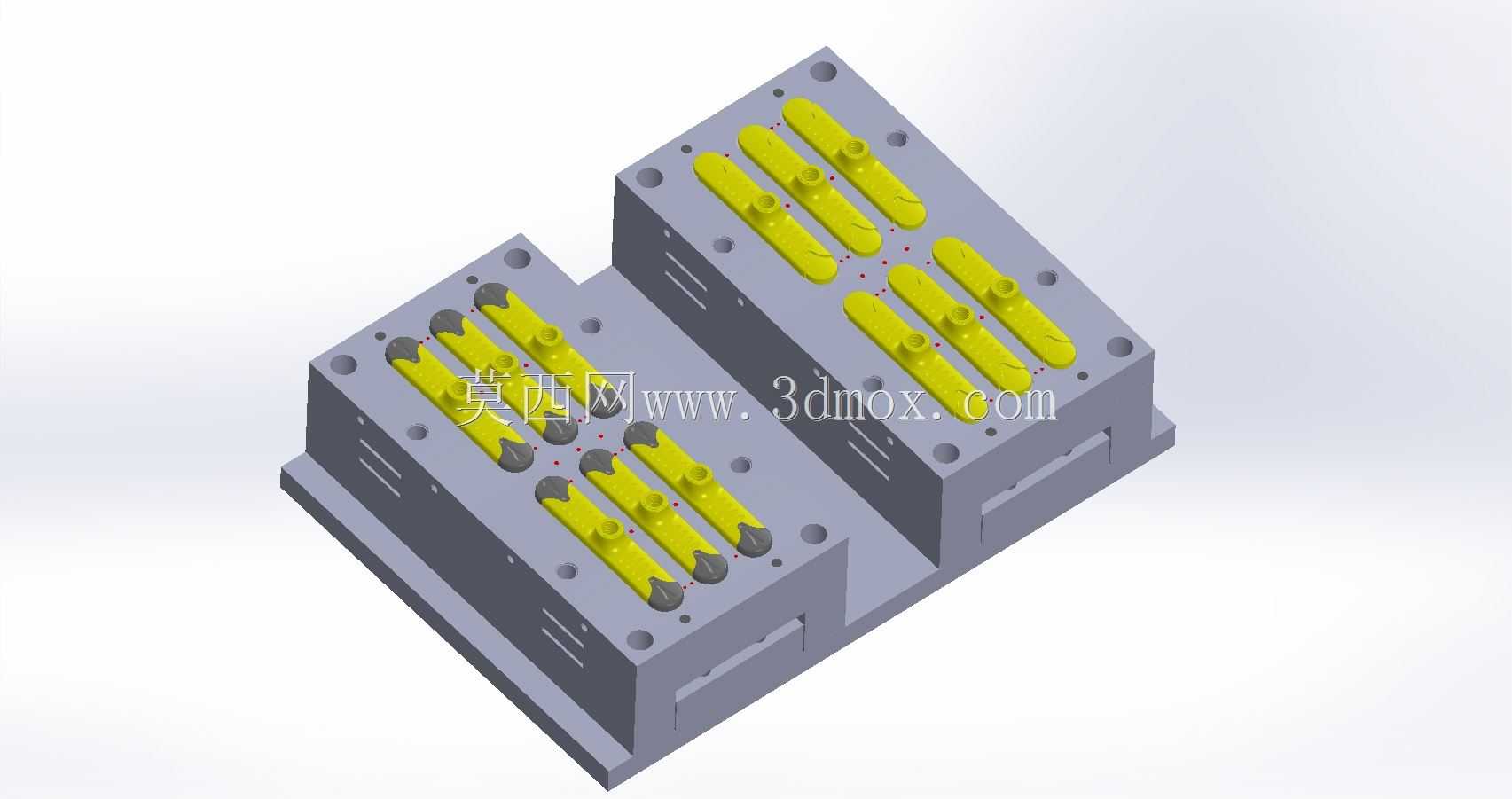

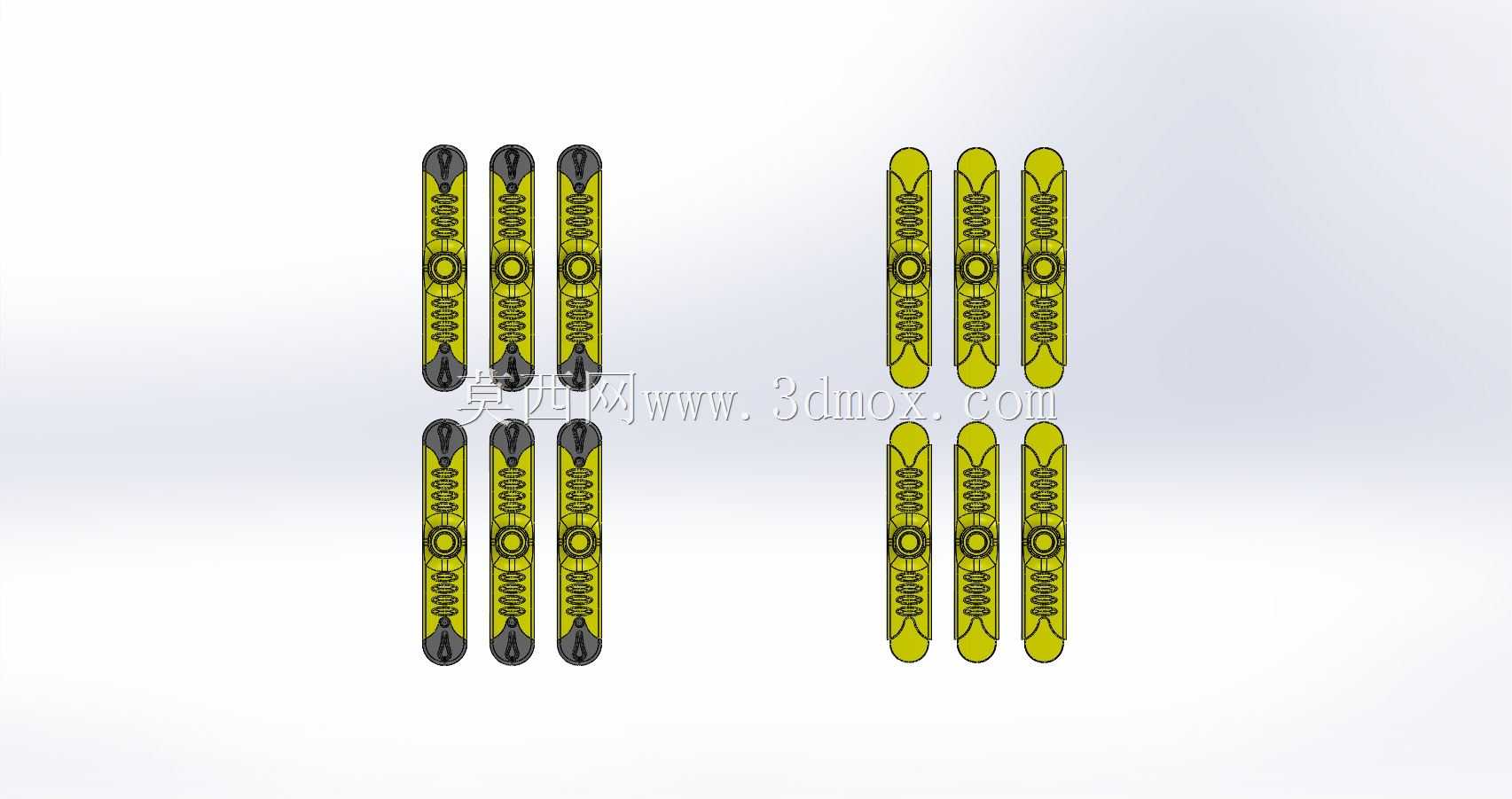

　　在实际车间场景中，这类模具通常安装在卧式注塑机上，定模侧固定于注射端固定板，动模侧随机台开合模机构往复运动。熔融塑料经主流道、分流道进入多个型腔，一次开合即可成型多件产品，显著提升小件量产效率。中部密集排布的型腔与镶件采用模块化拆分思路，将易磨损、需抛光或需单独加工的成型部位做成独立镶块，既便于慢走丝、电火花等精密加工，也在后期维护时可单独更换，避免整板报废。

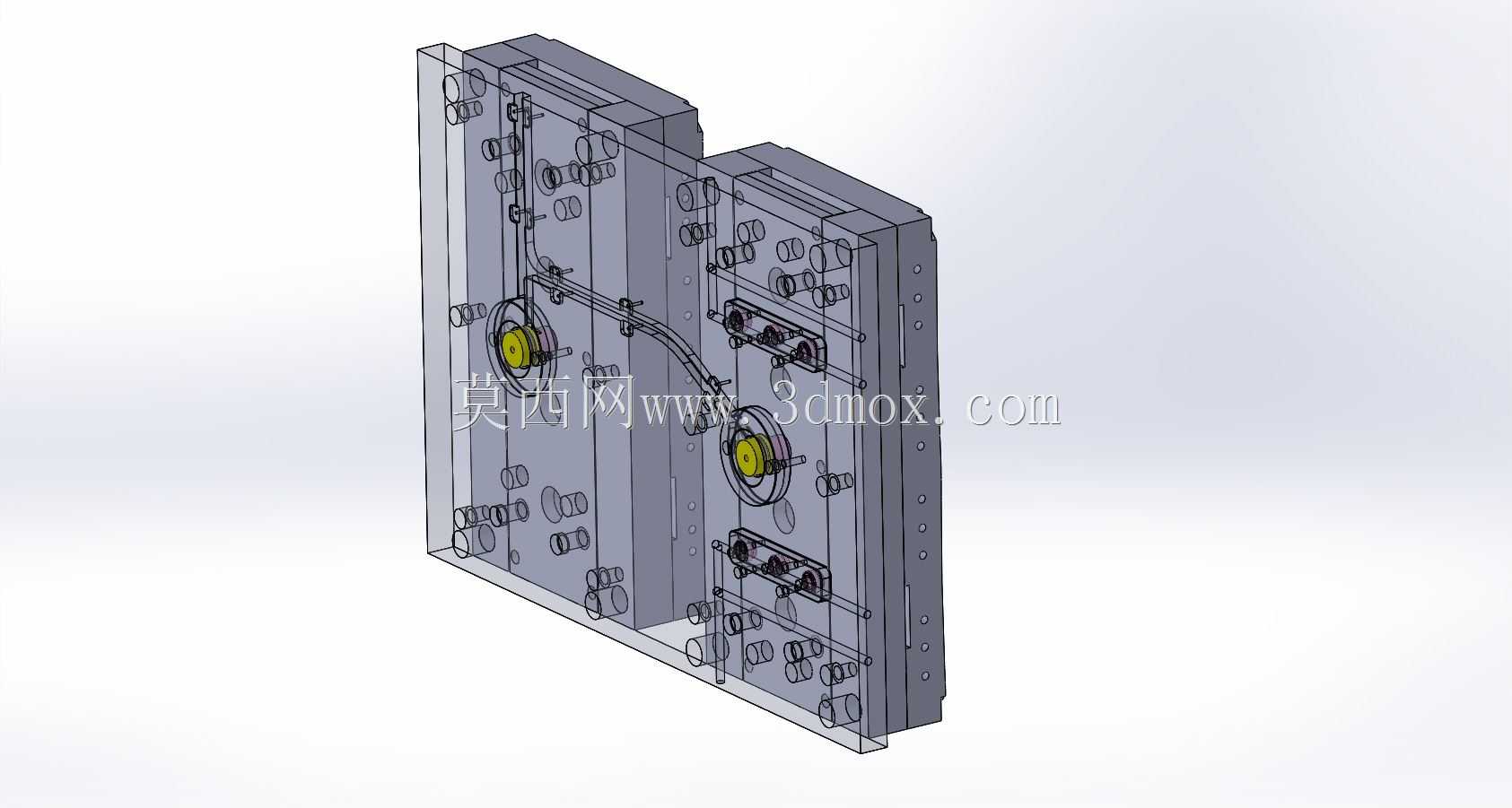

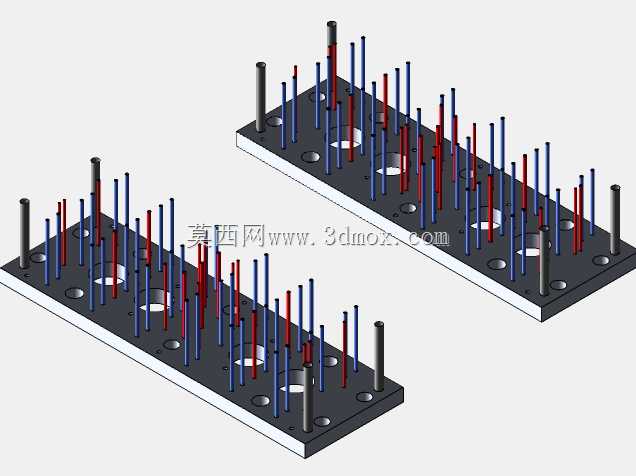

　　设计思路上，浇注系统围绕多腔平衡进胶展开，分流道走向尽量对称，使各腔充填压力与时间趋于一致，减少短射、飞边和内应力差异。冷却回路沿型腔周边布置，通过模温均匀带走热量，控制成型周期与翘曲变形。顶出机构布置在动模侧，开模后由顶针板推动顶针将凝料与制品从型芯上平稳脱出，顶针位置避开产品外观面与薄弱结构，防止顶白、顶穿。

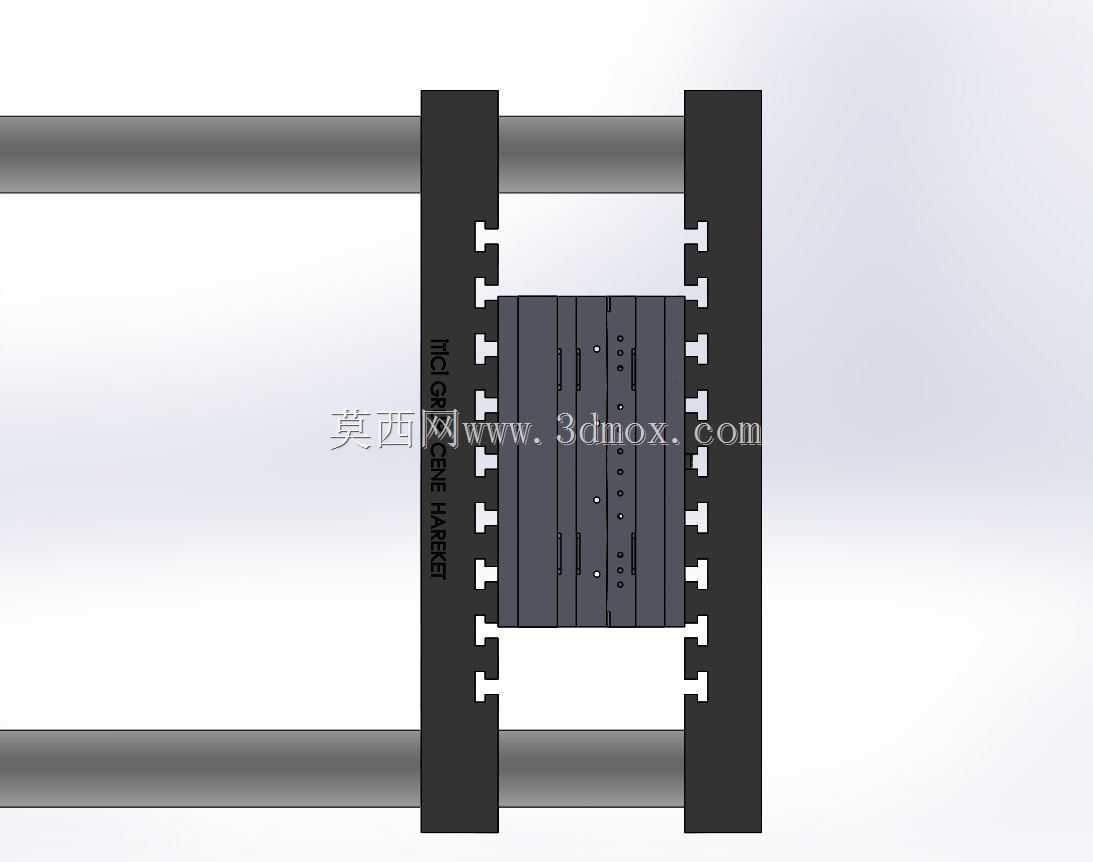

　　从安装边界看，四根导柱向外延伸较长，模具整体占用空间需在注塑机拉杆间距与最大模厚范围内校核；模架外形方正，吊装时以模板侧面吊环孔或基准面为着力点，入机后通过定位环与机台定模板中心孔对中，再用压板压紧模板边缘。合模行程要保证产品与流道凝料顺利取出，开模距离需大于产品高度加流道坠落空间。

　　结构细节方面，动定模分型面沿产品轮廓分中开设，封胶面保持足够贴合宽度以承受锁模力，排气槽开设在熔体充填末端或镶件拼缝处，将型腔内空气及时导出，避免烧焦与缺胶。滑块与斜顶机构针对产品侧向卡扣、孔位设计，开模时通过斜导柱或顶出动作先完成侧向抽芯，再顶出制品，避免强制脱模拉伤塑胶件。回针与弹簧保证顶出板在合模前准确复位，防止顶针与定模碰撞。

　　对于结构设计人员而言，建模时需重点核对型腔排位与浇注平衡、顶出行程与干涉、冷却水道与螺丝顶针的避让关系，以及导柱导套配合长度。模具钢材选型依据塑料类型与产量，成型件常用抛光性与切削性良好的模具钢，模架部分则以标准模架件保证刚性与互换性。整套结构把导向、成型、浇注、冷却、顶出、抽芯集中在有限模厚内，体现了小型精密塑胶件模具在紧凑空间内追求稳定量产与便于维护的工程取向。
