手动杠杆式钣金剪切台结构设计

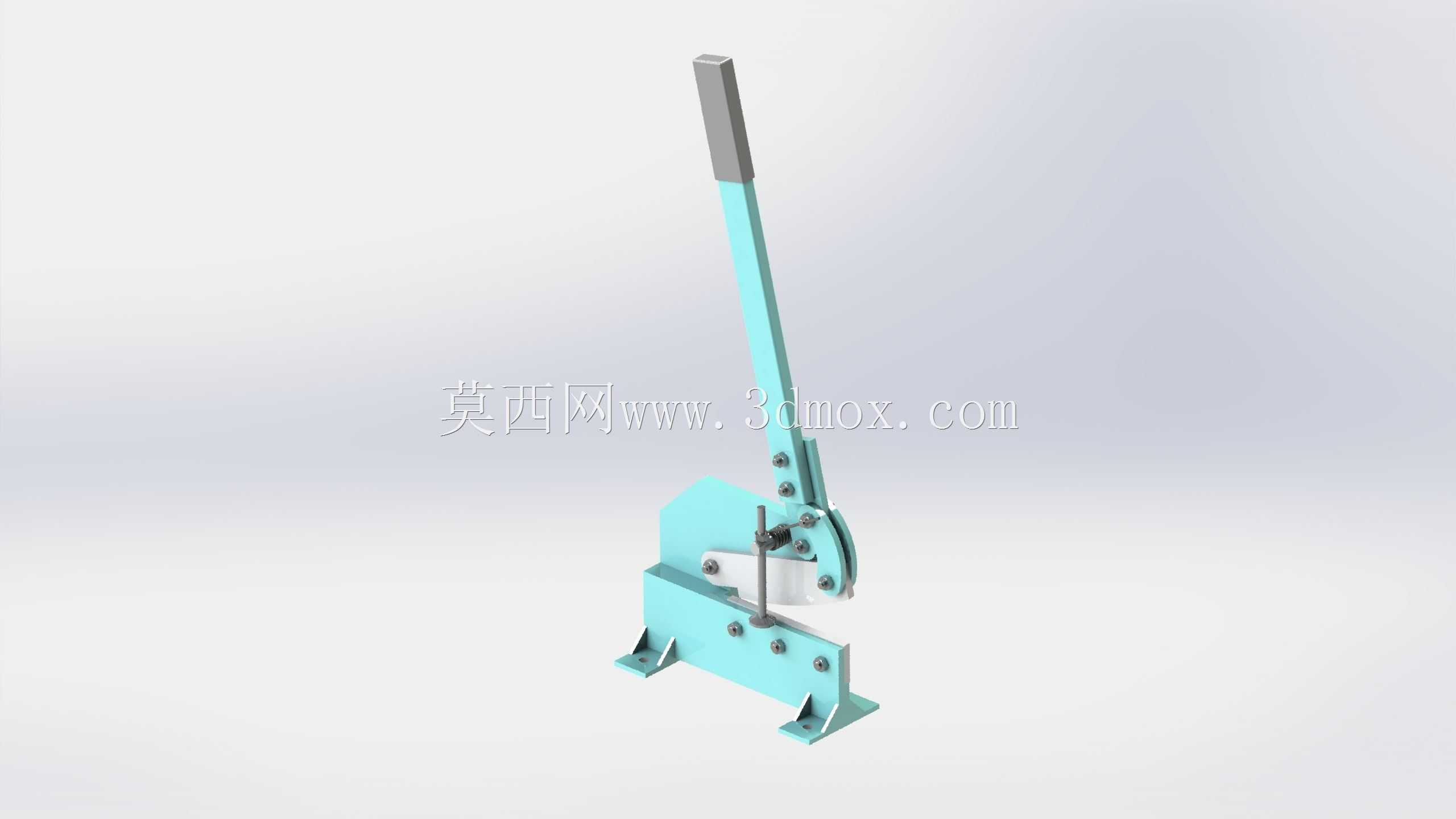

　　这套手动杠杆式钣金剪切台主要面向小型钣金加工、维修工位、实训车间以及单件小批量板材下料场景，用来完成薄钢板、铝板、铜板等常规金属板料的直线剪断作业。设备整体采用台式布置，底部通过带安装孔的支脚固定在工作台或地面基础上，机架主体承担剪切反力，长手柄通过杠杆增力后带动上刀座下行，与固定在下机架上的定刀形成交错剪切，使板料在刀口间隙处产生受控断裂，相比手工锯切、角磨机切割，切口更平直、噪声更低，也不会产生大量磨削火花。

　　从实际工位布置看，剪切台不需要外接动力源，操作人员站在设备前侧，将待切板料从刀口前方送入，依靠侧挡料或划线位置确定剪切长度，再压下长手柄即可完成一次切断。它适合配电箱壳体、通风管道、铭牌支架、薄钢板护罩、家电外壳修边、教学实训以及户外维修现场的临时下料。对于厚度不大、批量不连续的板件，这种结构比电动剪板机更省空间，启动和维护也更简单；而相比纯手持剪切工具，它又能提供更稳定的刀口导向和更大的剪切力，降低操作者疲劳。

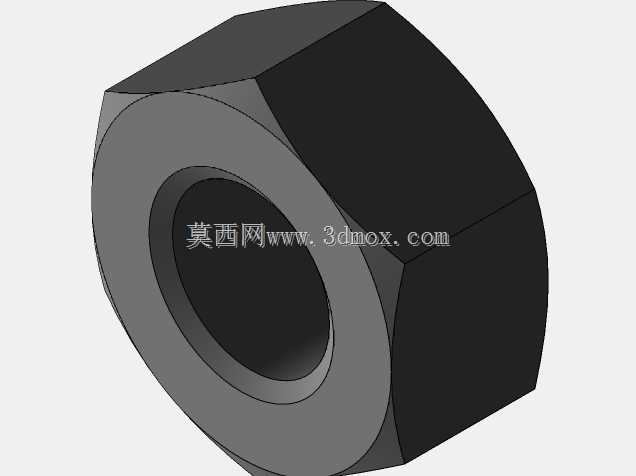

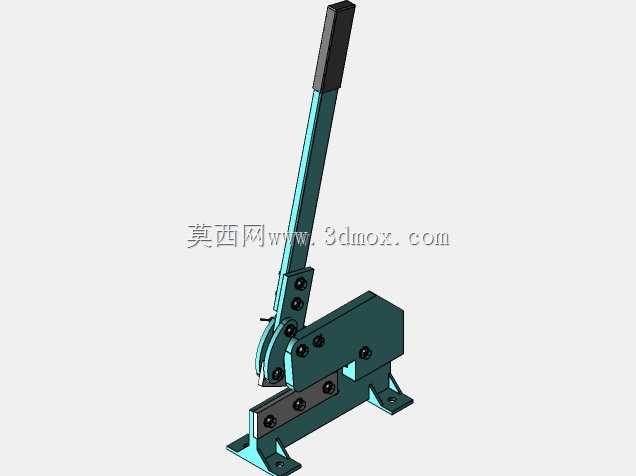

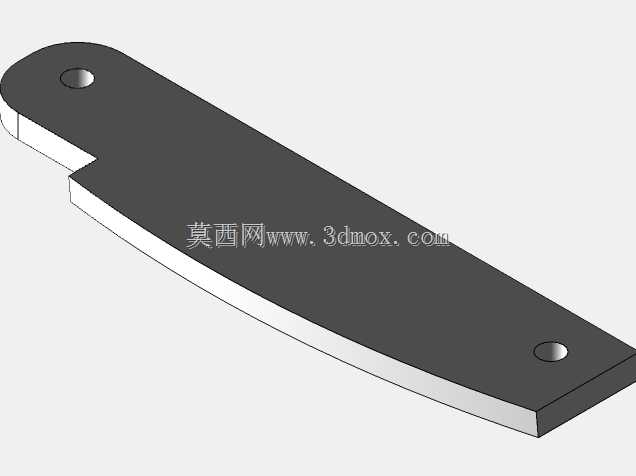

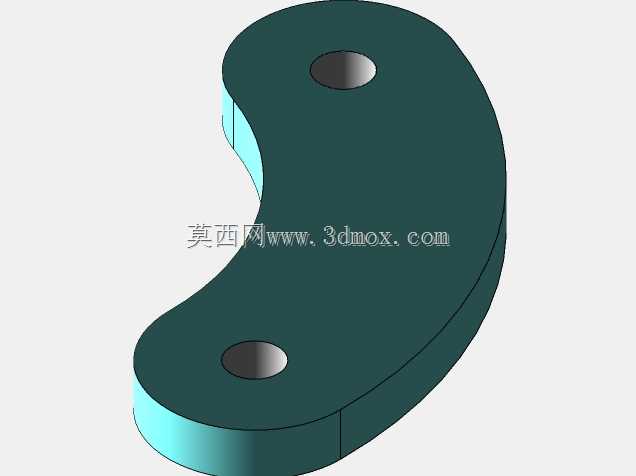

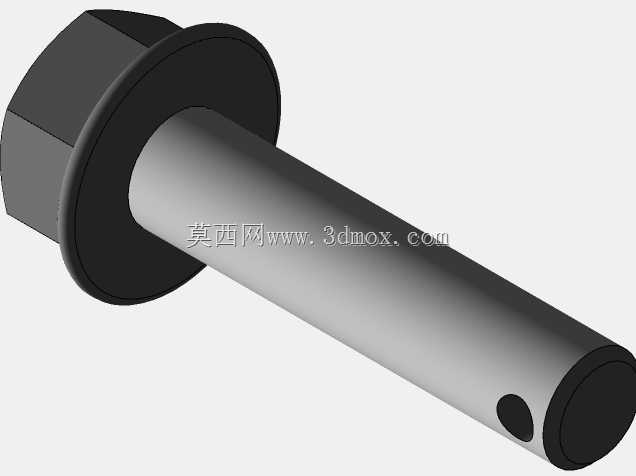

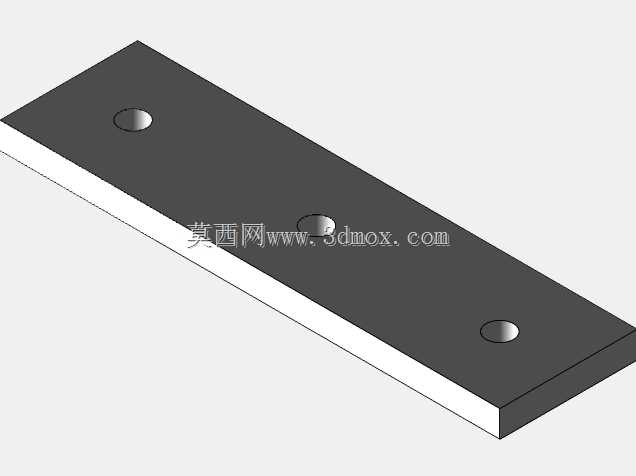

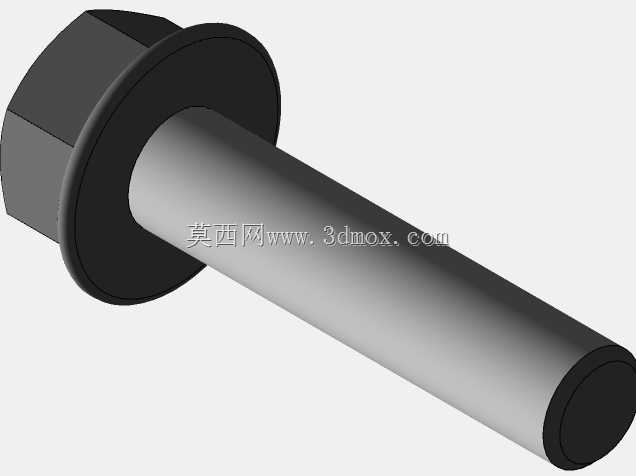

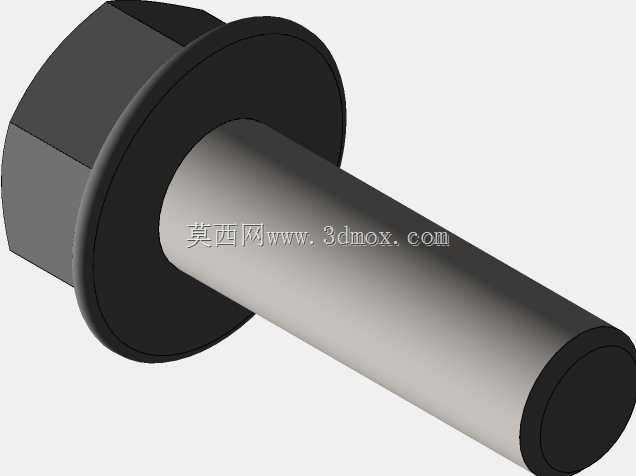

　　结构设计上，机架采用焊接或螺栓装配的刚性框架思路，重点保证刀口区域在受力时不发生明显张开。上刀座通过回转支点与机架连接，手柄与刀座之间形成多级杠杆传递，操作者在手柄末端施加较小力，即可在刀口处获得较大的剪切力。动刀与定刀之间保留合理间隙，间隙过小会增加刀口摩擦和崩刃风险，间隙过大则容易造成板料撕裂、毛刺增大，因此在三维结构中需要重点表达刀口调节、压板固定和刀座回转关系。模型中可见刀座附近设置螺栓、销轴和限位件，这些细节直接关系到设备装配后的刃口重合度与维护便利性。

　　手柄部分采用长杆形式，末端设置握持段，符合人工施力路径。长杆并非单纯追求外形，而是利用力臂放大原理降低操作载荷；同时杆身与刀座的连接位置需要避开板料送进区域，防止上料时干涉。剪切台前部预留板料送入空间，下部留出落料空间，切断后的料片可沿前方或侧方取出。底座支脚向外展开，使设备在承受较大手柄力矩时具备足够抗倾覆能力，支脚上的孔位可用于膨胀螺栓或压板固定，若放置在重型工作台上，也可通过夹具锁紧。

　　外形尺寸方面，该设备属于小型台式剪板装置，高度方向以人手站立操作为依据，手柄处于抬起状态时占据较高空间，下压后活动范围明显降低；占地面积集中在底座框架范围内，后侧需要保留手柄回转余量，前侧则要留出板料送进长度。进行车间布局时，不能只按设备底座投影计算工位，还应考虑长条板材通过刀口时的前后延伸空间，以及操作者站立、取放料和清理料头的位置。若靠墙布置，应确认手柄上极限位置不会与墙面、管线或照明支架相碰。

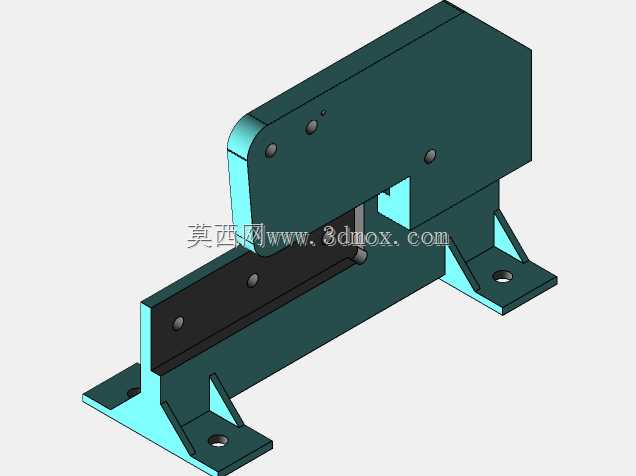

　　建模时需要重点处理几处工程关系：一是刀座回转中心、动刀安装面和定刀安装面的相对位置，决定剪切过程中刀口是否能够逐步咬合；二是机架侧板、底座和加强筋之间的连接，要体现承受侧向分力和垂直剪切力的刚度；三是手柄、连杆、销轴、螺栓等运动件与紧固件的层级关系，避免在运动过程中出现假干涉；四是送料台面与刀口高度的对齐关系，保证板料送入时保持水平，不会因台面高低差造成切口偏斜。

　　该类剪切台的优势在于结构直观、制造成本低、维护方便，适合没有气源、电源或需要频繁移动作业的场合。其局限也比较明确：板料厚度、宽度和材料强度受人力杠杆与机架刚度限制，不适合厚板连续冲剪；刀口需要定期检查、刃磨和调整，长期使用后应关注销轴磨损、螺栓松动以及刀架间隙变化。将这些结构细节在三维模型中完整表达，有助于后续进行工程出图、工位布局、安全防护设计以及手动剪板设备的改型优化。
