带把手保温冷水壶注塑模具结构

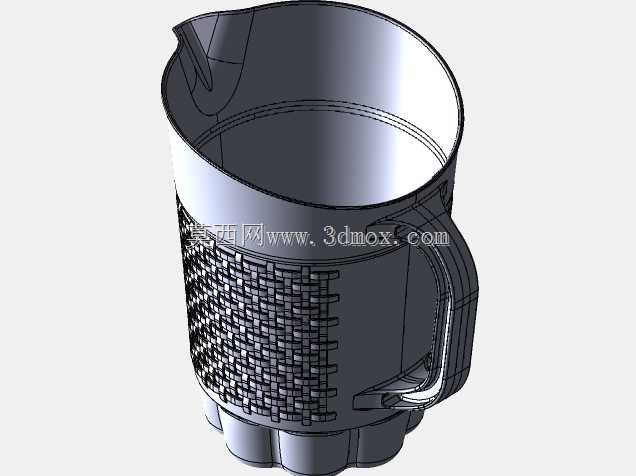

　　这套三维结构围绕家用塑料冷水壶的成型模具展开，产品本体为带侧置把手的立式壶身，顶部配置深色壶盖，壶嘴位于盖体一侧，整体属于典型薄壁日用塑料制品。模型重点表达壶体外观曲面、把手贯通空间、底部花瓣状支撑以及盖体配合关系，同时隐含注塑模具在分型、抽芯和脱模方向上的处理思路，适合结构工程师在日用品模具方案评审、塑件工艺分析和类似壶类产品开发时参考。

　　从实际使用场景看，这类壶体常见于家庭、餐饮门店、办公室茶水间和自助餐饮品区，主要用于盛装凉水、果汁、茶饮等液体。壶身需要兼顾握持、倾倒、防漏和易清洗等要求，因此外形并非简单圆筒：主体采用较高的直立腔体，以获得足够容量；侧面设置大弧度封闭把手，手指穿过区域需要保留舒适宽度，同时把手与壶壁连接处要避免应力集中；顶部壶盖承担防尘、导流和遮挡作用，盖缘与壶口之间需要形成稳定配合；前端倾倒位置通过壶嘴结构控制水流，减少倒水时沿外壁流淌的可能。

　　模具设计的难点首先集中在深腔薄壁件的成型。壶身高度较大，侧壁如果厚度不均，冷却后容易出现收缩痕、翘曲或顶白。外观面上密集的网格状纹理不仅是防滑和装饰元素，也会影响熔体在型腔内的流动阻力。建模时需要把纹理深度、筋位过渡和壁面厚度统一考虑，避免局部胶位过厚造成缩水。壶体下部采用多瓣式底脚，使放置时形成多个接触区域，既能提高站立稳定性，也能在底部留出加强轮廓；但对应模具型腔底部会出现多个凹凸特征，加工时需关注电极损耗、清角和抛光方向。

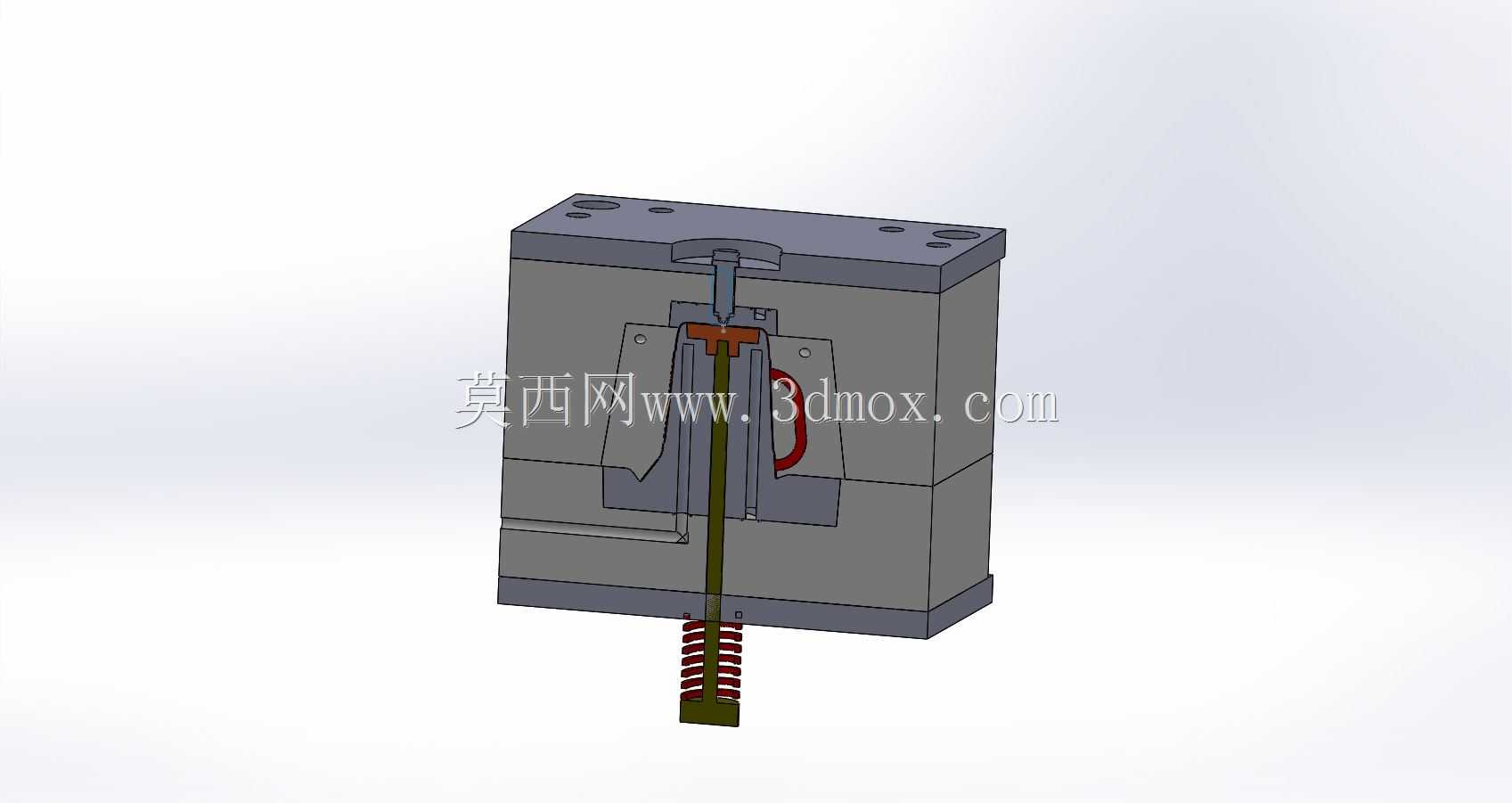

　　侧把手是模具结构中最需要重点处理的部分。把手内侧形成封闭或半封闭的穿手空间，若沿壶体轴向直接开模，材料会在把手内环区域形成倒扣，无法顺利脱出。实际方案通常需要在把手区域设置侧向抽芯，由滑块成型把手内孔及周边遮挡面。滑块的运动方向应尽量沿把手穿孔轴线布置，抽芯距离要超过内环最大拦截尺寸，并在合模时由锁紧块承受注塑压力。把手与壶身相接的上下两端属于料流汇合和载荷传递区域，模具上要保证排气顺畅，否则容易在熔接痕位置产生强度不足。

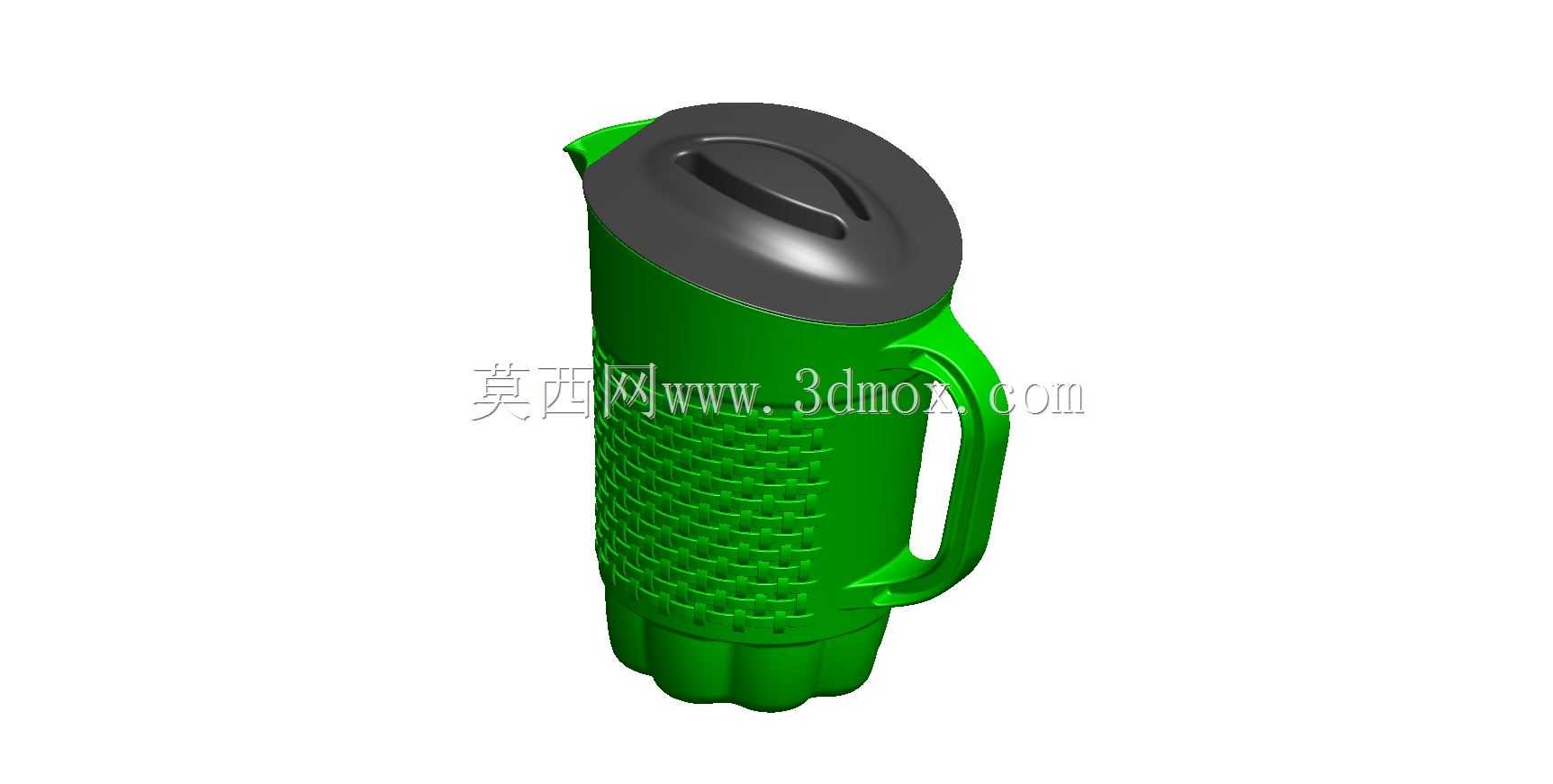

　　壶盖虽然外观颜色较深，但与壶体同属一个产品系统。盖顶带有内凹式提位，便于用户开启；盖体外形需要覆盖壶口并与上端轮廓保持均匀间隙。若盖体采用单独模腔成型，其内外壁倒扣、密封圈槽或旋转止位结构都需要单独判断脱模方式；若作为整套产品的装配表达，则三维模型中应重点检查盖体与壶口的同轴度、配合高度和倾倒时的干涉关系。壶嘴区域与盖体、壶口距离较近，分型线应尽量隐藏在外观低敏感位置，避免影响塑件表面质量。

　　在浇注系统思路上，高大壶体不适合采用过小浇口造成充填压力损失。常见方案可在底部或侧壁非外观区设置进料点，使熔体从下向上填充，减少长流程导致的末端缺胶。由于壶身外壁有纹理和把手孔洞，料流经过把手连接处会分流再汇合，模具上应在熔接末端、把手根部和壶嘴附近安排排气。冷却回路则需要围绕深腔壁面均衡布置，动定模两侧温差不能过大，否则壶口圆度和底部平面度会受到影响。顶出位置可优先选择底部内缘、底脚或装配不可见区域，避免在透明或高光外表面留下顶痕。

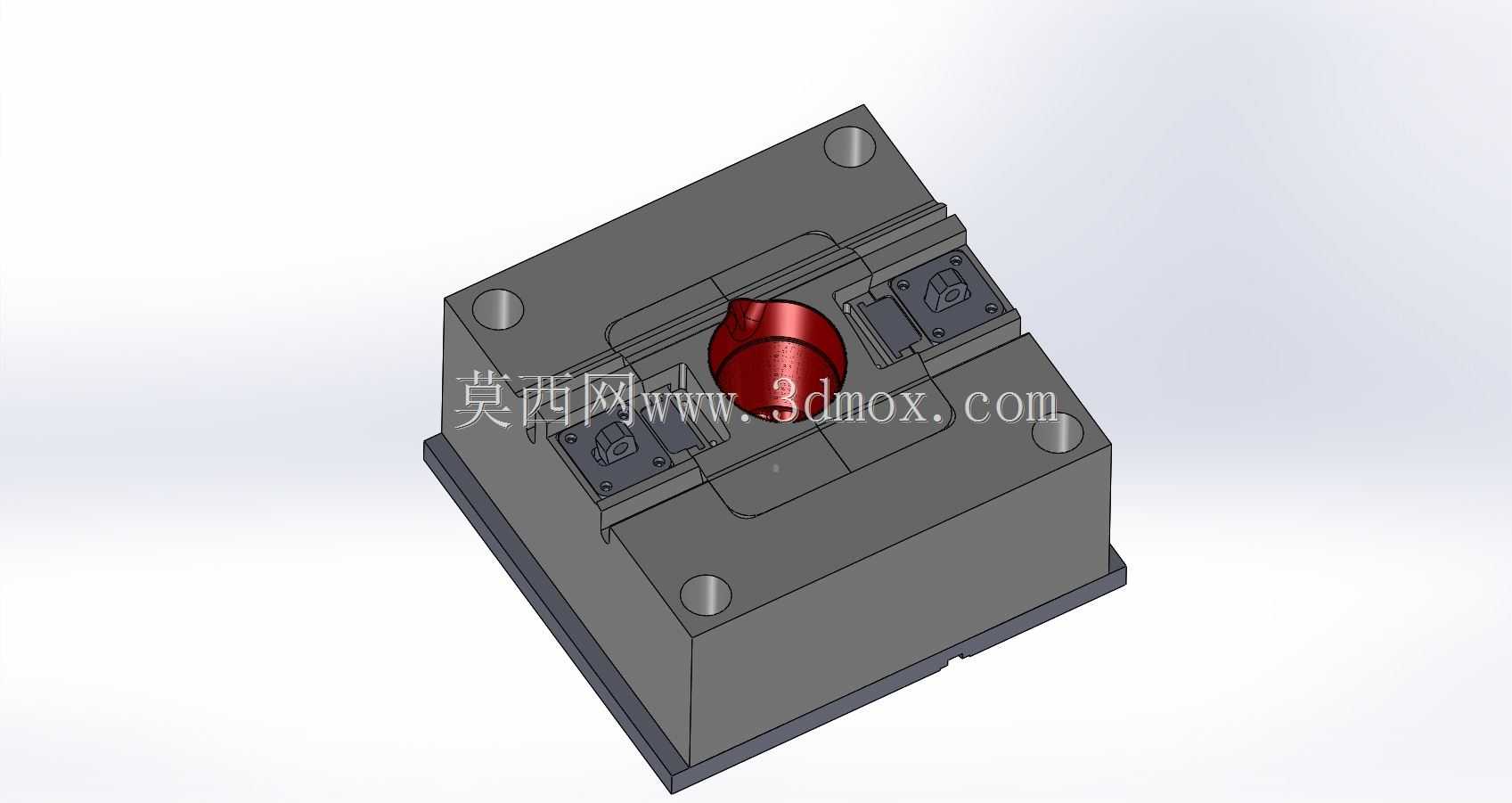

　　安装边界方面，模具外形需依据壶体高度、把手外伸量和滑块行程确定。壶身轴线通常布置在模具中心附近，把手侧要预留滑块导轨、斜导柱和锁紧块空间；对侧若有壶嘴局部倒扣，也可能需要小型滑块或镶件。上下方向除了壶体深度，还要预留盖体相关结构、流道、冷却水道和顶出行程。搬运和装配时，深腔型芯较长，应考虑型芯固定刚度及防偏载结构，防止高速高压注射时出现型芯偏移。整体来看，该模型把日用壶类产品的外观需求与注塑模具的侧向抽芯、深腔冷却、薄壁填充和装配配合集中在同一结构中，对理解塑料壶模具开发具有较强的工程参考价值。
