通讯端盖多腔精密注塑模具结构

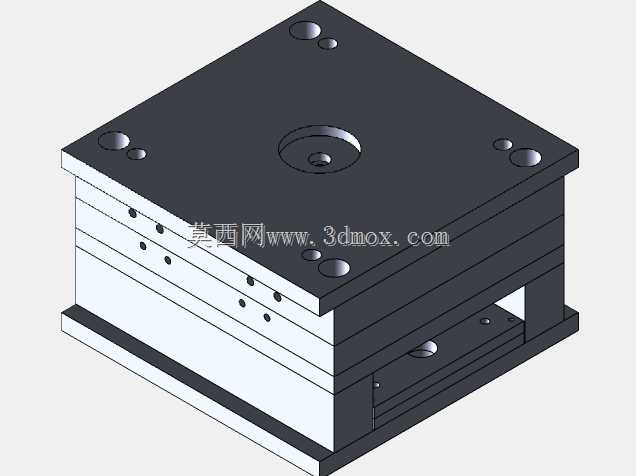

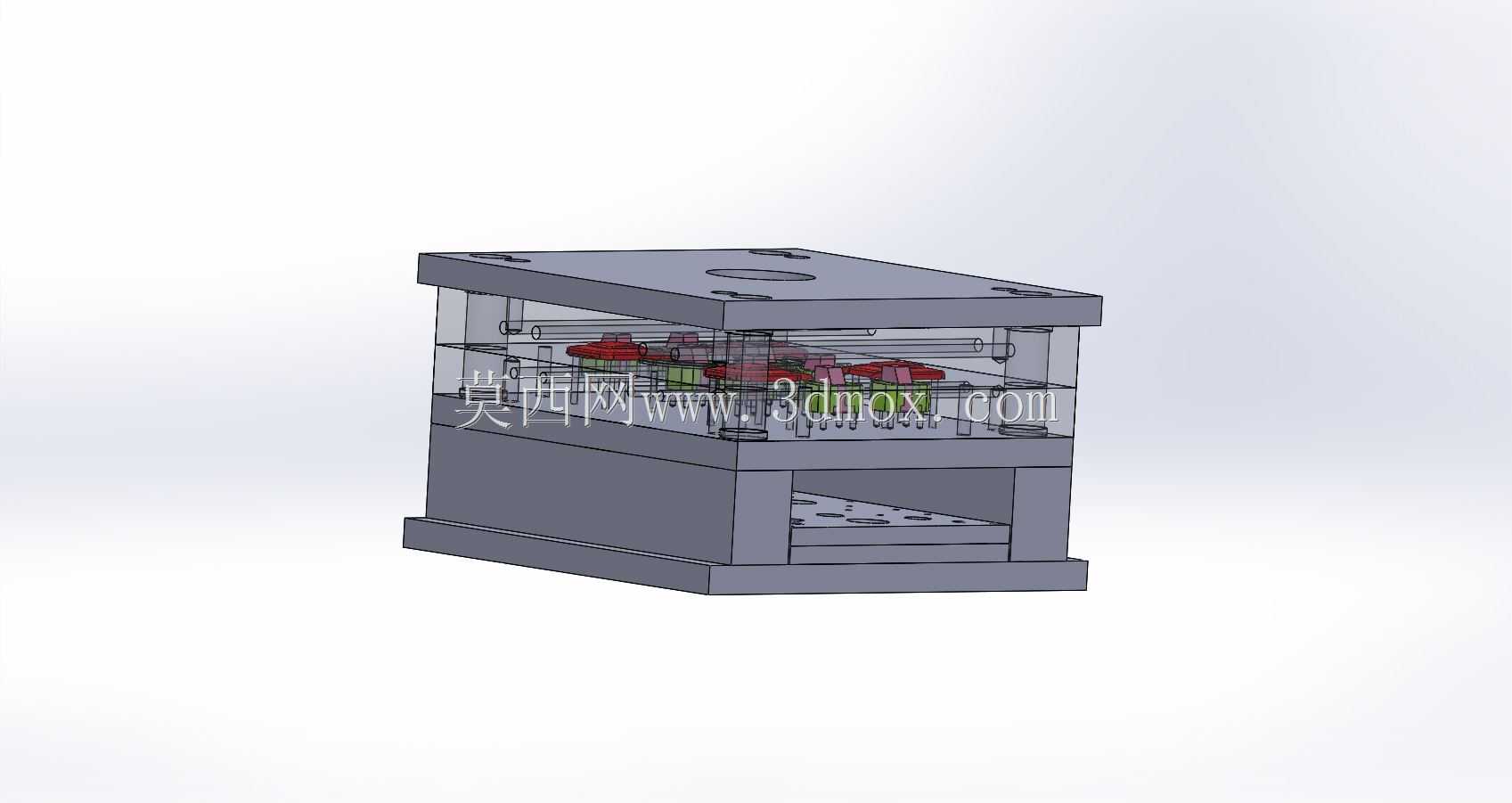

　　这套三维结构围绕通讯类小型端盖零件的批量注塑成型展开，模架采用标准三板式叠层布局，整体长宽边界控制在常规300吨以内注塑机的拉杆间距范围内，闭合总高度适配设备最小模厚要求，开模行程预留足够距离保证制品与流道凝料顺利取出。从现场使用逻辑看，这类模具安装在卧式注塑机定模板与动模板之间，定位环嵌入机台定模座孔完成径向对中，主浇口套入口对准机台喷嘴中心，四周压板分别压紧定模座板与动模座板外缘，冷却水嘴外接模温机回路，顶出孔与机台顶杆位置对齐，整套装配不需要额外改造机台接口。

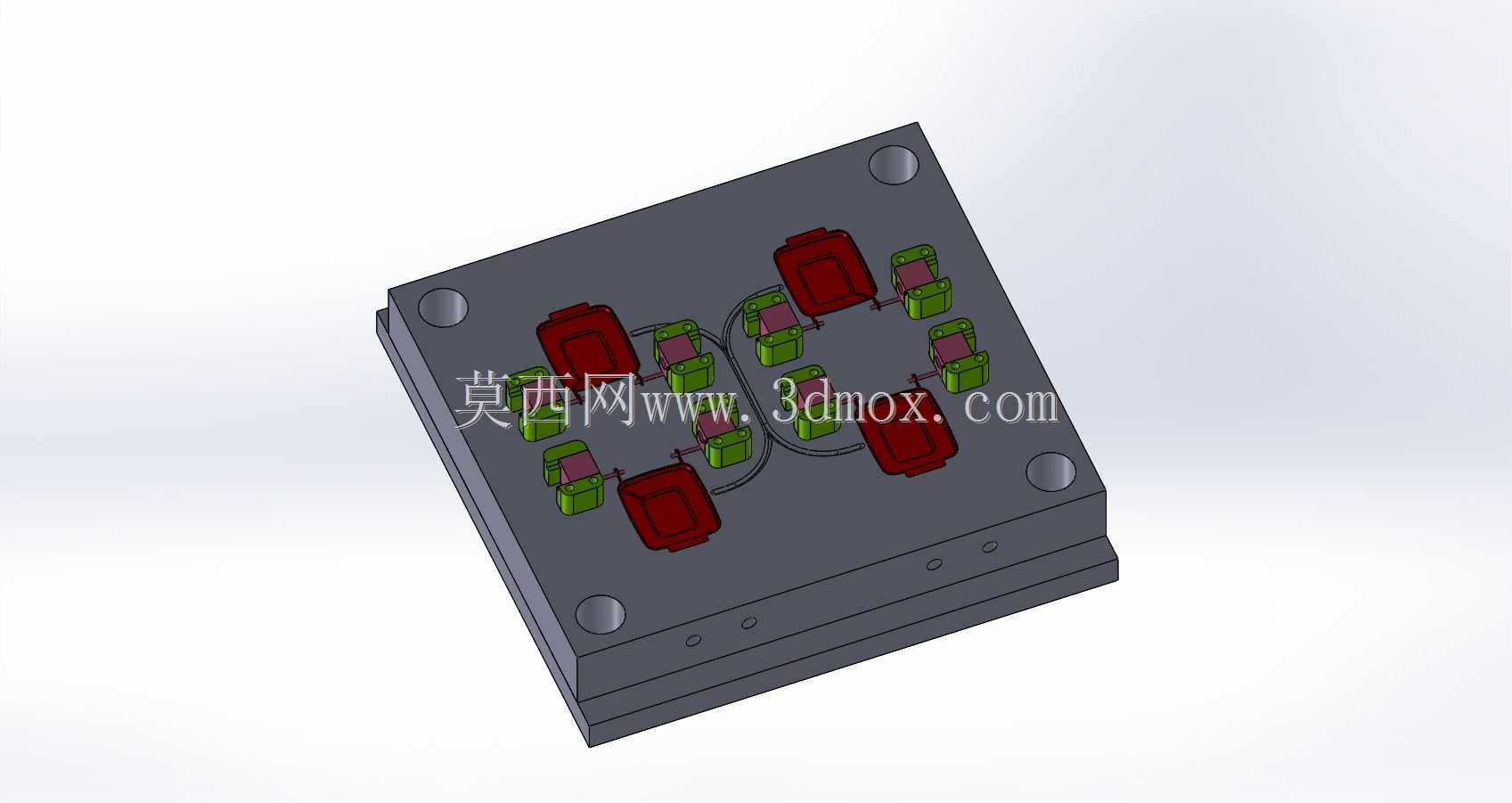

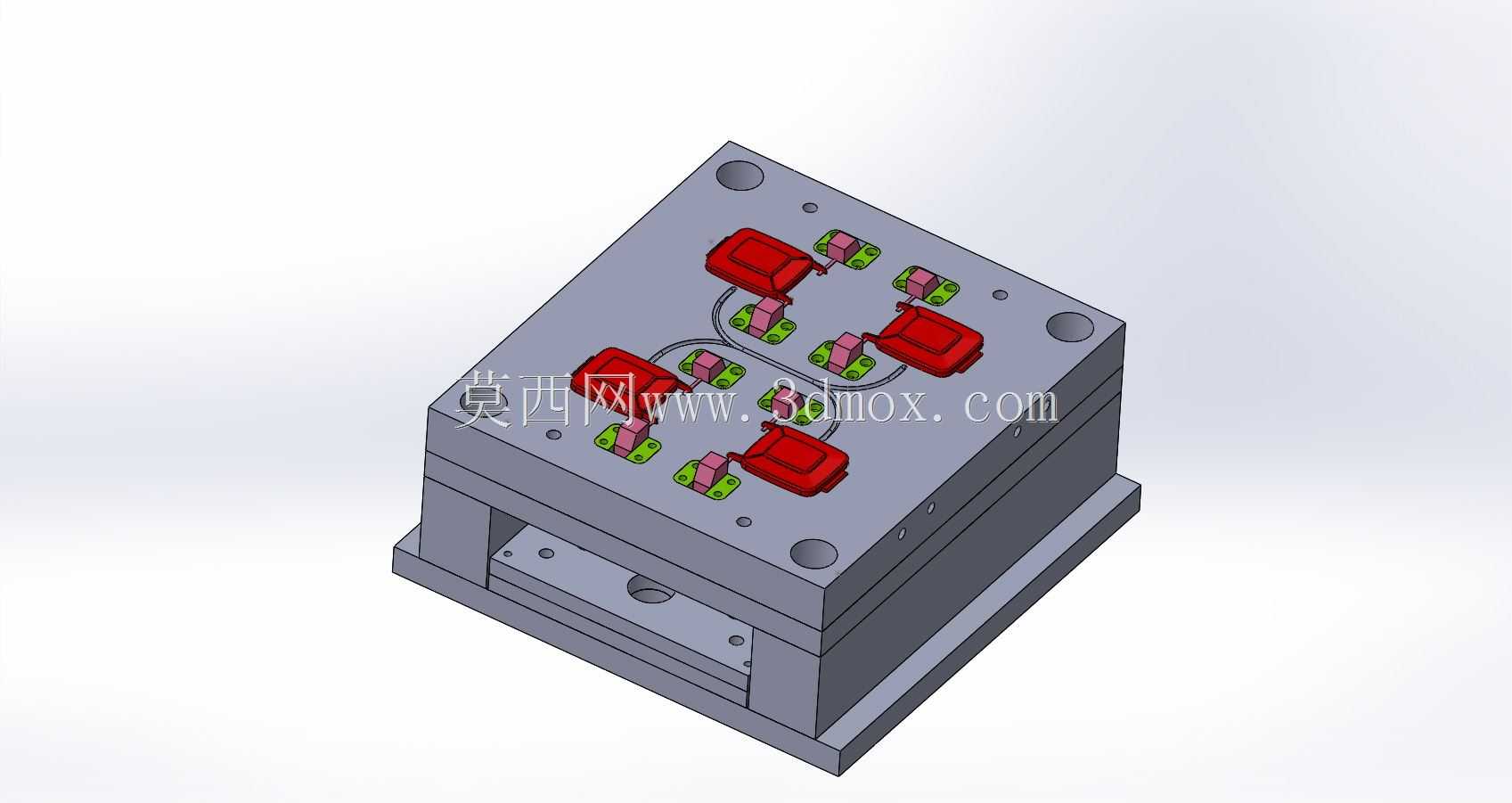

　　型腔部分采用一模多腔对称排布，四个成型区域围绕模具中心呈均衡分布，这种布局让熔融塑料从主流道进入分流道后，到达每个型腔的流程长度基本一致，充填阶段各腔压力损失差异小，成型出的端盖件重量偏差、收缩率波动都能控制在较小范围。型腔镶件单独拆分加工，型面依据端盖外形构建，侧壁预留脱模斜度，边缘封胶面做贴合研配，分型线沿着制品端面轮廓走，避免在外观可视面出现明显夹线。对应端盖内部卡扣与装配柱的位置，动模侧设置小型成型芯轴，芯轴与镶件采用过渡配合装配，端部设置止转定位，长期量产中若局部芯轴磨损，可单独拆换而不需要整体报废型腔板。

　　浇注系统采用三板模点浇口形式，开模过程中流道板先与定模座板分离，拉料杆把凝料从主流道中带出，继续开模时分流道与制品在浇口位置自动拉断，凝料顺着流道板空间脱落，制品则留在动模侧随动模后退。这种结构省去了人工修剪浇口的工序，针对通讯端盖这类外观件，点浇口痕迹落在制品顶面非装配区域，后续只需要简单处理即可满足装配要求。分流道截面采用圆形加工，塑料流动阻力低，转角位置做圆弧过渡，避免熔体高速通过时产生剪切过热。

　　冷却回路在定模与动模两侧分别布置，水路沿着型腔轮廓环绕走向，距离型面保持均匀壁厚，进水与出水接口设置在模具非操作侧，管路串联走向保证冷却水从模温机进入后依次带走成型热量，不会出现局部死水段。针对端盖内部较深的装配柱位置，动模芯轴内部增设隔水板，引导冷却水直达芯轴顶端，消除厚壁区域积热，缩短制品冷却保压时间，也减少因冷却不均导致的顶出变形。

　　顶出系统采用圆顶针与推管组合布置，平面区域布置普通顶针，对应端盖内部空心装配柱的位置使用推管，顶出力作用在制品刚性较好的边缘与柱位根部，避免顶穿薄壁。顶针板组设置回程杆，合模时定模侧分型面推动回程杆把顶针板压回初始位置，板间配置导向支柱保证顶出运动平稳，不会出现顶针偏磨卡滞。模具四角装配导柱导套，定动模开合过程中保持精确对中，分型面周边设置定位锁块，承受注塑时型腔内的侧向胀型力，避免型腔错位产生飞边。侧面还预留了吊环孔与起吊槽，模具整体拆装、上机吊装时可以直接穿入吊具，车间转运不需要额外焊接吊耳。整套结构把成型、浇注、冷却、顶出、导向各模块完整表达，可直接用于注塑工艺评估、模架选型核对以及模具结构教学参考。
