双工位精密注塑模具三维结构

项目分类:注塑模图纸 发布时间:2022-06-09 ID:649183
  • 双工位精密注塑模具三维结构
  • 双工位精密注塑模具三维结构
  • 双工位精密注塑模具三维结构
  • 双工位精密注塑模具三维结构
  • 双工位精密注塑模具三维结构
  • 双工位精密注塑模具三维结构

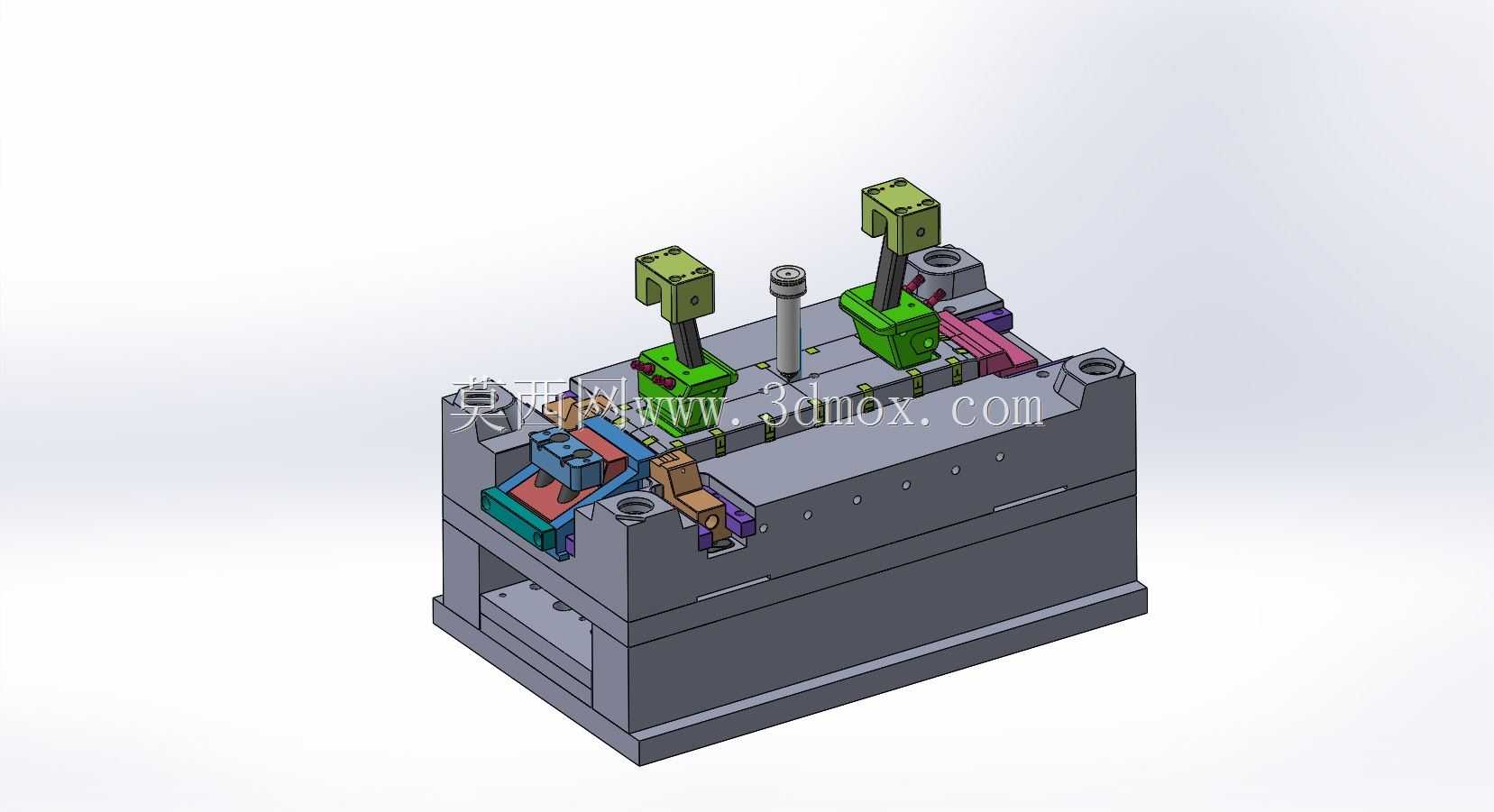

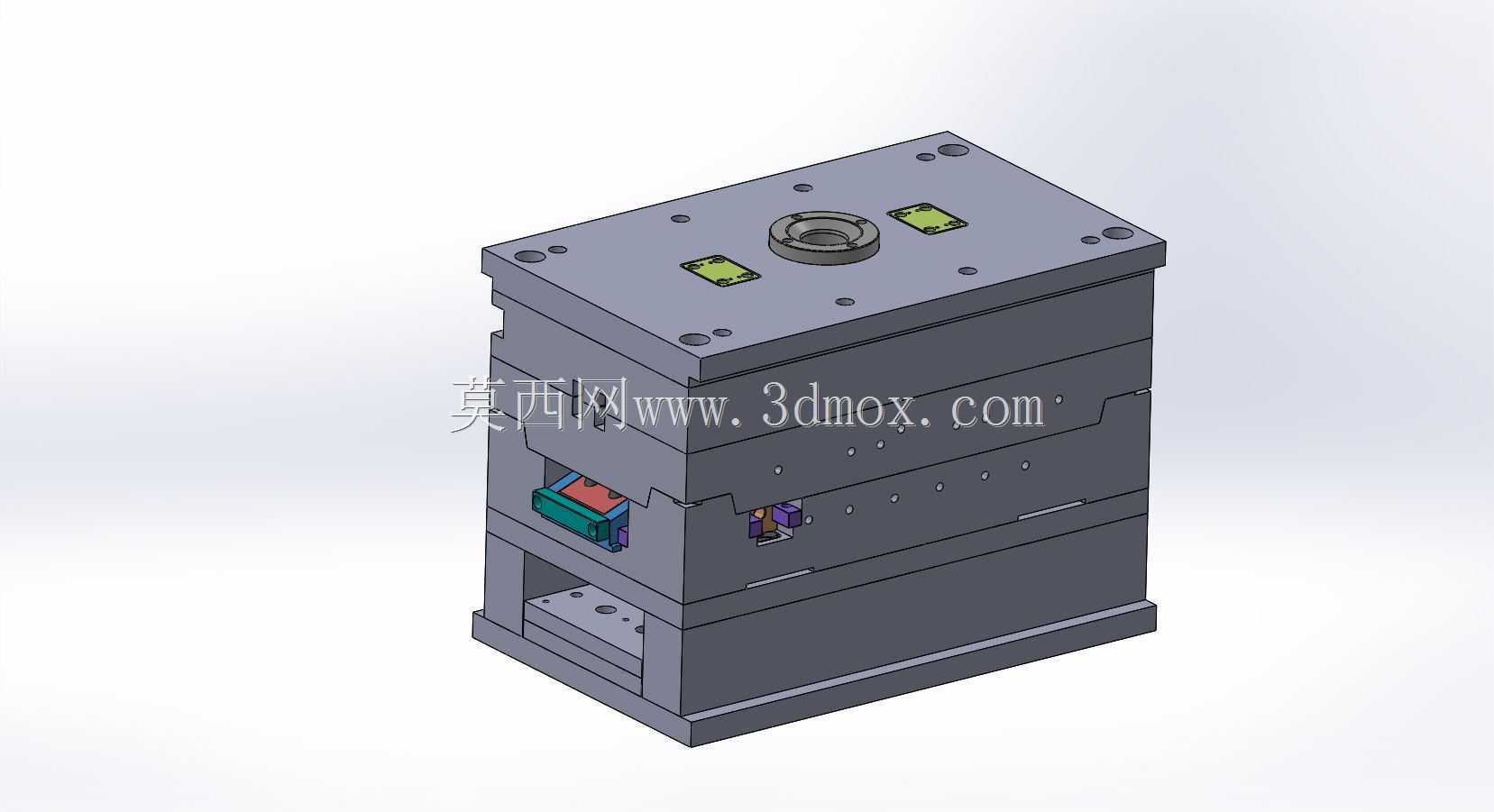

  这套模具结构面向中小型塑胶件的批量注射成型场景,整体采用标准模架叠加定制成型组件的布局思路,在消费电子外壳、通讯器材结构件、家电小配件以及日用塑胶制品的产线中都能适配。从三维结构可以看出,模具采用上下分层的模架主体,底部为承托整块型腔的模脚与底板组合,中部围合出成型区域,顶部布置两组独立的侧向抽芯驱动单元,这种排布方式兼顾了注塑机开模行程限制与产品侧向倒扣的脱模需求。

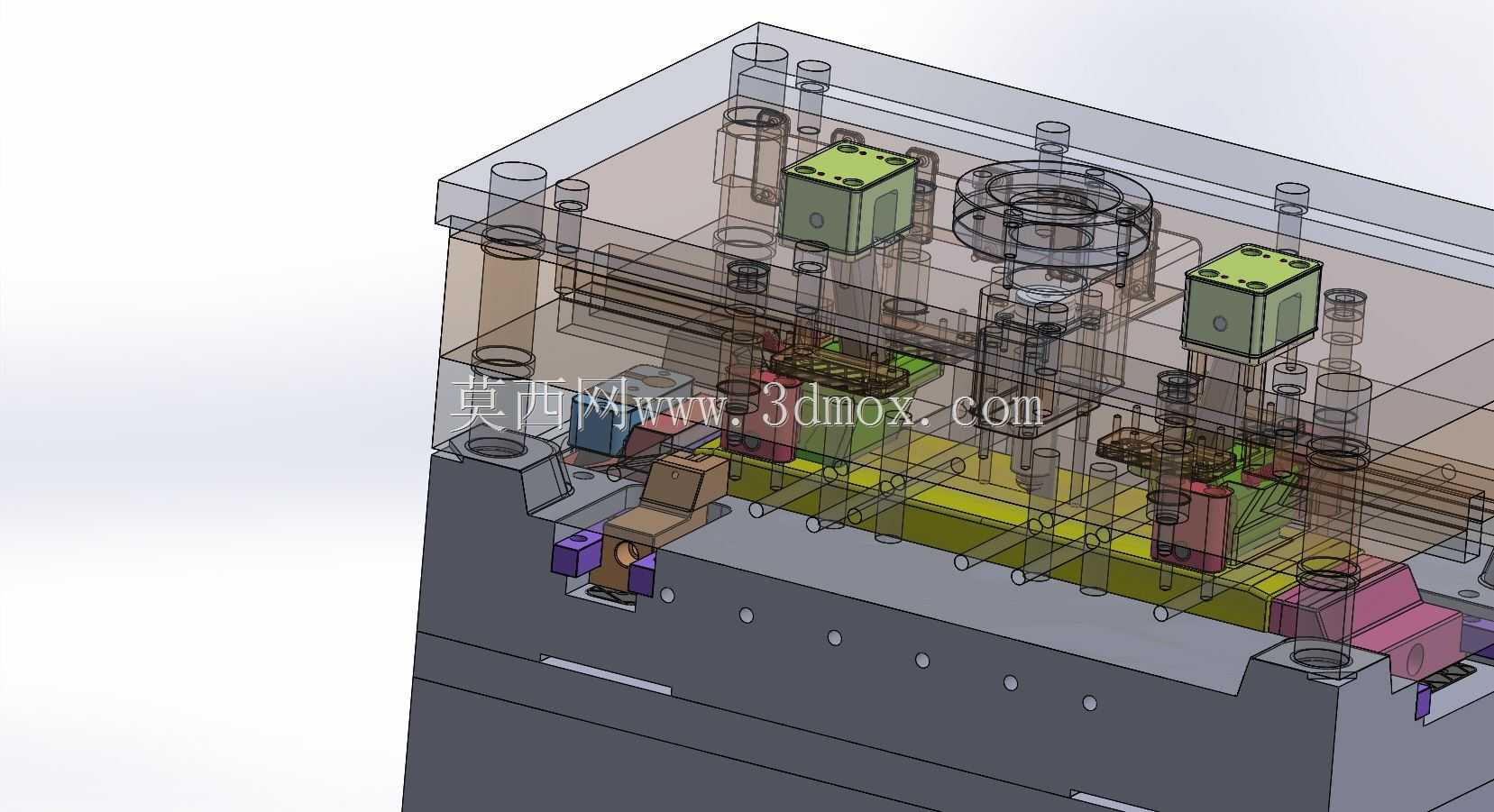

  实际生产中,熔融塑胶经注塑机喷嘴注入主流道后,分流至两个成型型腔,型腔内的冷却回路随模仁轮廓就近布置,缩短制件冷却周期;开模时,动定模沿主分型面分离,顶部两组绿色的斜向抽芯滑块先于顶出动作完成侧向位移,解除制件侧壁倒扣约束,随后顶出系统将成型后的塑胶件从型腔中平稳推出,避免制件粘模或顶白变形。

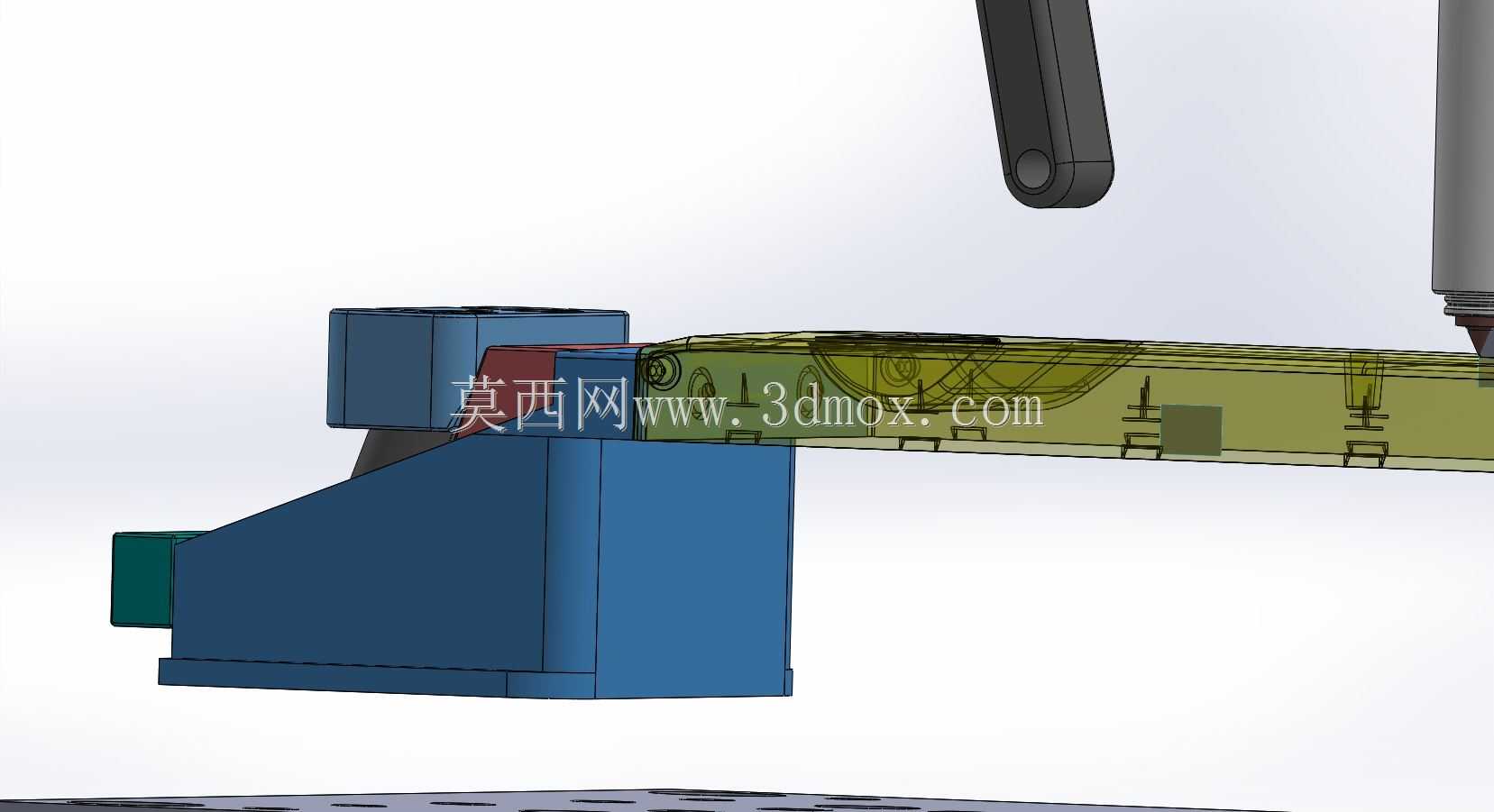

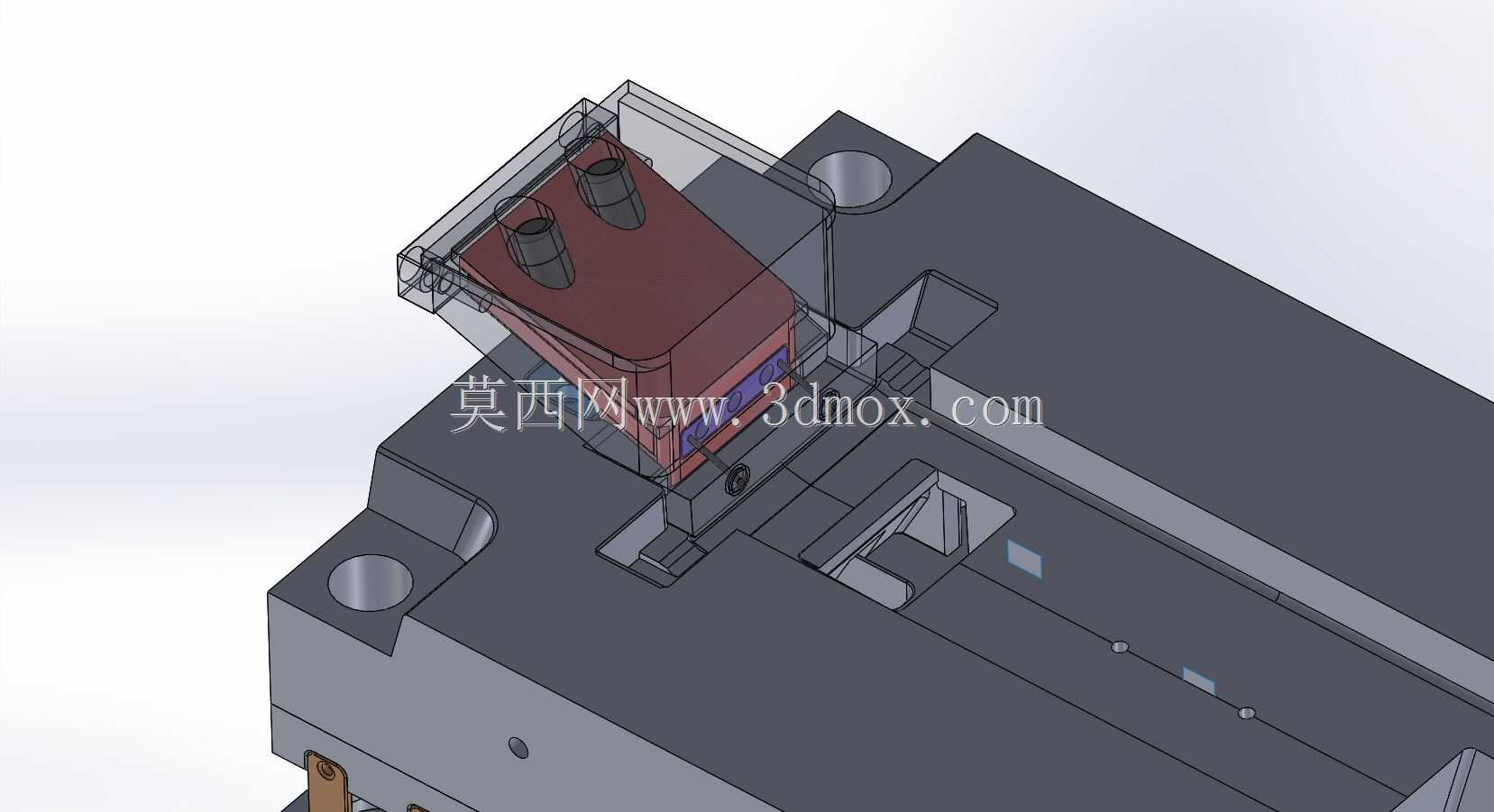

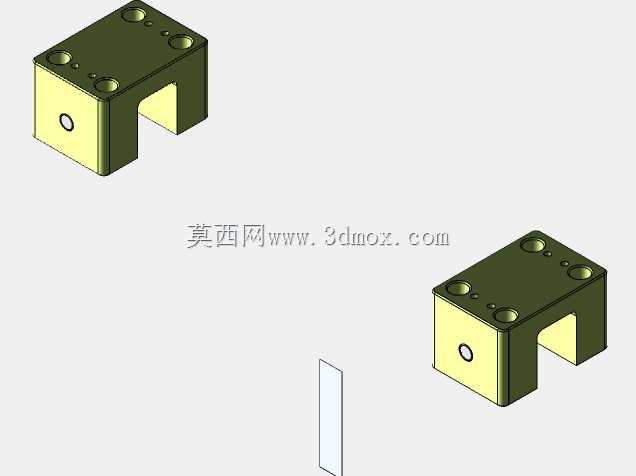

  设计层面,整套结构优先遵循量产模具的刚性优先原则:模架主体采用厚实的钢板叠层结构,承受注塑过程中数十兆帕的型腔压力时形变量控制在微米级,保证长期批量生产的分型面贴合精度,不会出现飞边披锋。两组抽芯机构采用斜导柱驱动滑块的经典结构,滑块尾部设置耐磨压板与限位挡块,合模时由锁紧块直接承受注塑侧压力,避免抽芯组件受侧向推力后退移位;导向部件采用独立的导柱导套布置在模架四角,合模过程中动定模先由导柱完成预定位,再让型腔精准贴合,保护细小的成型镶件不会发生撞模损伤。

  安装边界上,模具整体长宽尺寸适配常用吨位的卧式注塑机拉杆间距,底板的U型固定槽直接对准注塑机动定模板的码模孔位,无需额外加装过渡垫板;顶部抽芯单元的最高凸起高度纳入注塑机最大模厚的校核范围,开模后抽芯滑块的后退行程预留足够安全间隙,不会与注塑机安全门或顶部射胶机构发生干涉。模具侧面预留的冷却水接口、顶出孔位置都符合标准注塑机的接口排布规范,上机后可快速完成水、电、顶出机构的对接。

  结构细节上,模仁内部拆分了多组独立镶件,一方面便于深腔部位的加工与抛光,降低整体EDM放电加工的难度,另一方面在量产中若局部型腔出现磨损或拉伤,可单独更换对应镶件,无需整块报废模仁,大幅降低后期维护成本。侧向滑块与模仁的配合面设计了封胶台阶,配合间隙控制在塑胶溢边值以下,既保证滑块滑动顺畅,又不会让熔融塑胶钻入配合间隙卡死滑块。顶出系统在制件的受力均衡位置布置多根顶针,顶出力均匀分散,避免薄壁制件顶出时出现翘曲变形。

  整套三维结构完整还原了注塑模具从合模射胶、冷却保压到开模抽芯、顶出取件的全动作逻辑,各运动部件的行程、配合间隙、安装定位关系都清晰呈现,结构设计人员可直接参考其抽芯布局、模架选型思路,针对同类带侧向倒扣的塑胶件开发对应成型模具,也可作为注塑产线工装调试、模具维护人员理解模具动作原理的直观参照。
