双腔面壳注塑模具三维结构设计

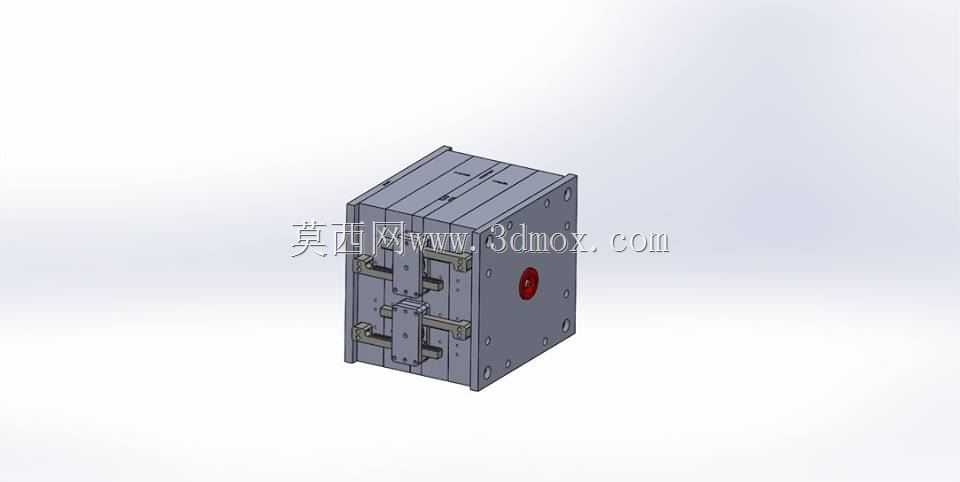

　　这套模具结构面向小型矩形面壳类塑件的批量注塑生产，整体采用一模两腔布局，两个成型区域沿模具中线对称布置，适合消费电子外壳、电器面板、通讯终端面盖等薄壁外观件的成型需求。从三维结构可以看出，模具主体由定模板、动模板、型腔镶块、型芯镶块、导柱导向机构、侧向抽芯组件以及外接管路接口组成，外形呈规整的长方体堆叠结构，四周伸出的圆柱接口分别对应冷却水路和液压或机械驱动部件，便于在注塑机定板、动板之间完成装夹与对接。

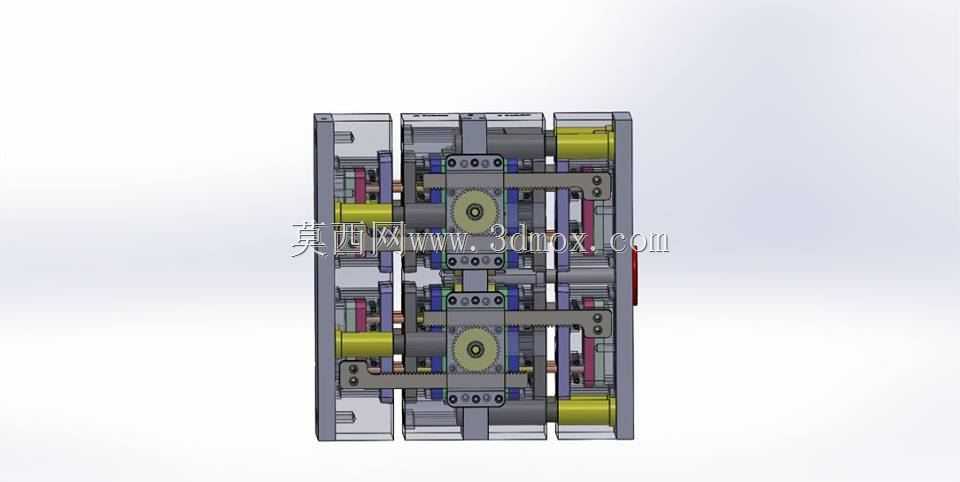

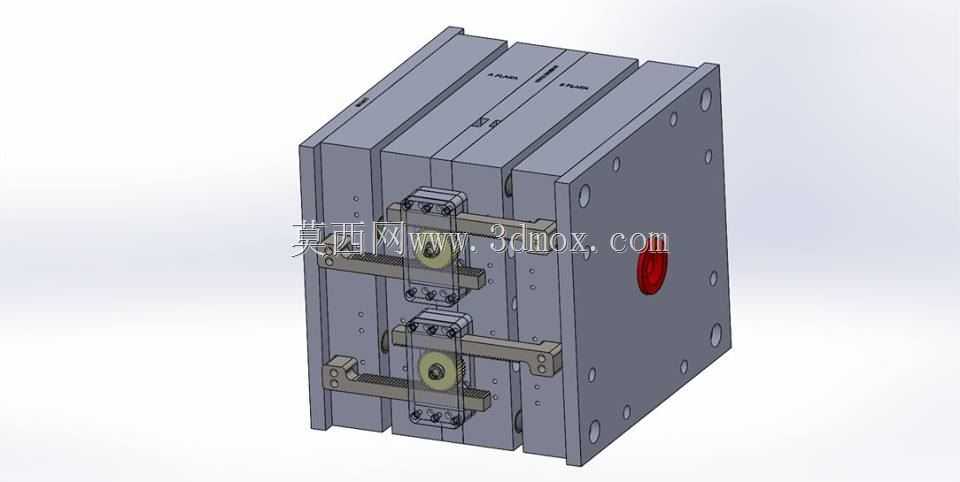

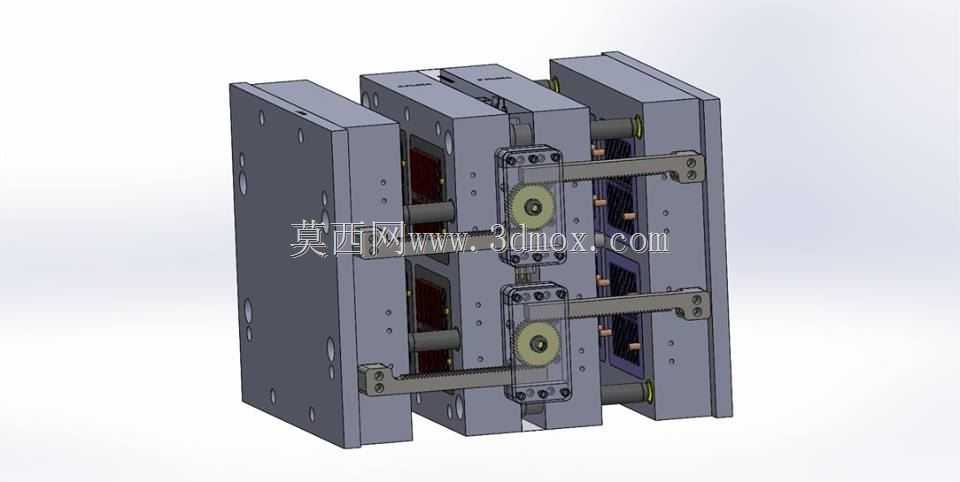

　　在实际生产场景中，这类模具通常安装于卧式注塑机，模具厚度、开模行程和顶出空间需要与设备拉杆间距、最小模厚及最大开模距匹配。模型外侧保留了较明确的安装边界，模板四角设置导向与支承区域，侧面管路接头向外延伸，布置厂房水路、油路时应预留操作和扳手空间，避免与机床立柱、安全门或机械手取件轨迹发生干涉。模具正面可见两组独立的侧抽机构，对应塑件侧面的孔位、卡扣或局部倒扣特征；抽芯方向与开模方向垂直，通过滑块、导轨和锁紧结构配合，在合模时承受注塑压力，开模时先行退出，防止塑件顶出时被拉伤。

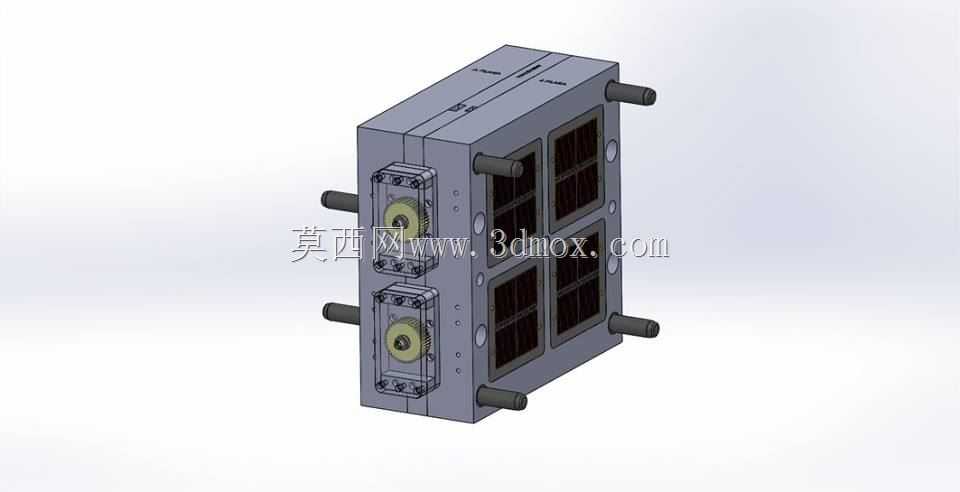

　　成型部分采用镶拼式思路，型腔与型芯区域没有完全与模板做成一体，而是通过局部镶块形成塑件外观面和内部结构面。这样处理的优势在于，面壳类产品经常需要调整筋位、柱位、扣位和外观边界，镶块可单独加工、抛光和更换，降低整体模板返修成本。两个型腔呈上下排列，进料方式宜结合产品外观要求选择侧浇口、潜伏浇口或点浇口；若面壳外表面不允许浇口痕迹，可将进料点布置在侧边、内侧面或非外观区域，并在流道末端设置冷料穴，保证熔融塑料充填稳定。

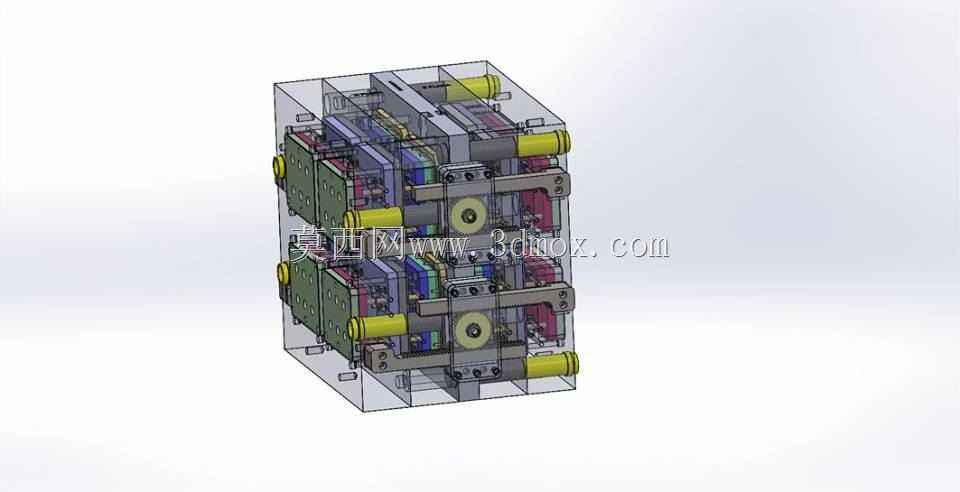

　　冷却系统在模型中通过模板侧面的多个外接接口体现。针对矩形薄壁面壳，冷却水路应尽量沿型腔轮廓均匀环绕，缩短热量从塑件到模温介质的传递路径。上下两个型腔的水路需要平衡流量，避免一腔冷却过快、另一腔冷却不足导致收缩率不一致。型芯侧由于空间相对狭窄，需重点处理内壁深筋和螺钉柱周围的温度集中问题，可采用隔水板、喷管或靠近成型面的直通水路组合，保证脱模时塑件尺寸稳定。

　　顶出设计应服从面壳薄壁特性。此类零件平面面积较大、侧壁较浅，若顶出力集中在局部，容易产生白痕、顶穿或变形。结构布置时可在边缘、加强筋交汇位和内部柱位附近分散设置顶针，必要时采用推板、扁顶针或顶块联合顶出。开模后，侧向滑块必须先完成退芯，主顶出机构再动作，顶出行程以塑件完全脱离型芯并满足机械手或人工取件间隙为准。

　　从强度角度看，模板中部承受锁模力和型腔压力，型腔周围需保留足够钢料厚度，滑块锁紧面应与注射压力方向形成可靠支承。导柱导套布置在模板外侧，用于保证动定模合模重复精度；精定位结构可补充在型腔附近，控制面壳壁厚均匀性。整体建模时，分型面、滑块行程、水路走向、顶针孔位、螺钉固定和密封槽都需要同步检查，尤其要关注水路与顶针、螺钉、流道之间的最小安全距离。该结构完整呈现了双腔面壳注塑模从成型、导向、抽芯、冷却到顶出的核心空间关系，可用于模具方案评审、结构干涉检查和注塑生产布局分析。
