多腔精密塑胶壳体注塑模具结构

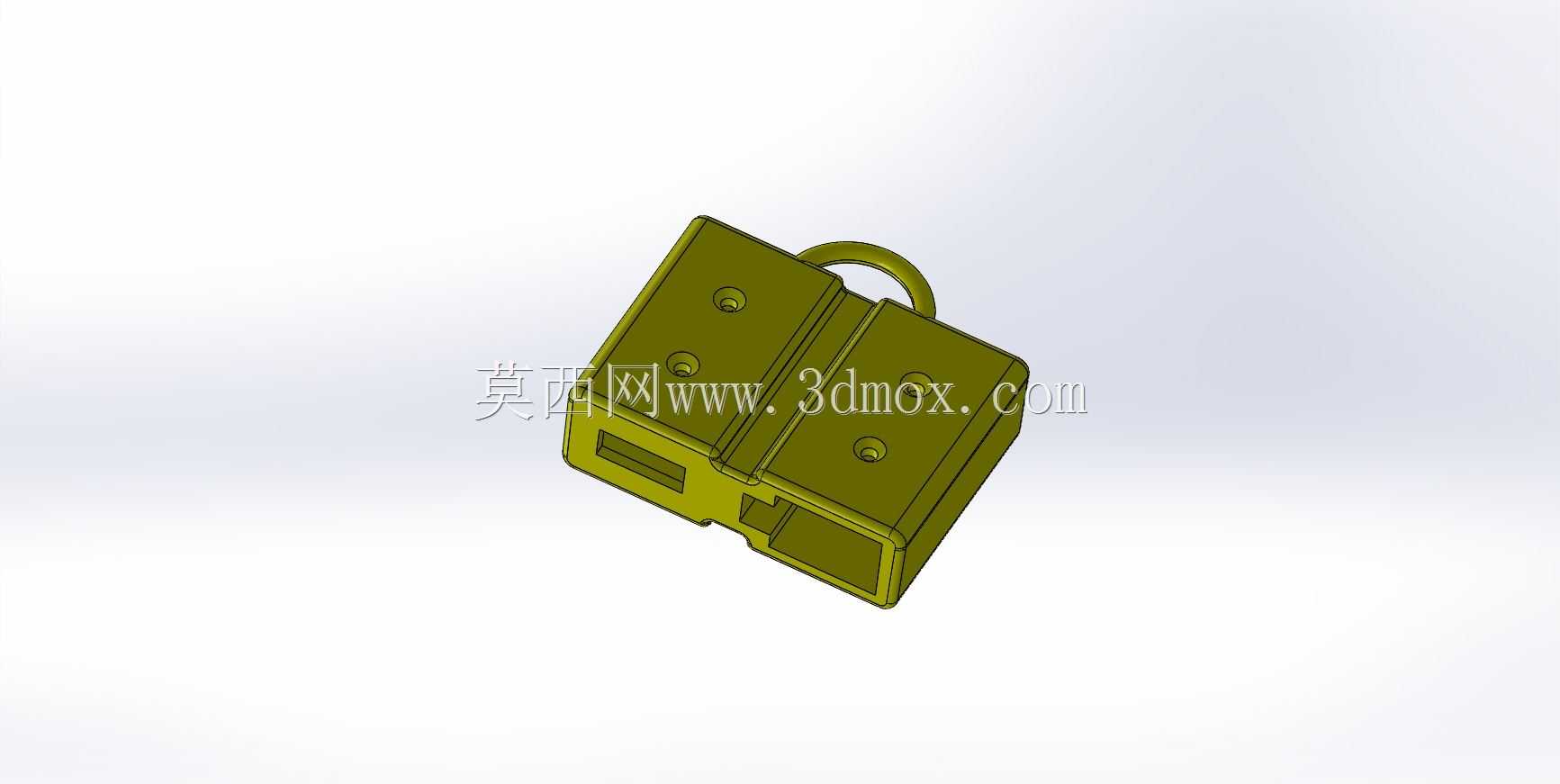

　　这套三维结构展示的是一副面向小型通讯类塑胶壳体批量成型的多腔注塑模具，整体采用标准模架叠加定制成型零件的方式搭建，适合在卧式注塑机上完成自动化连续生产。从结构层级看，模具由定模侧、动模侧、导向定位部件、顶出相关部件以及侧向成型组件共同构成，各层板件按受力和开合模动作顺序布置，能够在有限的安装空间内兼顾成型精度、排气效率和取件可靠性。

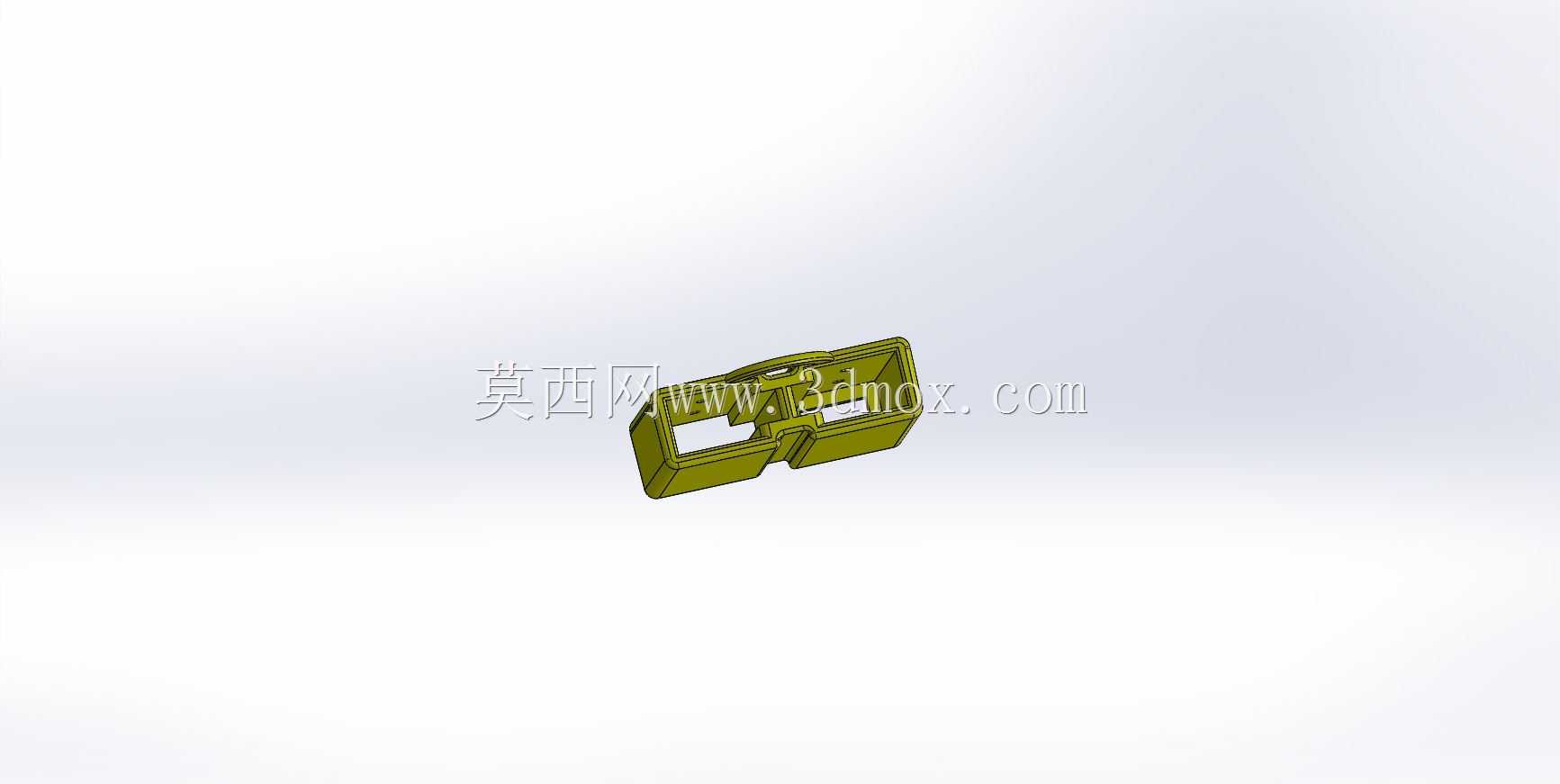

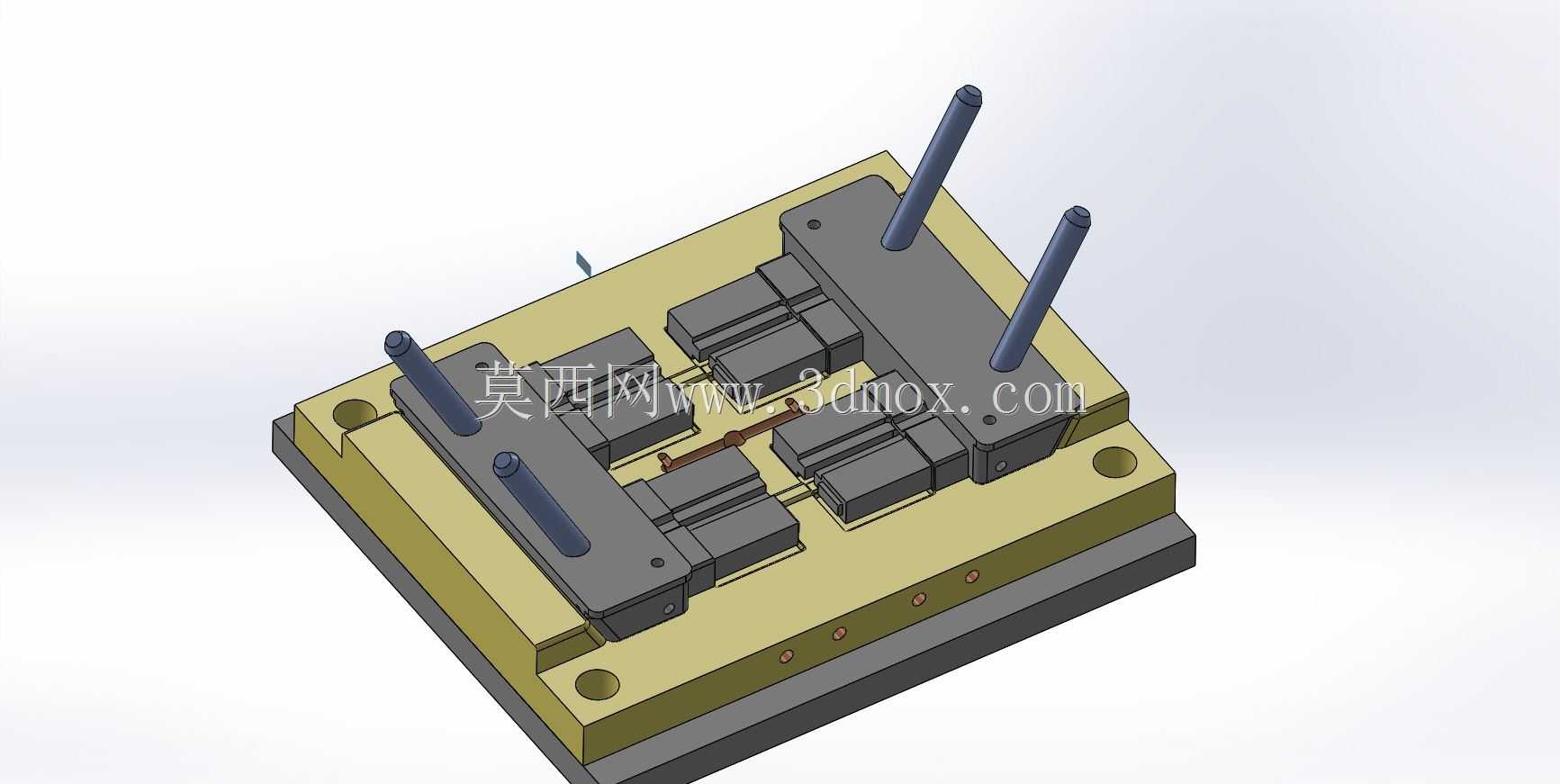

　　该类模具主要用于消费电子、通讯终端及小型塑料外壳类零件的量产场景。制品通常具有壁薄、外形轮廓复杂、装配孔位多、外观面要求较高等特点，因此模具在型腔布置上采用对称排布思路，使熔融塑料在充填过程中流动路径尽量接近，降低各腔之间因压力损失不一致造成的尺寸偏差。图中可以看到成型区域集中在模具中部，多个型腔围绕浇注区域分布，这种布局有利于锁模力均匀传递，减少局部飞边和型腔偏载。

　　从实际用途出发，模具的核心任务不只是形成制品外形，还包括稳定控制冷却、排气、顶出和侧向抽芯动作。定模部分承担制品外侧或上表面主要轮廓的成型，动模部分则负责内部筋位、柱位以及装配结构的成型。由于通讯壳体类零件常带有卡扣、侧孔和局部凹槽，模具在侧面设置了相应的活动成型结构，开合模时通过机械动作完成侧向避让，避免制品在顶出过程中被拉伤。

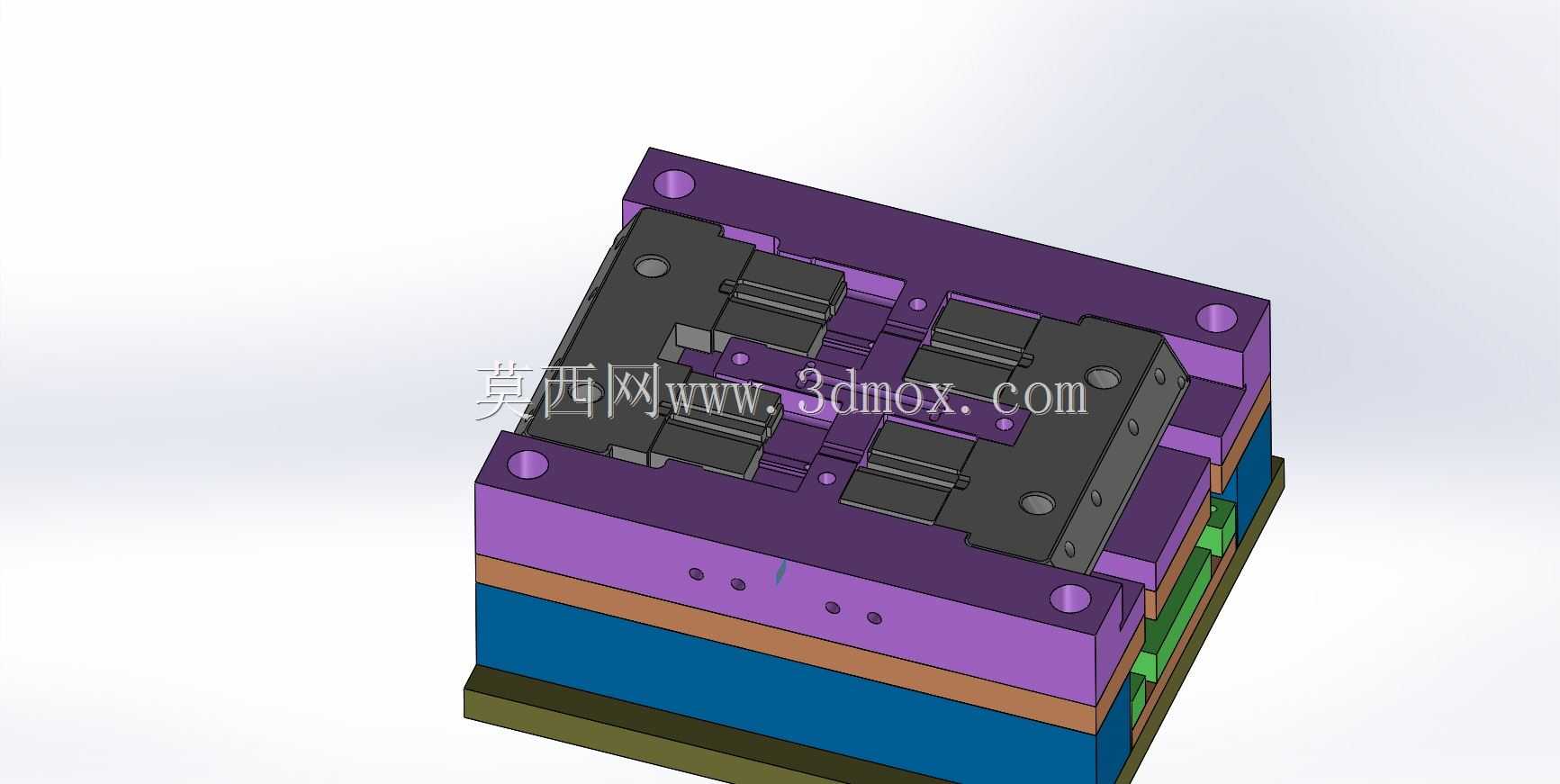

　　设计思路上，该结构优先保证成型零件的刚性和维修便利性。模板外形规整，四角布置导柱导向区域，使合模时动定模能够准确重合；型腔周边保留足够的压紧和封胶距离，防止注射压力下出现塑料溢出。成型零件采用分块组合方式，便于后续针对局部磨损、抛光或改模进行拆换，而不需要整体报废模板。对于多腔模具而言，这种模块化处理能够显著降低后期维护难度，也方便在试模阶段对个别型腔进行修整。

　　浇注系统的布置服务于短周期、平衡充填的生产需求。塑胶熔体经主流道进入分型面附近后，再分流至各个型腔，流道截面和长度需要结合制品重量、壁厚以及材料流动特性确定。多腔布局虽然提高了单次注射的产出数量，但对流动平衡要求更高；若某一腔充填过早或过晚，容易产生烧焦、缺胶、缩水或内应力差异。因此在结构建模时，需要重点检查流道转折、浇口位置和型腔排气边之间的关系，使熔体能够顺畅填充并将气体推向分型面或专用排气位置。

　　冷却系统在这类模具中直接影响成型周期和制品变形。模板内部围绕型腔布置冷却回路，使热量能够从成型区域快速带走。冷却水道距离型腔表面不能过近，以免降低局部刚性或造成渗水风险；也不能过远，否则冷却效率不足。针对通讯壳体壁厚不均、筋位较多的特点，动模侧热量聚集通常更明显，需要在型芯附近加强冷却，减少制品因收缩不均产生的翘曲。

　　顶出部分位于动模侧，开模后制品包紧型芯，通过顶针或顶出板将其平稳推出。顶针位置需要避开外观面和薄弱结构，优先选择筋位交汇、柱位根部等承力较好的区域，防止顶白、顶穿或制品变形。模型中多层板件的堆叠关系，也体现了顶出空间、回针位置和支撑柱布置之间的协调：既要保证顶出行程满足制品脱落，又要避免顶出机构与冷却水道、螺钉孔、侧向机构发生干涉。

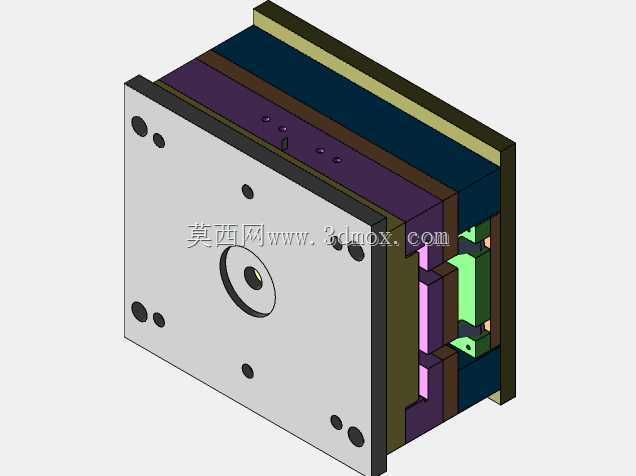

　　外形尺寸与安装边界方面，整副模具呈矩形箱体结构，外部轮廓以标准模架为基础，长宽尺寸需与注塑机拉杆间距、模具安装孔位和开模行程匹配。模具厚度方向包含定模板、动模板、垫块、顶出板及底板等层级，设计时需核对注塑机最小模厚、最大开模距离和顶棍顶出位置。吊装、锁模和码模区域应保留足够平面，侧向抽芯机构伸出方向也要与机床安全门、操作侧和取件空间相协调。

　　从三维建模角度看，该类模具需要重点管理分型面、孔位、避空和装配关系。型腔、型芯、滑块、压条、耐磨片、导柱、回针和紧固件之间存在大量配合与运动关系，任何尺寸链错误都可能导致合模干涉或顶出卡滞。建模时应先确定制品脱模方向和分型线，再拆分侧向成型部件，随后完善模架、浇注、冷却、顶出和定位结构。通过装配级检查，可以验证开合模过程中各零件是否同步运动，以及制品是否能够无阻碍脱落。

　　整体而言，这副模具结构体现了小型通讯塑胶件量产模具的典型工程逻辑：以多腔布置提高生产效率，以对称导向和刚性模板保证合模精度，以侧向机构处理复杂倒扣，以冷却和顶出系统控制制品质量。其结构既服务于具体壳体零件的成型，也反映了注塑模具在型腔布局、运动机构、安装边界和维护便利性之间的综合权衡。
