卡通小熊造型双面注塑模具结构

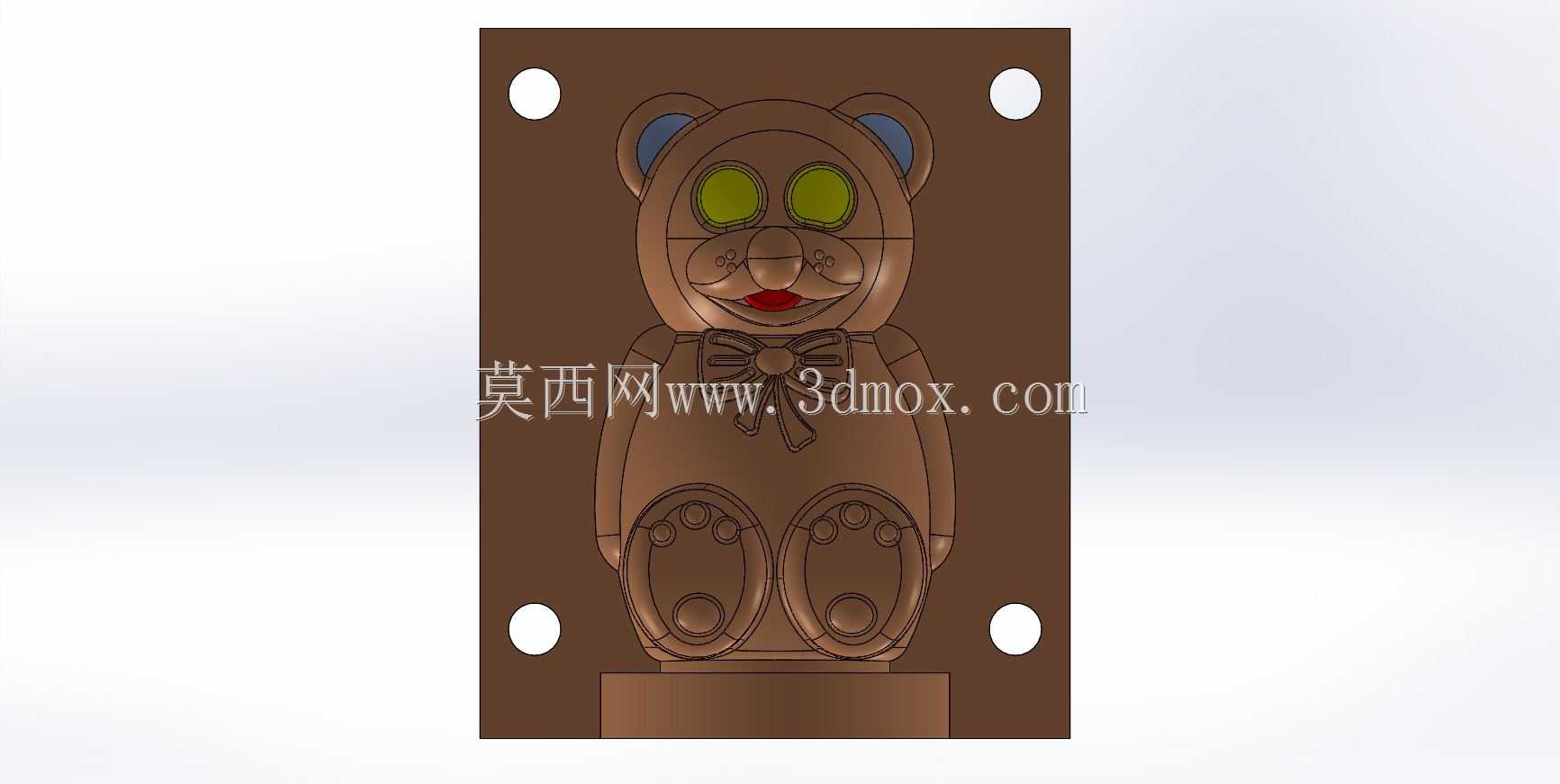

　　这套模具围绕卡通小熊立体公仔的注塑成型需求展开，型腔直接在模板型面上加工出完整的小熊正面轮廓，覆盖头部圆耳、大眼、鼻部、嘴部、领结、躯干以及双脚掌等全部外观特征，属于典型的玩具类外观件成型模具。从现场建模逻辑看，模板四角设置贯通圆孔，用于合模时导柱定位与锁模固定，孔位避开型腔最深区域，保证模板受力均匀；型腔外围保留足够封胶宽度，避免注塑过程中出现飞边。

　　在型腔排布上，小熊轮廓居中放置，头部与脚部距离模板边缘均留出安全余量，既方便数控铣削时走刀，也为后续抛光、省模留出操作空间。眼部、鼻嘴、领结和脚掌纹路属于局部细小特征，建模时单独控制拔模斜度与圆角过渡，防止深筋位置粘模。耳朵内侧和脚掌圆弧采用顺滑曲面衔接，熔体流经时阻力更小，充填末端不易产生困气。

　　模具的实际用途是批量成型塑胶玩具摆件或装饰外壳，成型件可直接作为卡通公仔主体，也可用于巧克力、皂类等类似造型的工艺成型参照。针对外观件要求，分型面沿小熊外轮廓最大投影线布置，使分型痕迹尽可能落在侧面边界，减少正面修模工作量。型腔深度随头部、躯干和脚部起伏变化，加工时需要按曲面余量分层开粗，再用球刀精修，关键圆角处保留抛光余量。

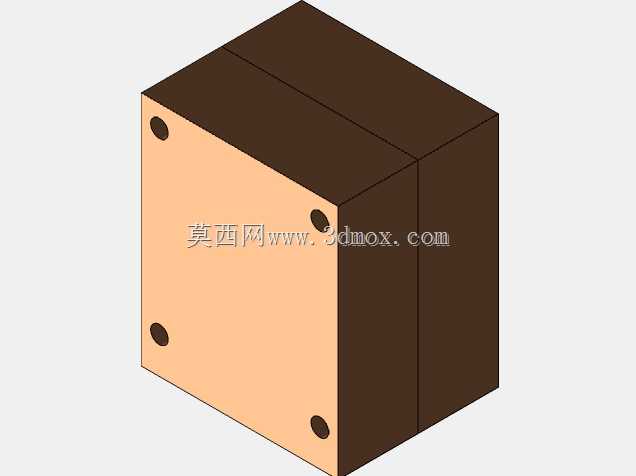

　　从安装边界看，模板外形为矩形板件，四角孔位构成主要安装基准，装入模架后与定模、动模侧保持同轴；顶部和底部平面需保证平行度，避免合模后局部承压过大。型腔周围的实体厚度承担锁模力和注塑压力，不能因追求轻量化而过度挖空，尤其是小熊头部圆弧较深区域，背面应保留足够钢料厚度以控制变形。

　　冷却回路布置时需要绕开型腔轮廓和四角安装孔，尽量在模板背面形成均匀热交换通道；若公仔材料流动性较好，可在厚壁部位加强冷却，缩短成型周期。顶出位置适合选在脚底、躯干背面等非外观区域，顶针排布避开细小浮雕，防止顶白或顶穿。浇注方向可从底部或侧部进胶，使熔体沿型腔低处向头部充填，减少空气在耳部和领结周围积聚。

　　结构设计中还需考虑脱模方向：小熊正面特征整体沿开合模方向成型，外凸曲面设置连续拔模角，眼部凹陷和嘴部小槽若存在倒扣，应采用镶件或侧向抽芯处理。领结下方与身体连接处容易形成应力集中，圆角不能省略；脚掌圆形纹路较深，抛光时要保证表面粗糙度一致，否则成型件会出现拉毛。模板四角孔与导套配合段需标注同轴度和配合公差，型板面则要求平整、无明显刀纹。

　　对于三维建模人员，完成这类模具时不能只做出外观曲面，还要同步检查型腔最小壁厚、封胶面宽度、顶出空间、冷却通道干涉和螺丝孔避让。小熊造型虽然属于玩具类产品，但模具受力、热平衡和脱模逻辑与常规注塑模一致，细节处的圆角、拔模和分型线处理直接影响量产稳定性。
