笔类外壳精密注塑成型模具结构

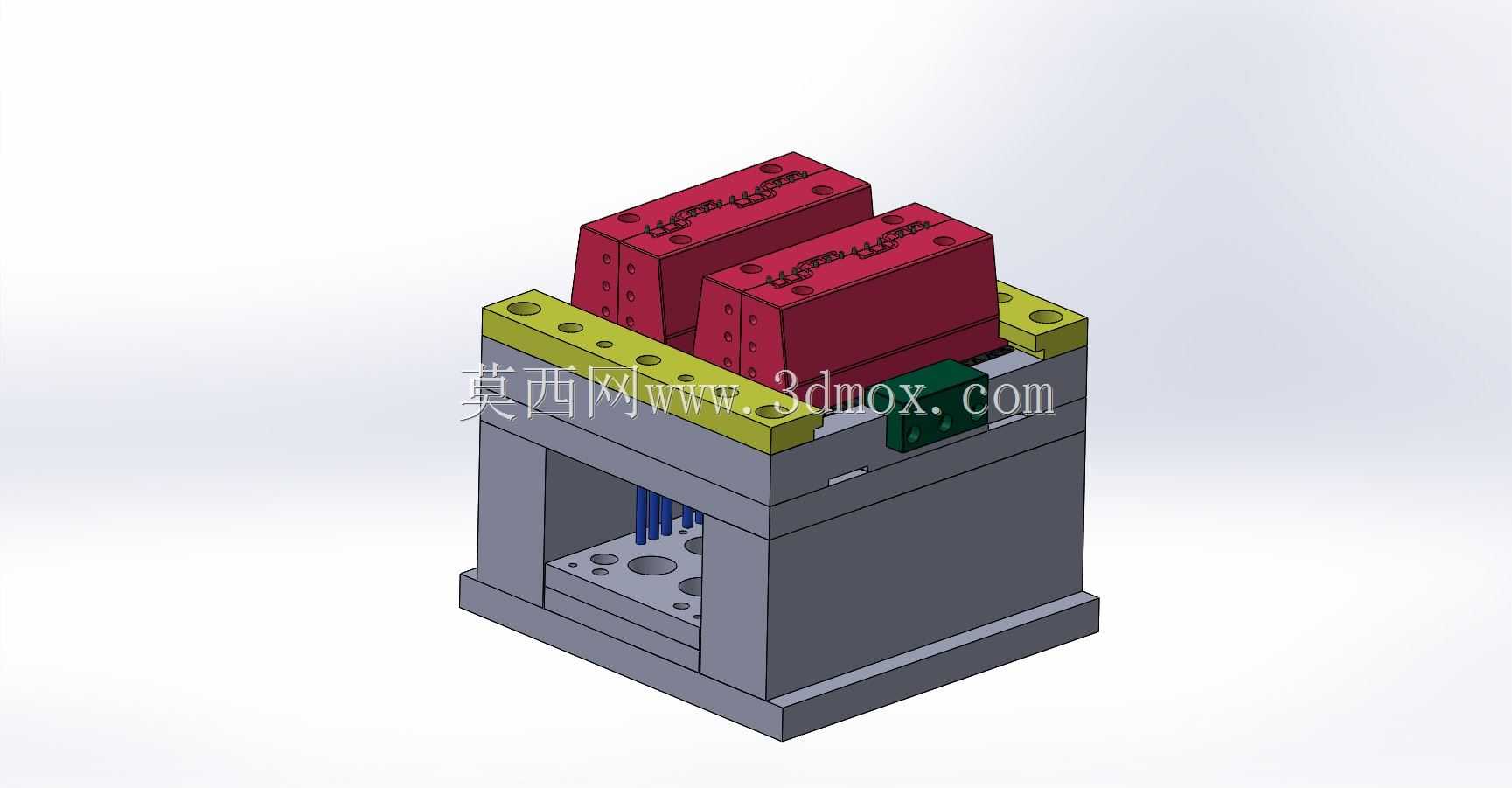

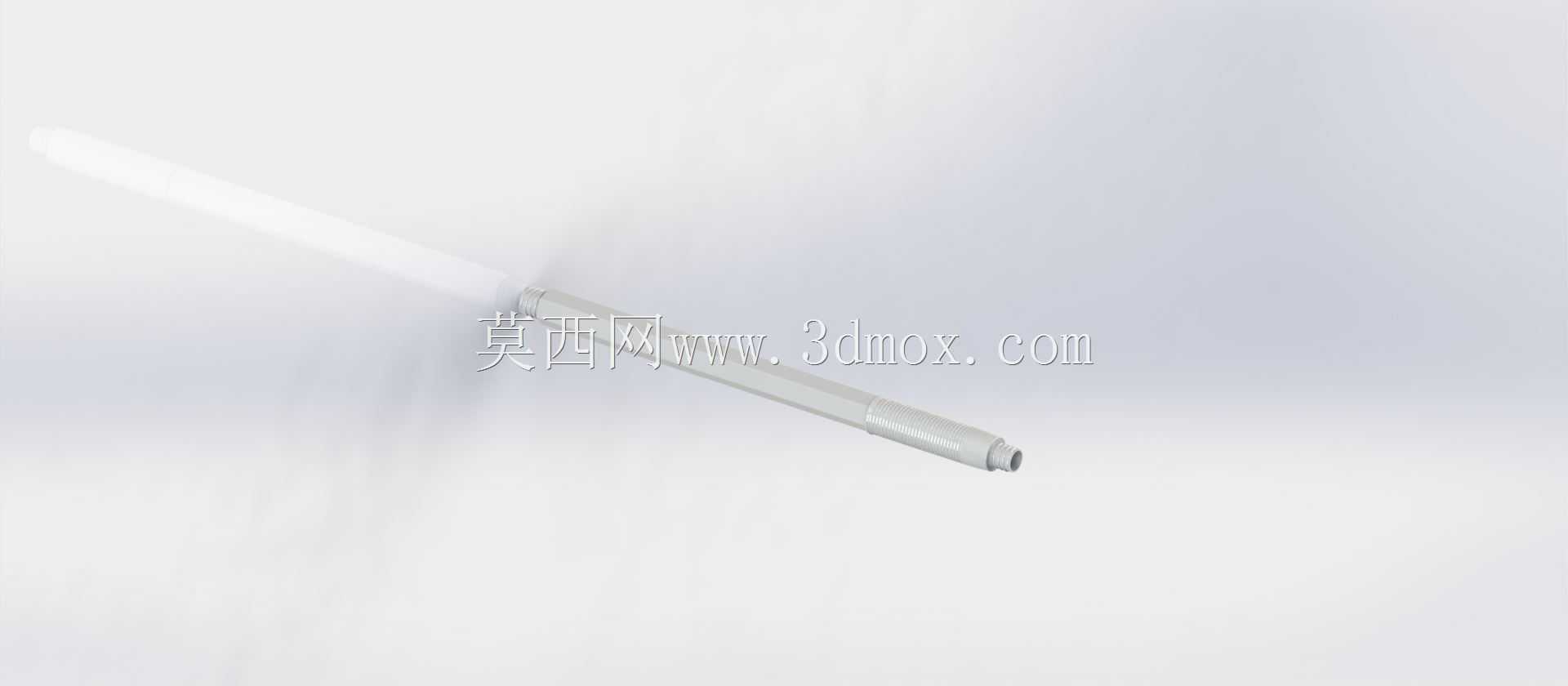

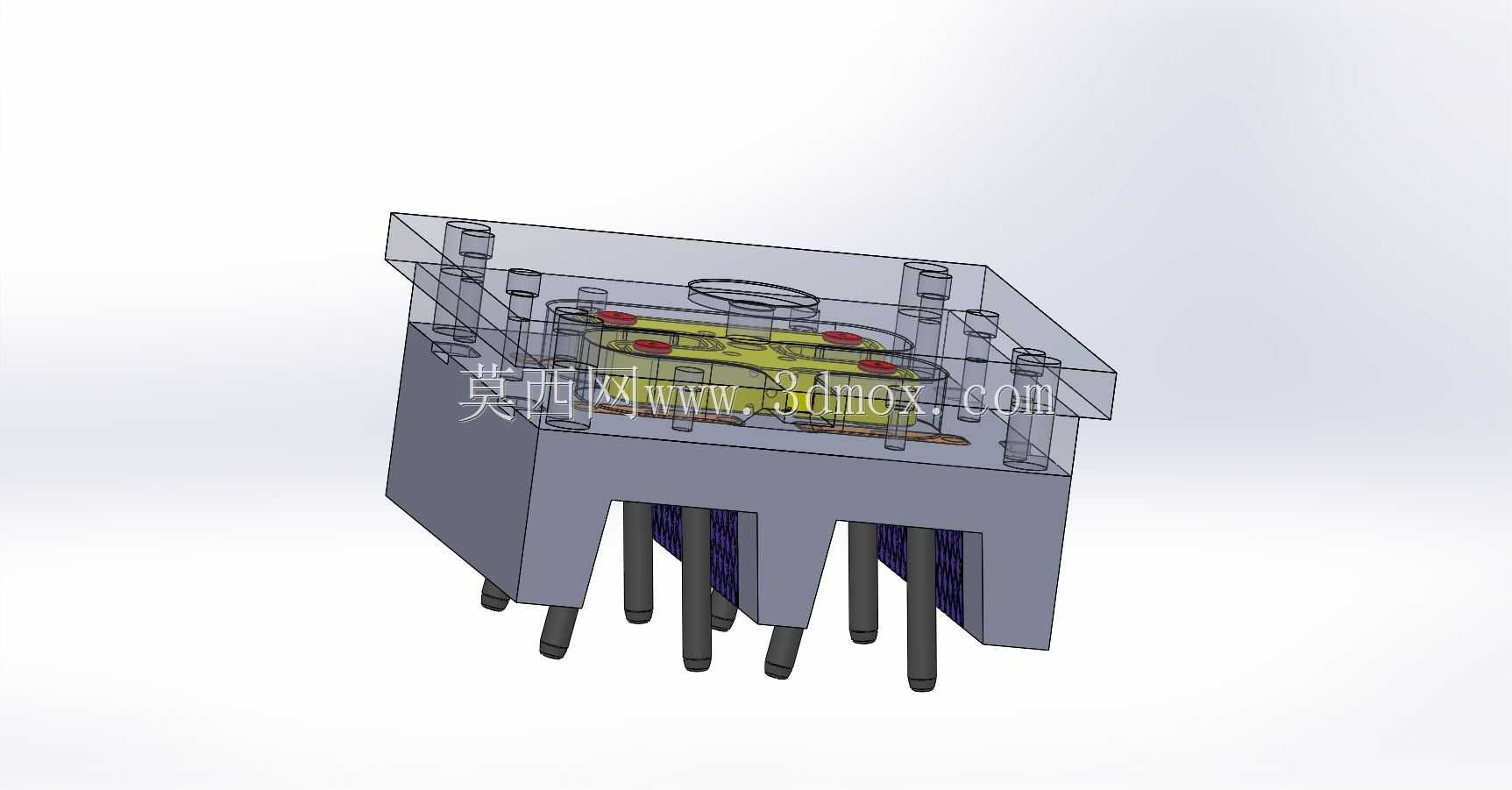

　　这套三维结构围绕细长笔类塑料件的批量成型展开，模具采用多腔排布思路，把若干相同型腔集中在同一模板平面内，使一次合模注射即可完成多件制品，适合文具类外观件、小型通讯配套塑料件以及消费电子细长壳体的连续生产。从结构层级看，模型完整表达了定模侧、动模侧、成型镶件、导向件、冷却回路和顶出元件之间的装配关系，透明化的模板处理让内部流道、镶针和复位元件的位置关系更加直观。

　　在实际应用中，这类模具通常安装于卧式注塑机，喷嘴对准主流道中心，塑料熔体经分流道进入各型腔。制品外形带有细长柱体和局部薄壁特征，若进料位置不合理，容易产生短射、熔接痕或充填不平衡，因此型腔布局需要兼顾流程长度和压力损失。模型中多腔围绕中心区域布置，有利于缩短流道，并使各型腔在充填阶段获得接近的压力传递。

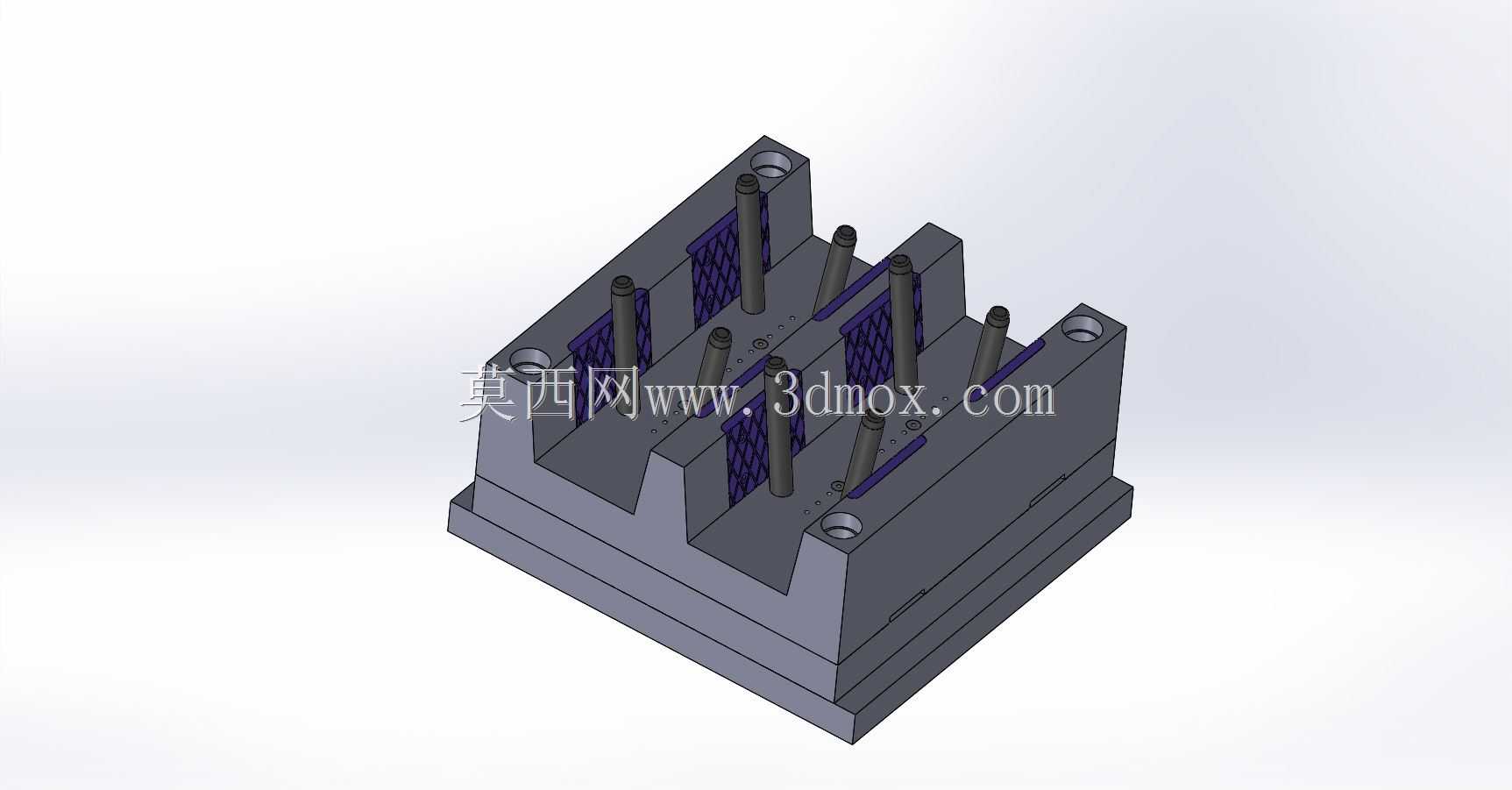

　　成型部分是整套结构的核心。型腔直接决定笔类外壳的外表面质量，型芯则控制内孔、壁厚和端部配合尺寸。针对细长件容易偏心的问题，型芯需要有足够的支撑长度和定位台阶，避免在注射压力下发生挠曲。模板上设置的多根圆柱导向与定位构件，可在合模时保护细小镶件，减少型腔错位。对于外观要求较高的塑料件，分型面应尽量避开可见面，并在合模方向上保留可靠的封胶边缘。

　　冷却系统在模型中以贯穿模板和镶件附近的回路体现，其作用不只是降低模温，更是稳定成型周期。细长制品的收缩沿轴向和径向并不一致，冷却不均会造成弯曲、内应力集中以及脱模后尺寸漂移。设计时水路应尽量贴近成型区域，同时与顶针、螺钉、镶件保持安全间距，防止钻孔干涉。对热量集中的浇口附近，可适当加强冷却；对薄壁远端，则要避免过度冷却导致充填困难。

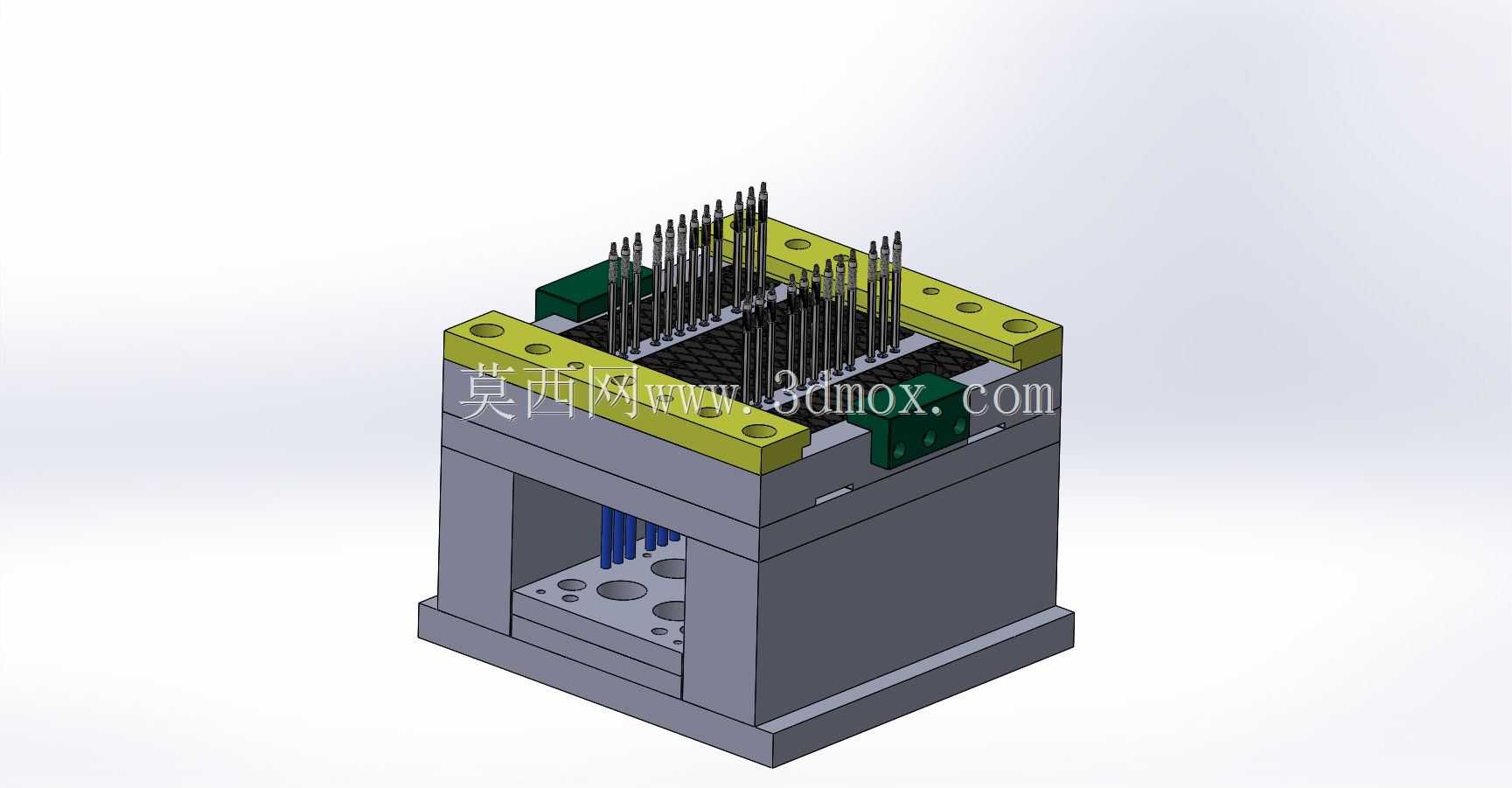

　　顶出部分采用多根顶杆协同动作，布置在制品肋位、端面或刚性较好的区域，防止单点顶出造成白痕、顶穿或变形。由于笔类件轴向较长，开模后制品包紧型芯的力较大，顶出行程必须保证制品完全脱离型芯，并给机械手或人工取件留出空间。回针、导柱和弹性复位元件在合模前使顶出板回到初始位置，避免顶杆与型腔碰撞。

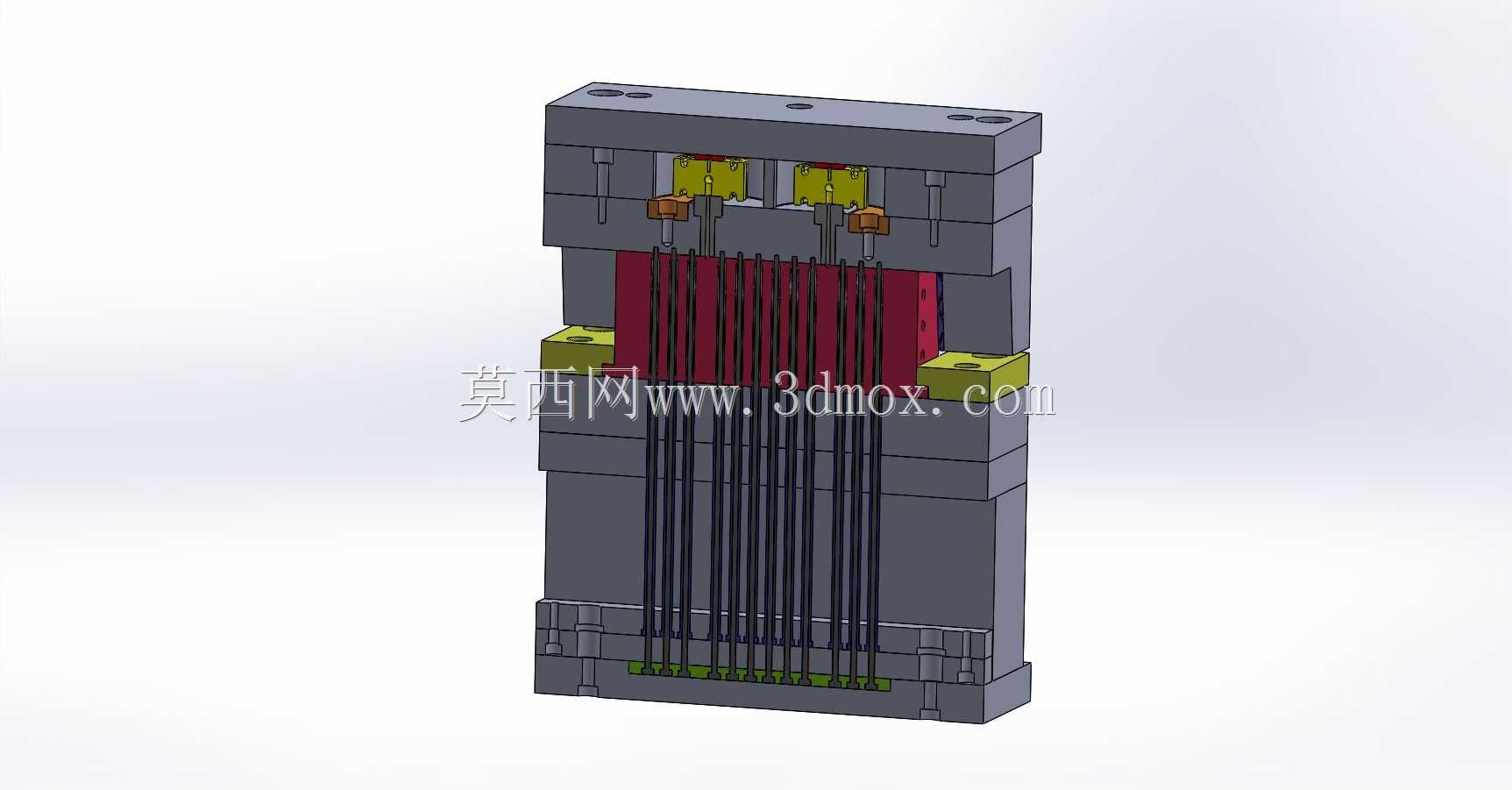

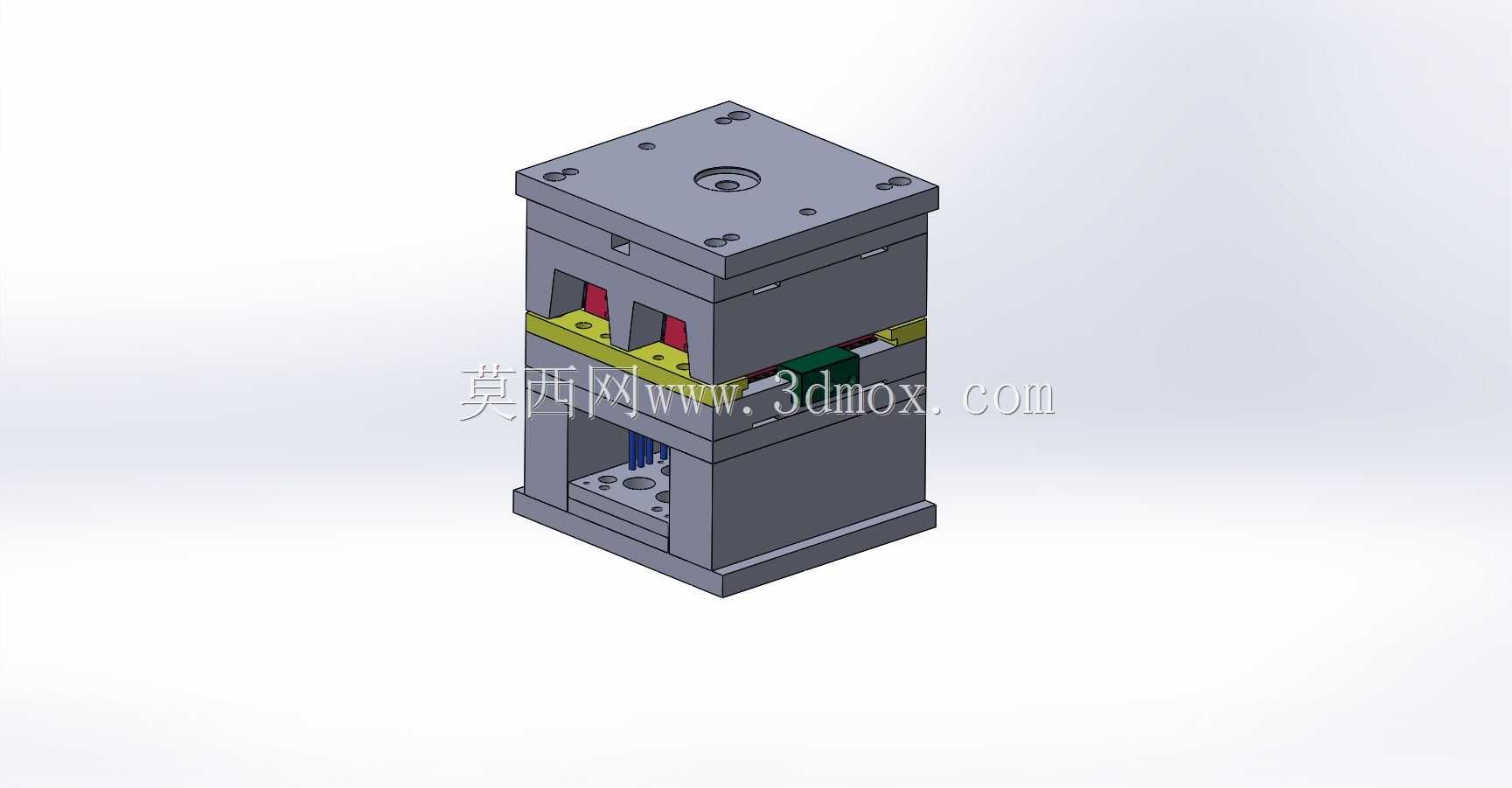

　　从安装边界看，模具外形尺寸需要与注塑机拉杆间距、最小模厚、开模行程和锁模力相匹配。上方模板承担浇注和固定功能，下方模板连接机机顶出系统，四周导向柱确定合模基准。设计评审时，应核对吊环位置、分型面开合空间、制品下落空间以及水管接头操作空间。模型中下部伸出的细长杆件对应成型深孔或支撑镶针，这类区域对同轴度敏感，加工时通常采用精密磨配或线切割保证位置精度。

　　结构建模过程中，先依据制品三维形状确定脱模方向，再拆分型芯、型腔和滑块；若制品存在侧凹或侧向孔，还需增加斜顶或滑块机构。本模型重点呈现了模板叠层、镶件固定和多腔成型逻辑，适合用于模具结构学习、注塑方案评审以及细长塑料件成型工艺分析。通过装配体可以清晰检查元件干涉、运动行程和密封边界，为后续出工程图、数控加工和装配试模提供直接依据。
