手机保护壳四腔精密注塑模具结构

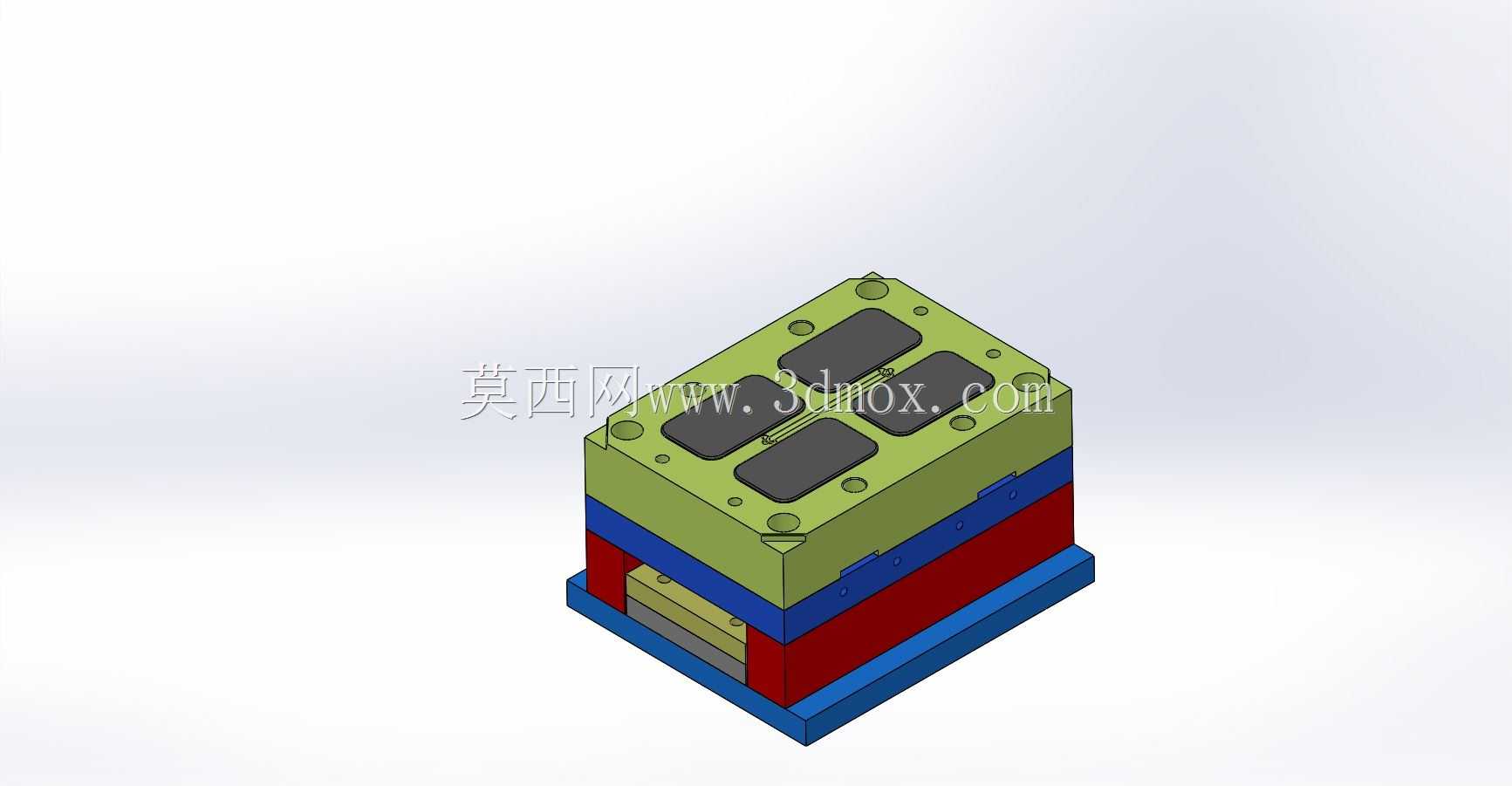

　　这套模具面向消费电子外壳类塑件的批量成型需求，核心成型对象为手机背部保护壳类薄壁零件。从三维结构可以看出，模具采用一模四腔布局，四个型腔在定模侧呈矩形阵列分布，这种排布方式能够在单次注射循环中同时产出四件成品，在保证锁模力利用率的前提下，大幅提升单位时间产出效率，适配手机壳这类市场需求量大、单件成型周期短的塑件生产场景。

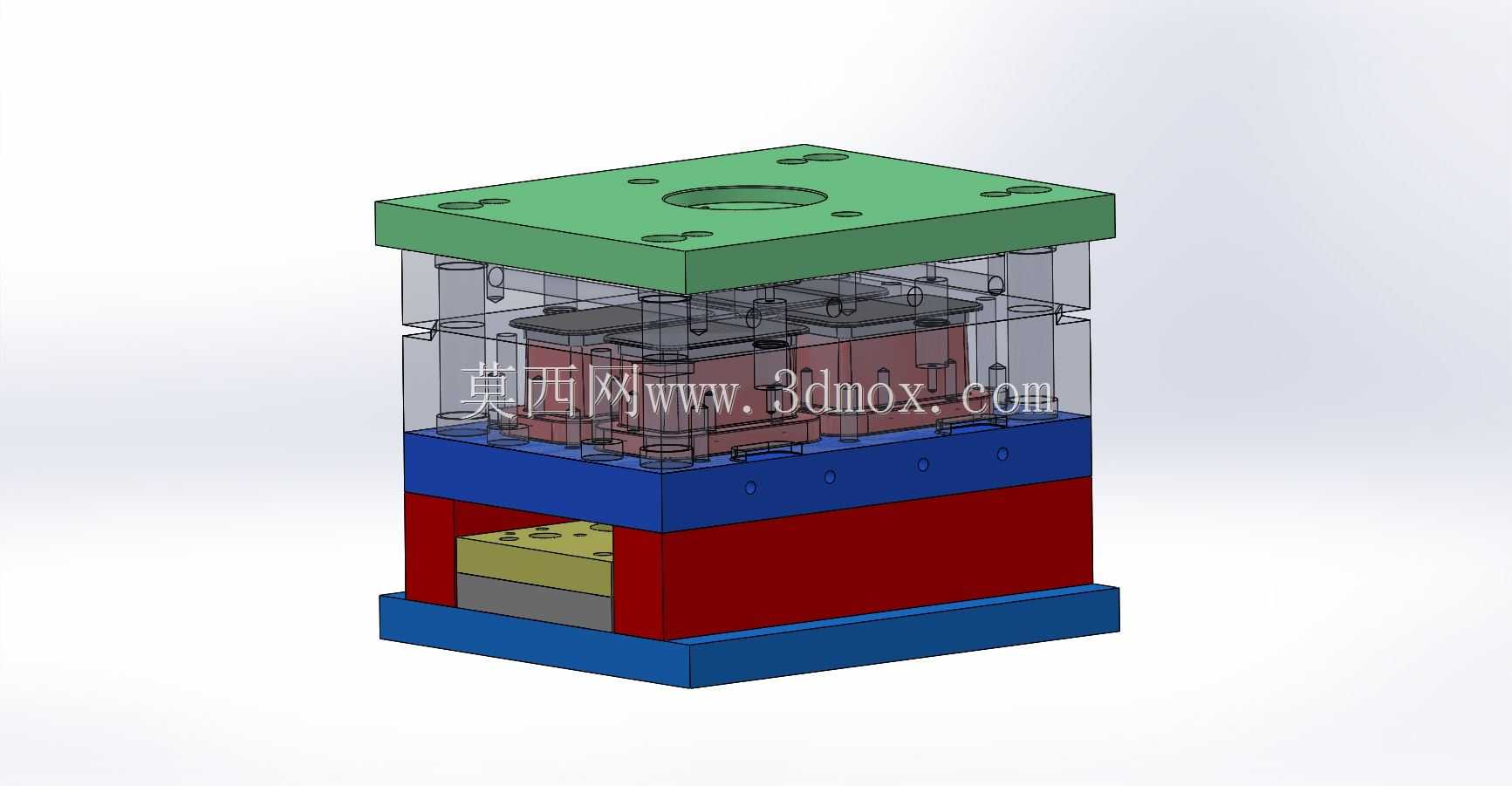

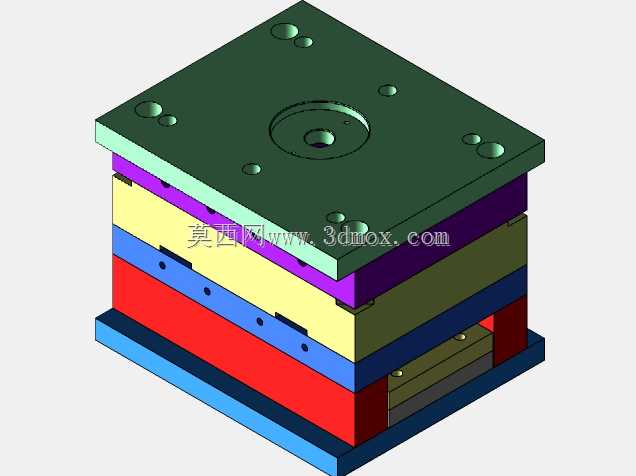

　　模架部分采用标准三板式层叠结构，从底部向上依次为蓝色的动模座板、红色的垫块与推板区域、绿色的定模板及型腔固定板，各层板件通过导柱导套实现精准合模导向，层间颜色区分在三维建模阶段就完成了功能区域划分，方便后续工程图出图时快速识别板件属性。动模侧预留了足够的推出行程空间，垫块围成的区域内置推板、推杆固定板与复位杆组件，开模后注塑机顶出杆推动推板前进，由分布在塑件边缘非外观面的推杆将成品从型芯上平稳顶出，避免在壳体内表面留下明显顶白痕迹。

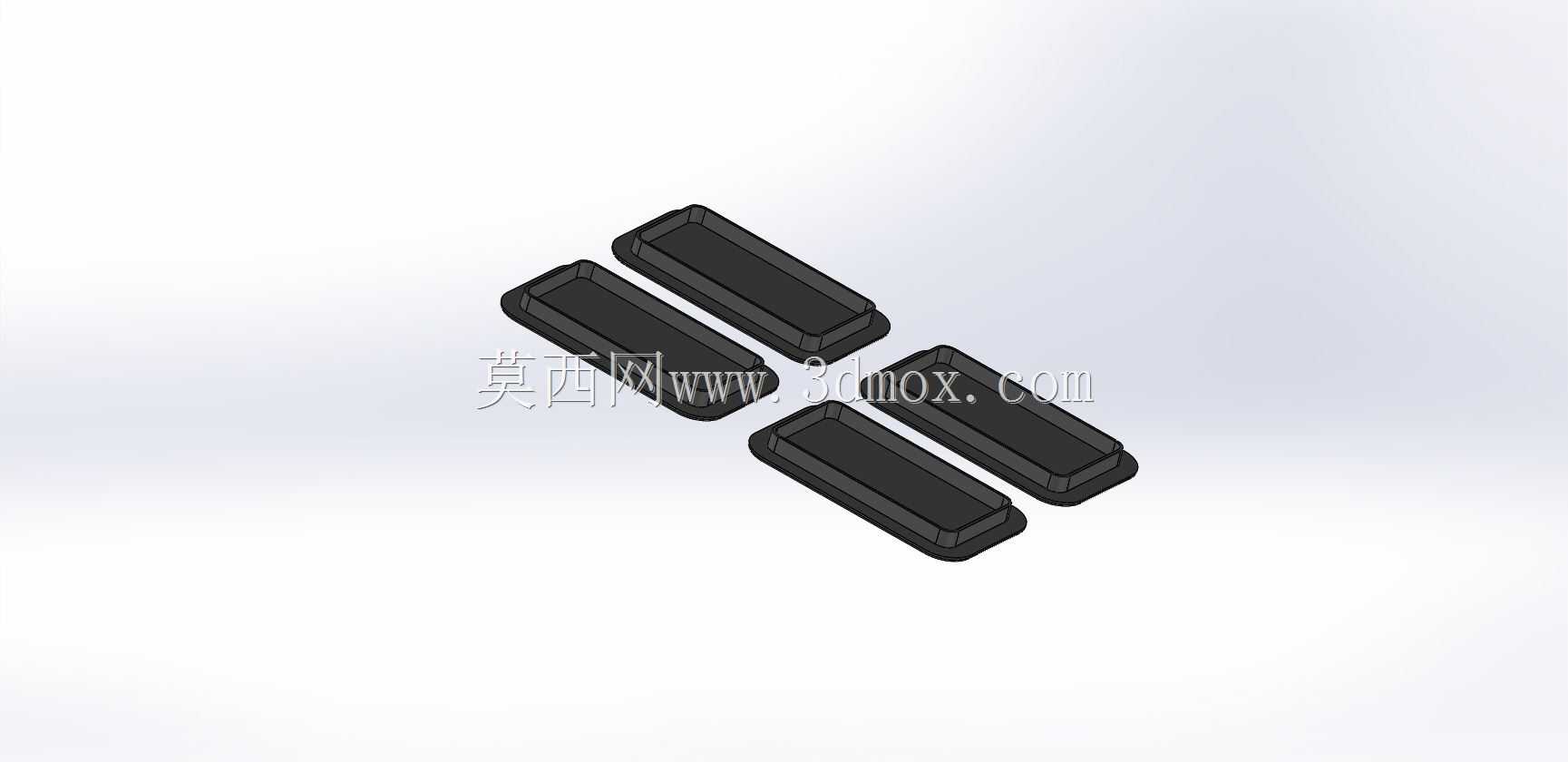

　　浇注系统设计上，多腔布局采用平衡式流道布置，主流道从定模座板中心注入后，通过分流道向四个型腔均匀分配熔融塑料，保证各腔充填压力、充填时间基本一致，减少同批次塑件出现缩水、飞边、充填不满的品质差异。型腔成型面直接复刻手机保护壳的外轮廓，包含壳体四周的包边弧度、摄像头开孔避让位以及内侧的卡扣凹槽结构，这些细微特征在型芯与型腔的分型配合处都做了对应镶件处理，长期生产中若局部出现磨损或烧蚀，可单独更换镶件而无需整体报废模板，降低模具维护成本。

　　冷却回路围绕四个型腔周边环形布置，在模板内部加工贯通冷却水孔，接入恒温冷却水后可快速带走塑料固化过程释放的热量，缩短塑件保压与冷却时间，同时避免因模温不均导致壳体出现翘曲变形。分型面选取在手机壳最大轮廓边缘处，合模时型腔与型芯紧密贴合，飞边只会产生在塑件外缘，后续通过简单修剪即可去除。整套模具的安装边界完全适配常规卧式注塑机的拉杆间距与模厚安装范围，动定模座板上预留的压板槽可直接通过压块固定在注塑机前后定模板上，中心定位环与注塑机定模板定位孔匹配，保证喷嘴与主流道衬套同轴度，侧面预留的冷却水嘴、顶出孔位置均符合标准装模规范，上机后无需额外改装即可快速对接生产。在模具设计阶段，所有板件的厚度、导柱长度、弹簧压缩量都经过行程校核，确保开模过程中各运动部件不会发生干涉，推出行程大于塑件倒扣深度，保证成品可以顺利脱落。
