S型弯管排水导流构件模具结构

　　这套三维结构围绕S形弯管状排水导流件展开，核心不是单纯绘制一根弯曲管道，而是把成型该类细长弧形塑件所需的模具关系、流道走向和脱模边界一并表达。弯管本体呈连续S形，截面保持规则矩形过渡，两端开口方向随曲线偏转，整体用于设备内部冷凝水、清洗水或少量废液的低位导出。在小型家电、实验台柜、食品分装设备以及通讯机柜局部排水结构中，这类构件常布置在底板与侧壁交界处，把汇集到浅槽内的液体引向软管或集水盒，避免液体沿钣金缝隙扩散。

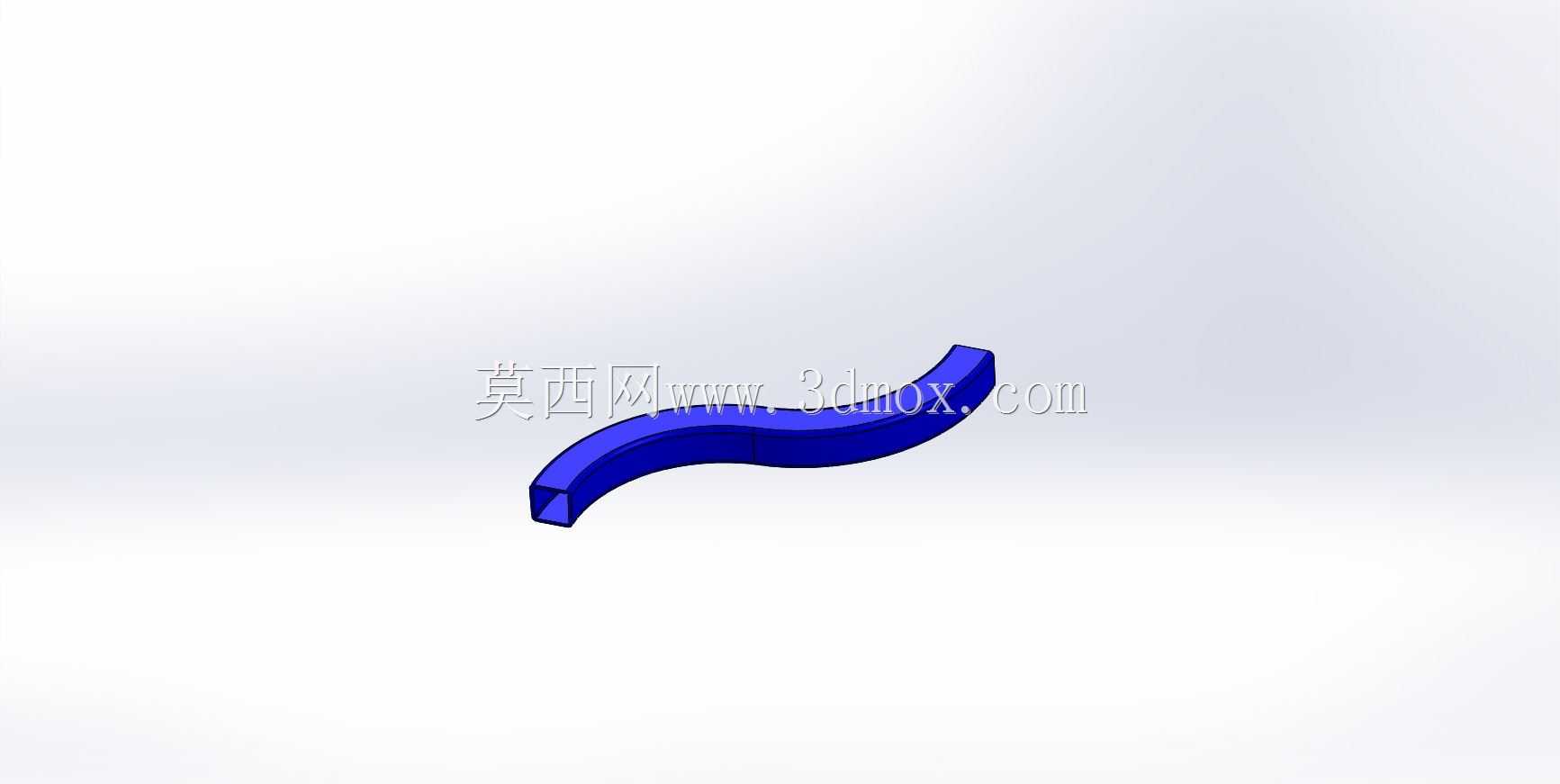

　　从使用场景看，排水导流件并不承受高压力，却对走向、避让和接口位置很敏感。设备内部往往同时存在线束、支架、阀件和安装螺钉，直管难以绕过这些障碍，而S形曲线可以在有限高度内完成横向偏移，使入口对准积水最低点，出口朝向维护侧。模型中蓝色实体表现的是成型后的管路外形，弧段曲率连续，没有急折角，这样液体在重力作用下流动时不易在局部形成滞留区；管壁厚度沿曲线保持一致，可减少注塑时厚薄突变造成的缩痕和翘曲。

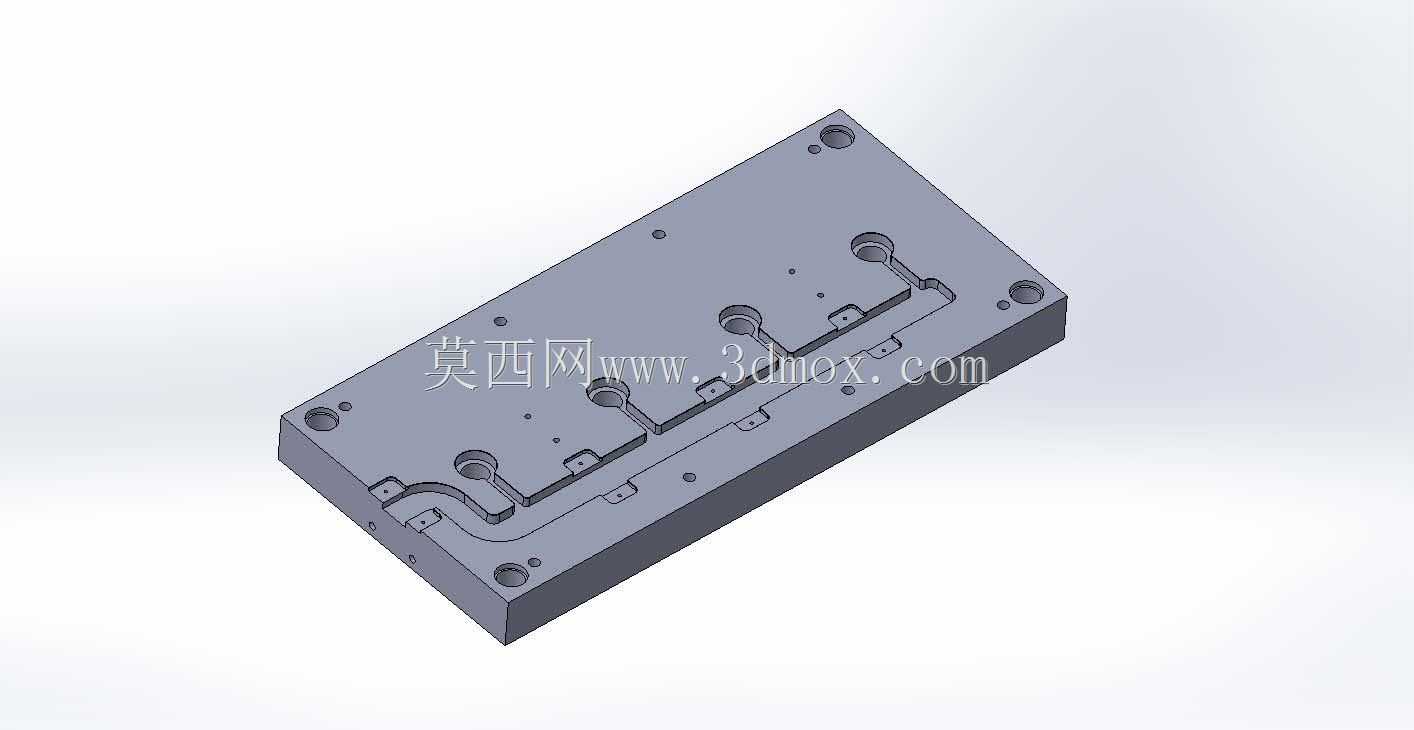

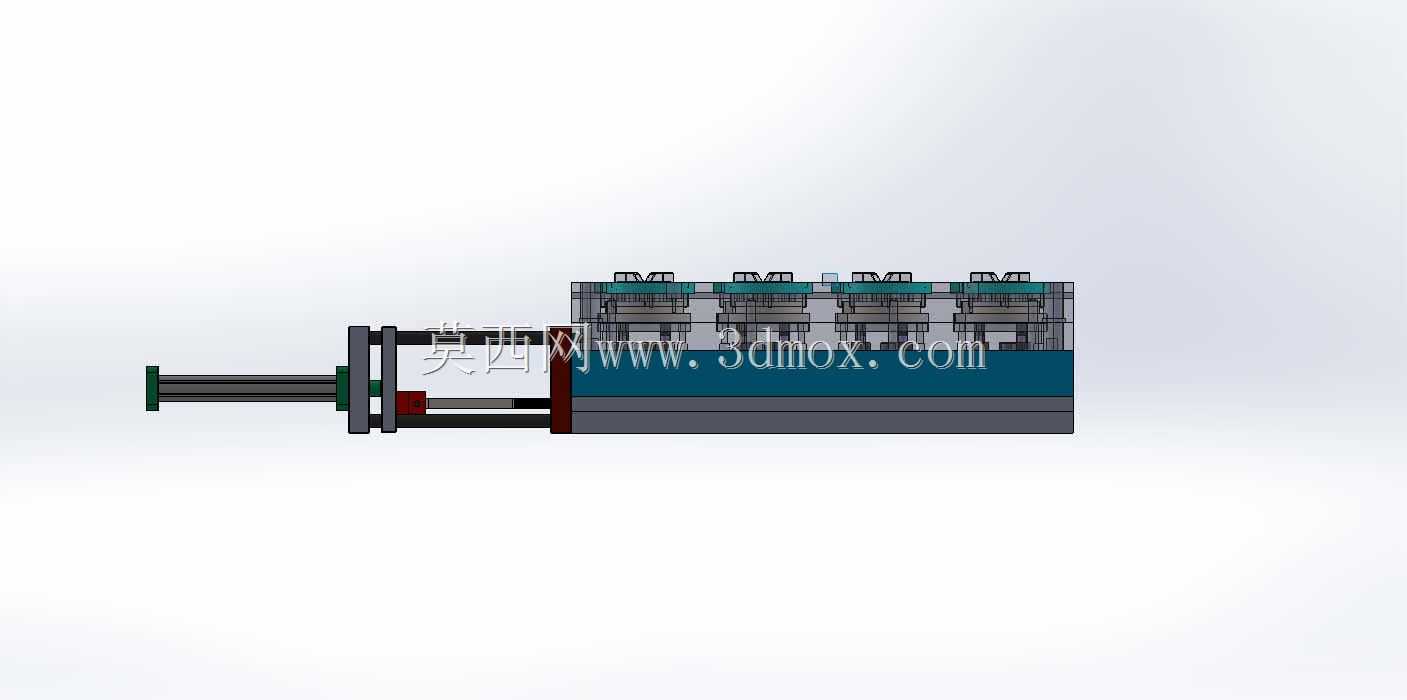

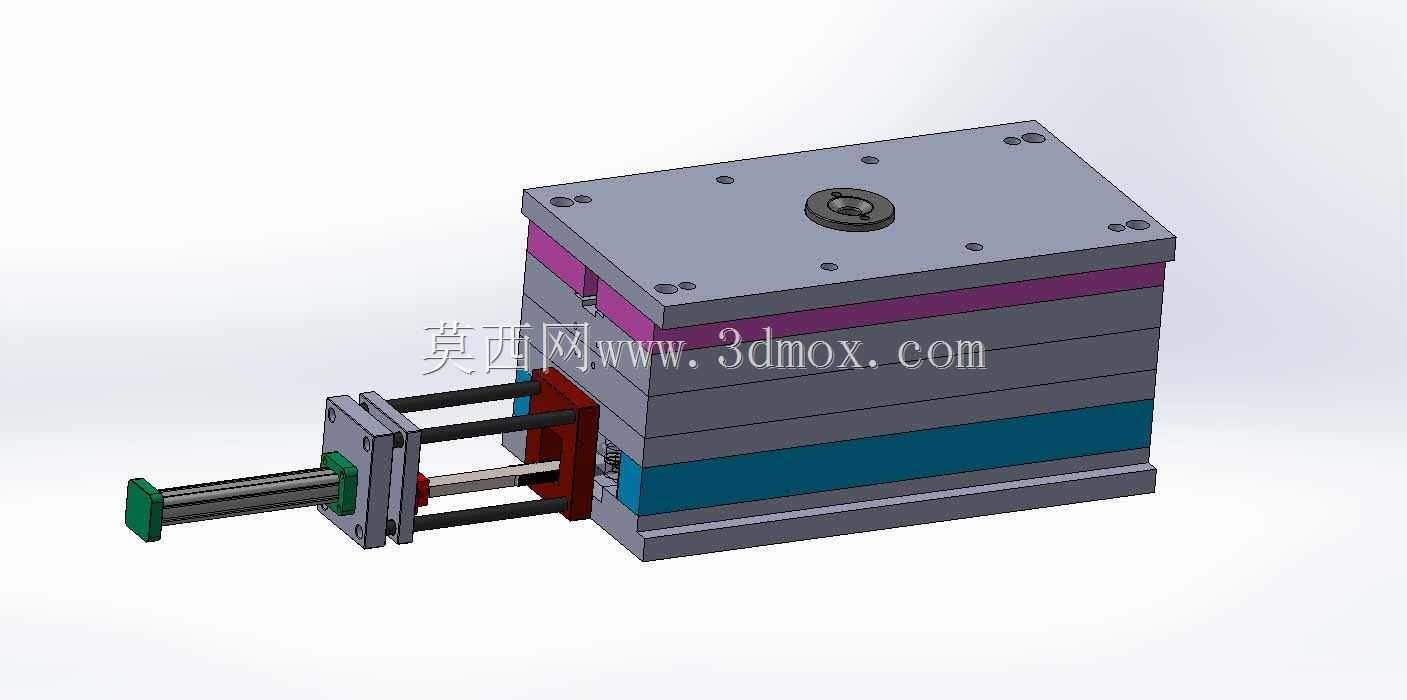

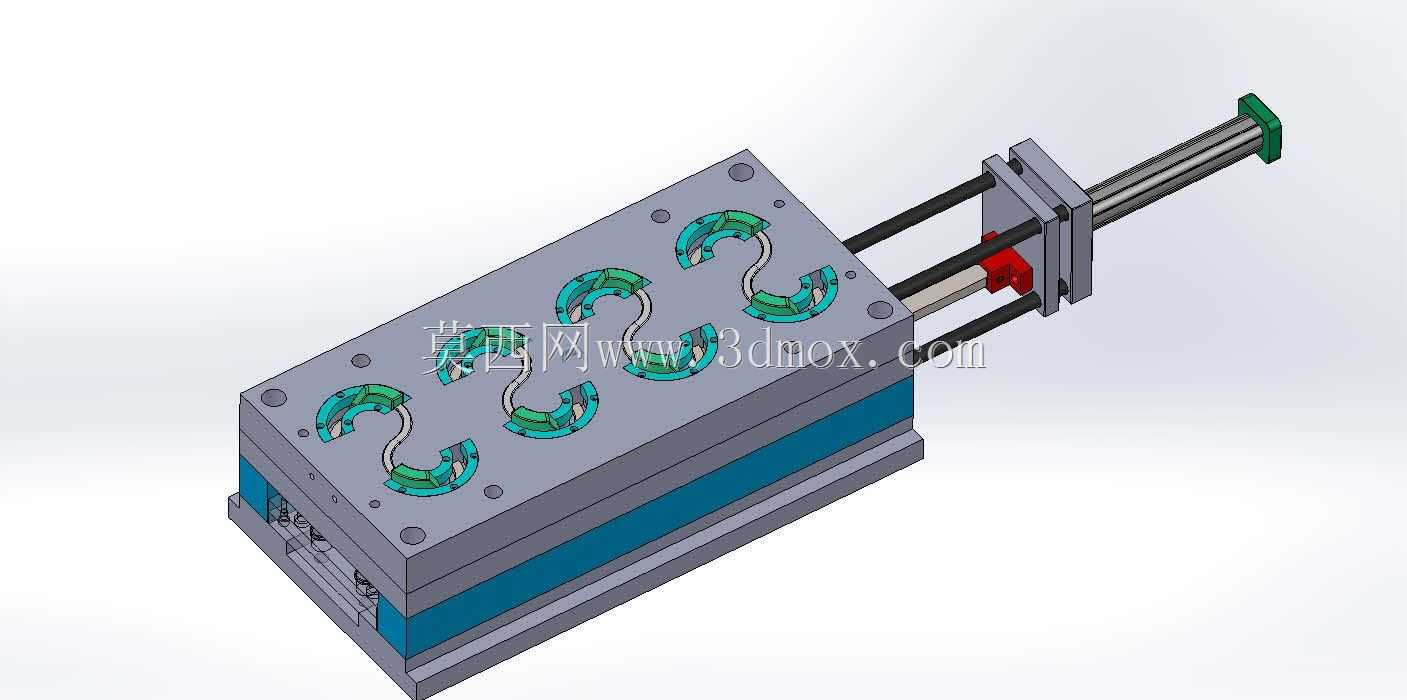

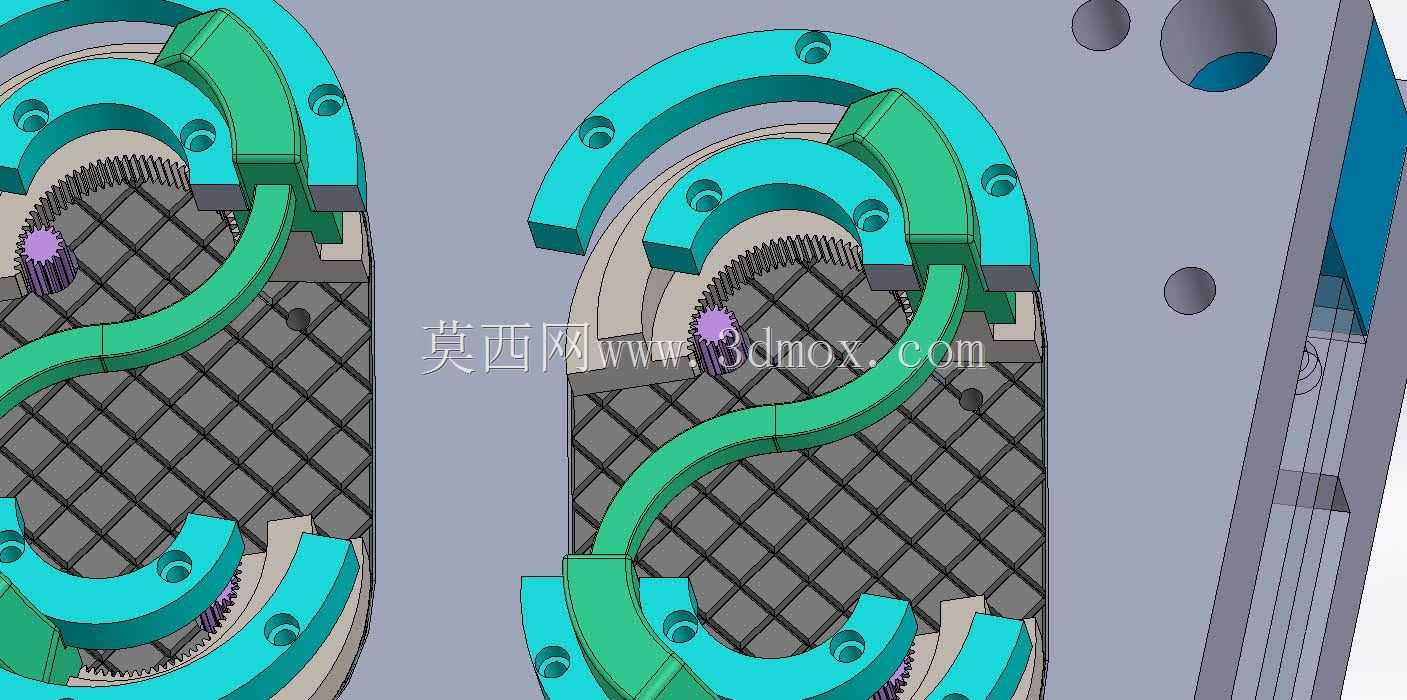

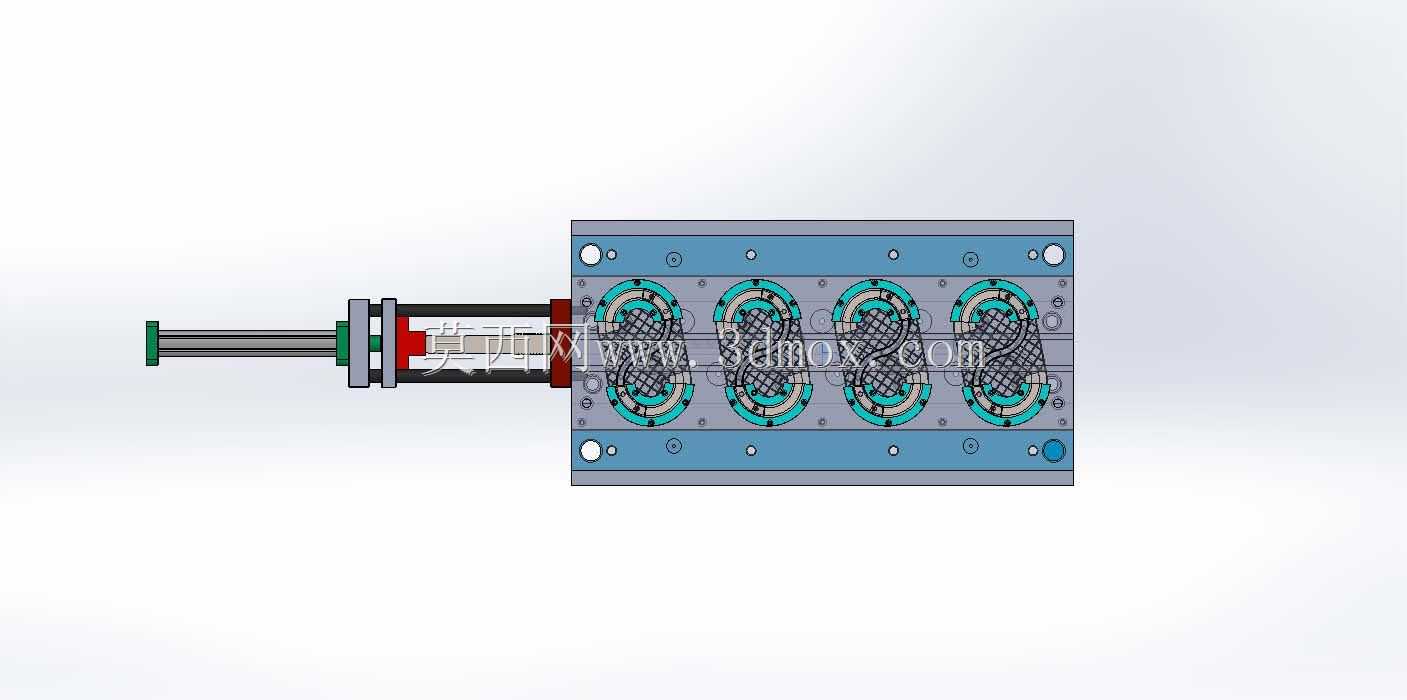

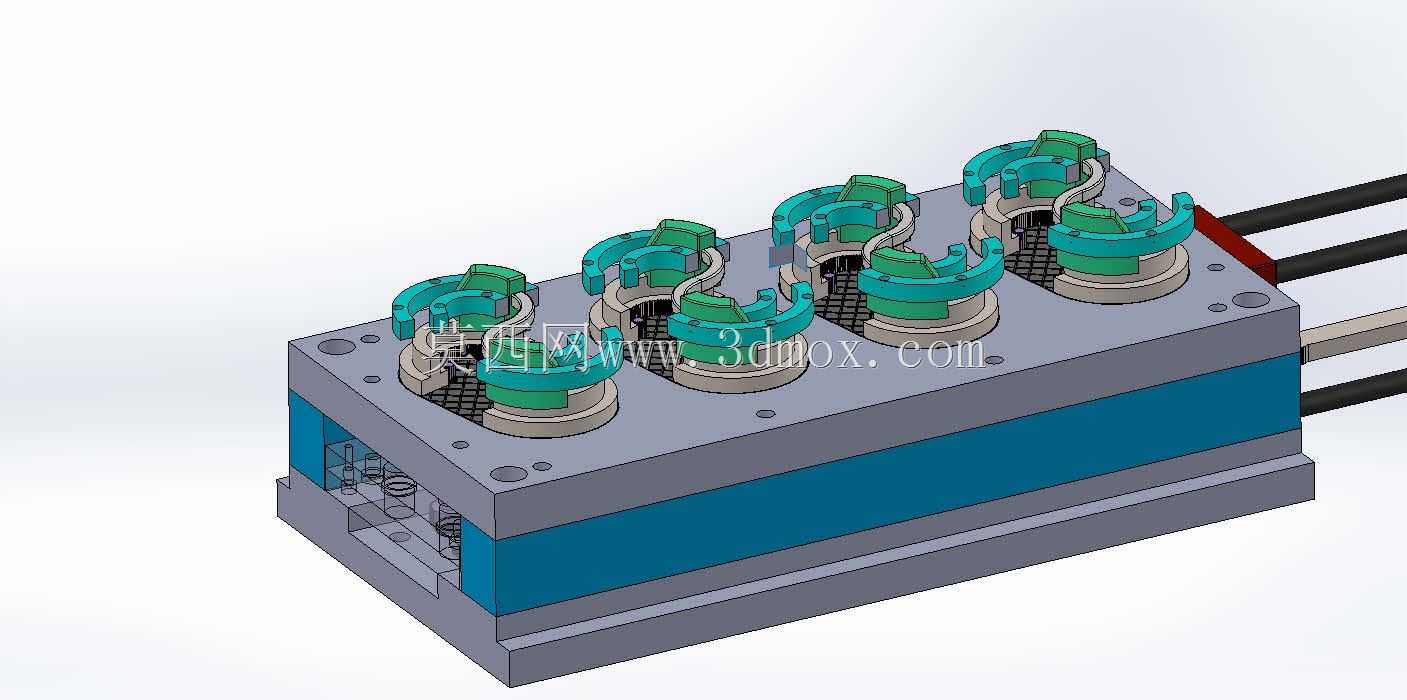

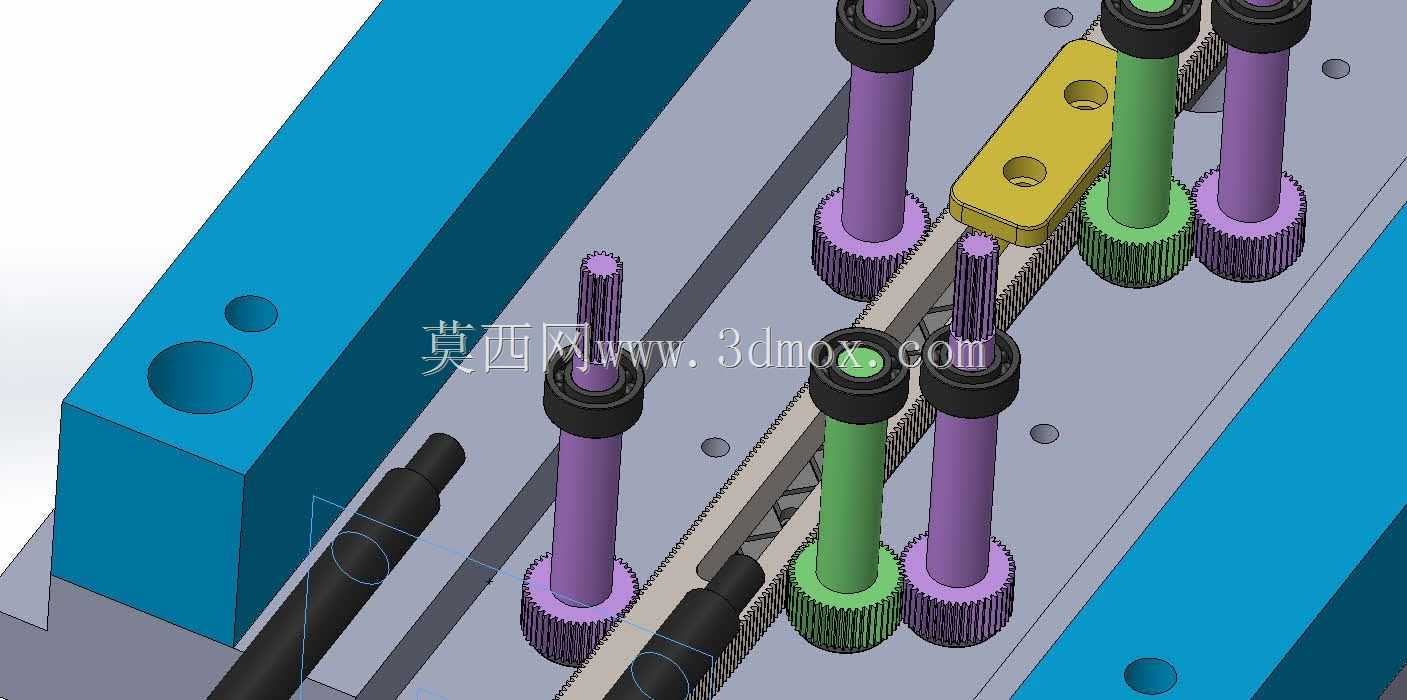

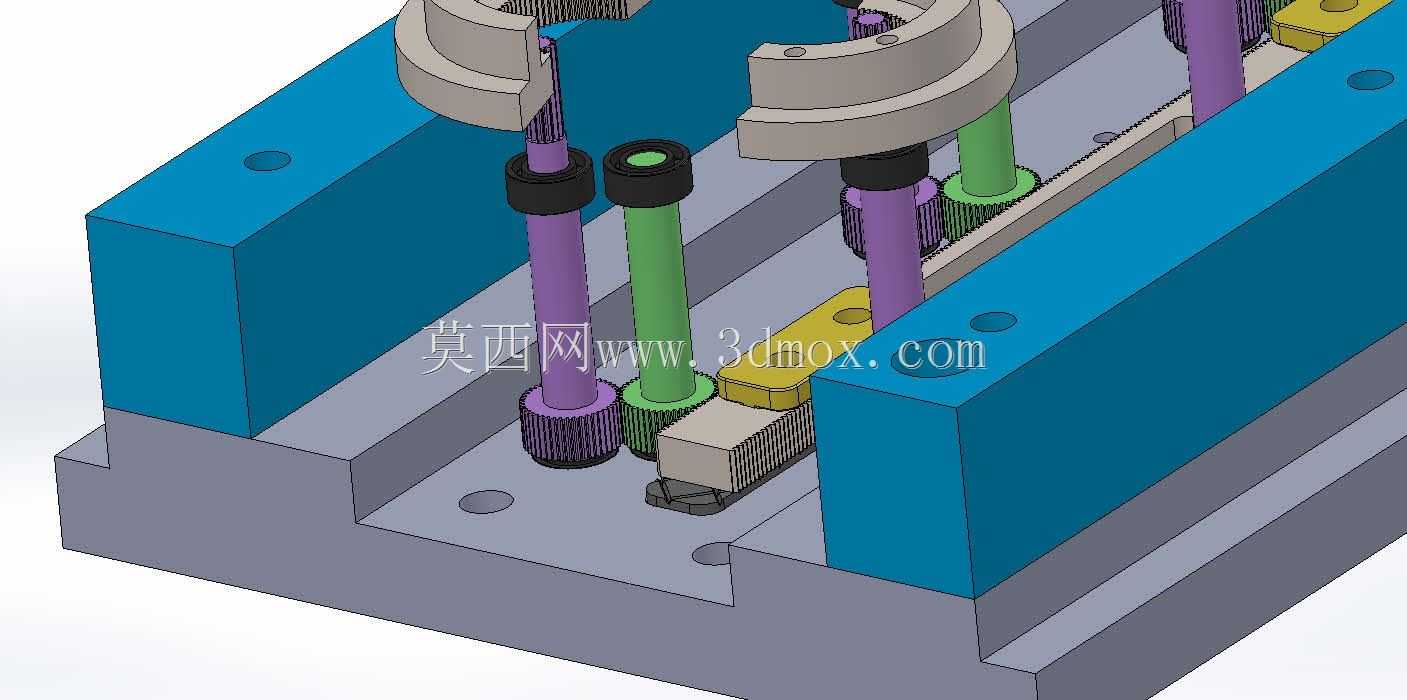

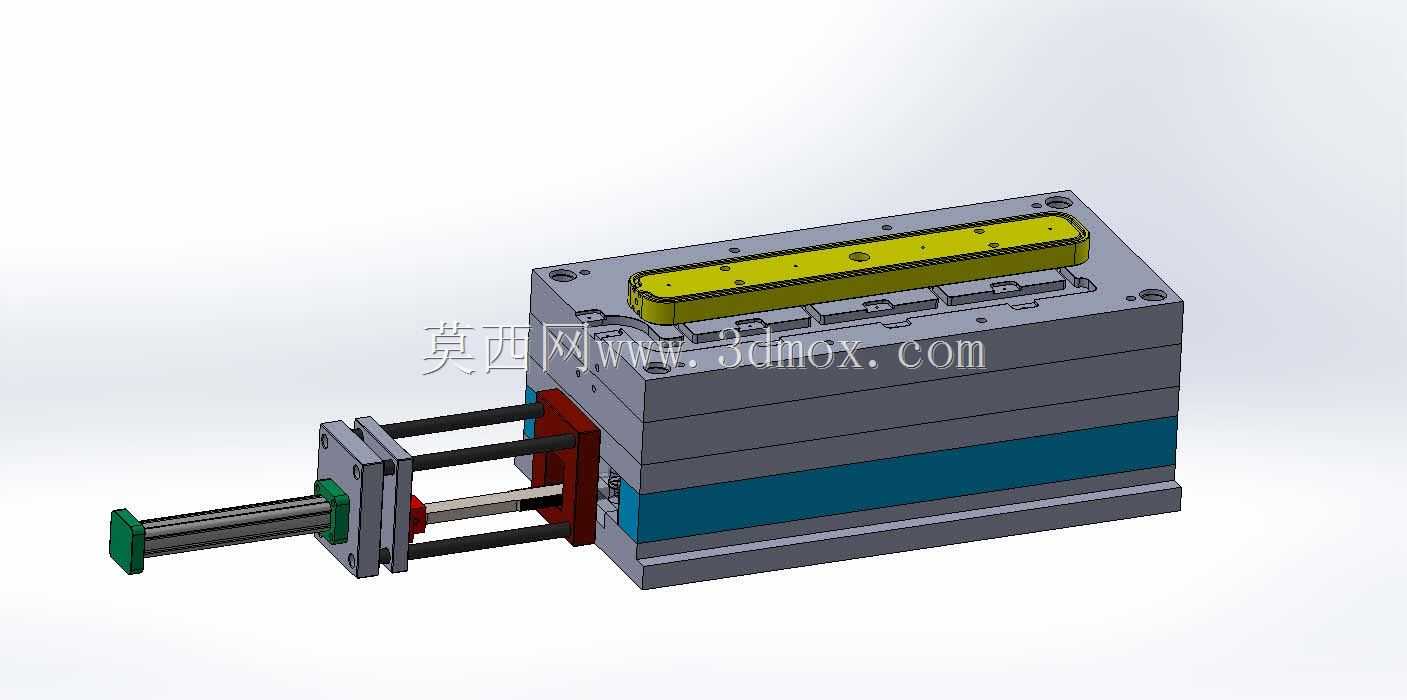

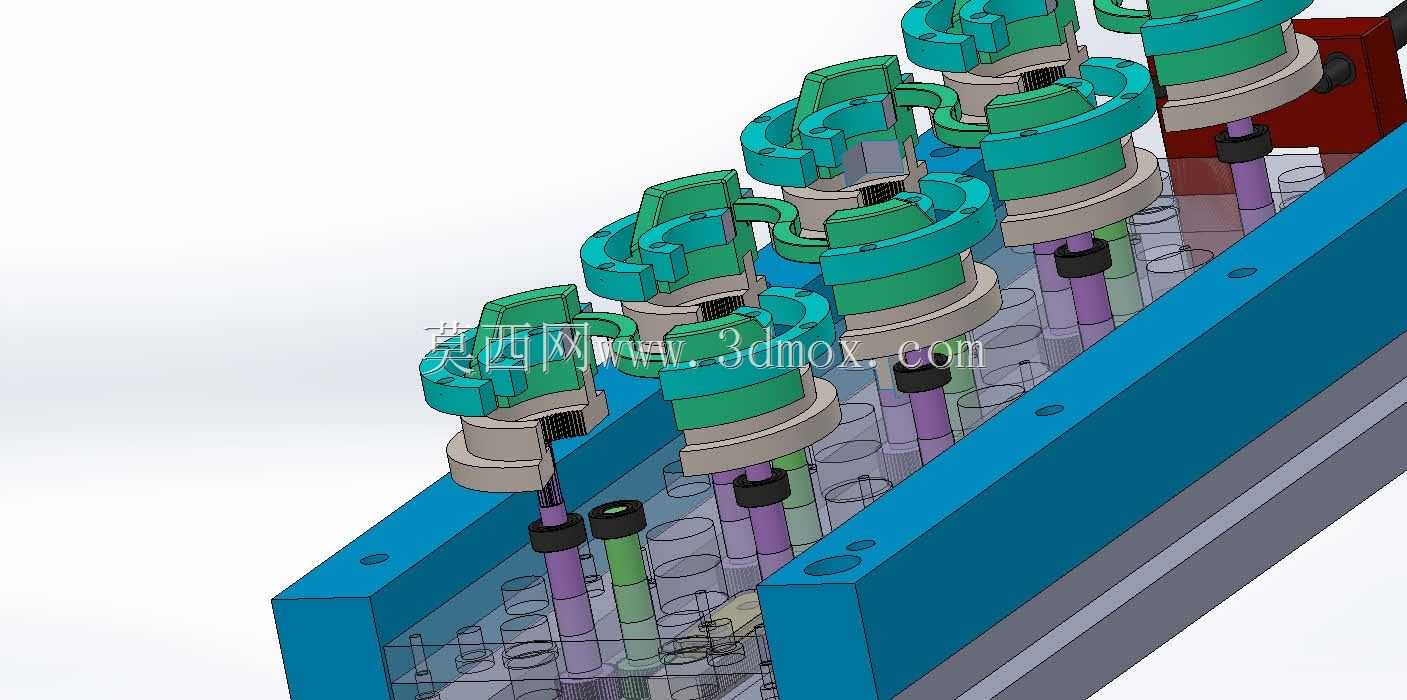

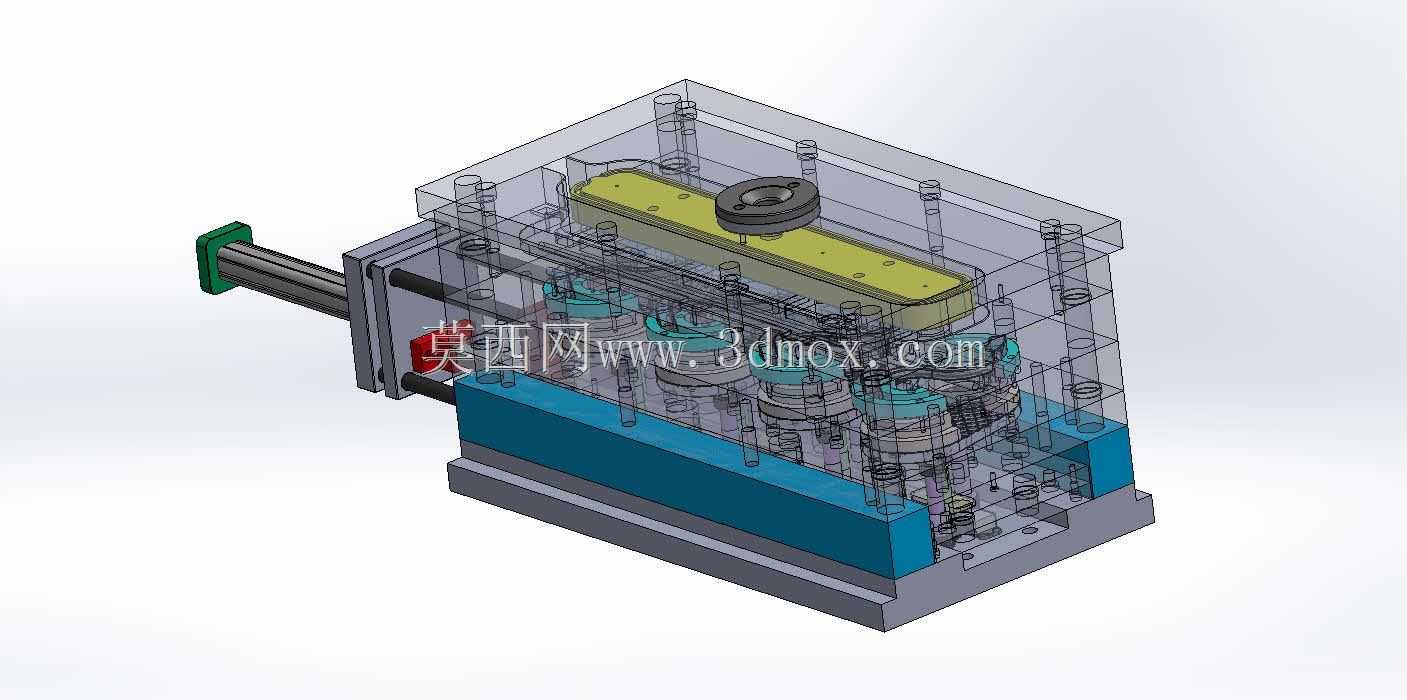

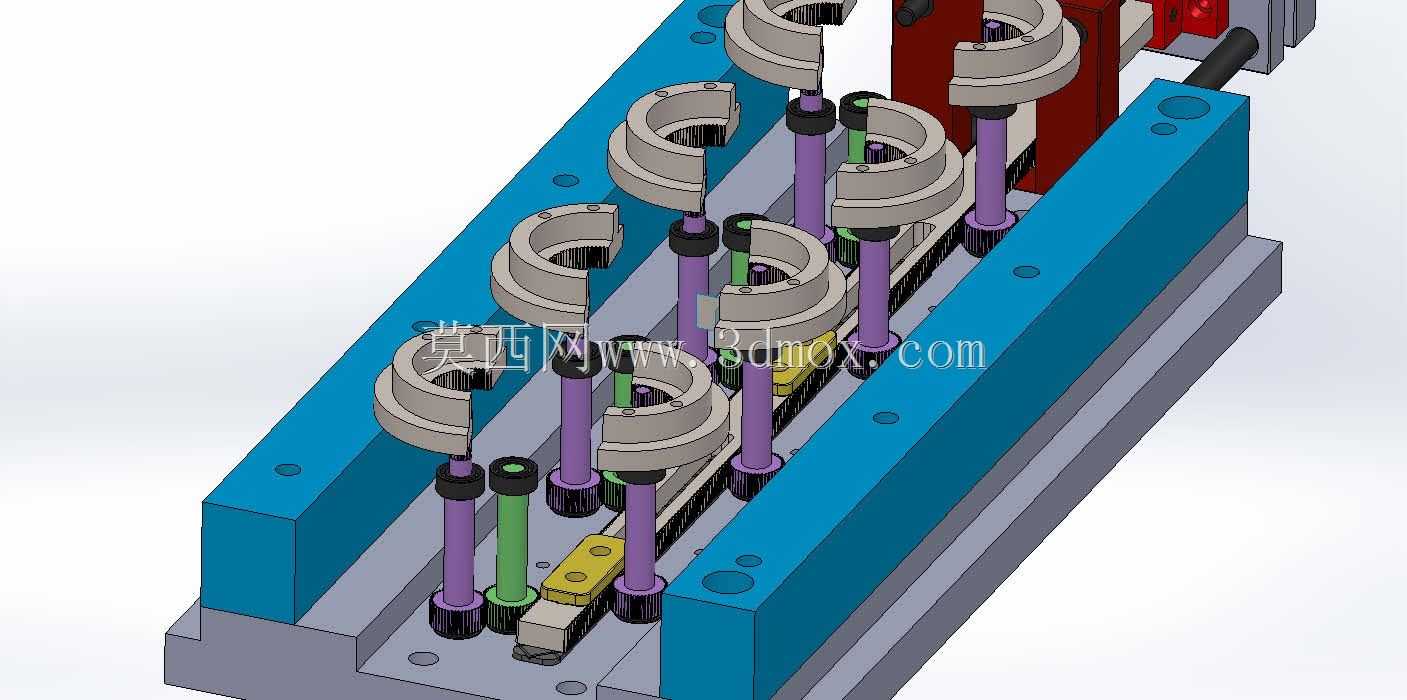

　　模具设计思路上，细长弯弧构件不能按普通直筒件简单轴向开模。若塑件内孔也呈S形，需要考虑曲线抽芯、分段型芯或可退让镶件；若该件为开口槽式导流板，则可通过主分型面沿轮廓法向拆分，再由侧向滑块处理端部卡口和安装边。三维建模时应先锁定管路中心轨迹，再以统一截面扫略生成主体，随后检查最小壁厚、端部法兰宽度以及与周边钣金的间隙。曲线半径不宜过小，否则型芯细长、刚性不足，充模时容易偏位；外壁转角也应保留圆角，降低应力集中并改善熔体填充。

　　安装边界方面，入口端需要贴合集水区域，通常设置加宽唇边或搭接平面，用来压住密封泡棉或与水槽底面形成挡水边；出口端则要保证能插入软管或卡入快速接头，因此端部外径、直段长度和拔模斜度都要稳定。模型在布局时应预留手指和卡箍操作空间，出口下方不能被横梁遮挡，否则后期装配难以确认管路是否插到位。弯管最低点应朝向出口，避免形成反坡；若设备存在运输倾斜，还要校核晃动状态下液体是否会从入口反窜。

　　结构细节上，S形构件的中段悬空长度较大，模具冷却和顶出都要均衡布置。顶针不宜直接作用在薄管壁正中，可优先顶在端部凸缘、加强筋或局部加厚平台上。若材料采用常用热塑性塑料，长弧件冷却后会沿长度方向收缩，型芯导向段需给出补偿，并在端部保留装配间隙。进水侧可增加浅挡边，使水流进入通道后不横向溢出；出水侧可做轻微收口，让软管套入后有一定抱紧力，但收口不能压缩流道有效面积。

　　在工程评审中，这类模型的价值在于把抽象的排水路径转化为可检查的实体边界。设计者可以沿弯管中心建立剖面，观察截面是否连续、壁厚是否均匀，也可以把机柜底板、线束夹和附近螺钉调入同一装配，做静态干涉检查。需要特别注意的是，模具滑块行程与塑件弧长相关，抽芯方向不能只看外观曲线，还要确认型芯退出时不会刮伤内壁。对于需要频繁清洗的场合，导流件内表面应减少筋条和突变台阶，使水渍、纤维或杂质能够随水流排出。

　　整体来看，该结构兼顾了管路导流、空间避让和模具成型三方面要求。它不是独立承压管道，而是设备排水系统中的过渡导件，设计重点在于顺畅的流道、可靠的端部连接、合理的脱模方向以及与周围结构的安装间隙。通过三维方式提前验证S形轨迹、分型位置和抽芯空间，可以在加工前发现壁厚不均、顶出受限和装配干涉等问题，减少试模阶段对弯弧型芯和镶件的反复返修。
