双层叠式精密注塑模具整体结构

　　这套叠层布置的注塑成型模具，面向中小型通讯类塑料壳体、薄壁结构件的批量注塑生产场景，在车间现有标准注塑机的开模行程、锁模力边界内，通过上下两层型腔同步成型的布局形式，相比同规格单层模具，单位注塑周期的成品产出效率可提升接近一倍，同时不需要额外更换更大吨位的注塑设备，在3C通讯配件、小型家电塑料件的量产线中适配性很强。

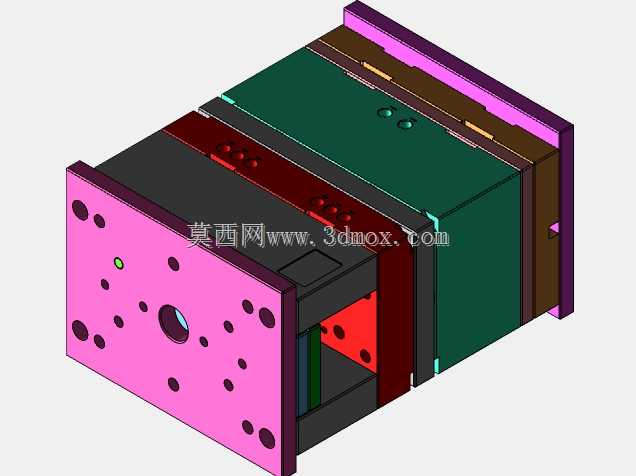

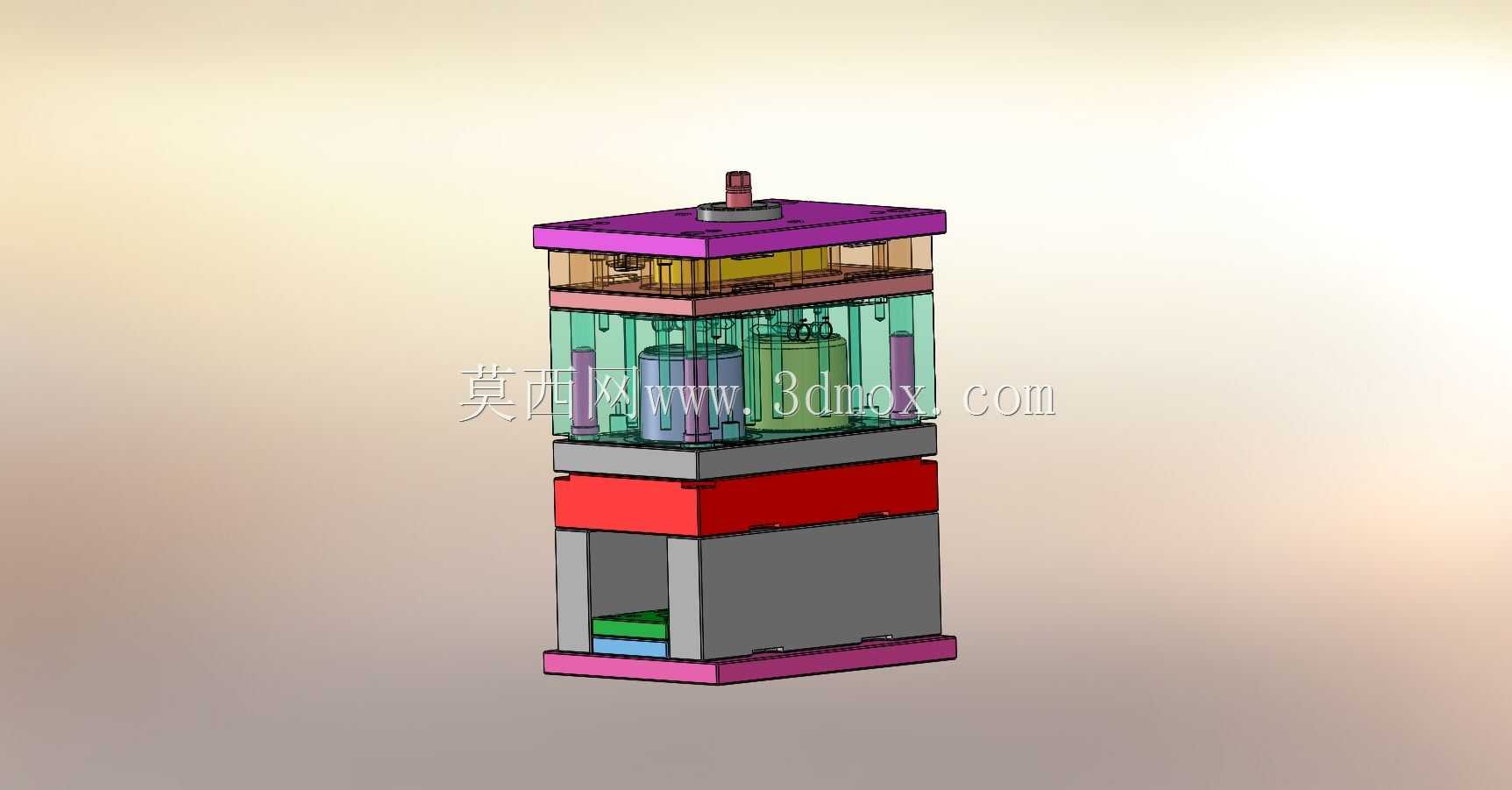

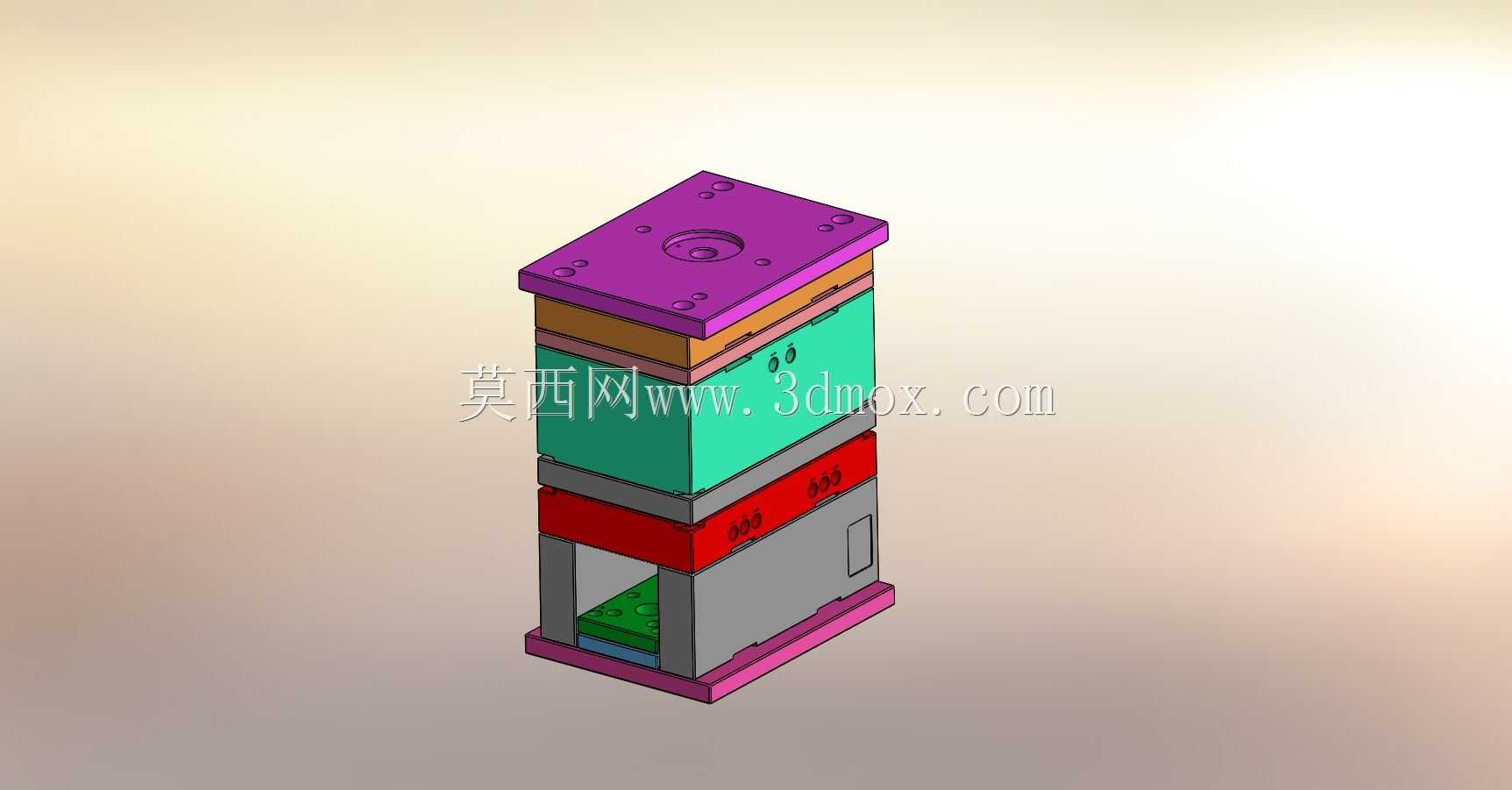

　　从整体结构分层来看，模具最底部为下模安装基座，直接对接注塑机的动模安装工位，基座上方依次布置下层顶出脱模机构、下层型腔成型块、中间共用热流道隔板、上层型腔成型块、上层定模固定板，最顶部为注塑机射嘴对接的定位法兰与浇口套。整体模架采用标准三板式结构衍生的叠层设计，四周布置四根对称导柱，导柱同时贯穿上下两层模架，在两层模具同步开模、合模的动作过程中，全程保证上下型腔的同轴对位精度，避免两层型腔出现错模、飞边的问题。

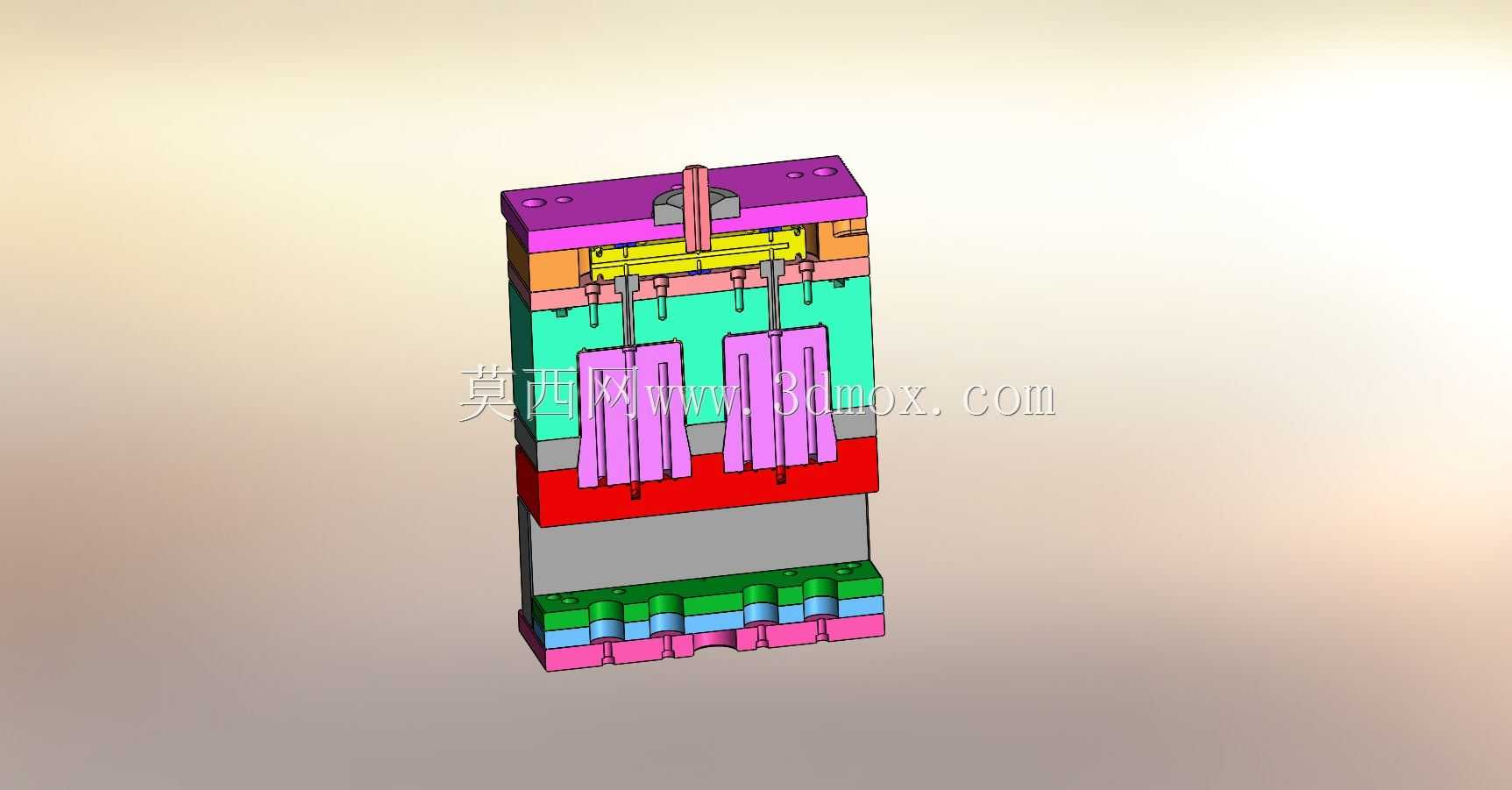

　　设计过程中首先要核算的就是安装边界：叠层模的整体闭合高度要匹配注塑机拉杆之间的最小容模厚度，开模后两层分型面的总开模距离，要同时满足上下两层成品的取出空间，不能出现下层产品顶出后和中间隔板发生运动干涉的情况。模型里可以看到中间的热流道隔板做了加厚处理，内部同时铺设上下两层型腔的浇注流道，熔融塑料从顶部浇口套进入后，在中间隔板内部分流，分别送入上下两层的型腔充模，这种布局可以把流道凝料的损耗控制在很低的水平，两层型腔的充模压力、充模时间差也可以通过流道截面的对称设计保持一致，保证上下两层成型出的塑料件收缩率、外观质量完全统一。

　　脱模机构采用上下两组独立的顶出板布局，下层顶出板布置在底部动模侧，跟随注塑机的顶出杆动作，开模时下层型腔先分型，顶针将下层成品从型腔中平稳顶出；上层的顶出机构则依托中间隔板的导向结构，在开模行程中随上层定模的分离动作同步触发，不需要额外配置外接驱动元件，两组顶出动作的行程都经过限位块硬限位，避免顶出行程过大损伤型腔成型面。模具的冷却水路分别在上下两层的型腔镶块、模仁内部迂回布置，进出水接口统一布置在模具后侧的非操作面，对接车间的冷却水循环系统时管路排布整齐，不会和开模运动部件、取出产品的机械手路径发生干涉。

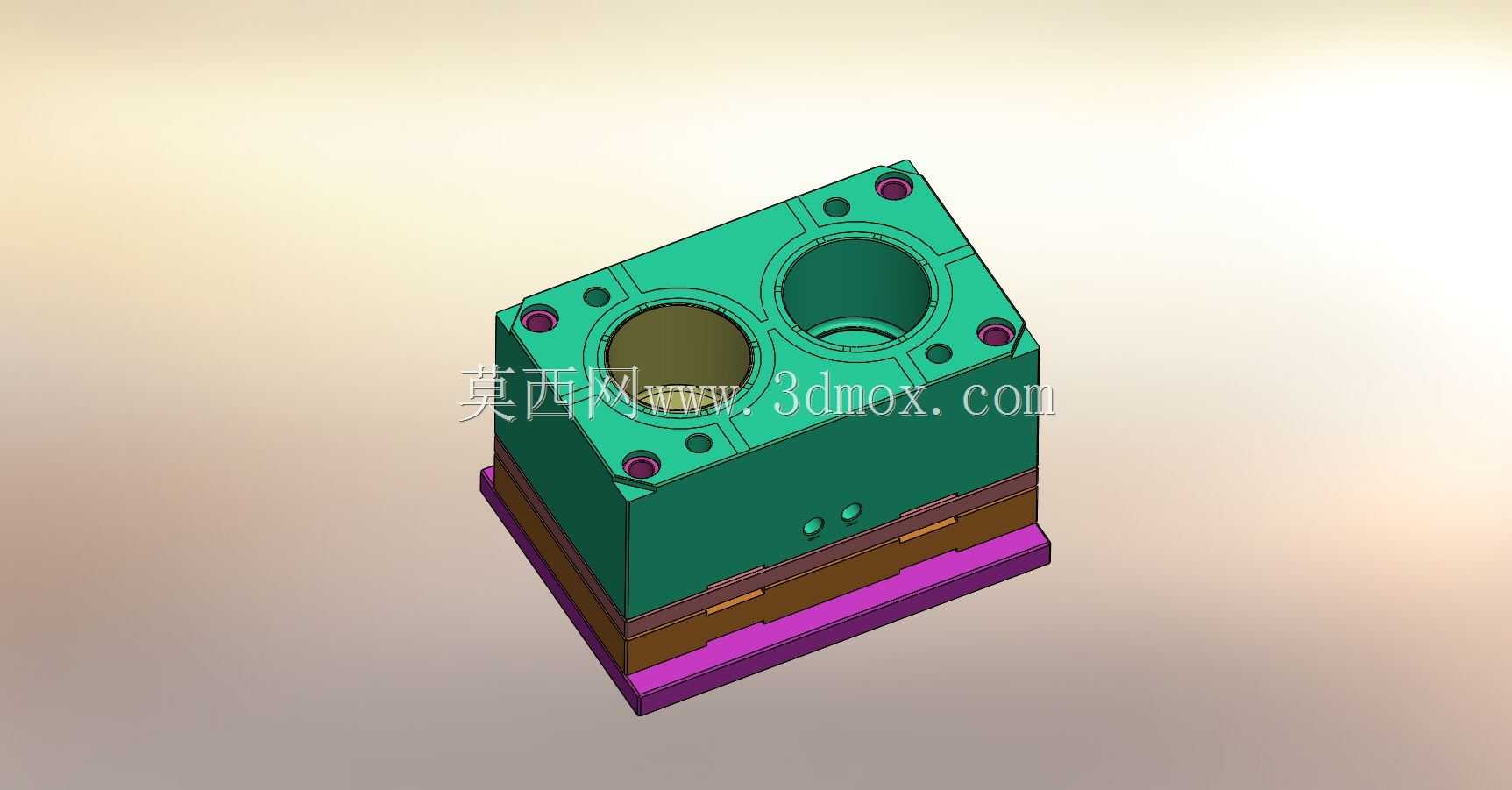

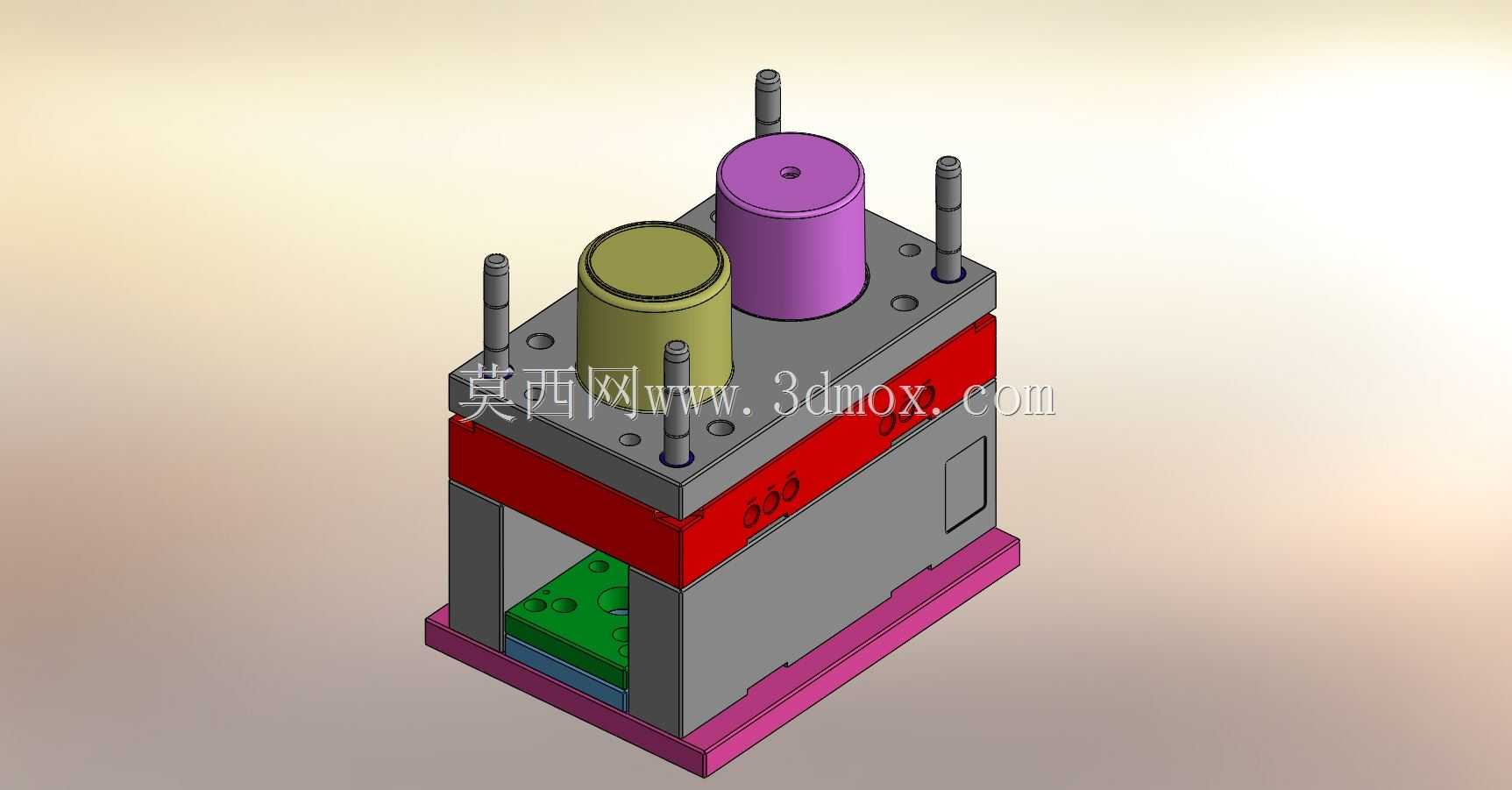

　　型腔部分采用镶拼式结构，模仁整体嵌入模架的预留安装槽内，当生产的塑料件版本更新、或者局部型腔出现磨损拉伤时，不需要拆解整套模架，只需要更换对应位置的小型镶件即可，大幅降低后期模具维护的停机时间。模具的分型面贴合位置都做了零度定位锁面，合模时依靠锥面定位自动消除配合间隙，即使长期量产承受注塑锁模力，也不会出现分型面错位导致的产品飞边。外侧的红色、紫色分层板分别对应动模侧、定模侧的隔热支撑层，既可以减少模温向注塑机安装面传递，也能在吊装转运模具时作为受力支撑位，方便车间航车吊装对位。整套结构的运动部件全部做了避空校验，开模、合模、顶出全行程内没有零件干涉，导向部件、顶针孔的配合公差都按照注塑模的量产标准设计，可直接用于同类叠层注塑模的结构参考与改型设计。
