瓶盖注塑模具分层装配结构设计

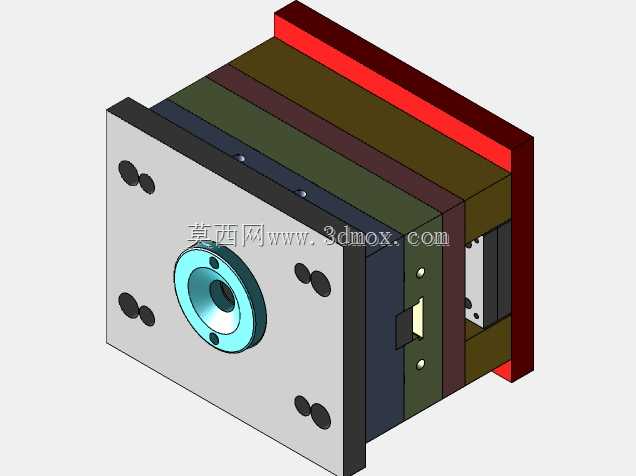

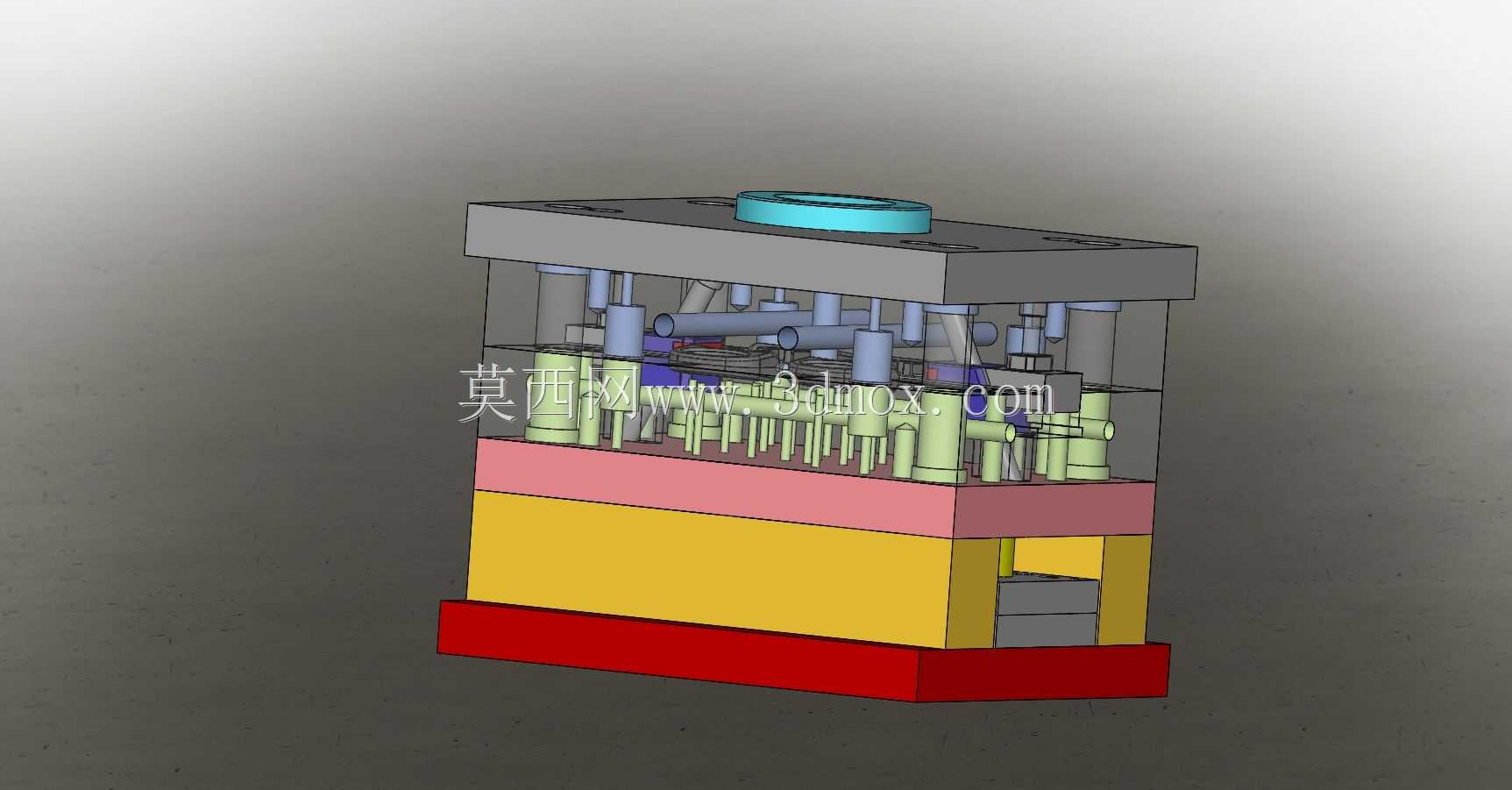

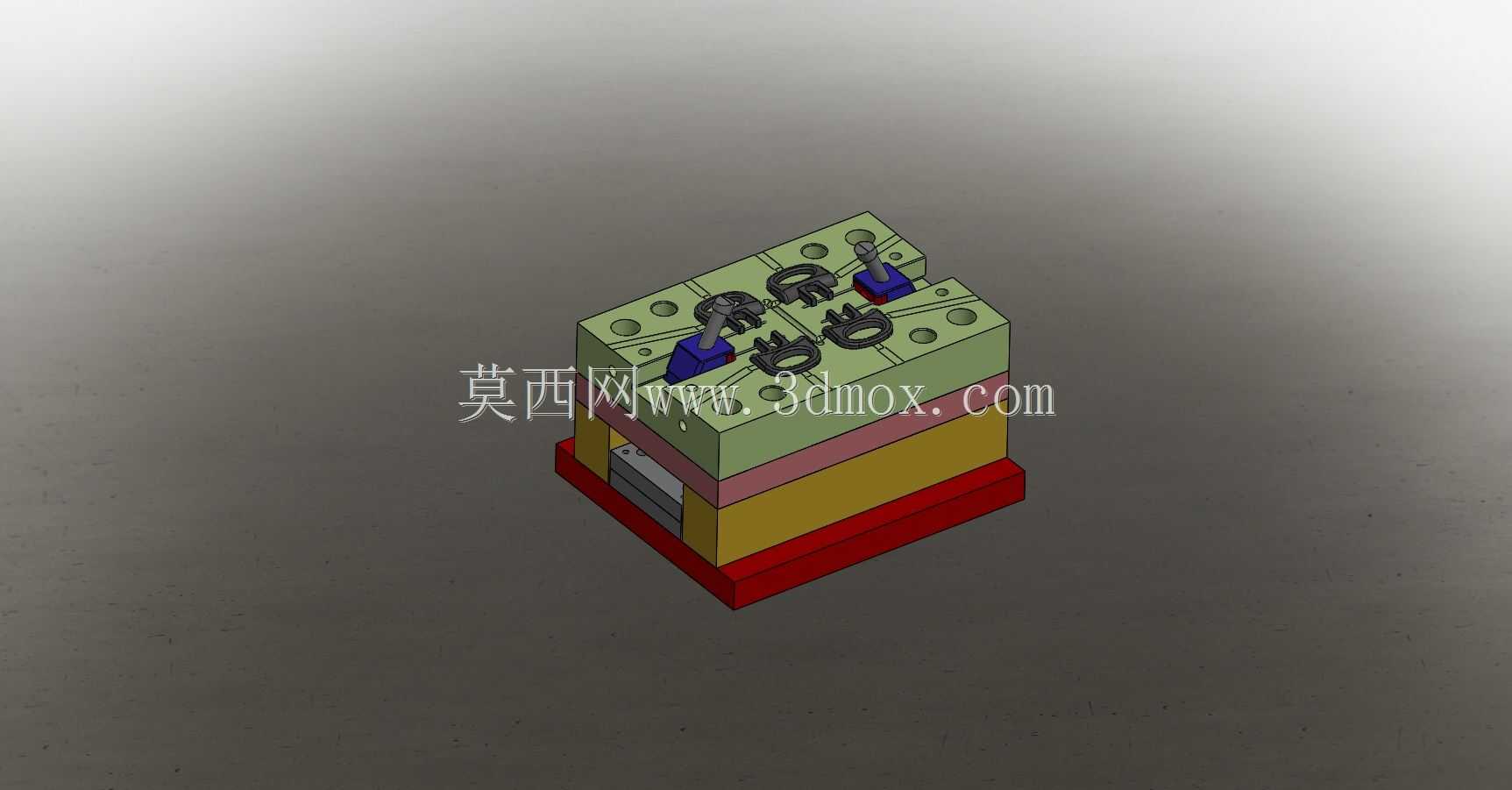

　　这套三维结构完整呈现了多腔瓶盖类注塑模具的全层级装配逻辑，从最底部的支撑垫铁、动模侧模脚，到中间的顶出固定板、型芯安装板，再到定模侧的型腔板、定位环与浇口套，每一层板件的厚度、开孔位置、导柱导套配合段都做了实体还原，内部排布的回程杆、顶针、冷却水路、复位弹簧、支撑柱也没有做省略处理，做模具结构拆解学习的时候，可以直接顺着分层剖切视角看清开合模过程中各个零件的运动干涉边界。

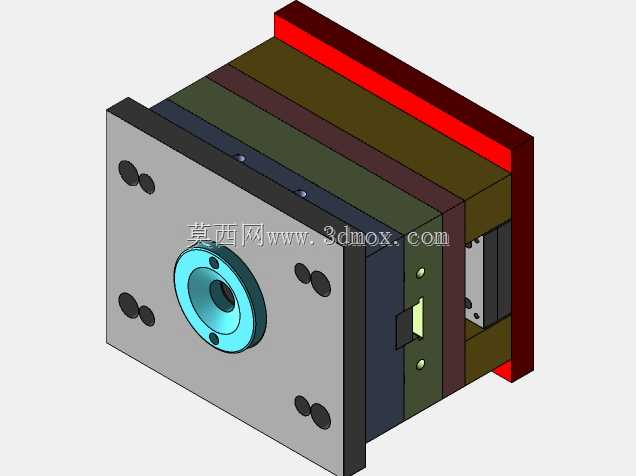

　　在实际量产场景里，这类模具直接安装在卧式注塑机的定模板与动模板之间，顶部露出的蓝色环形件就是注塑机射嘴对接的定位环，它的外圆尺寸要和注塑机定模板中心孔匹配，保证浇口套和射嘴同轴，注射时熔融塑料从浇口套进入流道，再分流到各个型腔内成型带内螺纹的瓶盖塑件。模具底部的红色垫铁留出了顶出板的往复运动空间，垫铁的总高度决定了注塑机顶棍的伸出行程余量，设计时要核对顶出距离能不能让瓶盖完全脱离型芯，避免产品粘模导致取件失败。

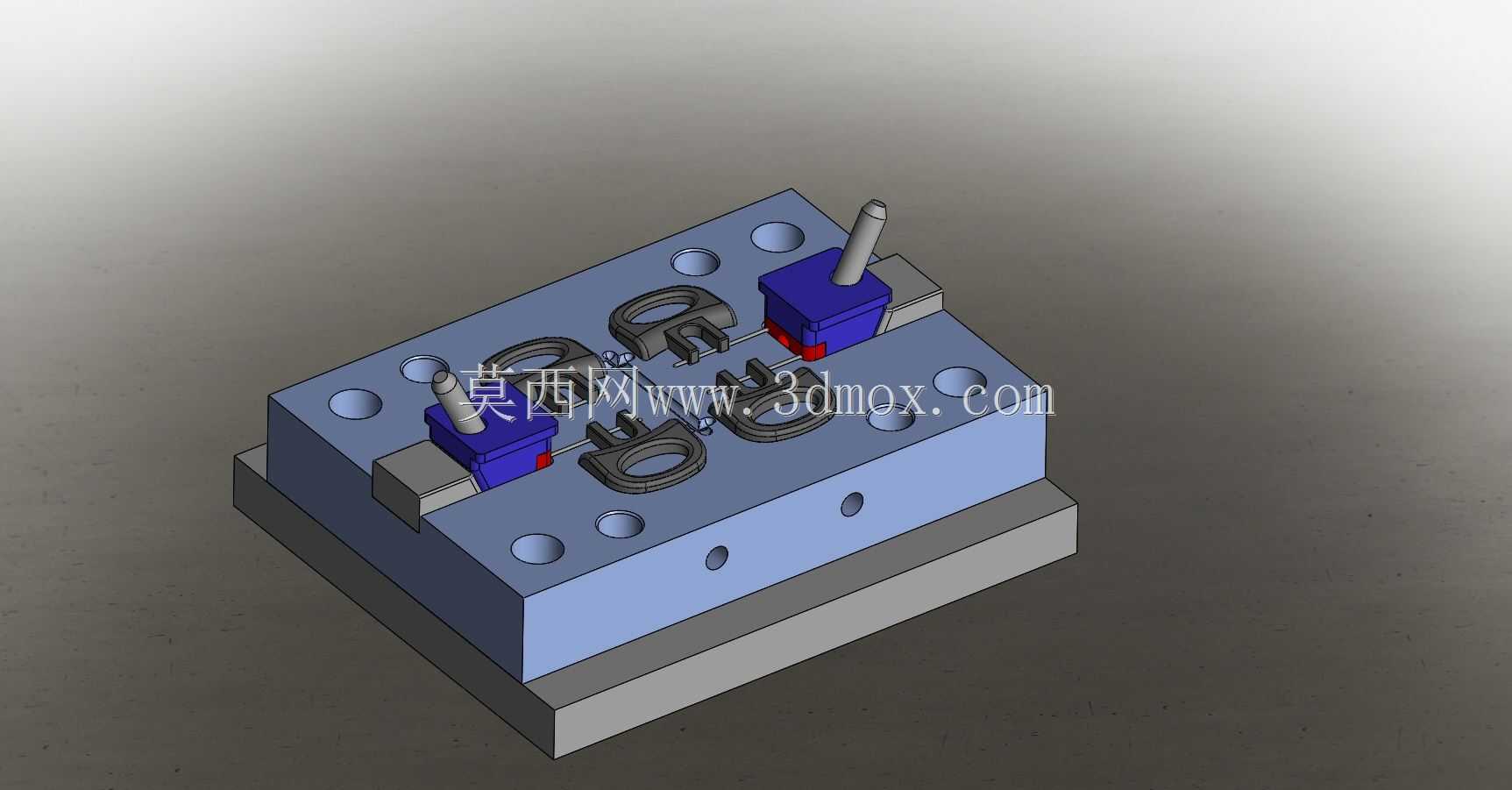

　　结构设计上，这套模具采用了标准的两板模布局，四根导柱贯穿所有模板，合模时先靠导套导向让动定模精准对位，防止型腔错位产生飞边。内部密集排布的细长顶针对应瓶盖的端面与侧壁加强筋位置，顶出力分布均匀，不会顶透薄壁塑件；冷却水路围绕型芯和型腔走环形回路，成型时快速带走塑料热量，缩短瓶盖的冷却保压周期。侧向可以看到预留的锁模槽，压板穿过槽位就能把模具压紧在注塑机工作台面上，不需要额外焊接吊装块，装夹调试更方便。

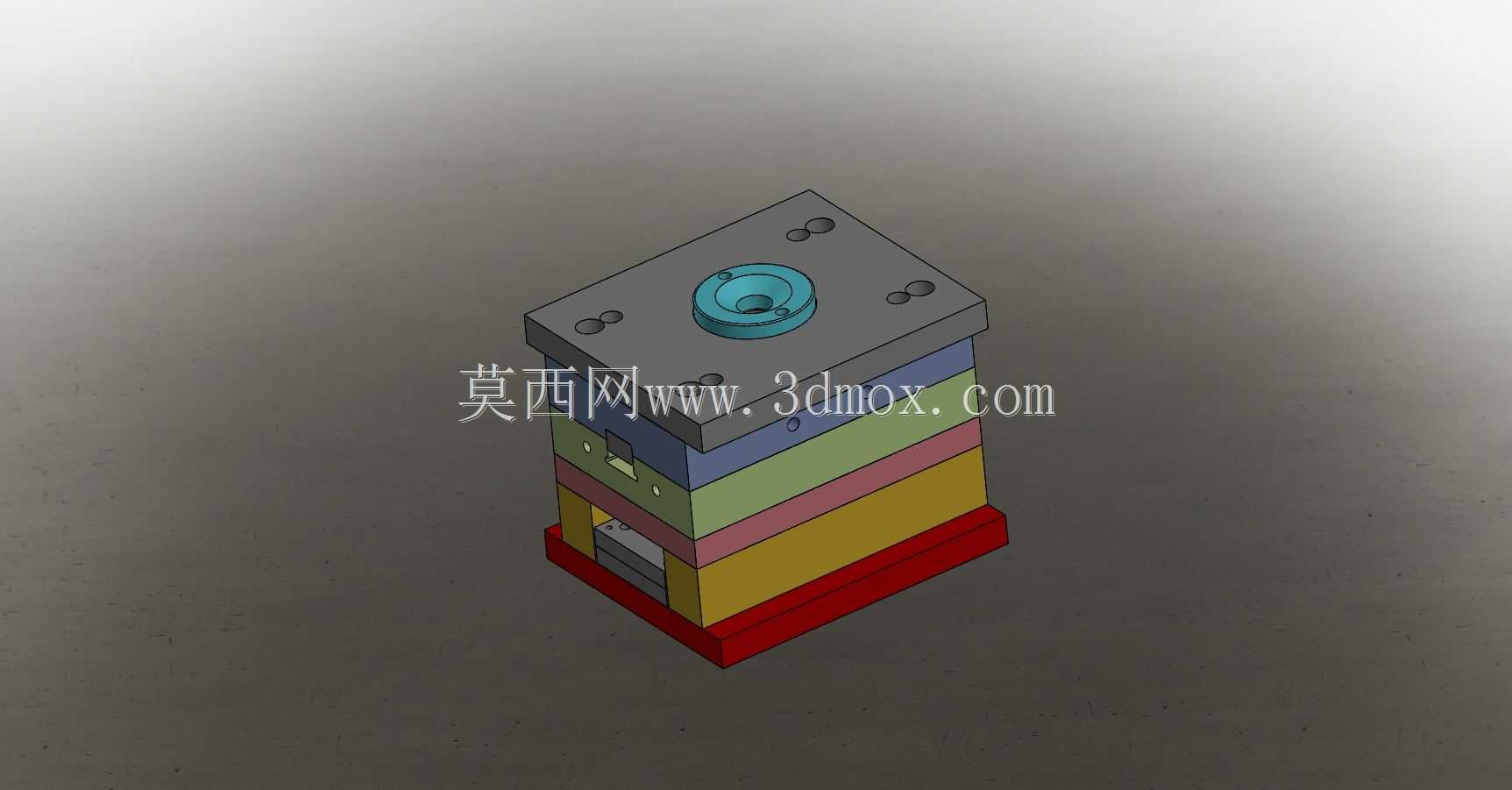

　　从安装边界来看，整套模具的长宽尺寸适配常用的100吨到160吨级注塑机拉杆间距，模板上的螺栓孔位置对应注塑机标准安装孔位，吊装时顶部的吊环孔可以穿入吊环螺钉平衡起吊，搬运过程中不会出现侧倾。做同类日用品模具开发时，可以直接参考这套结构的板件堆叠顺序、顶出元件排布密度，核对自己设计的模具开合模行程是否足够，冷却水路有没有和顶针、螺丝孔发生干涉，也能用来给刚接触注塑模的结构工程师演示模具内部各零件的装配关系，理清动定模侧的零件归属，避免出工程图时出现零件安装位置错误。模型里不同功能的板件用不同颜色区分，动模侧黄色主体、顶出层粉色、定模侧灰色，剖切后内部的推杆、弹簧、水路接头一目了然，不需要额外做爆炸视图就能快速读懂整套模具的工作逻辑。
