双层型腔注塑模具结构三维设计

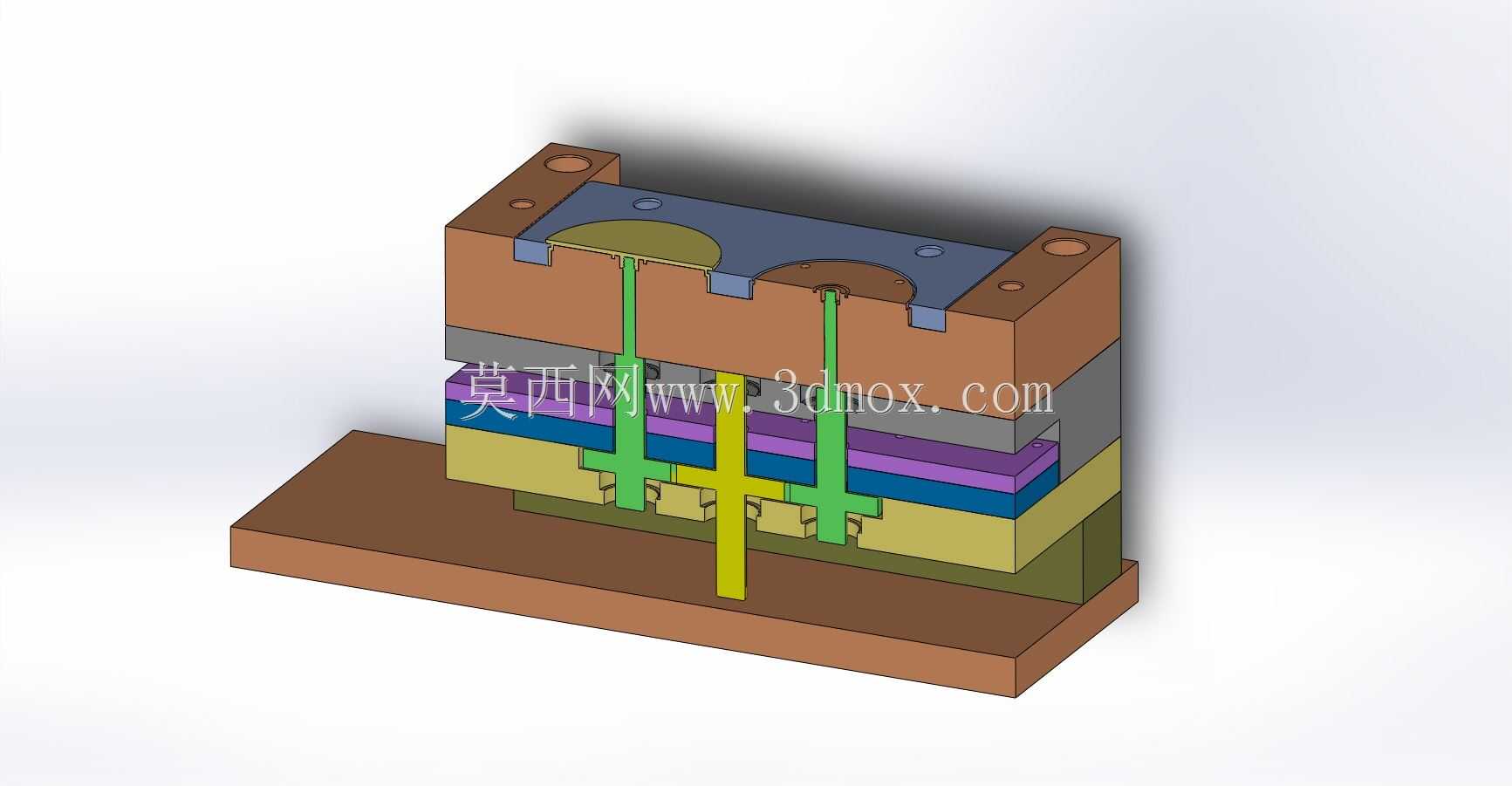

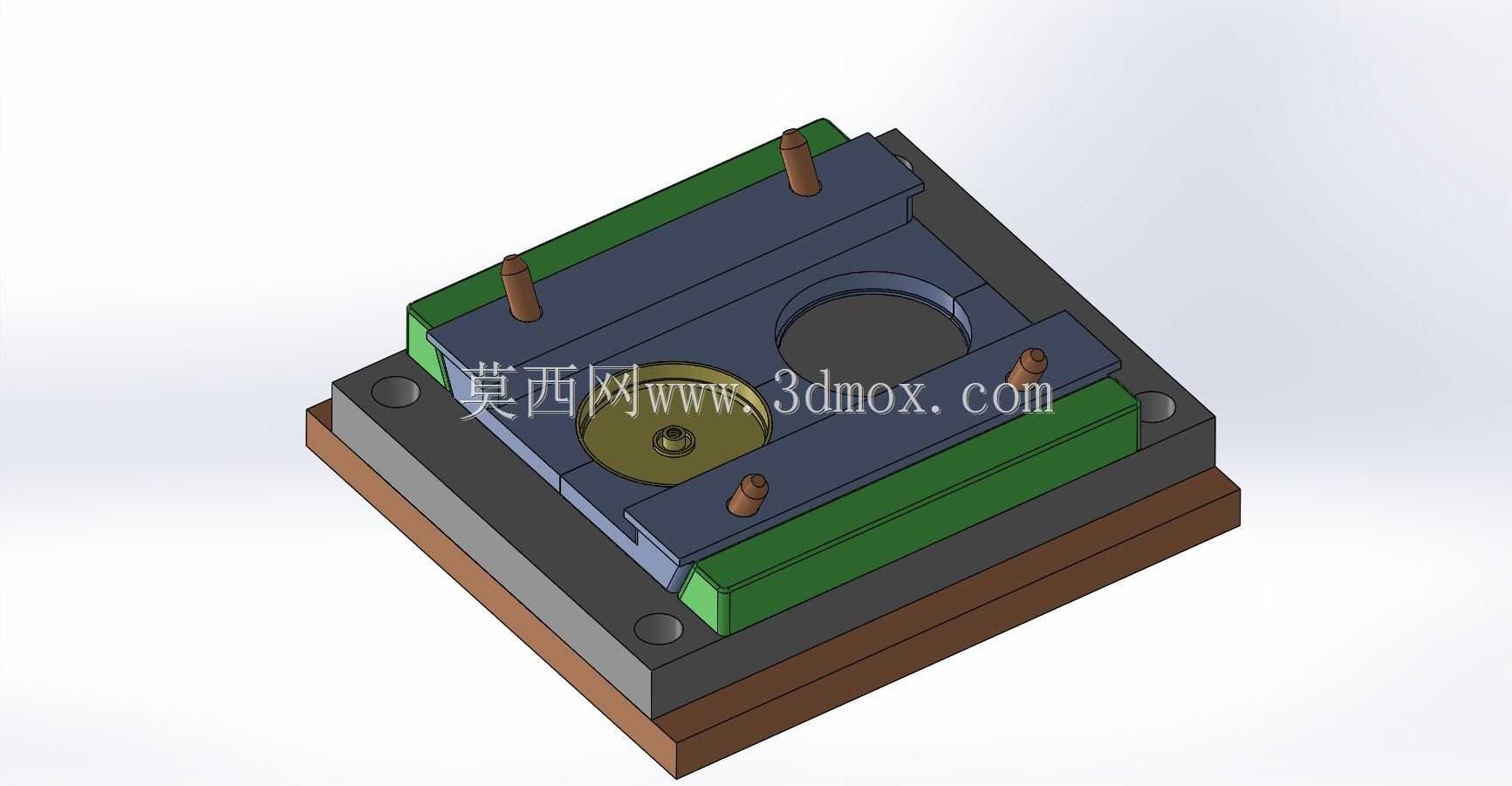

　　这套模具采用上下分层的模架布局，下层为棕褐色模座基板，中层承载深灰色成型型腔组件，上层设置绿色导向压条与多根棕色定位导柱，整体为方正叠层结构，适配立式注塑机的安装工位。从实际生产场景来看，该模具主要用于小型带圆形凹腔的塑胶壳体件注塑成型，常见于通讯配套小配件、日用塑料封盖类零件的批量生产，型腔区域预留的大尺寸圆形成型位对应制品的内腔轮廓，周边的小凸柱结构用于成型制品上的安装孔与定位柱，一次合模即可完成带多个装配特征的塑胶件注塑，无需后续二次钻孔加工。结构设计上，四根导向导柱分布在模架四角位置，合模时动定模沿导柱精准对位，避免型腔错位产生飞边；两侧绿色长条压条承担滑块导向与锁模承压作用，注塑充模时承受型腔内的熔融塑料压力，

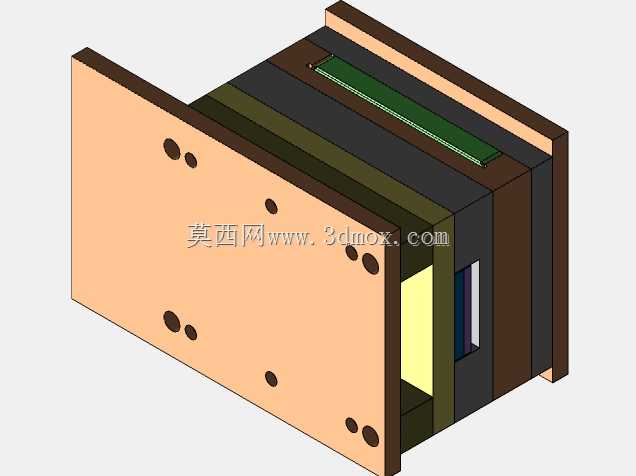

　　防止模腔涨开变形。模座基板预留多个沉头安装孔，可直接通过螺栓固定在注塑机的动定模板工作台面，安装边界贴合常规小型注塑机的螺杆射嘴对位尺寸，模具整体长宽尺寸适配30吨至80吨锁模力的立式注塑机工位，无需额外加装转接垫板。型腔周边设置的多组小型锁紧凸台，在合模后压紧分型面，保证分型面贴合间隙控制在0.02mm以内，杜绝注塑过程中出现披锋。从建模逻辑层面，整套结构先完成模架标准件的参数化搭建，再依次叠加型腔镶件、导向零件、锁紧压条，各零件之间的配合间隙按照注塑模具设计规范设定：导柱与导套采用H7/f6间隙配合，分型面贴合面预留0.01mm的研配余量，冷却水道隐含在型腔镶件内部，环绕圆形成型区域布置，保证注塑过程中型腔各区域温度均匀，

　　减少制品冷却收缩不均导致的变形问题。模具的顶出结构隐含在动模侧内部，开模后顶针沿制品周边的非外观面位置顶出，避免在制品可视表面留下顶出痕迹，满足塑胶件的外观装配要求。日常生产维护时，可直接拆开上层绿色压条取出型腔镶件，更换不同型腔轮廓的镶件即可适配同系列不同规格的塑胶盖类产品，模架部分可重复复用，降低多品种小批量生产的模具制造成本。定位导柱顶端做圆角导入处理，合模过程中即使动定模存在微小对位偏差，也可通过导柱圆角顺利导入，避免硬碰撞损坏型腔成型面。模座底部做平面精加工，保证安装后模具整体水平度偏差小于0.03mm，注塑受力时不会出现偏载倾斜。整套结构没有复杂的抽芯机构，针对不带侧向倒扣的平板类带腔塑胶件设计，结构故障率低，量产过程中维护简便，非常适合中小型塑胶加工厂的日常批量生产工况，建模时所有零件的装配关系完全还原实际模具的装配顺序，工程师可直接参考该结构完成同类型腔模具的方案设计与尺寸校核。
