多向抽芯通讯外壳精密注塑模具

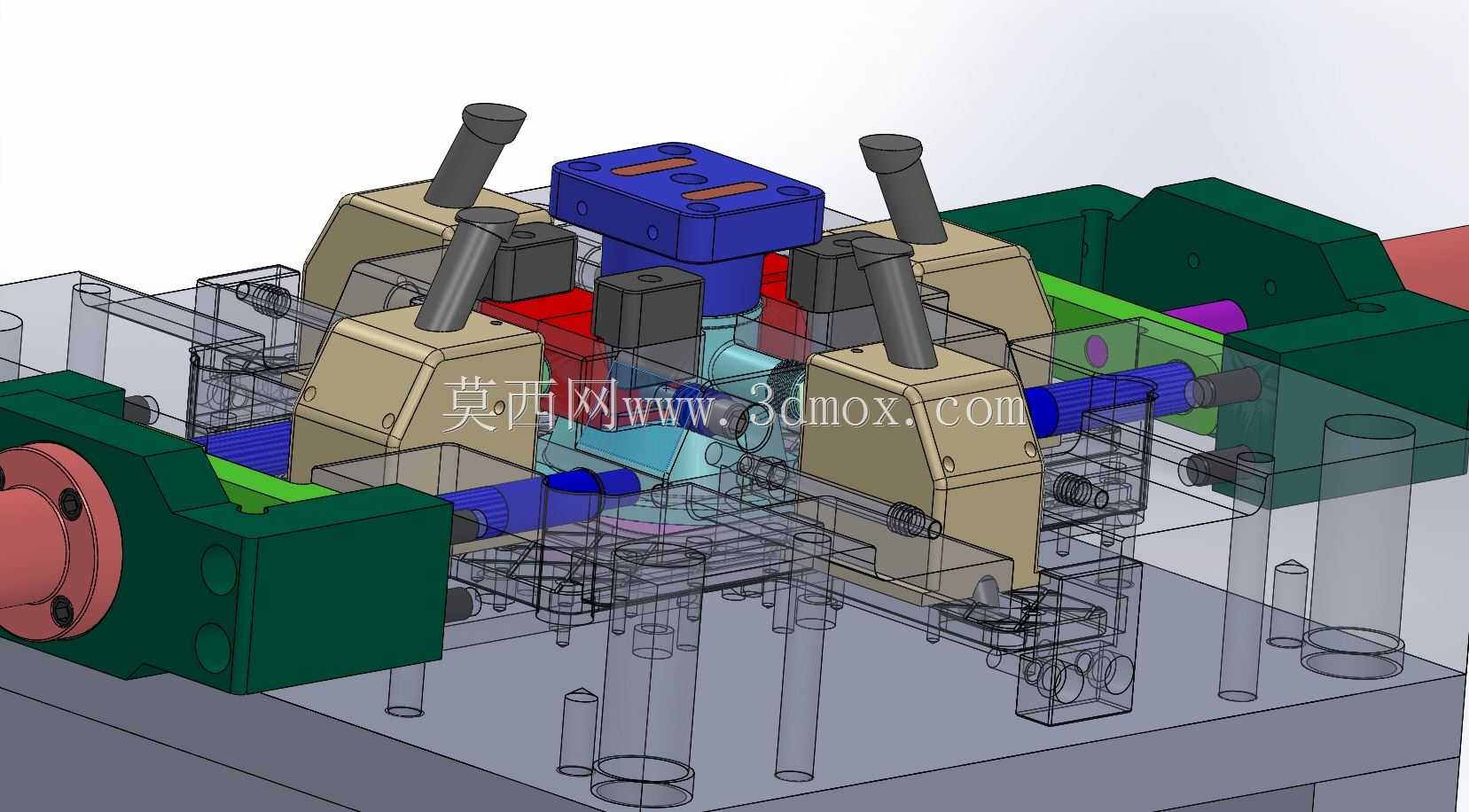

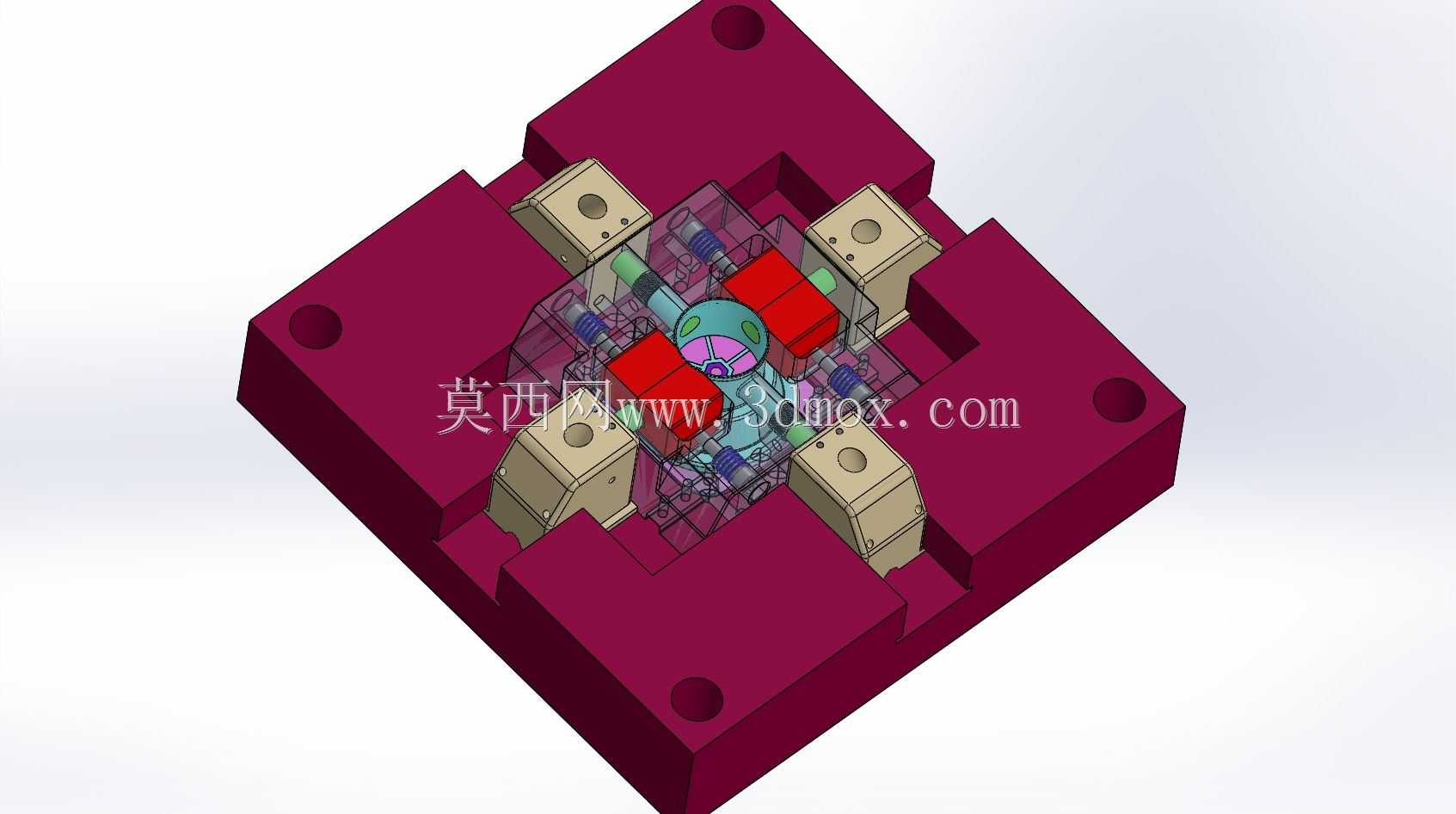

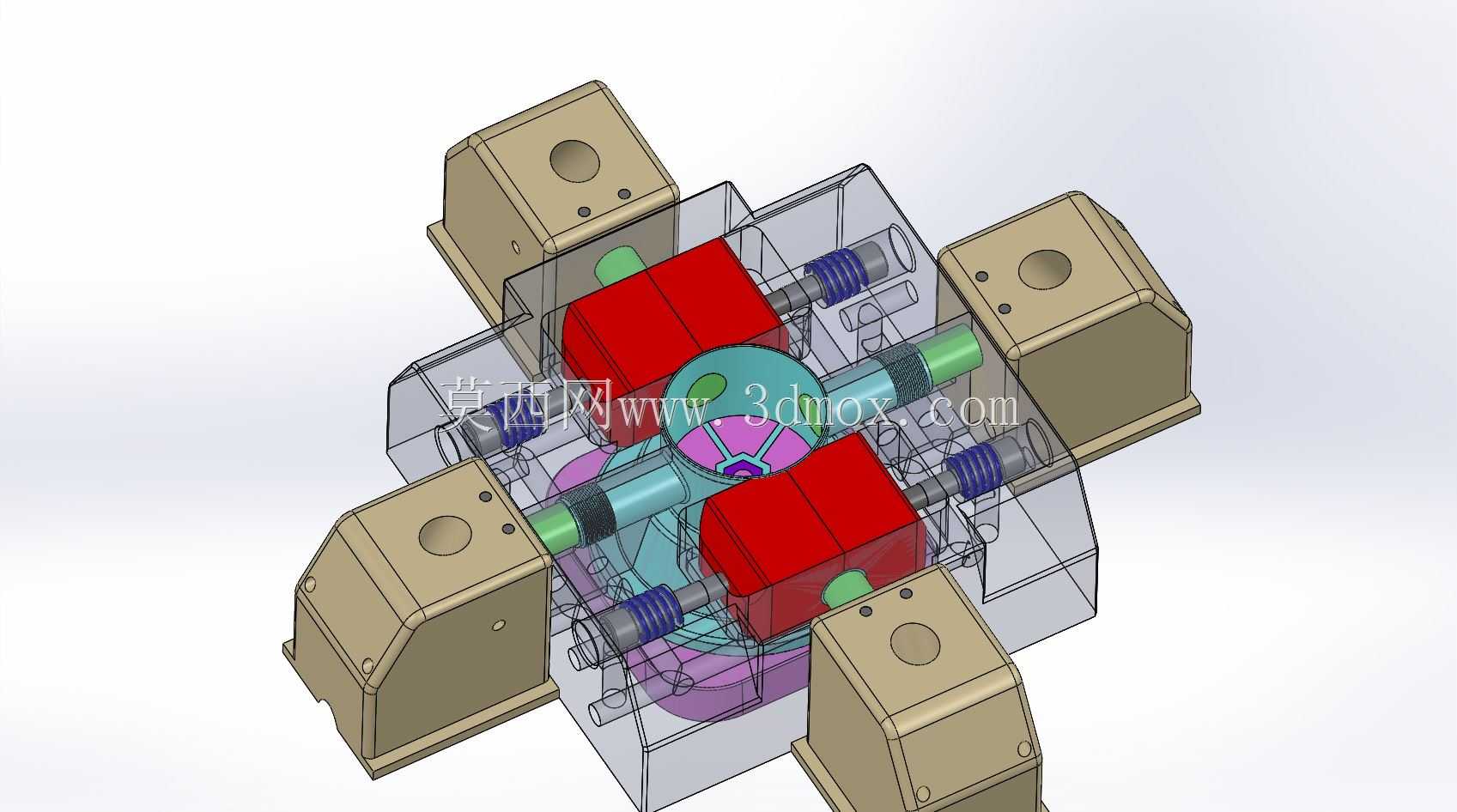

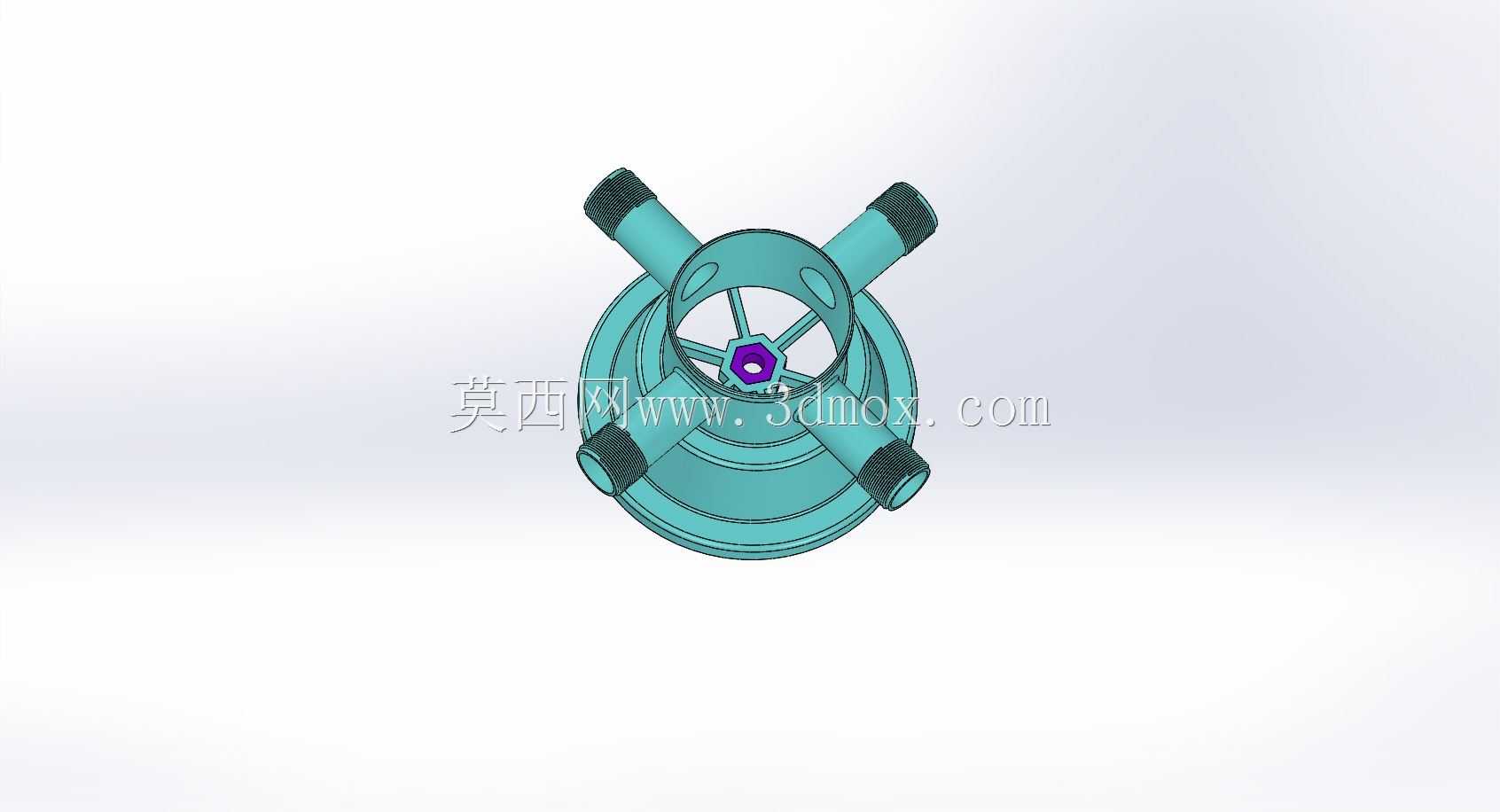

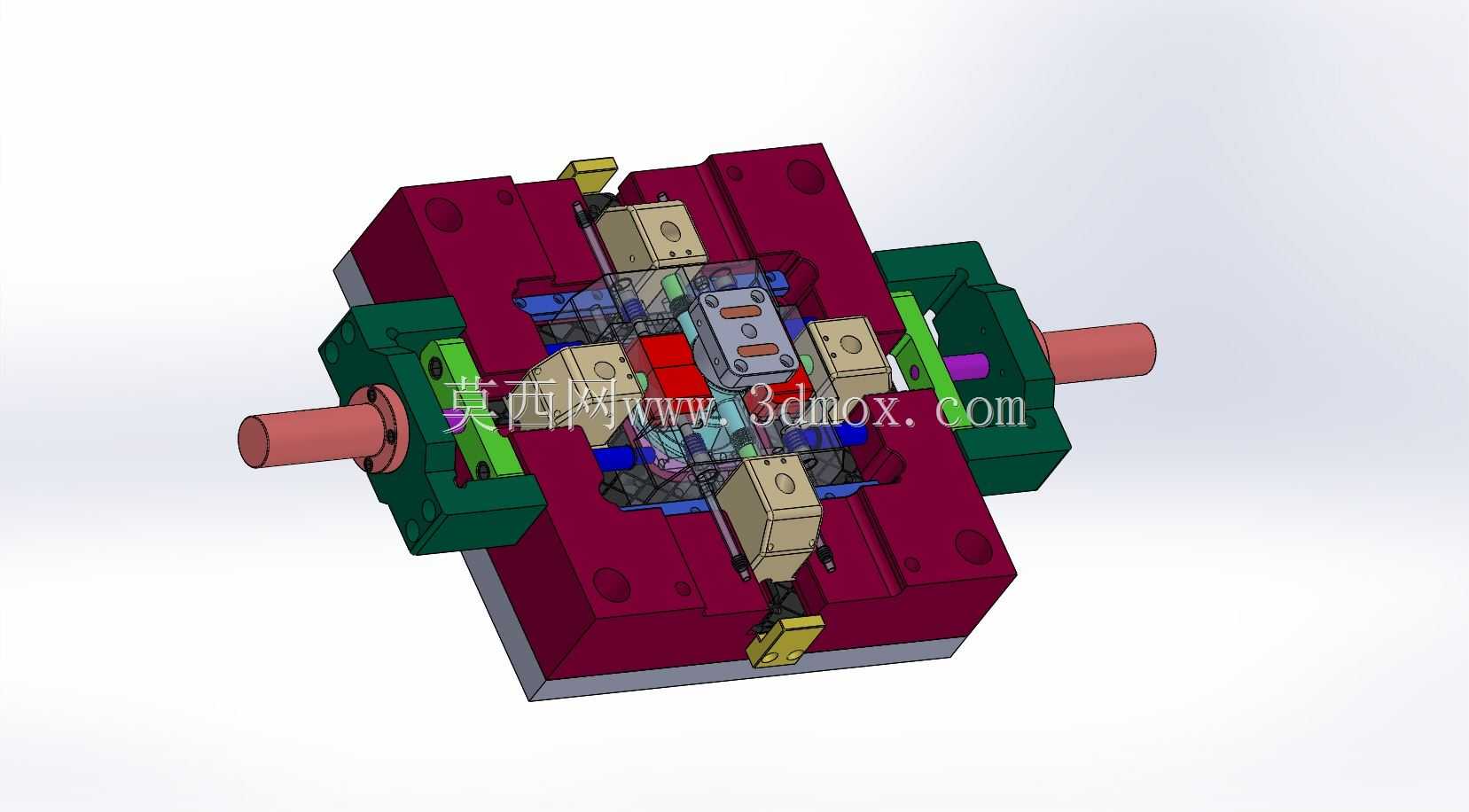

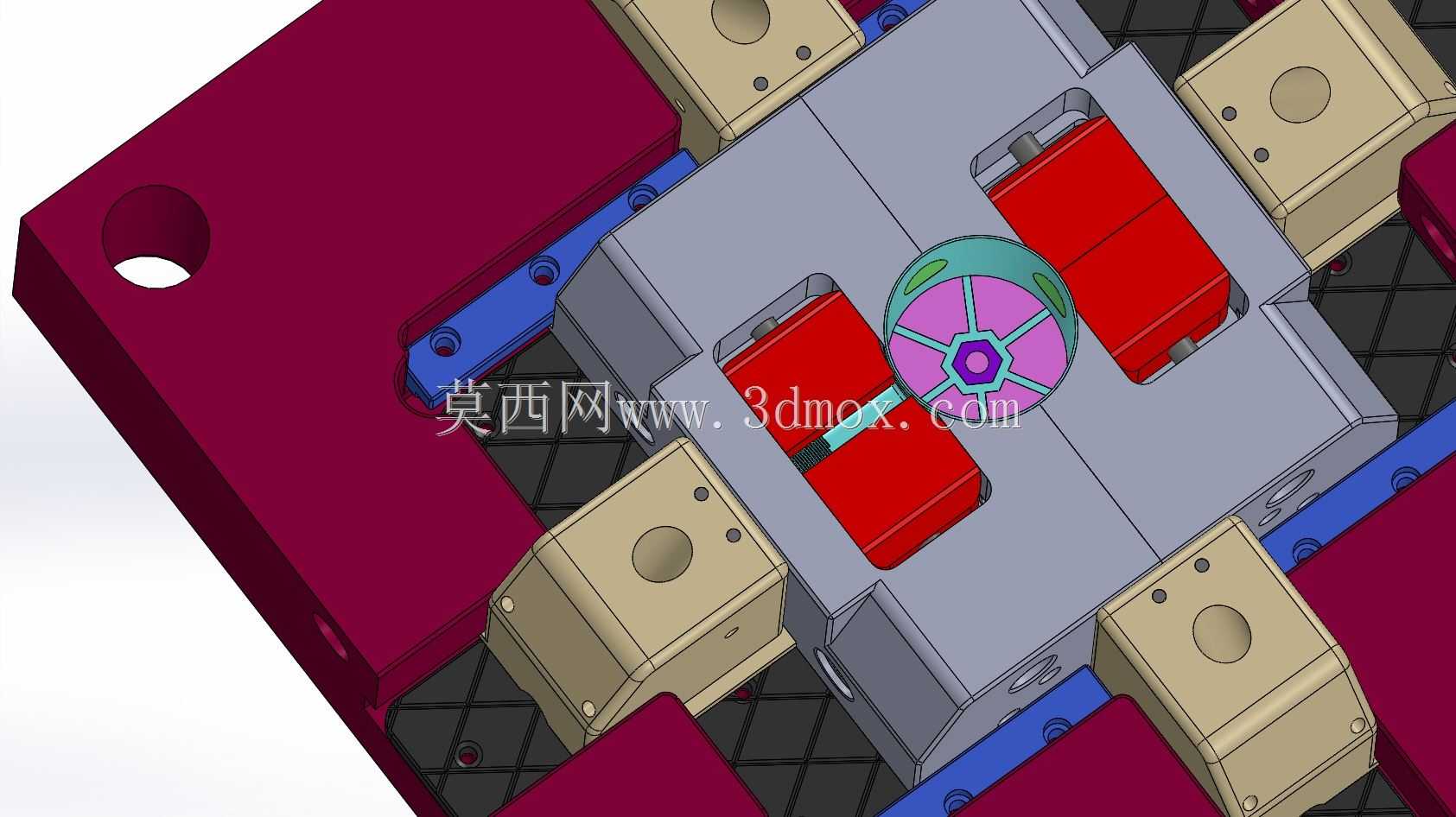

　　这套模具的核心成型对象是通讯终端配套的小型塑料结构件，这类制件在日常消费电子、桌面通讯外设、小型信号转接设备里十分常见，制件本身带有多处侧向卡扣、深腔凹槽与异形安装孔，无法依靠单一开模方向直接完成脱模，因此整套模架围绕多组独立侧抽芯机构做了完整布局。从三维结构的剖切展示状态可以看到，模架四周分布了四组斜导柱驱动的侧向滑块组件，滑块本体采用阶梯式定位结构，合模时靠锁紧块直接承受注塑充模的侧向胀型力，避免滑块在高压熔体冲击下出现后退飞边。滑块的导向段预留了连续耐磨配合面，实际加工时会在摩擦面嵌入青铜石墨耐磨板，长期量产过程中不需要频繁拆解加注润滑脂，适配通讯塑胶件大批量连续生产的车间工况。模具的型腔部分采用分层镶拼设计，

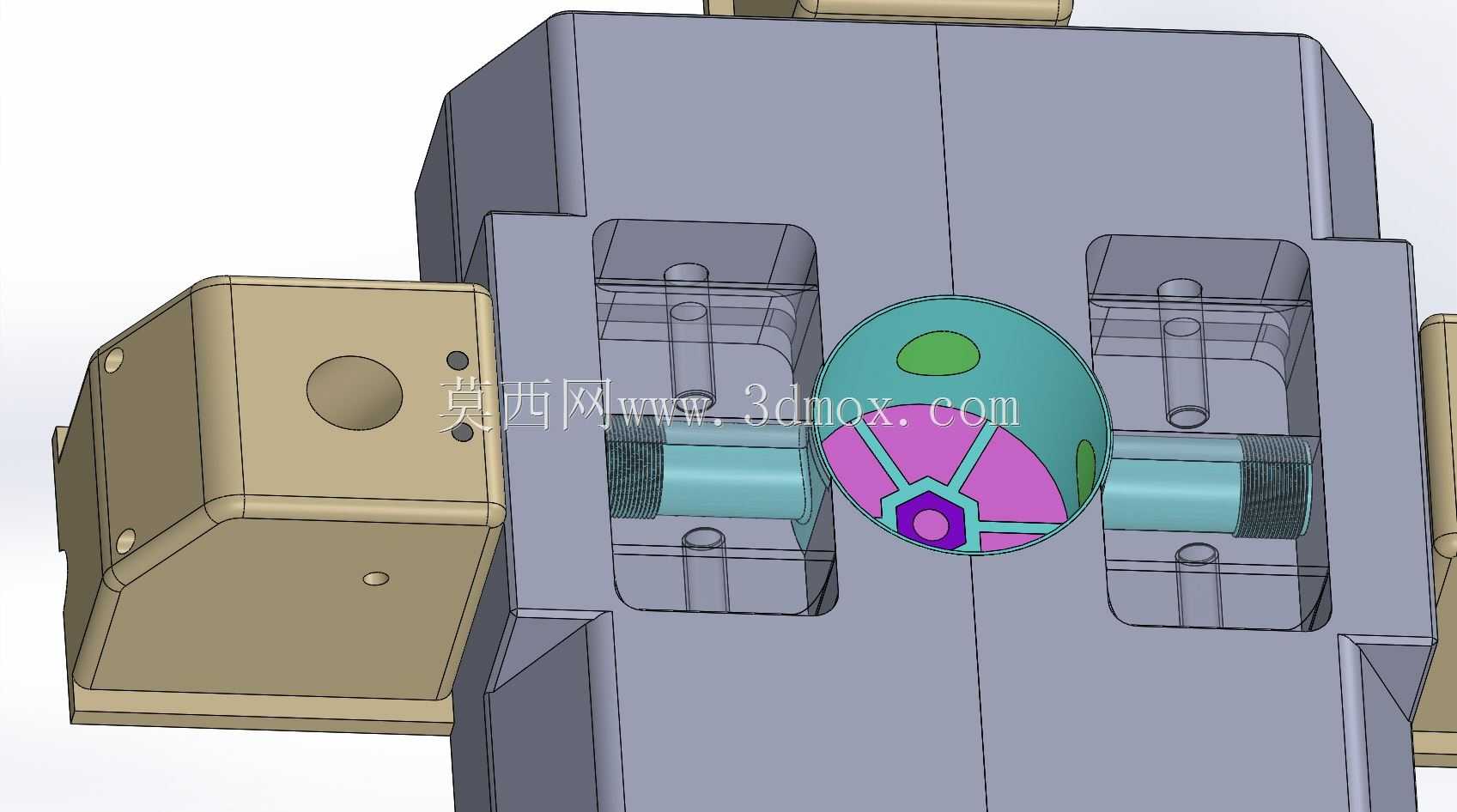

　　顶部蓝色区域为型腔固定压板，下方对应制件外观面的成型镶件单独拆分，当制件外观面出现抛光损耗或者需要调整表面蚀纹纹理时，不需要拆卸整套模架，仅需拆下对应镶件单独做镜面抛光或者纹面加工，大幅降低后期修模的停机时长。型芯侧布置了多根不等高的顶针与司筒，顶针位置全部避开制件表面的外观区域，全部落在制件内部的安装柱、加强筋背面，顶出时制件受力均匀，不会出现顶白、顶穿或者顶出变形的问题。冷却回路的布局顺着制件的轮廓走向排布，在模仁深处靠近厚壁胶位的区域单独设置了隔水板，避免制件厚薄交接处因为冷却速率不一致出现缩痕，通讯类塑料外壳往往对外观表面平整度要求很高，不均匀冷却带来的轻微凹陷都会直接导致成品报废，

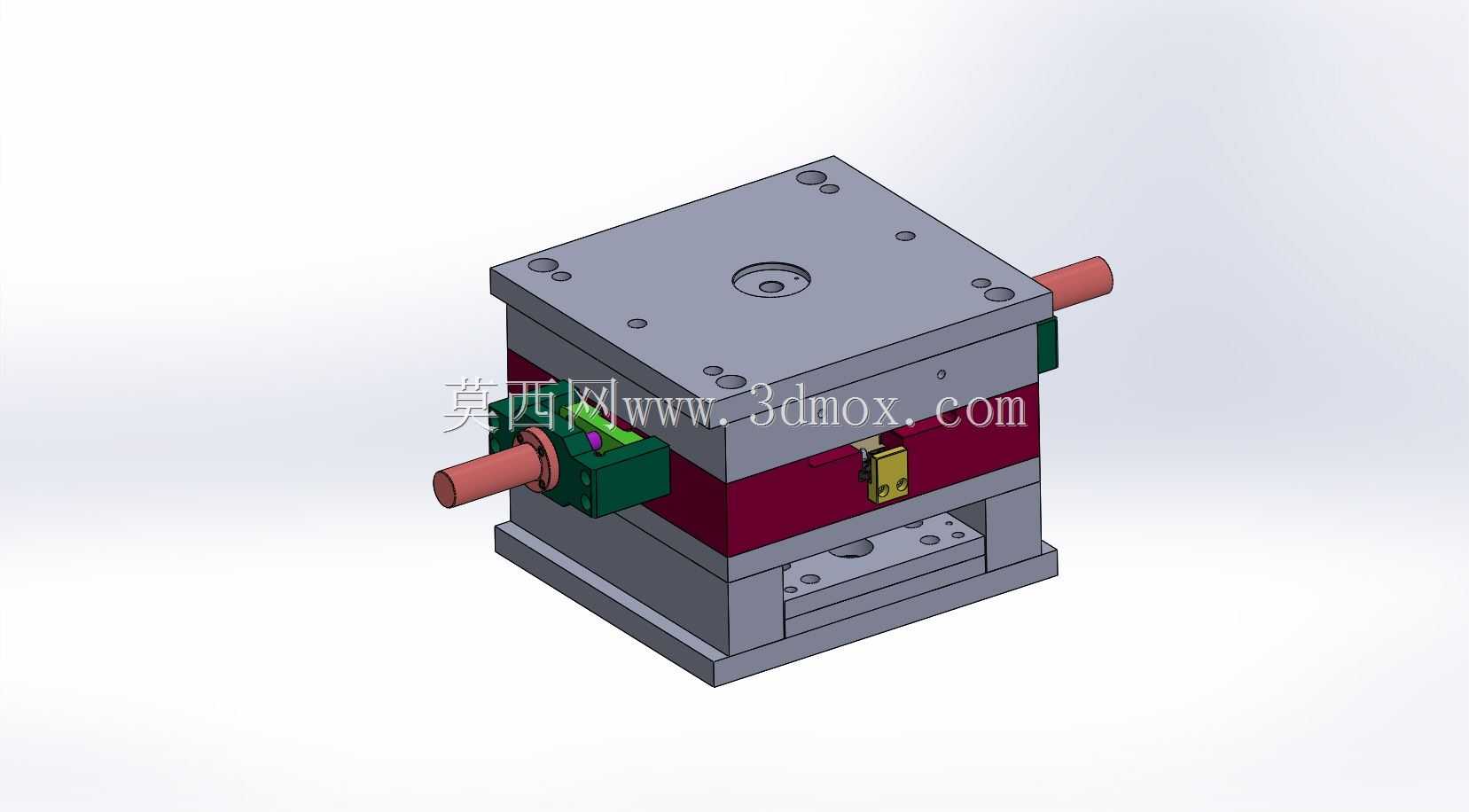

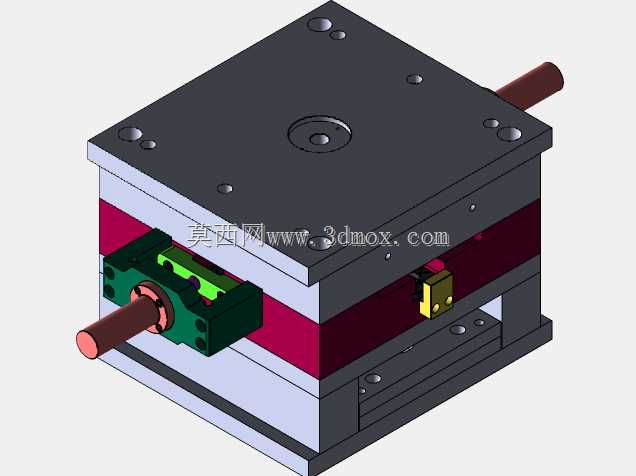

　　均衡的冷却通路设计可以把模温温差控制在很小的区间内，缩短整体成型周期。模具的四根导柱采用不对称偏移布置，防止车间吊装上下模时出现合模方向装反的失误，导套端部做了导入倒角，合模过程中即使存在微小对位偏差也能顺利导正。侧向滑块的行程经过严格校核，抽芯距离完全超出制件侧凹的深度后，顶出动作才会启动，整套动作顺序由注塑机的开模行程直接驱动，不需要额外配置复杂的液压抽芯油缸，降低了模具本身的制造成本与后期维护点。模具的整体安装边界适配常用的卧式注塑机拉杆间距，模架四周的压板槽、定位环与浇口套尺寸都按照标准注塑机接口尺寸设计，上机安装时不需要额外加装转接法兰。浇注系统采用侧浇口进料，浇口位置选在制件边缘的非外观区域，

　　充模时熔体顺着型腔侧壁平缓流动，减少喷射纹与困气缺陷，在型腔末端的困气位置对应开设了分段排气槽，高压充模时型腔内的空气可以顺利排出，避免制件边角出现烧焦缺胶。所有滑动配合的零件都预留了合理的配合间隙，既不会因为间隙过大产生披锋，也不会因为模具升温热膨胀出现滑块卡滞。这套结构对于同类型带多处侧凹的通讯塑胶外壳开发具备很强的参考性，设计过程中优先把抽芯顺序、顶出平衡、冷却均匀性三个核心要素同步校核，避免后期试模阶段反复改动模仁结构。
