巴达克卡利普多腔注塑模具结构

项目分类:注塑模图纸 发布时间:2022-06-09 ID:649201
  • 巴达克卡利普多腔注塑模具结构
  • 巴达克卡利普多腔注塑模具结构
  • 巴达克卡利普多腔注塑模具结构
  • 巴达克卡利普多腔注塑模具结构
  • 巴达克卡利普多腔注塑模具结构
  • 巴达克卡利普多腔注塑模具结构

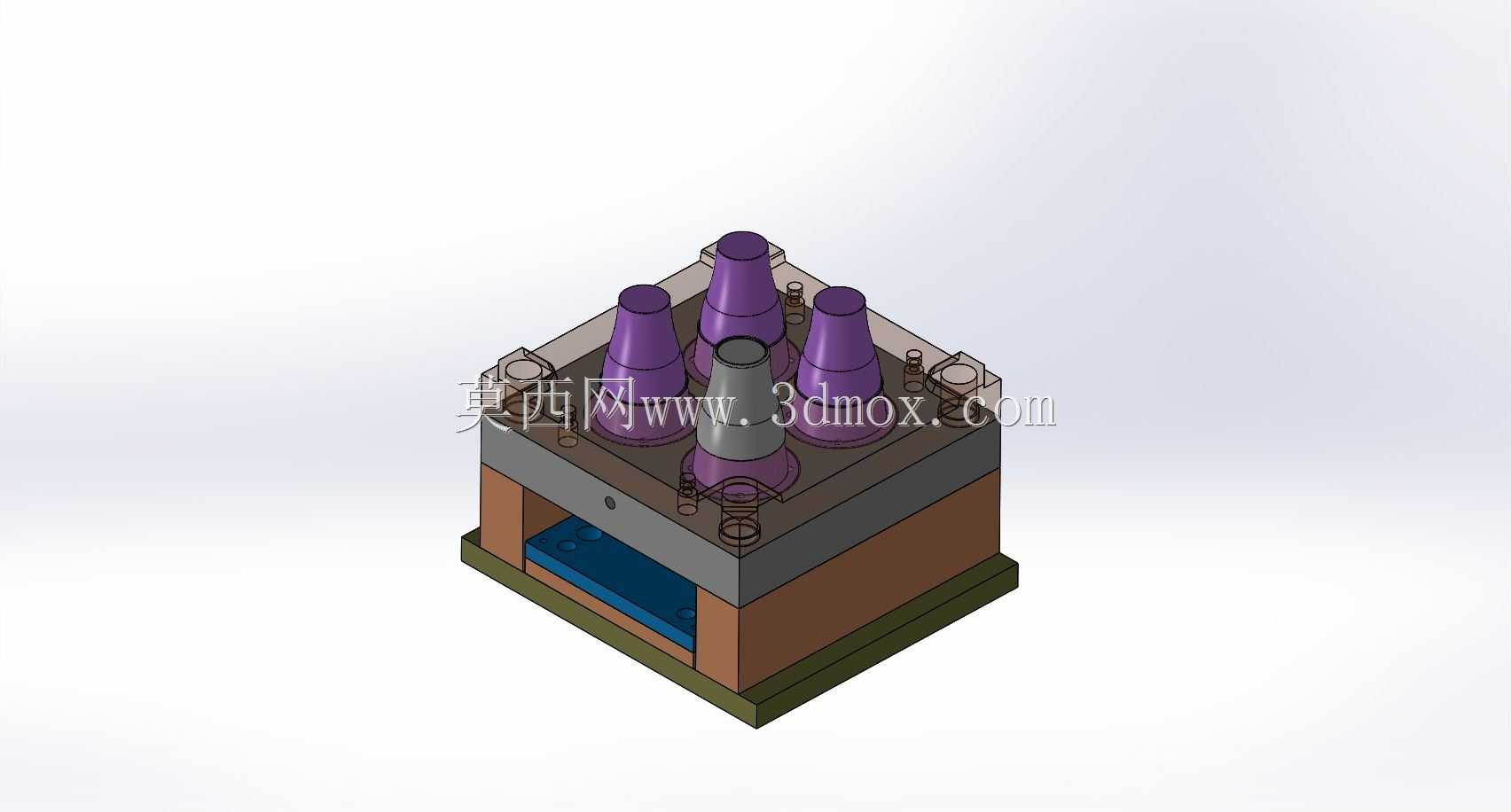

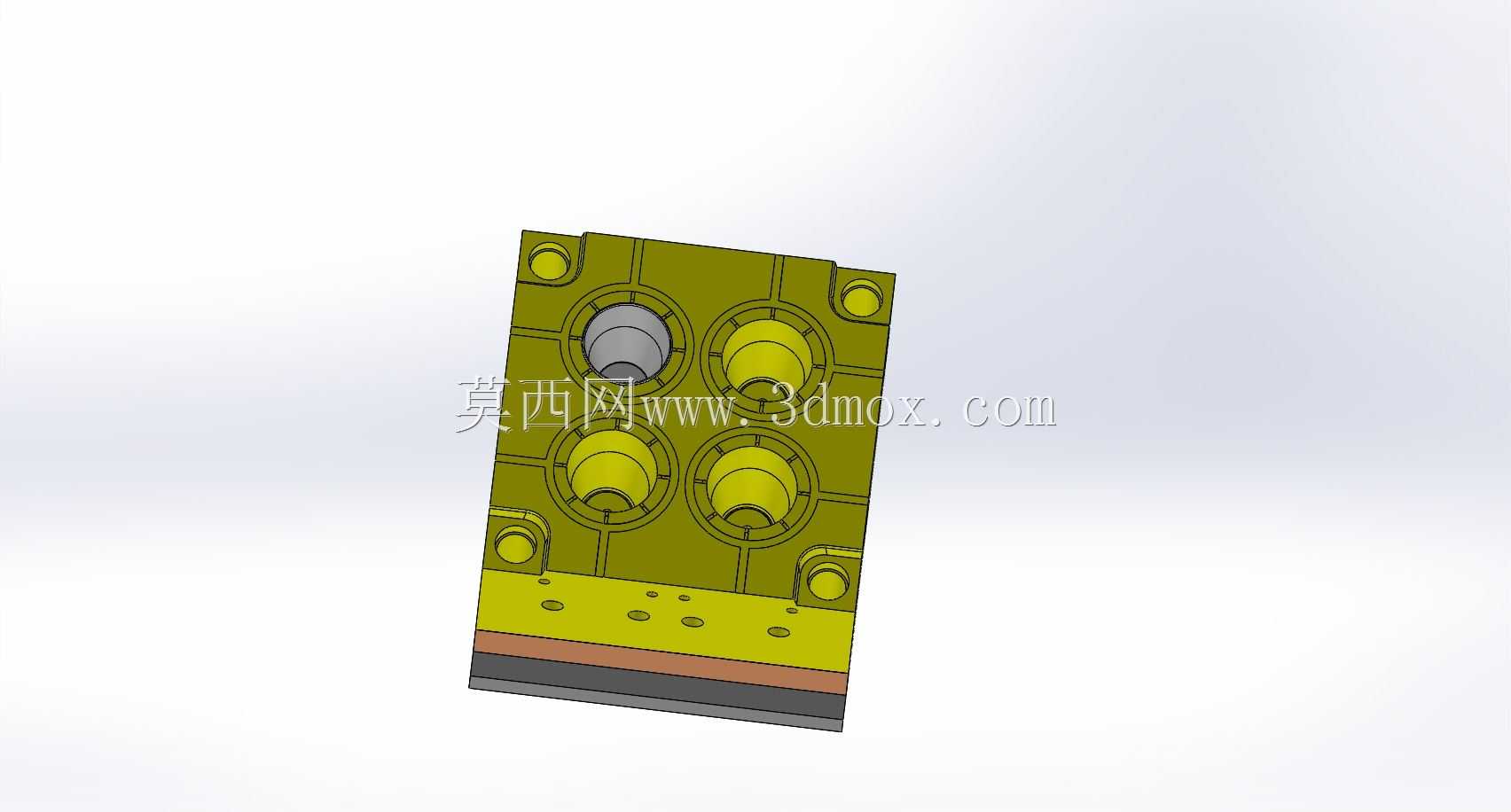

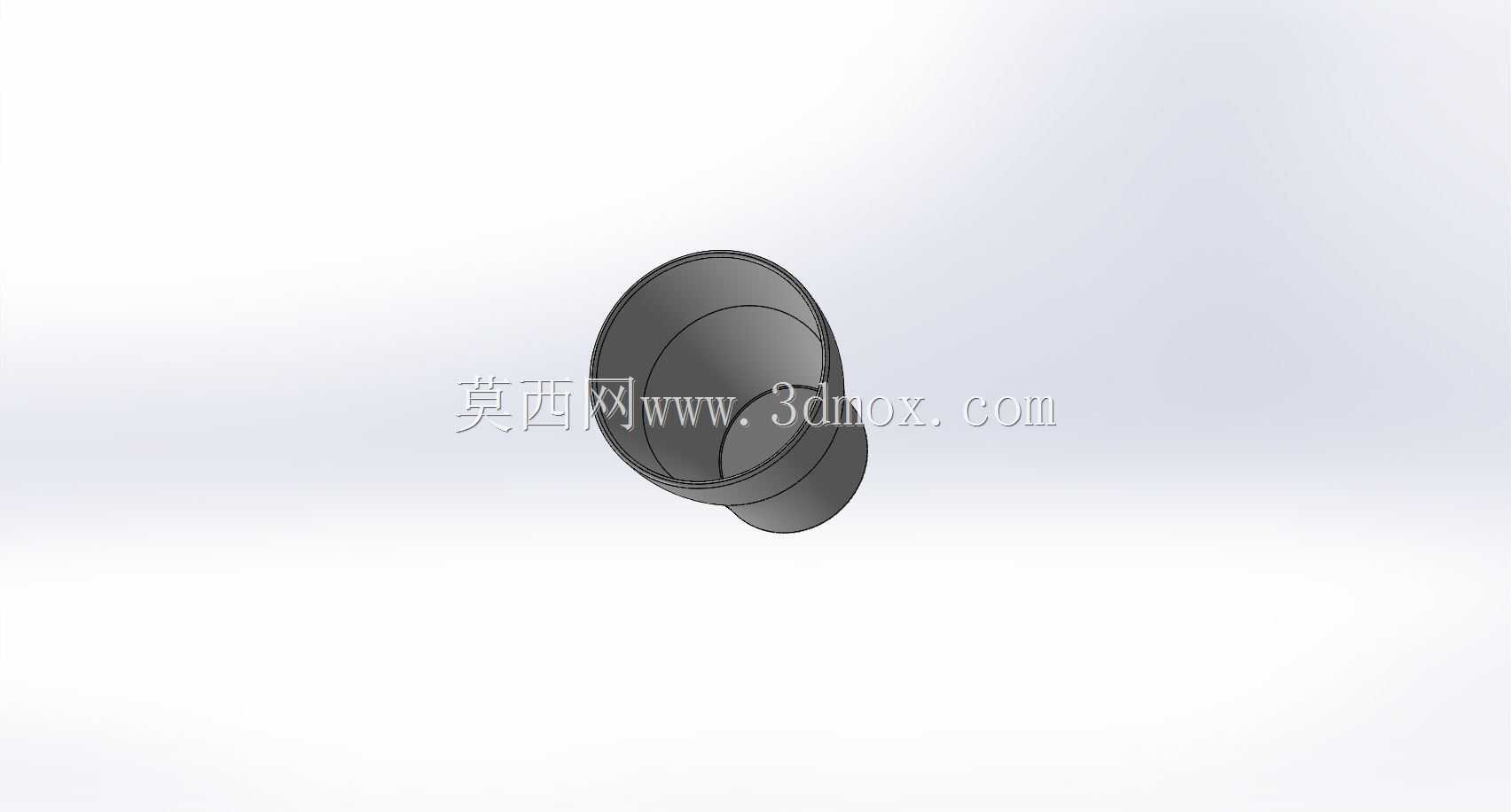

  这套模具结构面向小型锥形塑胶件的批量注射成型,整体采用一模四腔布置,四个成型区域在模架上呈矩阵分布,适合外形相近、壁厚较薄、轴向高度较大的塑件生产。从三维结构可以看出,制件主体带有明显的锥度和端部轮廓,成型时材料沿型腔轴向填充,冷却后需要依靠开模动作和顶出机构将塑件从型芯侧稳定脱离。此类结构常见于消费电子配件、通讯工具配套件、小型护套类零件以及带锥形外观的塑料功能件生产中,尤其适用于对外观一致性和批次尺寸稳定性要求较高的场合。

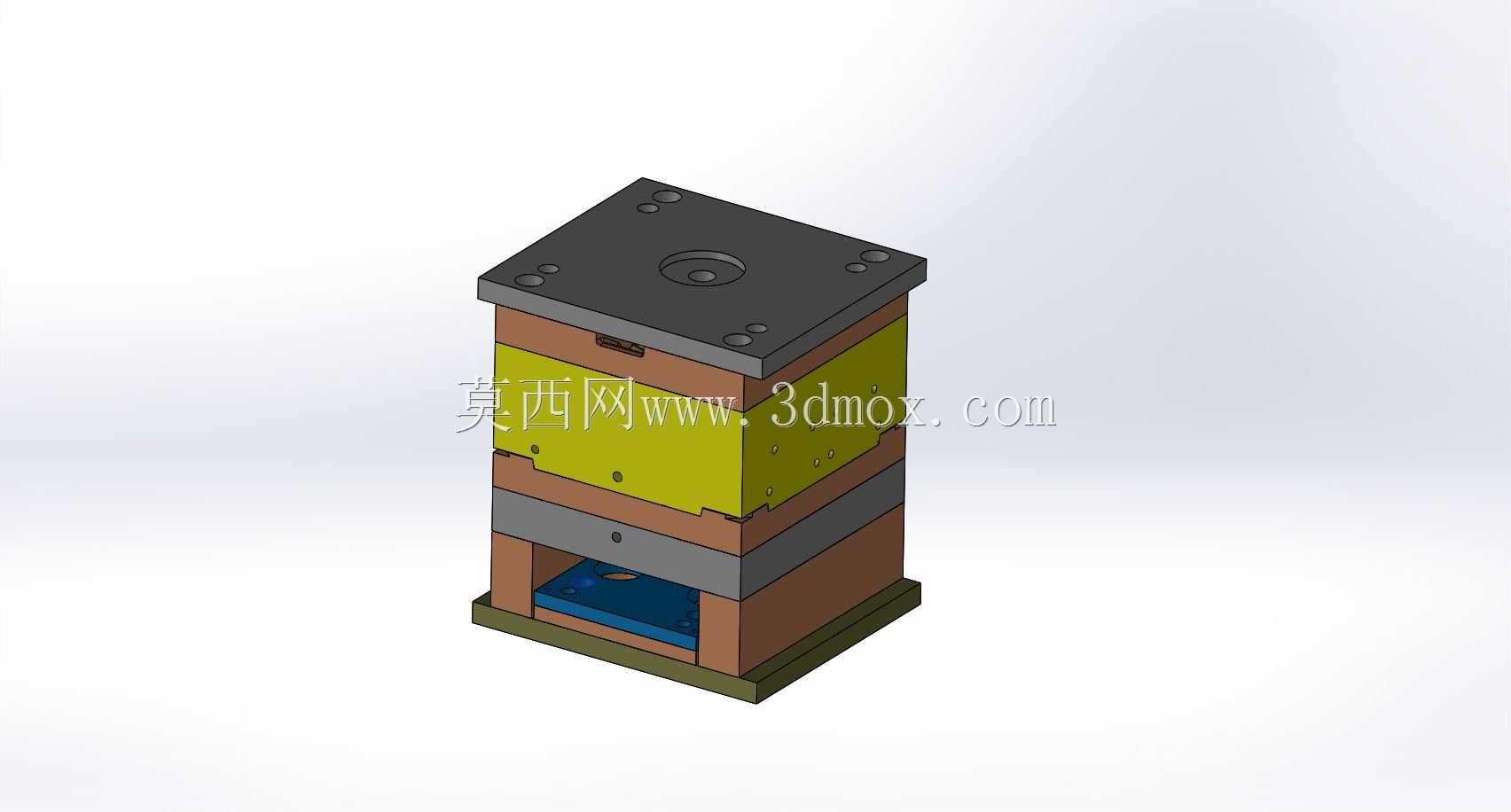

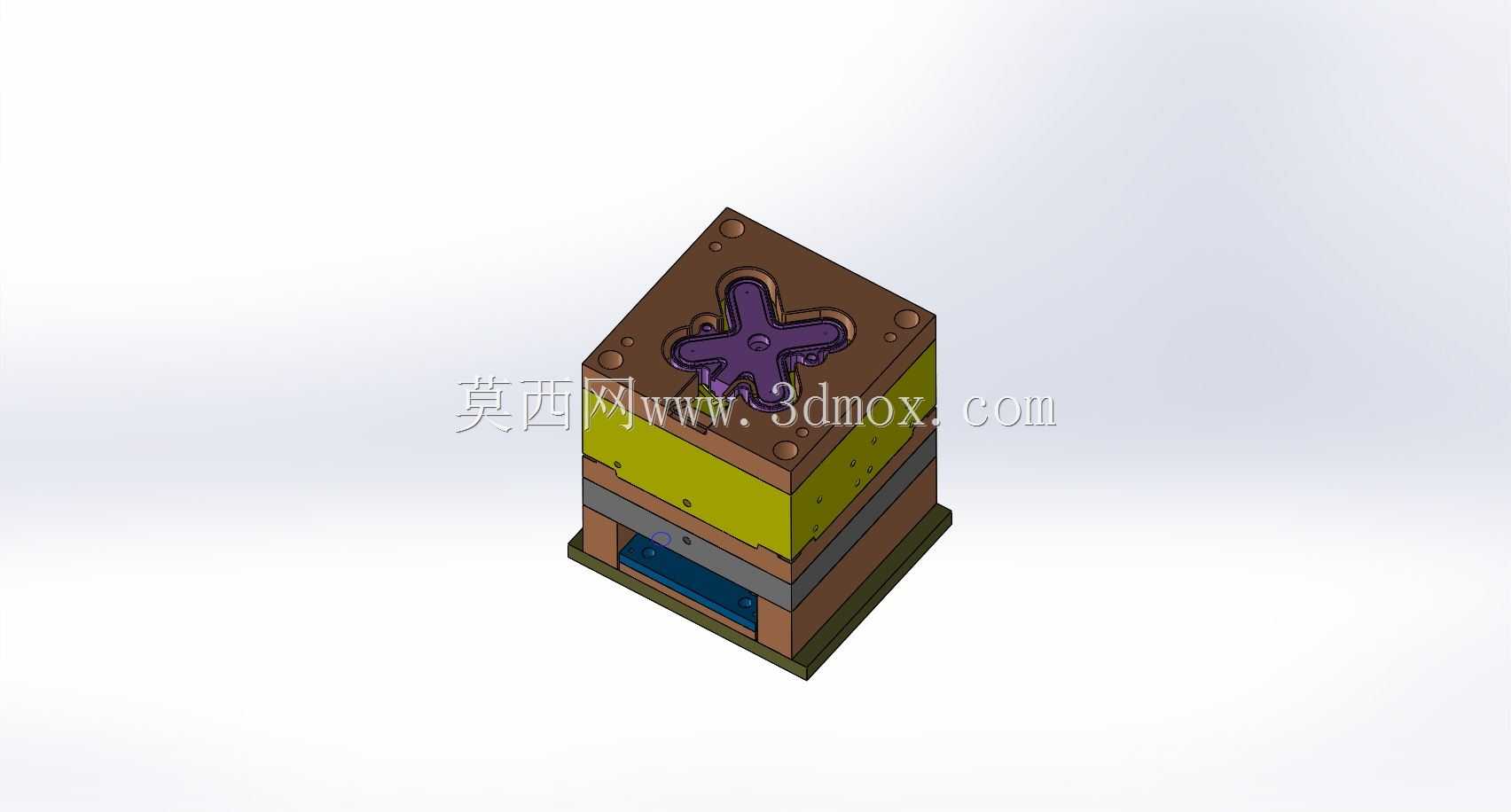

  模具下部为承托和安装基础,底板、垫脚和动模部分形成清晰的分层关系。底板承担整机安装面的作用,垫脚抬高动模侧空间,为顶出板往复运动留出行程;这种布局在注塑机上安装时,可通过压板或螺栓将模具固定在动定模安装平面之间,外围边界需要预留吊环、冷却水路、顶出孔和导向件的操作空间。模型顶部可见多个紫色锥形特征,对应塑件外形或型腔镶件的成型区域,其高度方向决定了模具闭合厚度和开模最小行程。设计时不能只关注制件本身高度,还要叠加流道凝料脱出距离、顶板行程以及机械手取件空间,否则容易出现开模不足、取件干涉或顶出不到位的问题。

  浇注系统围绕多腔填充平衡进行布置。四个型腔距离主流道的位置需要尽量保持填充路径一致,使熔融塑料在相近压力和温度条件下到达各型腔末端。对于锥形薄壁件,料流方向沿轴向推进时,截面变化会影响剪切热和保压传递;若进料点设置不合理,端部容易产生短射、困气或熔接痕,根部则可能因保压过度出现飞边。模型中顶部和中部的柱形、环形结构,既包含成型零件,也涉及定位、导向和支撑功能。导柱导套类元件在合模过程中保护型腔同轴度,避免细长型芯受偏载而发生偏移;镶件之间的配合段则需要兼顾加工可达性与后期维护更换。

  冷却回路的布置对这类高型腔模具十分关键。锥形塑件沿高度方向的散热并不均匀,靠近浇口区域温度较高,远端则容易提前固化。动定模两侧应分别设置冷却通道,使型腔表面温度在成型周期内保持均衡。若冷却集中在某一侧,塑件收缩会受到不对称约束,产生弯曲、内壁拉伤或尺寸超差。三维建模时需要把水路接头位置、密封圈槽深、水路与型腔最小壁厚、顶针与螺丝干涉关系一并检查,尤其在多腔密集排布条件下,冷却管、顶杆、镶件固定螺钉往往争夺同一空间,早期结构干涉检查能够明显减少返工。

  顶出系统位于动模侧下部,顶出板在注塑机顶杆作用下推动顶出元件,将包紧在型芯上的塑件顶离成型面。锥形件虽然具有一定拔模斜度,但内壁与型芯接触面积较大,冷却收缩后会产生抱紧力,因此顶出力应尽量均匀分布在塑件刚性较好的区域。顶针位置不能过分靠近薄边,也不能破坏外观面;对于深腔结构,还可结合套筒、推管或顶板顶出方式,降低局部顶白和变形风险。开模时,定模侧型腔与动模型芯先分离,流道凝料随塑件或拉料机构离开主流道,随后顶出动作完成取件,合模前顶出板必须可靠复位,防止压模。

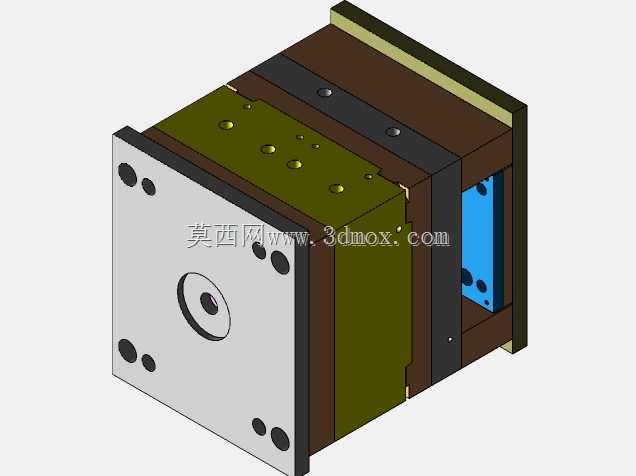

  从外形边界看,该模具属于中等尺寸多腔注塑模,长宽方向由四腔间距和外侧模架余量决定,高度方向叠加了型腔深度、模架厚度、垫脚空间和顶板行程。安装到注塑机时,需要核对拉杆间距、最大模厚、最小模厚、开模行程、顶出行程和定位环尺寸。模具上方的锥形成型特征较高,设备喷嘴侧的主流道长度和衬套配合也要与定模厚度匹配。若采用自动化取件,模具上方和侧面还应留出机械手进入路径,避免安全门、油管、水路接头与夹爪发生碰撞。

  结构设计上,该类模具强调型腔可加工性、镶件互换性和成型稳定性。深腔锥形面适合采用数控铣、电火花或成型磨削配合完成,细长型芯需考虑热处理后的变形控制;型腔表面抛光方向应与开模方向一致,以降低脱模阻力。多腔模还要关注单个型腔的尺寸一致性,镶件定位基准应统一,避免因装配累积误差导致四个塑件重量和外观差异。整体来看,这套结构把成型、导向、浇注、冷却、顶出和安装边界集中在同一模架内,能够为同类锥形塑胶件的模具开发、结构评审和三维布局校核提供直接参考。
