双层堆叠式大袋承载支撑货架

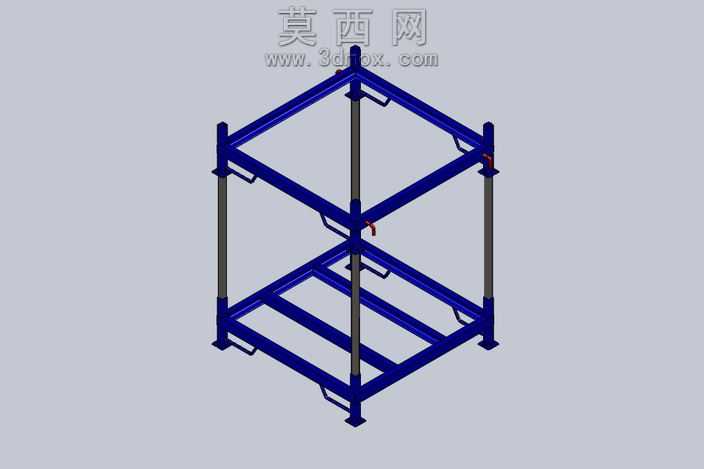

本模型为双层堆叠式大袋承载支撑货架，采用SolidWorks完成全参数化三维建模，整体结构经过严谨的力学适配设计，可满足大袋类重载物料的分层存放需求。建模过程中先以三维草图搭建整体框架基准，依次完成立柱、层架边框、底部承托梁、连接卡扣等部件的独立建模，所有零件均添加完整的几何约束与装配配合，确保各部件连接位置无干涉、装配逻辑符合实际生产加工要求。材质配置上，主体框架选用工业常用蓝色喷塑方钢材质，立柱部分做金属原色哑光处理，在渲染环节调整了金属粗糙度、反光度参数，还原真实仓储金属货架的表面质感，同时添加了环境光遮蔽效果，让结构衔接处的光影层次更清晰，直观展现各部件的连接关系。结构设计上采用四柱支撑的对称式布局，上下两层均设置边框式承托结构，底部额外增设横向加强梁，分散大袋放置时的集中载荷，层架与立柱之间通过快拆式卡扣结构连接，既保证堆叠使用时的结构稳定性，也可根据实际仓储需求灵活调整层间距，立柱底部设置方形支撑脚，增大与地面的接触面积，降低单位面积压强，避免重载时对仓储地面造成损伤。设计思路围绕大袋类物料的仓储痛点展开，针对传统单层货架空间利用率低、大袋堆放易滑落坍塌的问题，采用双层堆叠的结构形式，在有限的仓储占地面积内提升垂直空间利用率，同时每层的边框结构可对大袋起到限位作用，防止物料移位，整体结构无冗余设计，所有型材规格均符合工业仓储货架的通用标准，可直接对接生产加工环节，适配工厂原料仓、物流中转仓等场景的大袋物料存储需求。
