通讯手柄外壳精密注塑模具结构

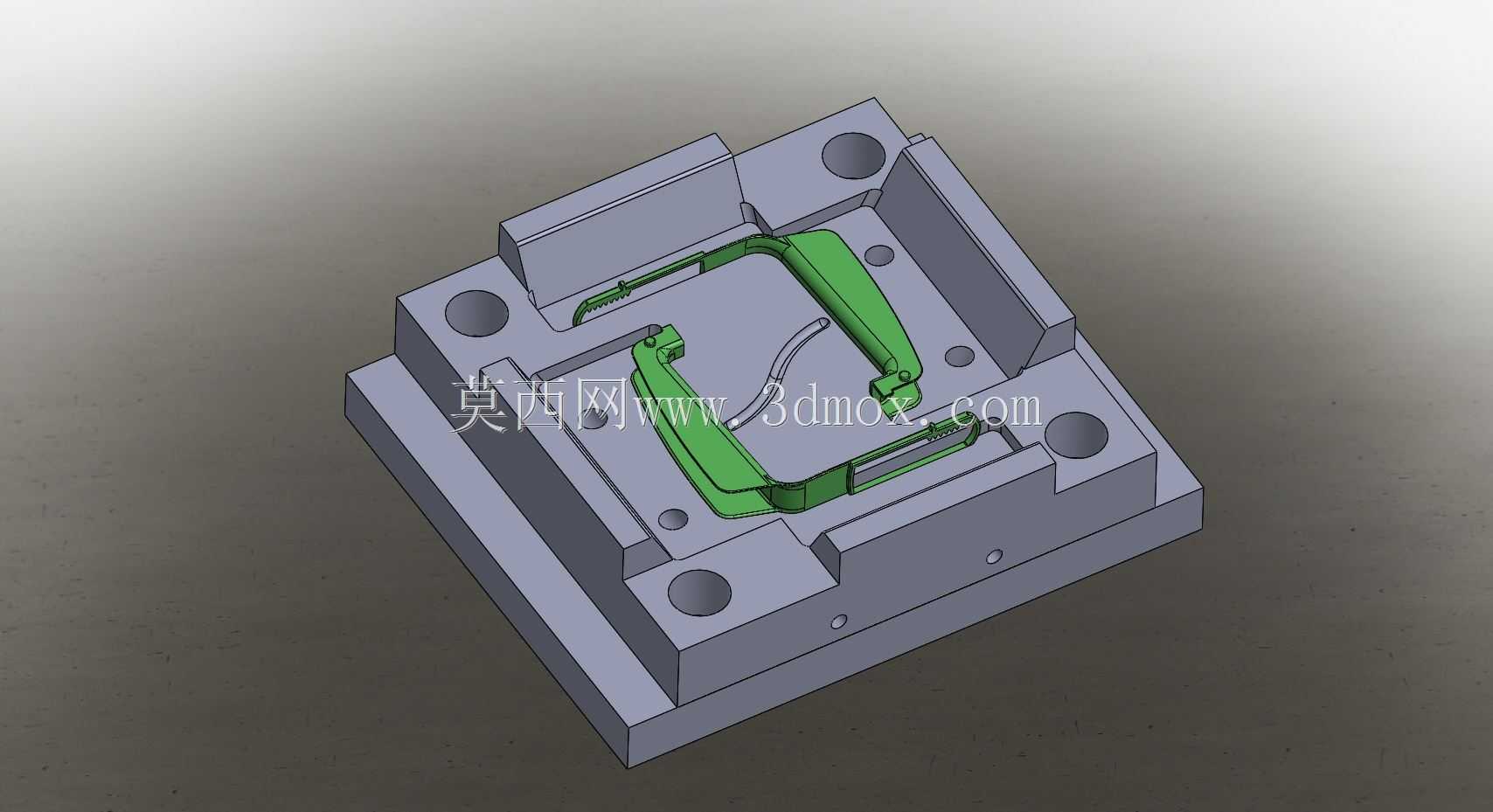

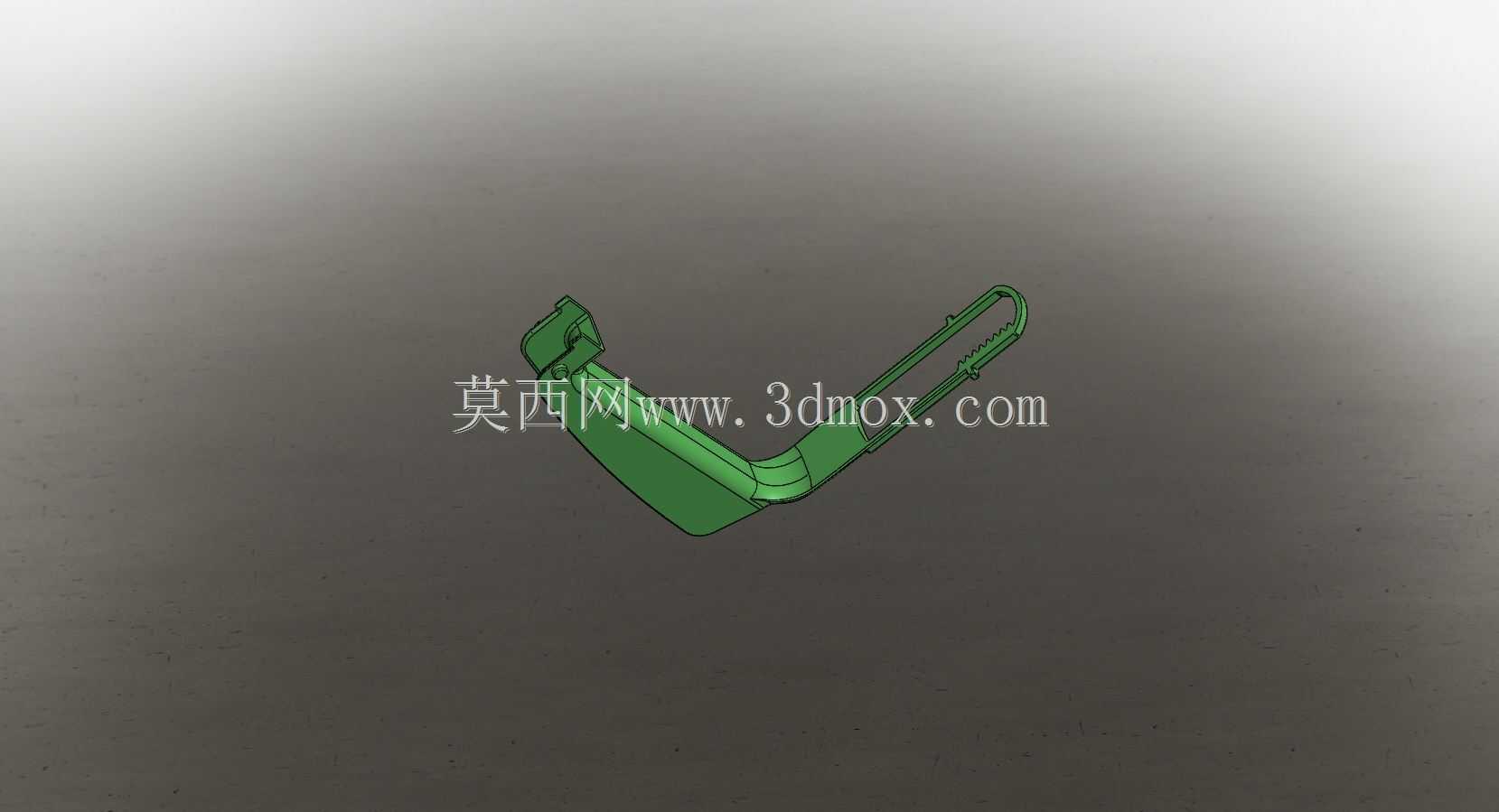

　　这套三维结构围绕通讯类手持外壳的注塑成型需求展开，模体采用标准两板模基础布局，在定模侧布置成型产品外观面的型腔镶件，动模侧设置对应内形的型芯与顶出系统，整体模架长宽边界按照注塑机拉杆间距与装夹槽位匹配设计，底部承托板厚度兼顾锁模力传递与吊装刚性，四角导柱导套按对角错位布置，避免合模时方向错装。从产品结构来看，成型对象为带弧形握持段的通讯终端手柄外壳，外壁存在连续曲面与侧向开孔，内部布置有卡扣、加强筋与装配柱位，这类薄壁塑胶件在充模时对浇口位置、排气路径和冷却均匀性都比较敏感。模具将主浇道偏移至产品非外观区域，采用侧浇口进料，熔体进入型腔后沿弧形手柄长度方向推进，减少熔接痕落在外露握持面上的概率；型腔边缘在分型面处开设细分排气槽，

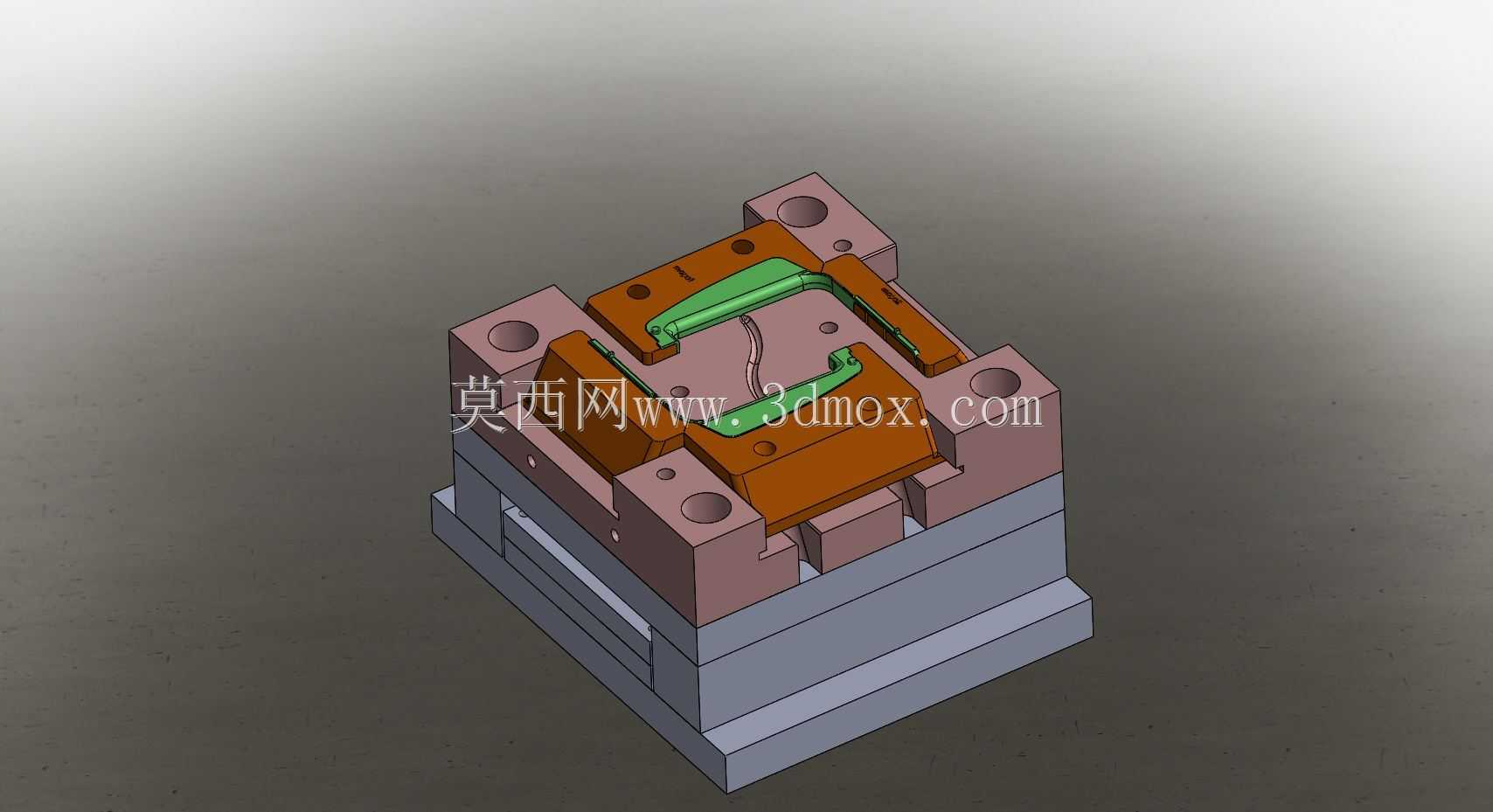

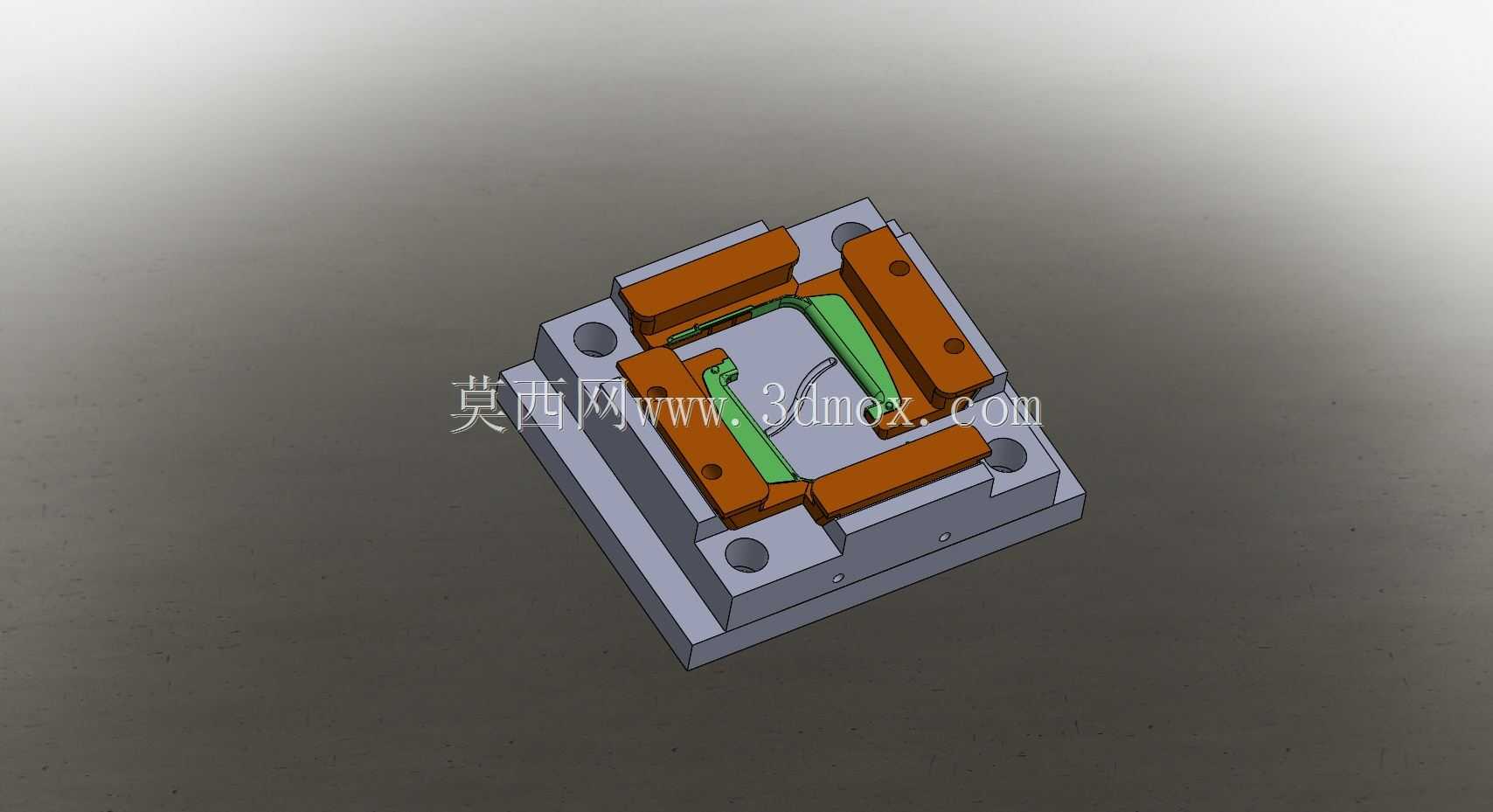

　　将充模末端滞留气体导出，避免局部烧焦或充填不足。针对手柄侧向的凹槽与穿孔结构，模内设置斜导柱驱动的侧向抽芯滑块，滑块本体安装在动模侧导向滑槽内，开模过程中随动定模分离，斜导柱拨动滑块横向退出产品倒扣区域，抽芯行程略大于侧凹深度，保证顶出时塑件不会被滑块拉伤。滑块端部集成成型小型侧孔的镶针，镶针与滑块采用分体配合，便于后续磨损后单独更换，不必整体修配滑块。冷却回路围绕型腔和型芯分别布置，定模侧水路贴近产品外观面，控制外表面成型温度，减少缩水与亮印；动模侧水路避开顶针、斜顶与螺丝孔位，沿筋位和装配柱周边循环，降低内应力并缩短成型周期。顶出系统采用多点顶针布局，顶针位置选在产品边缘、筋条交汇与装配柱底部，

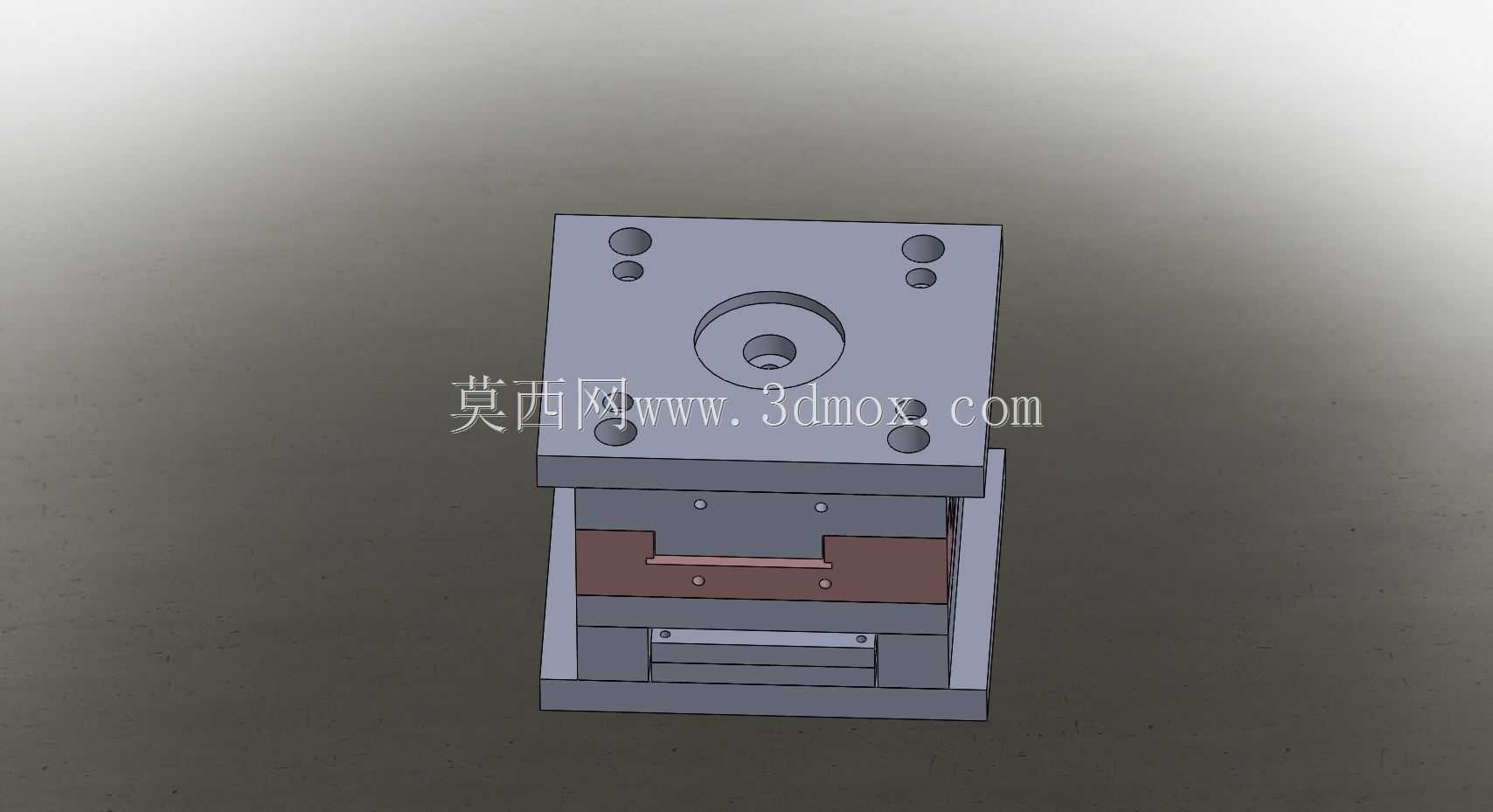

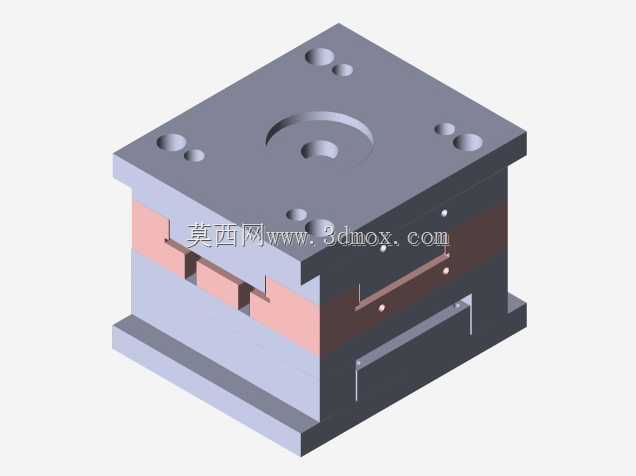

　　避免顶出力集中在薄壁平面造成白痕或顶穿；对于深度较大的内部柱位，配套使用套筒顶出，保证柱位脱模时受力同轴。模具的外形层级清晰，底部为面板、方铁与顶针板组成的模架基座，中部是承托型芯的动模板，上部为固定型腔的定模板，四角预留吊装螺纹孔与锁模压板位，上机安装时可直接压合在注塑机模板工作区。分型面沿产品最大轮廓延伸，并在外侧形成封胶直面，合模时依靠锁模力压紧，防止飞边外溢。所有镶件拆分均考虑加工可达性，复杂曲面区域采用单独镶块，热处理后进行精铣与研磨，既提高型腔表面寿命，也方便抛光纹路统一。手柄产品的绿色成型件在模腔中处于上下模合包位置，弧形轴线与滑块抽芯方向形成明确空间关系，设计时核对了开模行程、滑块后退距离与顶出行程之间的干涉边界，

　　保证滑块未完全退出前顶针不动作，顶针回位后再合模。模架外侧的支撑柱分布在顶针板空腔内，正对注射压力较大的型芯下方，减少动模板受载后的挠曲变形。定位圈与浇口套按设备射嘴中心高度设置，主流道末端设置冷料井，拉料杆在开模时将凝料留在动模侧，随后随顶出动作脱落。整体结构适合小型通讯塑胶件的批量生产，尤其适用于带侧向卡扣和弧形外观面的手持外壳，在模具评审时可直接用于检查分型、抽芯、冷却、顶出和安装边界之间的协调关系。
