烟灰壳件两板注塑成型模具结构

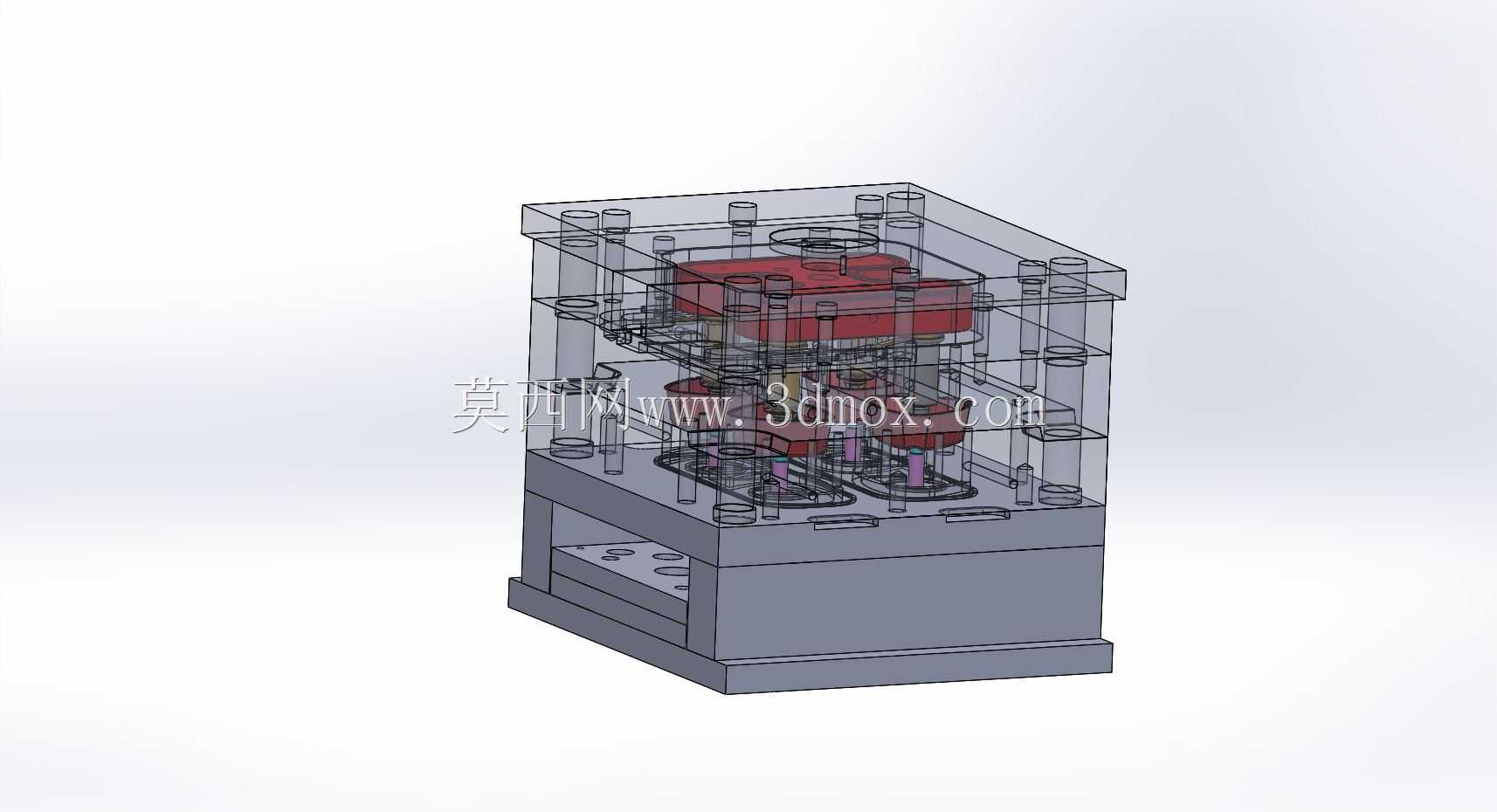

　　这套三维结构围绕小型烟灰容器类塑件的批量注塑生产展开，整体采用常见两板模架组织成型、导向、冷却和顶出功能。模型把定模侧、动模侧、型腔镶件、导柱导套、复位元件及下部顶出空间完整表达出来，透明化的板件显示方式便于检查各层零件在合模方向上的堆叠关系，也能直接观察熔体到达区域与周边机构是否发生干涉。

　　从实际用途看，该模具服务于日用塑料制品车间的注塑机安装生产。塑件外形带有容纳烟灰的腔体和周边轮廓，成型时需要在保证内壁脱模方向的同时，控制口部、底部及侧壁过渡区域的填充质量。模具采用多腔布置思路，在一次注射循环中成型多个相同制品，有利于缩短单件分摊周期；型腔在模板上的分布兼顾浇口流程平衡和锁模力承载，避免偏置布置造成局部飞边或模板受力不均。

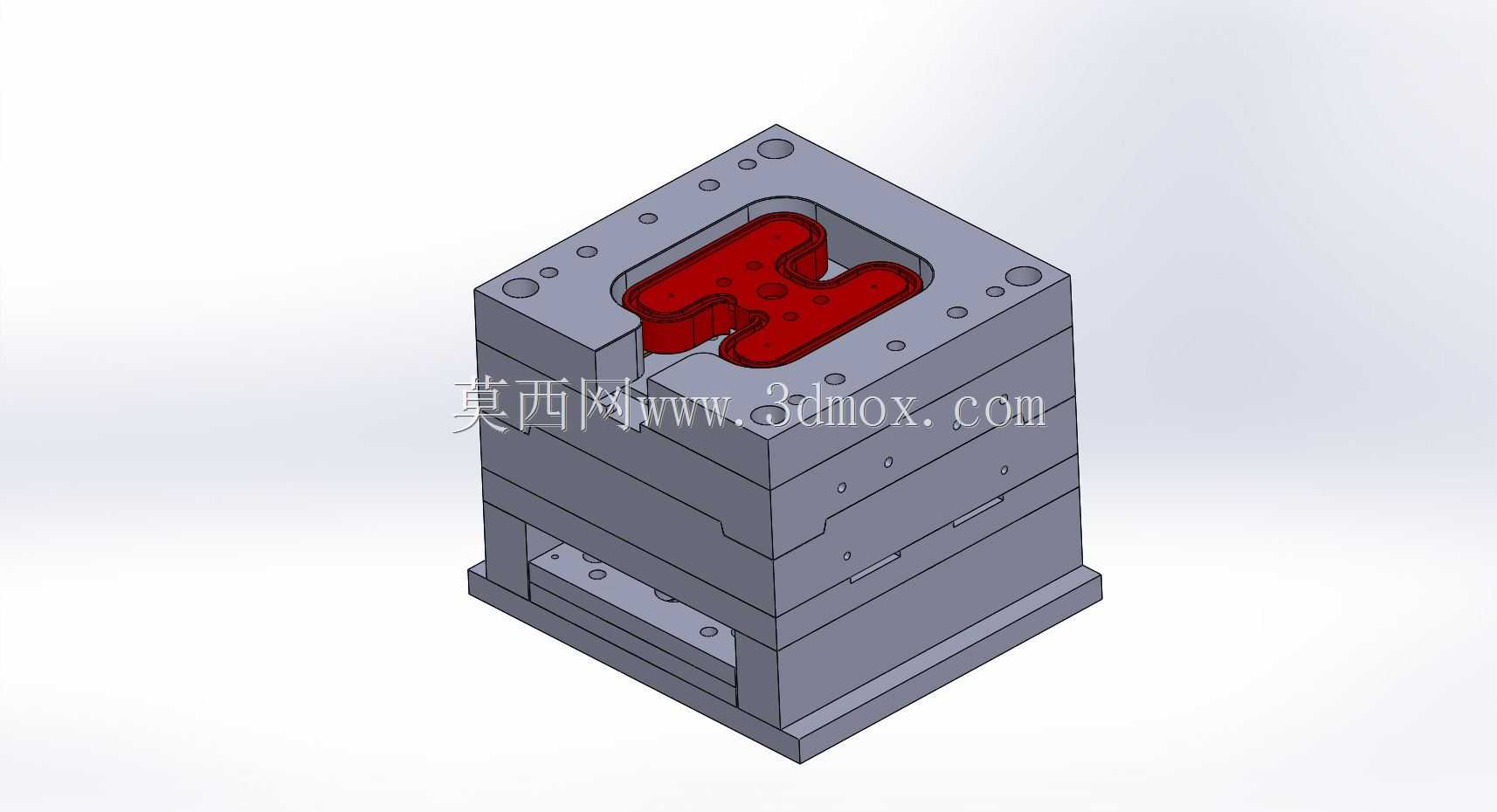

　　结构设计上，上下模板通过四角导柱导套建立合模导向，导柱长度在动定模闭合前提前进入配合段，使型腔镶件能够准确对位。成型区域位于模架中部，红色部件对应主要模仁或成型核心，其外形直接决定制品的关键表面。围绕模仁布置的冷却通道贴近型腔壁面，目的是在保压结束后快速带走热量，使制品均匀收缩；水路走向需要避开顶杆、螺钉和镶件固定位置，同时保证进出口在机床侧有足够接管空间。

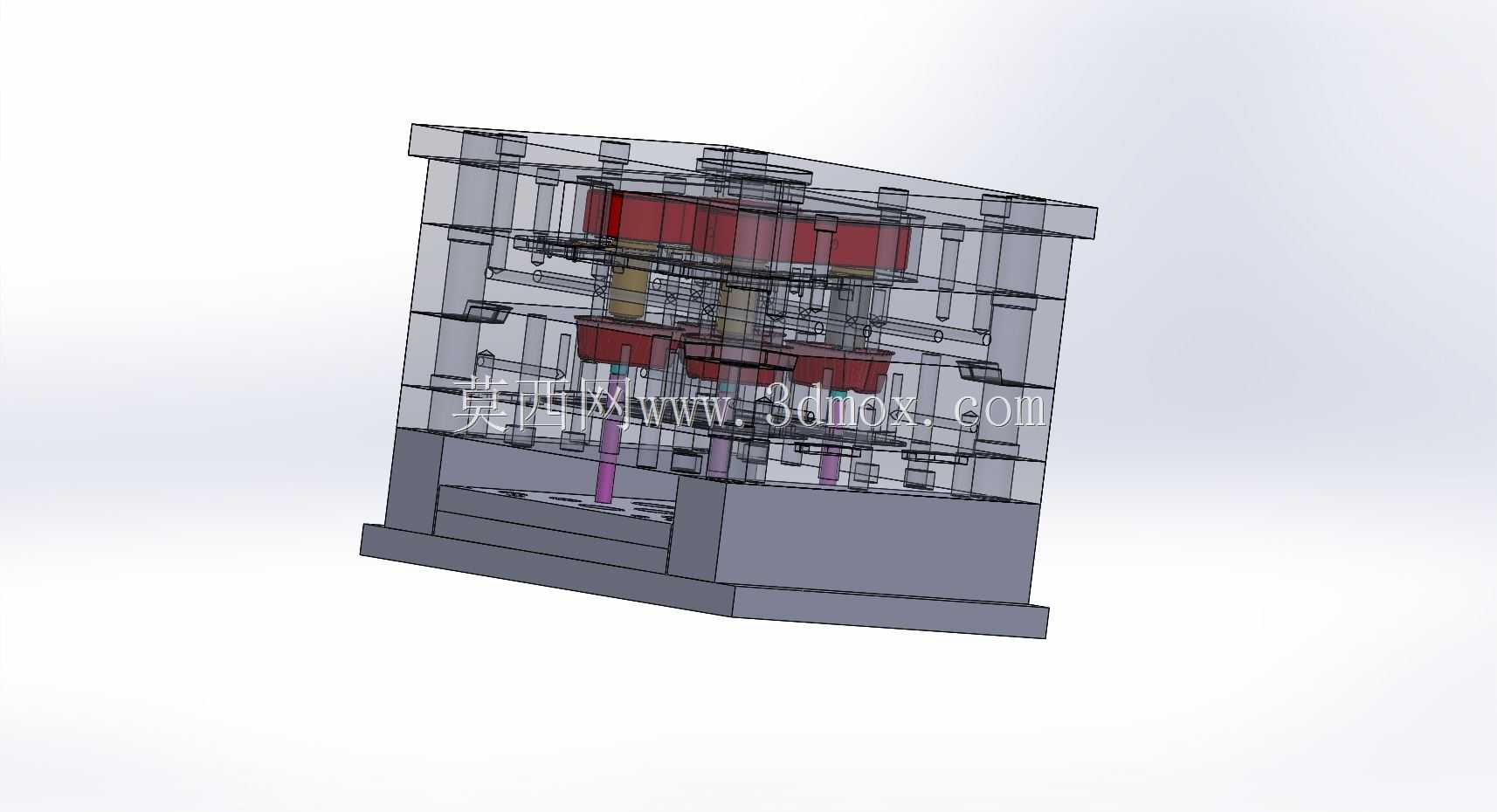

　　动模下部保留了顶出系统的运动区域。制品冷却收缩后通常包紧在动模芯上，开模时由顶针板带动顶杆将塑件从型芯上推出，合模前再通过复位杆使顶出机构回到初始位置。设计这类机构时，顶杆应尽量落在制品壁厚充足、顶出阻力较大的位置，如底部加强区或边缘承力带，避免在外观面留下明显顶白。顶出行程要大于制品轴向包紧长度，并在机械极限内留出安全余量，防止顶出过载。

　　浇注系统可从型腔平衡进料角度理解。多腔模需要让熔融塑料以相近压力和流程到达各腔，浇口截面过小会造成充填迟滞和剪切过热，过大则增加去除凝料的工作量并影响外观。模仁分型面应沿制品轮廓顺畅展开，使制品在开模后留在预设的动模侧；排气槽通常设置在熔体最后填充或合模贴合边缘处，虽在总成模型中不一定逐项细化，但结构布局已经为其预留了分型边界。

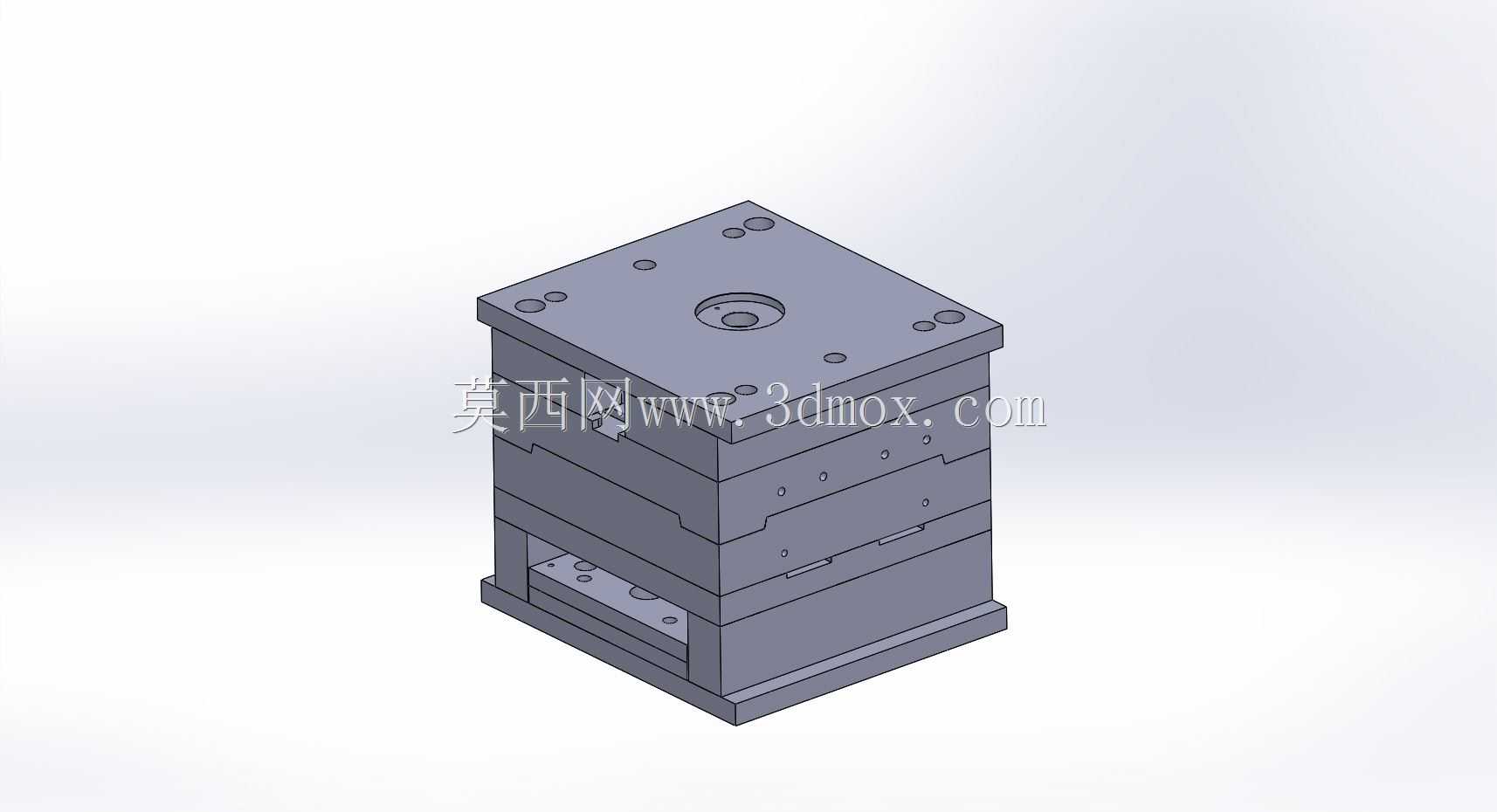

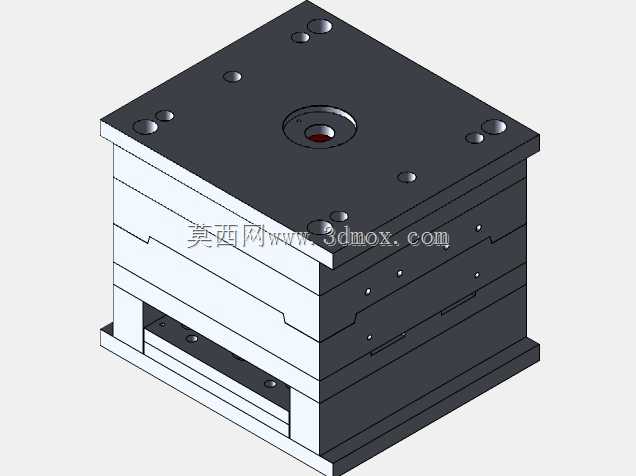

　　安装边界方面，模架外形呈矩形分层结构，顶部和底部模板需要与注塑机定、动模板对应，压板或螺钉夹持区域不能被水管、顶出孔和导向件占用。注塑机喷嘴方向、定位环位置、主流道轴线以及顶棍孔位置应保持同轴关系；模具闭合高度、最大开模行程和顶出行程都要纳入设备选型校核。下部垫高架出的空间为顶针板运动提供位置，侧面和底部的孔位则用于安装、定位及冷却管路连接。

　　在三维建模层面，该总成适合用来检查板件厚度、导柱长度、镶件固定方式、螺钉避让和顶出运动包络。透明视图能够暴露普通渲染图中不易发现的问题，例如水路与顶杆距离过近、模仁支撑面积不足、复位件排布不对称等。对结构设计人员而言，这种模型的价值不在于单个零件的复杂造型，而在于把成型工艺需求转化为可装配、可开合、可维护的模具空间关系，并为后续出工程图、零件加工和机床试模提供清晰依据。
