通讯塑料壳体精密注塑模具结构

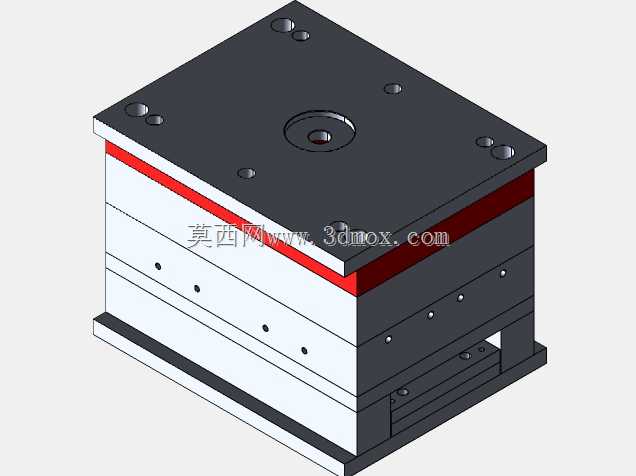

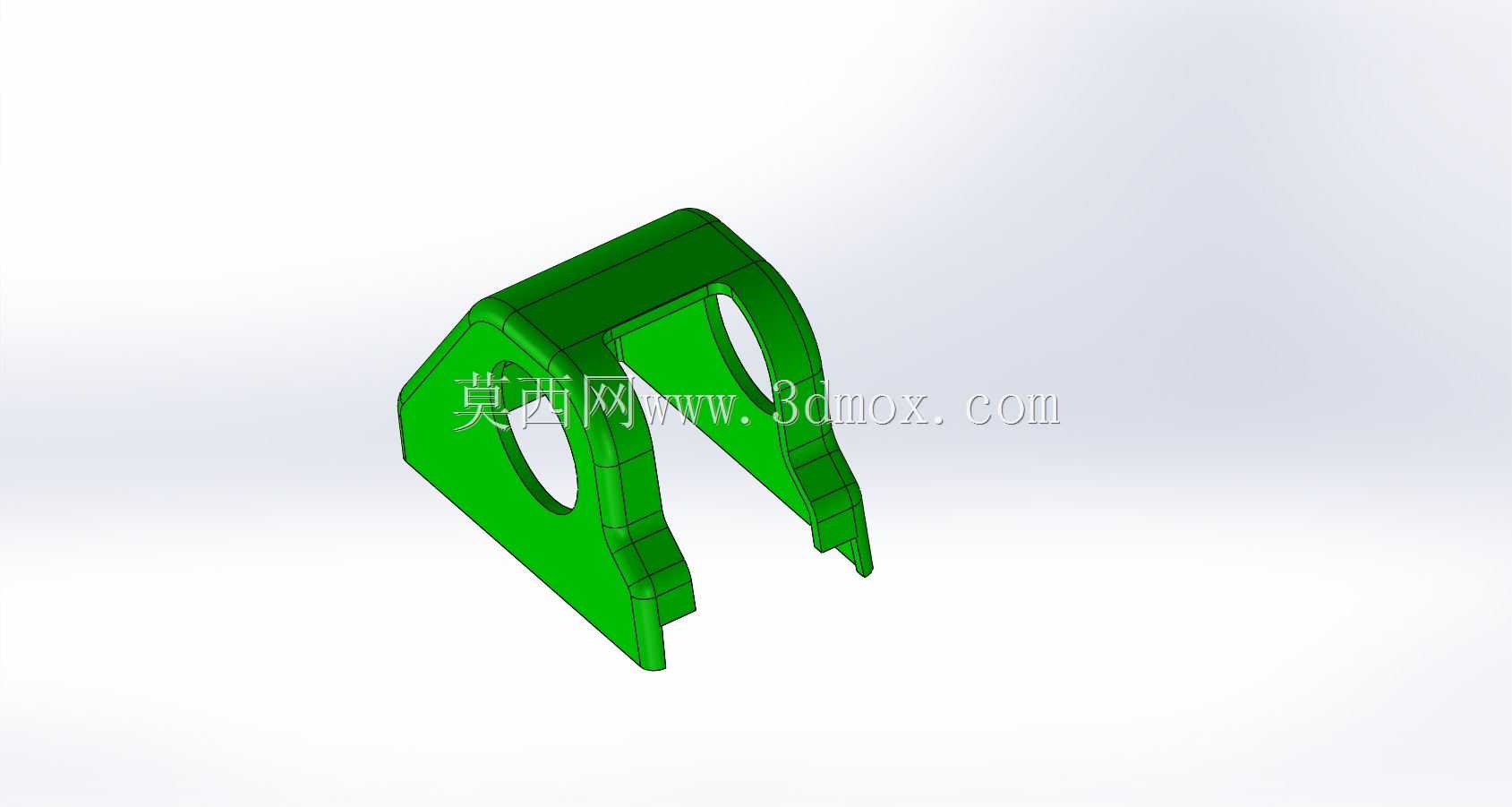

　　这套模具面向通讯类小型塑料壳体零件的批量成型需求，常见于手持终端、通讯工具类外壳、内部支架或装饰盖板等制件。零件材料通常选用ABS、PC/ABS或类似工程塑料，兼顾外观面质量、装配尺寸稳定性和批量生产中的耐冲击性能。模具整体采用标准模架组织，结构层次清晰，从上至下包含定模固定板、流道板、型腔板、型芯板、顶出板、支撑柱及动模固定板等典型组成，适合在常规卧式注塑机上安装使用。

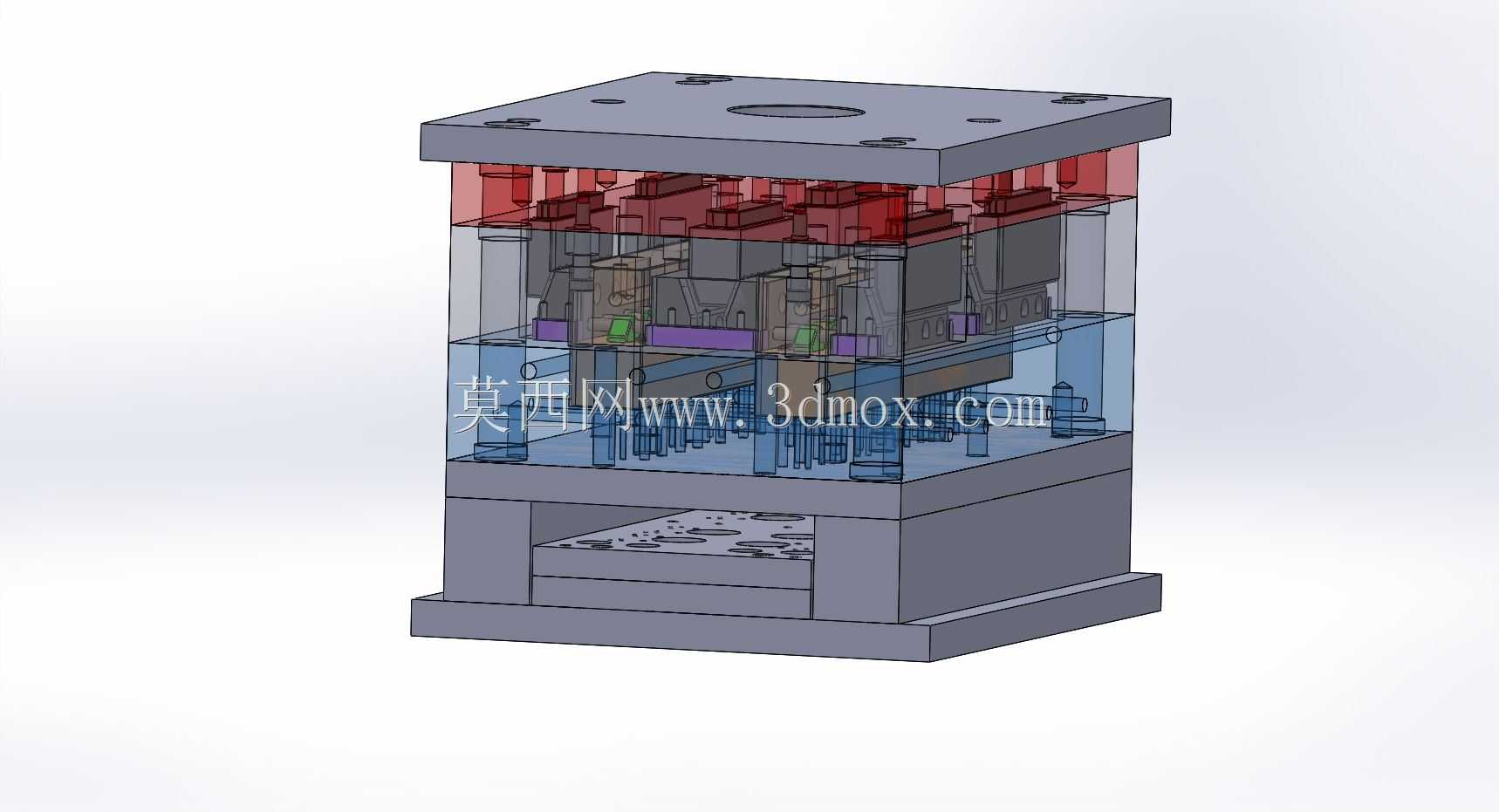

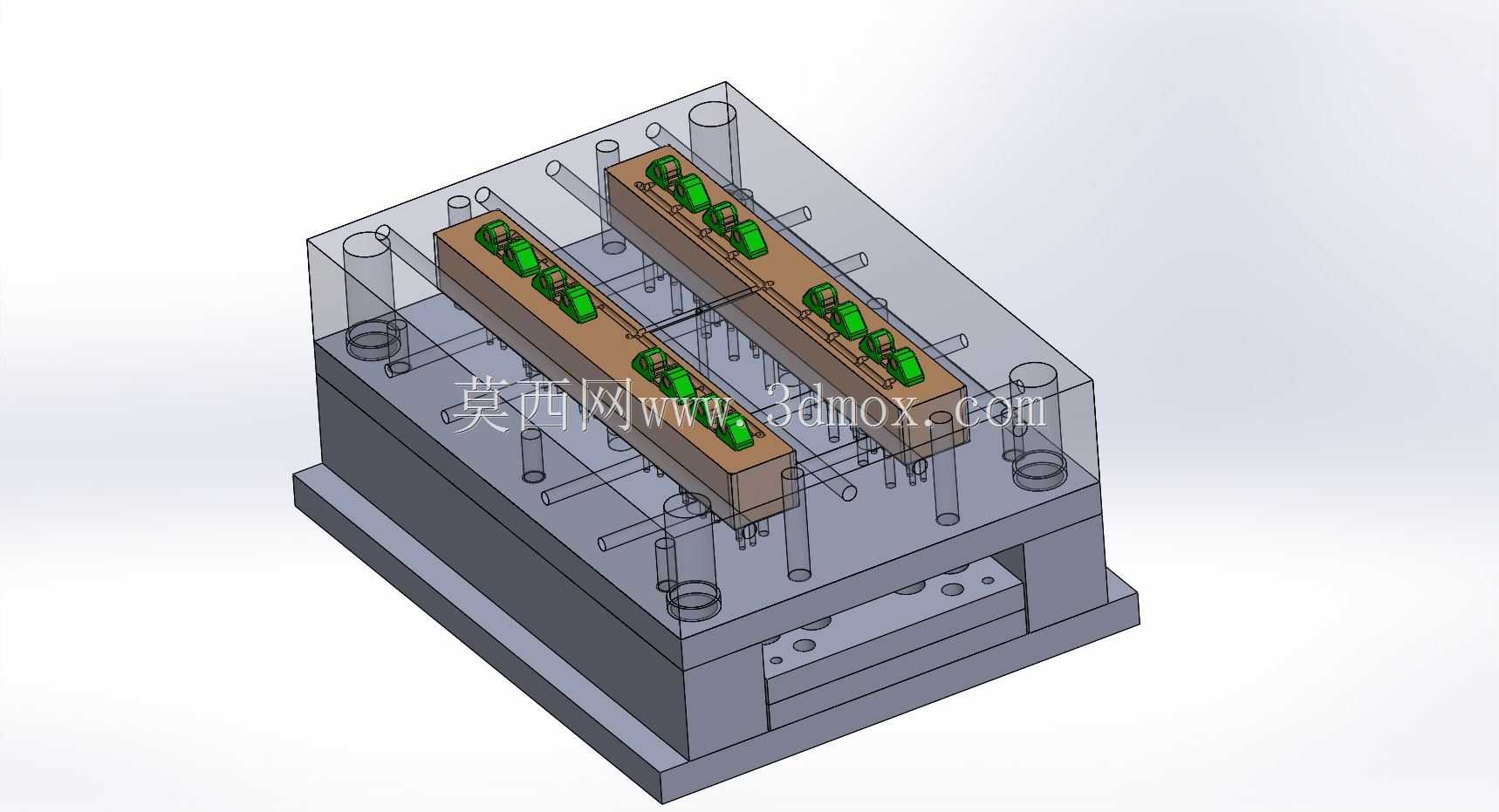

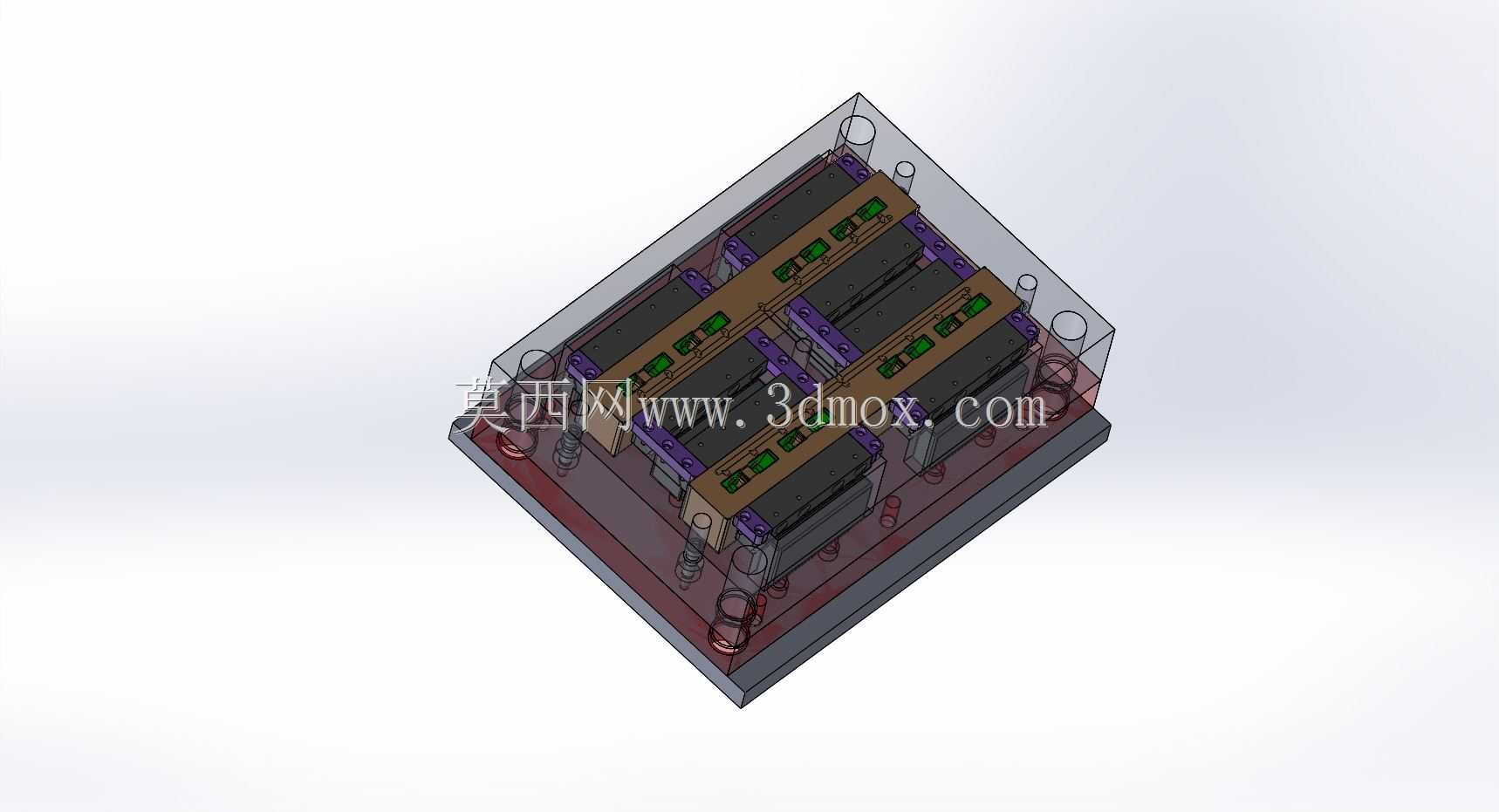

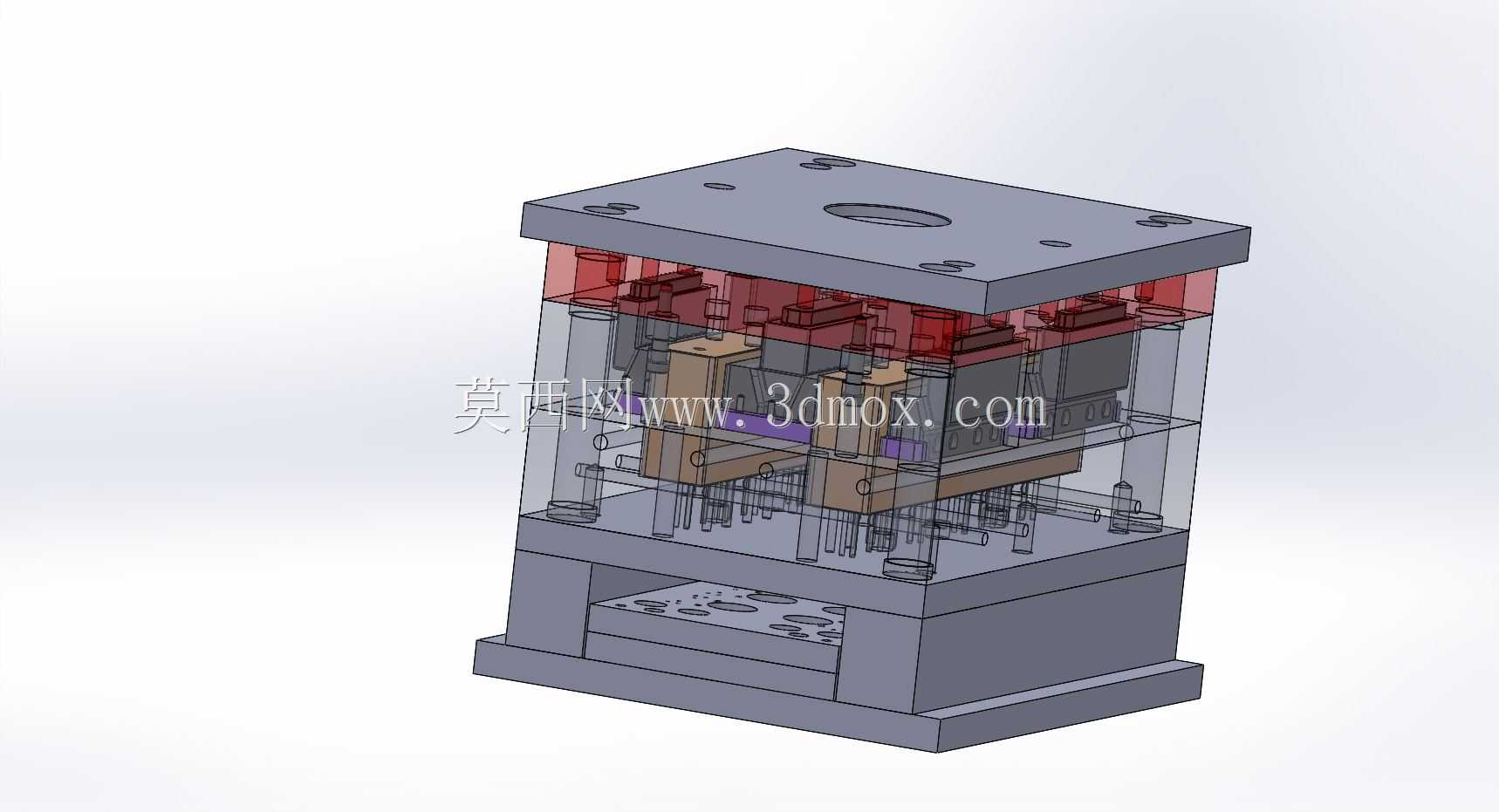

　　从成型逻辑看，该模具重点处理多腔或复杂壳件的充模、冷却、开模和顶出问题。上部区域布置浇注系统与型腔成型部分，红色透明区域可直观看到热流道或分流道、浇口及相关固定件的空间关系；中部集中布置型芯、滑块、镶件和导向机构，用于形成壳体内部筋位、卡扣、柱位和侧壁特征；下部则设置顶针板、回针、支撑柱和限位结构，保证开模后制件能够平稳脱离型芯。对于通讯外壳类零件，外观面通常不允许明显浇口痕迹，因此浇口形式需要结合制件外形选择潜伏式浇口、点浇口或侧浇口，并在流道转折处控制料流阻力，减少熔接痕和充填不足。

　　模具设计时，分型面的选择直接影响加工、排气和飞边控制。壳体类零件多带有侧壁孔、卡扣和局部倒扣，若侧向特征无法沿开模方向直接脱模，就需要通过滑块、斜顶或内抽芯机构完成侧向退出。模型中多层板件之间保留了较明确的运动空间，斜导柱、锁紧块、滑块导轨和耐磨板等机构在合模时承受注塑压力，开模时随动模板运动实现抽芯。此类结构的关键在于滑块行程必须大于倒扣深度，并在复位过程中避免与顶出系统干涉。

　　冷却系统围绕型腔和型芯均匀布置，目的不是单纯通水，而是让制件各区域在相近温度场下收缩。通讯壳体往往壁厚不均，边角、筋位和螺柱位置容易积热，若冷却水路距离成型面过远或回路过长，会导致周期延长、翘曲增大和尺寸波动。设计中应让水路尽量贴合成型轮廓，在镶件、滑块和顶针密集区域平衡水路与机械结构的位置，避免钻孔干涉。对于深腔筋位，还可配合铍铜镶件或导热镶件改善局部散热。

　　顶出系统采用顶针、顶板或套筒等组合方式，具体取决于制件内部结构。壳体类零件在开模后通常包紧型芯，顶出力若集中在薄壁区域，容易产生发白、顶穿或变形。因此顶针应优先布置在筋条末端、螺柱底部、边缘厚壁处以及脱模阻力较大的位置，并保持顶出同步。回针与弹簧保证顶出板在合模前准确复位，支撑柱则用于减少注射时动模侧受压板件的弯曲变形。限位柱、垃圾钉和导向柱等细节虽然不直接参与塑料成型，却对模具长期稳定生产具有重要作用。

　　安装边界方面，模架外形需与注塑机拉杆间距、最小模厚、最大开模行程和顶出孔位相匹配。吊运、装夹和压板位置应在模具四周预留操作空间，热流道接线、冷却水嘴和行程开关不能与机床门、机械手或取件路径冲突。若采用自动化生产，还需在开模方向上考虑制件坠落或机械手取件空间，顶出行程应保证制件完全脱离型芯和斜顶。模具总高度、定位环直径、主浇口尺寸以及顶棍孔位置，都是上机前必须核对的边界条件。

　　在三维结构建模过程中，这类模具需要重点检查开合模过程中的动态干涉，包括滑块与斜导柱、顶针与冷却水道、螺栓与镶件、回针与顶板之间的位置关系。型腔和型芯可按加工工艺拆分为整体式或镶拼式：整体式刚性好、漏料风险低，适合较简单型面；镶拼式便于深腔加工、抛光和排气，也有利于后期维修更换。通讯外壳对表面质量和装配间隙较敏感，模具公差通常需要围绕制件缩水率、孔位配合和卡扣弹性进行补偿，不能只按名义尺寸建模。

　　实际试模时，充填压力、保压切换、锁模力和冷却时间会共同影响制件品质。短射可用于判断流道平衡和型腔排气，飞边多集中在分型面、滑块配合面和浇口周边，翘曲则常与冷却不均、顶出过早或浇口位置不合理有关。通过三维模型提前确认壁厚变化、倒扣距离、顶出面积和水路走向，可以显著减少返修。整套结构体现了通讯塑料件模具从产品分型、机构抽芯、冷却顶出到机台适配的完整工程思路，适用于壳体类注塑模具的结构学习、方案评审和加工装配参考。
