八腔薄壁餐盒热流道注塑模具结构

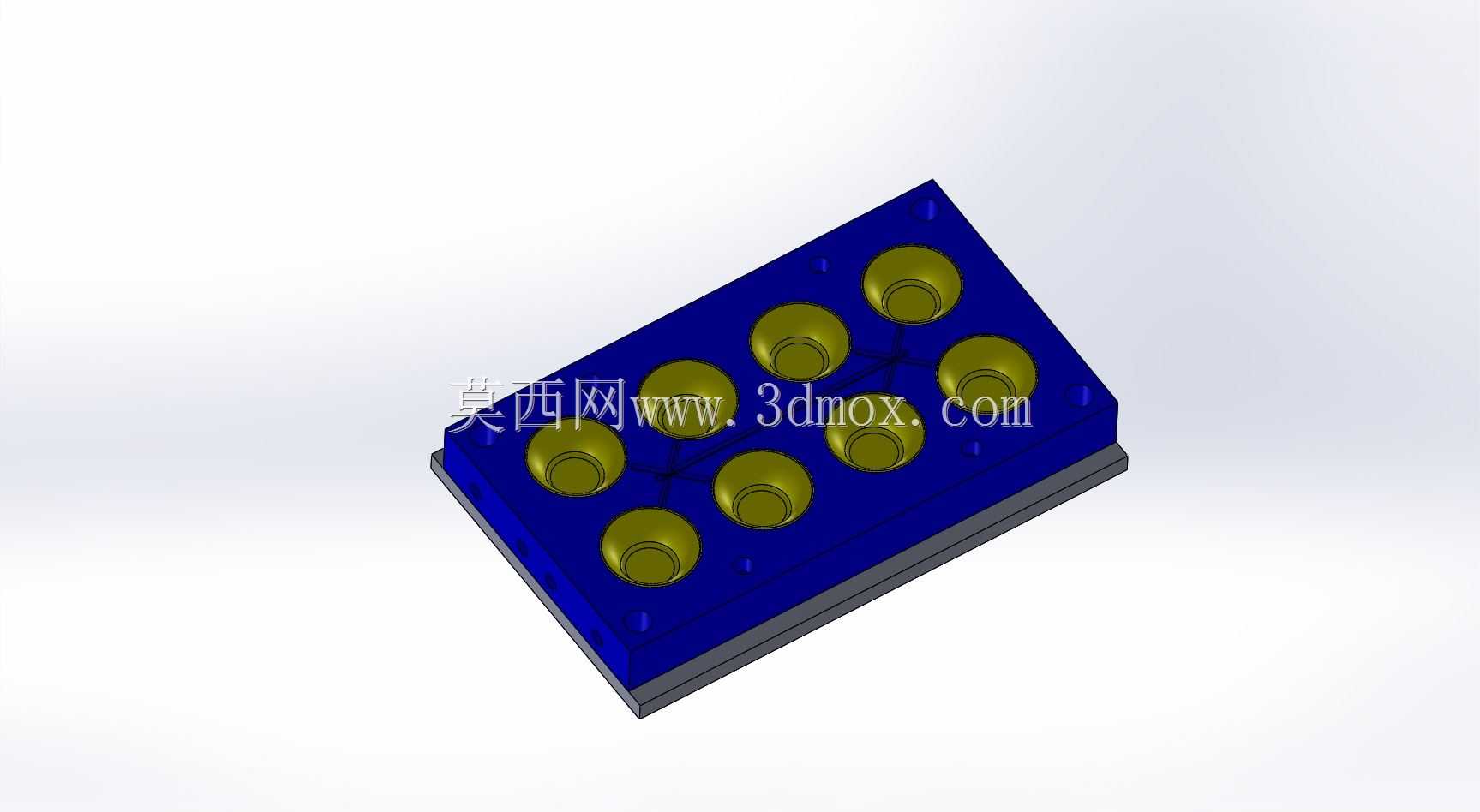

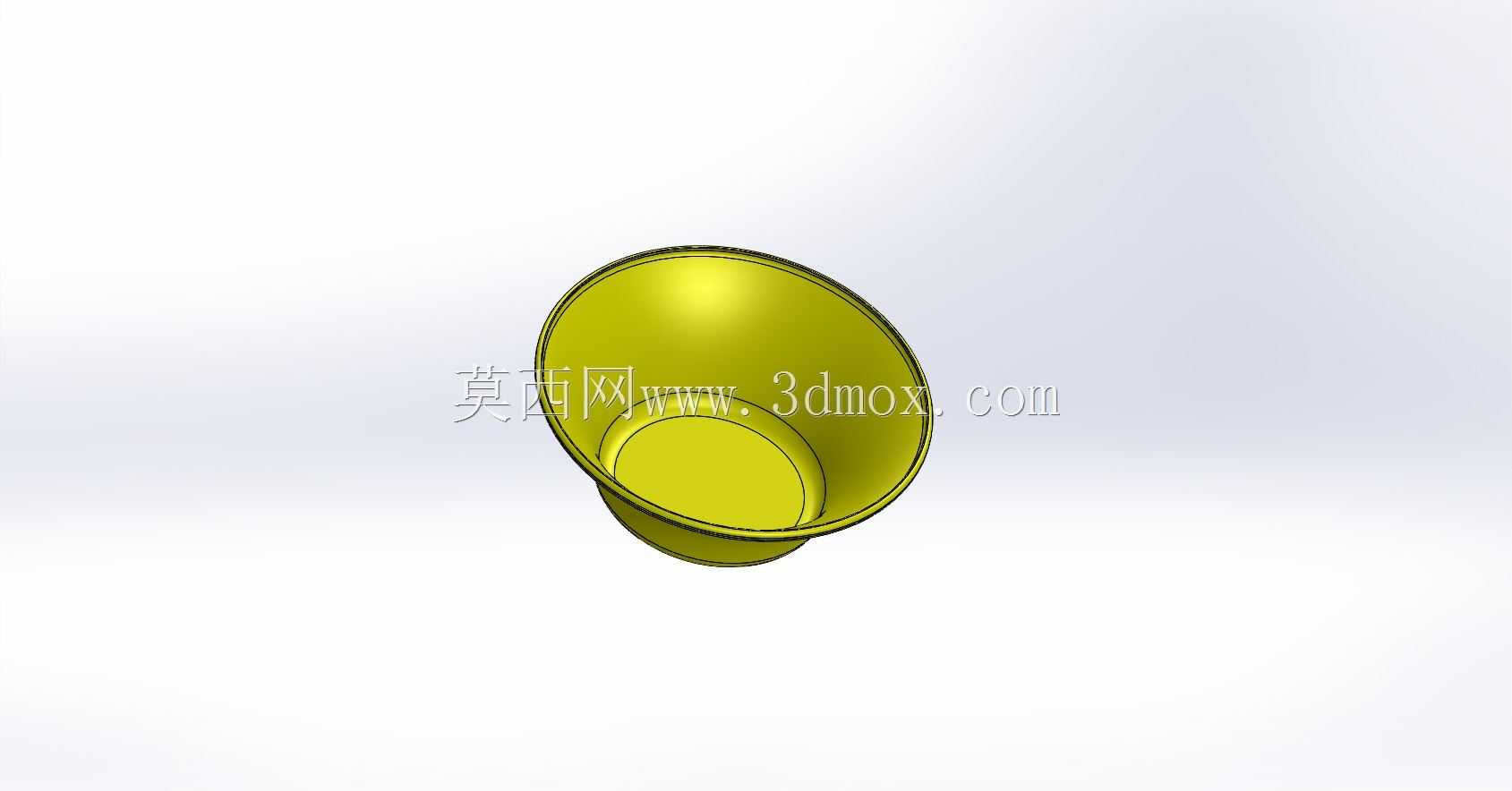

　　这套模具面向一次性薄壁餐盒、浅口托盘类制品的批量注塑生产，整体采用八腔对称排布方式，在同一模次内完成八个盒体件的成型。型腔围绕模具中心区域分成两列布置，各成型件之间保留均匀的冷却水道与顶出空间，使锁模力传递路径尽量落在模架受力中心附近，减少单侧偏载造成的模板弯曲。制品外形为带圆角过渡的浅锥盒，侧壁带有明显拔模斜度，底部与侧壁交接处采用圆弧过渡，既有利于塑料熔体在薄壁状态下快速填充，也能降低开模时制品被拉伤的风险。

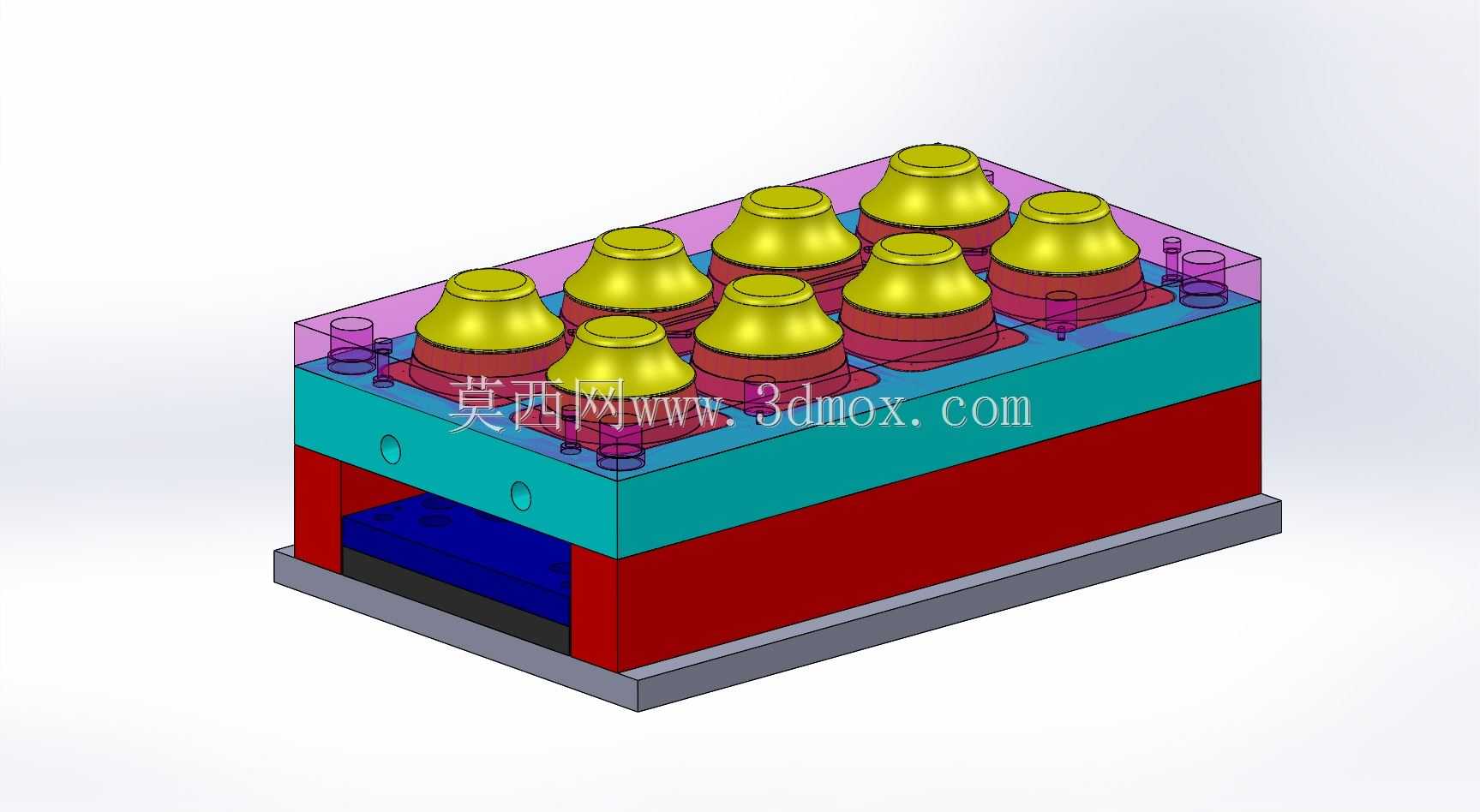

　　从结构层次看，模具自上而下可分为型腔侧成型板、型芯侧成型板、支撑与顶出空间、底板及注塑机安装界面。上部紫色透明区域表示型腔固定板及型腔镶件范围，黄色部分为盒体成型区域的可视化表达；中部青色板件承担型芯固定、冷却回路布置和导套定位作用；下部红色区域为模脚与支撑结构，中间留出顶针板往复运动空间；蓝色部分对应顶出机构所在区域，底板则用于将整副模具稳定安装到注塑机工作台面。

　　该类模具在实际生产中通常配合高速注塑机使用，重点解决薄壁制品填充时间短、冷却节拍快、顶出易变形的问题。盒体类制件投影面积较大，虽然深度不大，但熔体从浇口向四周流动时需要在较短时间内覆盖整个底面并沿侧壁上升，因此进胶点宜设置在制品底部中心或接近中心的位置，配合热流道或短流道结构，可降低流程压力损失。多腔布局时，各个型腔的流道长度和截面需要保持一致，否则容易出现个别腔充填滞后、飞边或缺胶并存的现象。

　　冷却系统在这类模具中直接影响成型周期。盒体底面和侧壁均为薄壁面，热量集中在型芯与型腔接触区域，设计时需要在镶件内部布置随形或近似随形的水路，使进水与回水之间温差控制在较小范围。型芯侧由于空间受限，常采用隔水板、喷管或环形冷却通道，保证盒体内壁能够快速降温；型腔侧则可沿制品外缘布置周向水路，减少侧壁收缩不均。三维结构中预留的细小圆柱孔位可用于冷却水道、顶杆、复位杆或导向件的安装，在详细设计时需要区分贯通孔、螺纹孔和密封孔，避免水路与顶出系统干涉。

　　顶出方案需要结合薄壁餐盒的受力特点。制品侧壁包覆在型芯上，开模后若仅依靠局部顶针推动底面，容易在薄底上留下顶白或顶穿痕迹。因此工程上常采用顶板、顶环或多点均衡顶出方式，让顶出力沿盒口边缘或底部加强区域分布。顶针板行程应大于制品深度，并预留取件机械手或输送带的操作空间。回针、弹簧与导柱配合保证顶出系统反复合模时准确复位，防止顶杆与型腔发生碰撞。

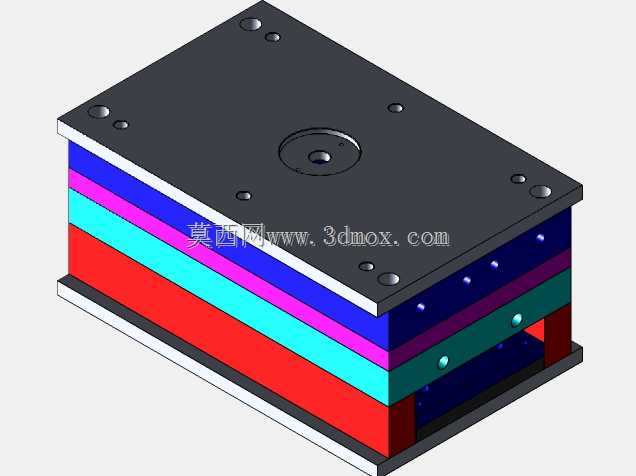

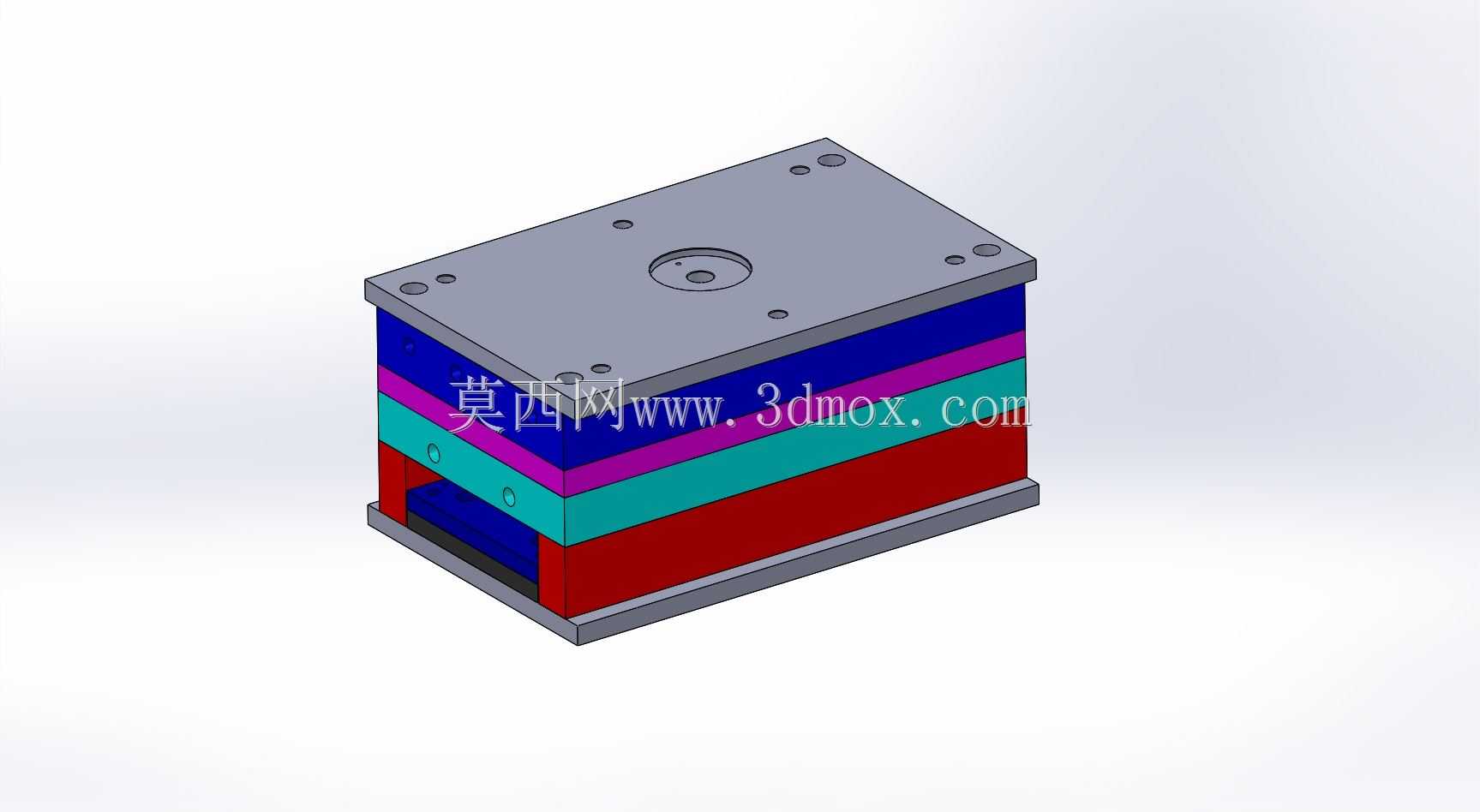

　　外形与安装边界方面，整副模具的长宽由八腔排布、流道间距和外侧密封距离决定，高度则由制品深度、型腔板厚度、型芯板厚度、模脚高度及顶出行程叠加确定。模具装入注塑机时，需要校核拉杆间距、最小模厚、最大开模行程和顶棍孔位置。上下固定板的螺栓槽、定位环和浇口套区域应与设备接口匹配；吊运时则通过模架侧面或顶部的吊环孔完成翻身与吊装。分型面围绕盒口法兰面展开，合模面需要足够宽以承受锁模压力，同时在外侧设置排气通道，使型腔内空气在高速充填时能够及时排出。

　　导向系统采用四角导柱导套布局，承担合模过程中的对中任务。由于型腔和型芯之间的侧壁间隙很小，导柱长度应在型芯接触型腔前先进入导套，避免薄刃镶件发生碰损。对于量产模具，还需在易磨损的浇口、型芯口部和顶出部位采用镶拼结构，便于维护更换。分型线位置应避开制品外观面，尽量设置在盒口边缘，使飞边容易去除。整体建模时，装配体需要完整表达模板、镶件、顶出、冷却、导向和紧固关系，尤其要检查运动件在开模、合模、顶出三个状态下的空间边界，确保机构动作连续且无干涉。
