容器盖注塑成型模具结构设计

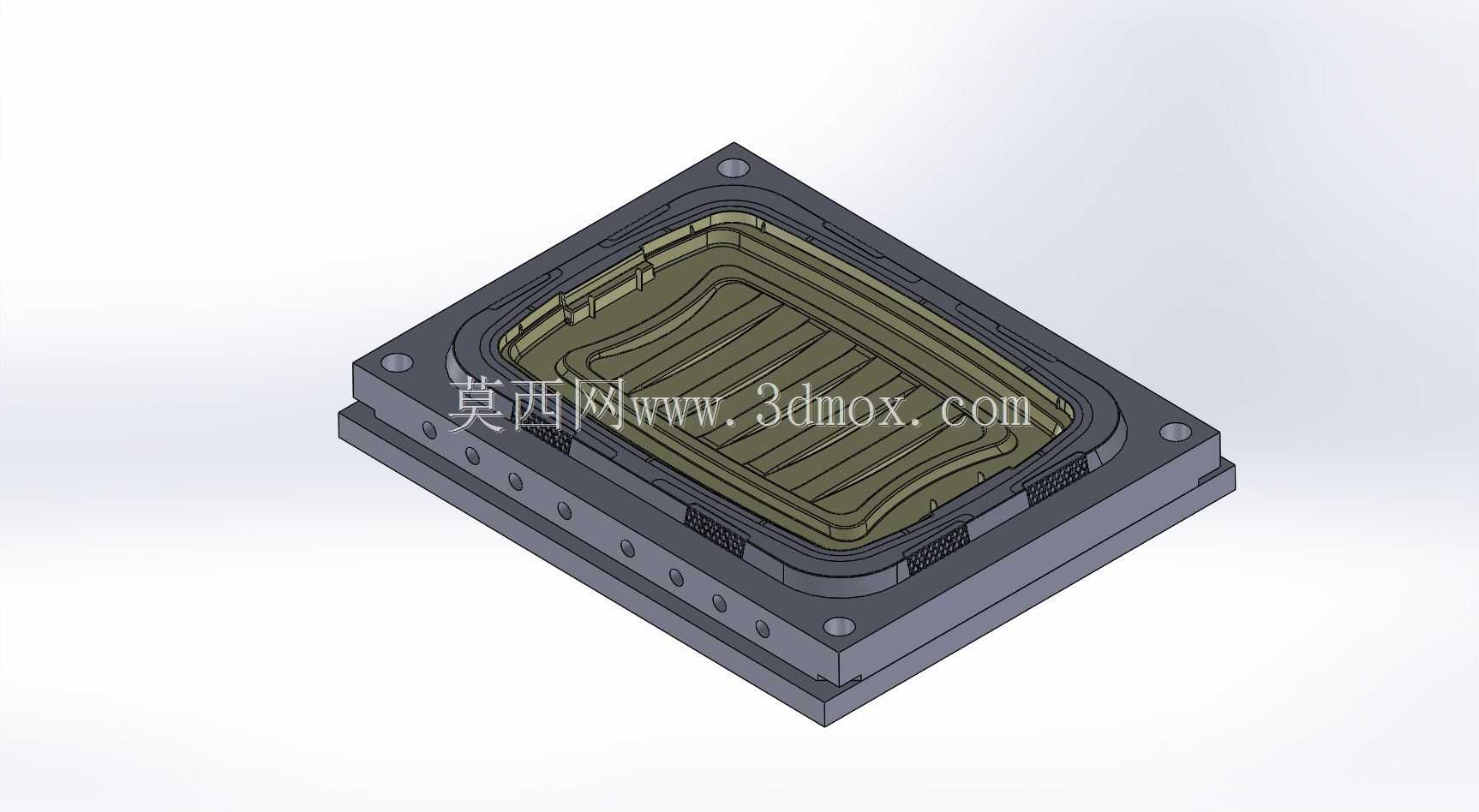

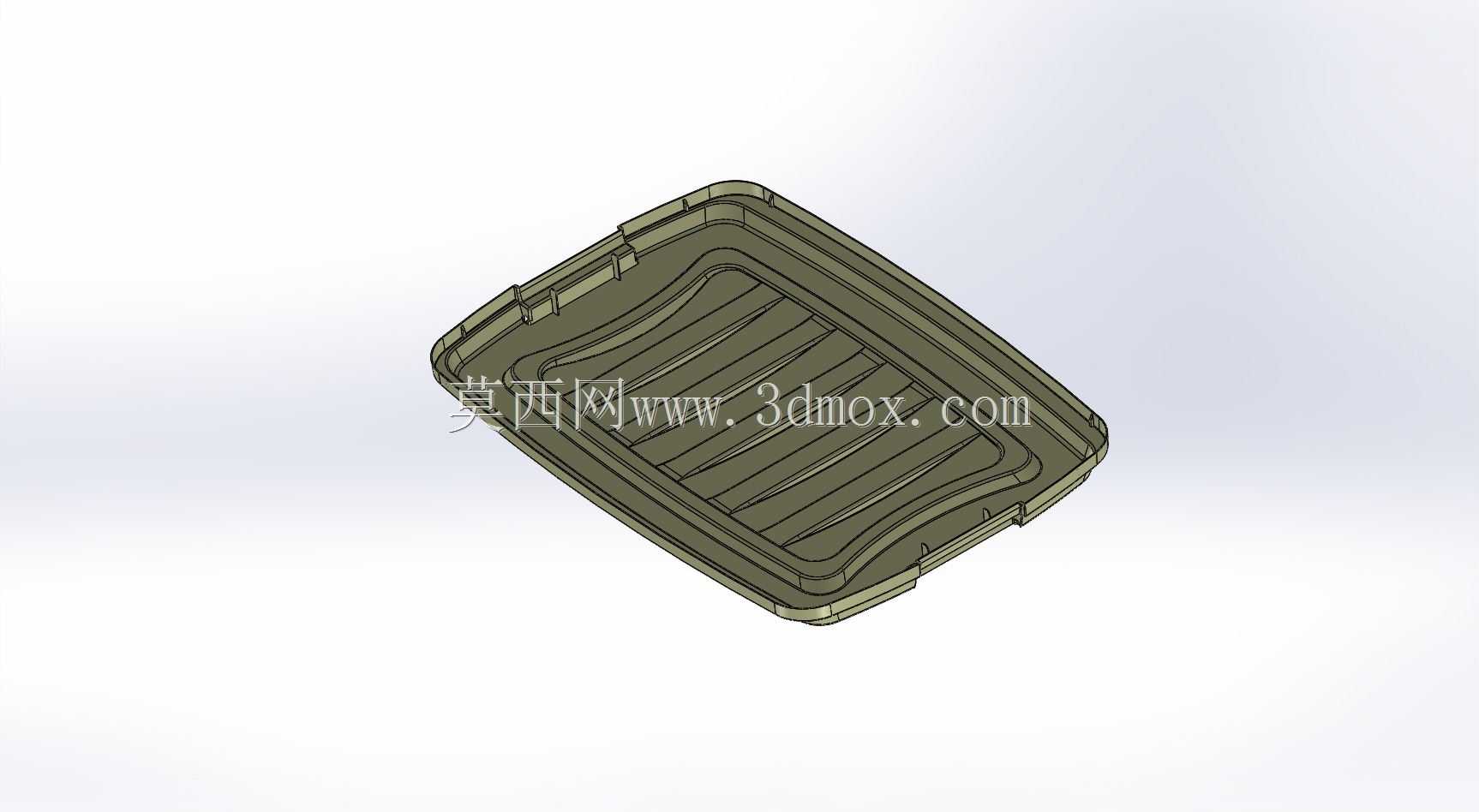

　　这套三维结构围绕薄壁容器盖类塑件的批量注塑成型展开，模架采用上下叠层的板件组合形式，整体外轮廓接近矩形，四角布置导向与锁紧构件，保证合模过程中型腔与型芯的同轴定位。模具上表面可见成型区域内嵌于模架中部，塑件外形为带圆角的浅槽状盖体，边缘设置翻边与加强筋，对应型腔需要在分型面处完成轮廓封胶，并在盖体内部形成多条纵向加强筋，以提升薄壁盖件脱模后的刚性，减少冷却收缩造成的翘曲。从实际生产场景看，这类模具多用于食品收纳盒盖、保鲜容器盖、储运箱盖以及日用品密封盖的注塑车间，成型材料通常选用PP、PE等流动性较好、韧性较强的热塑性塑料。盖类产品外观面面积较大，壁厚偏薄，熔体在型腔内流动距离长，因此浇注系统不能简单采用单点直冲，

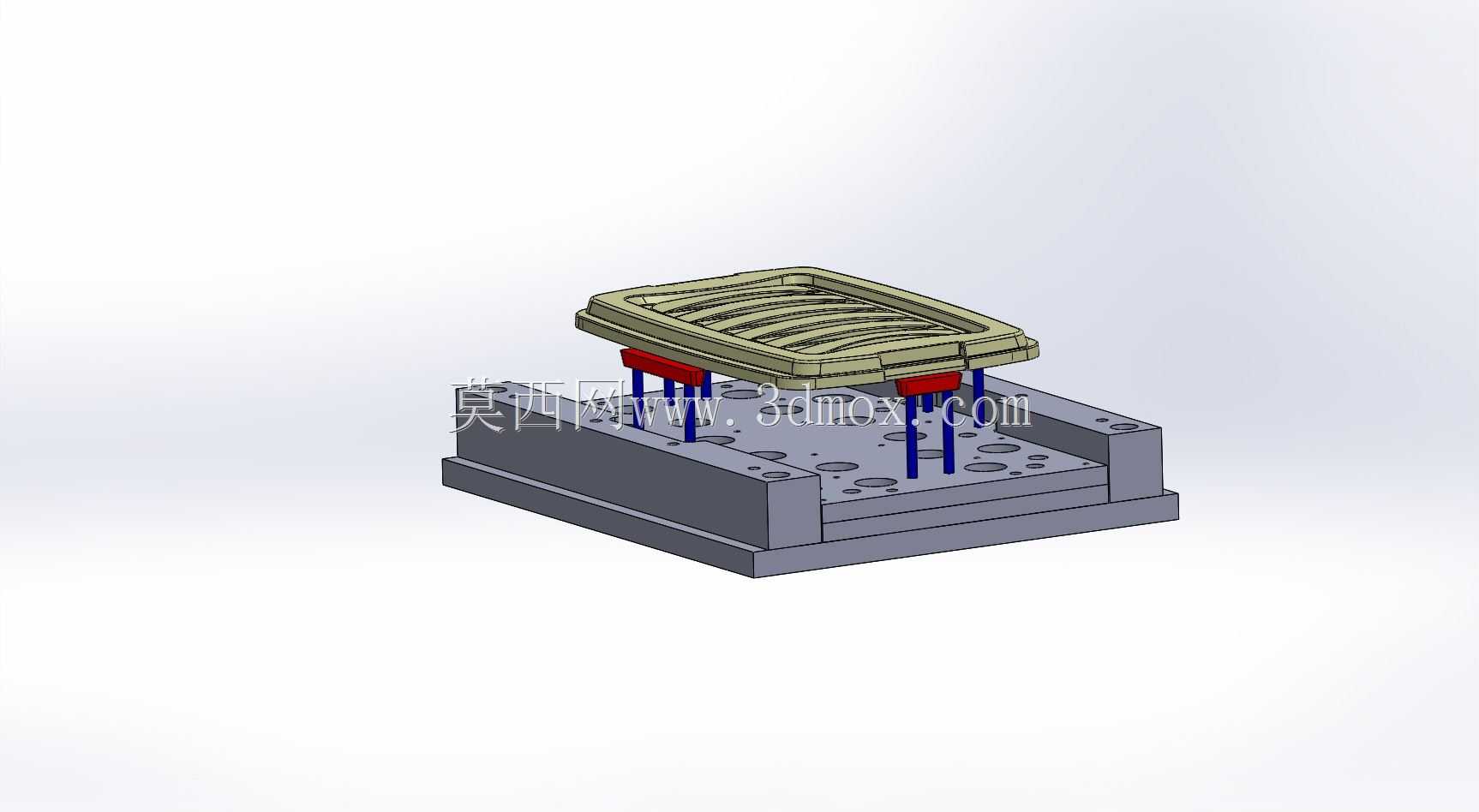

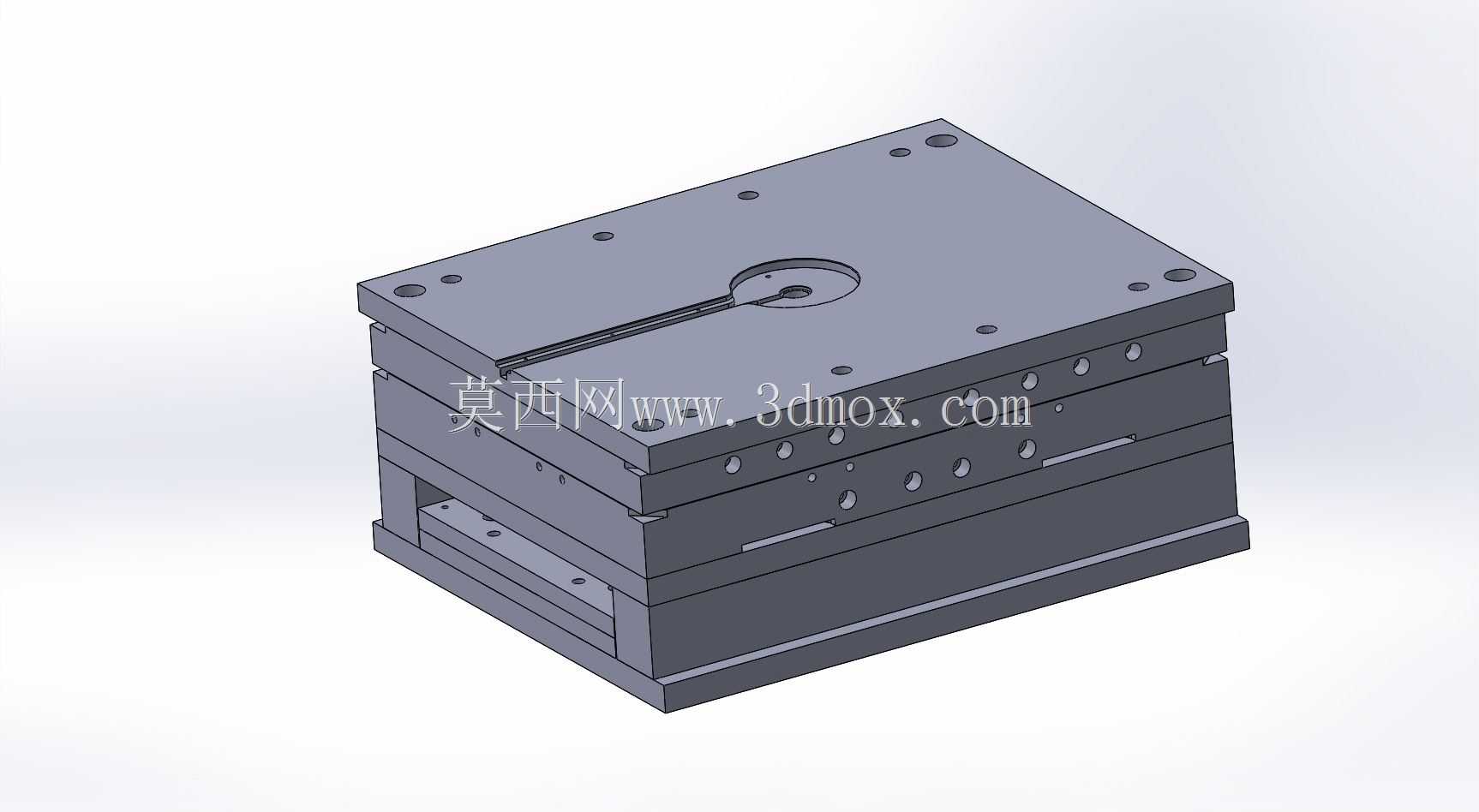

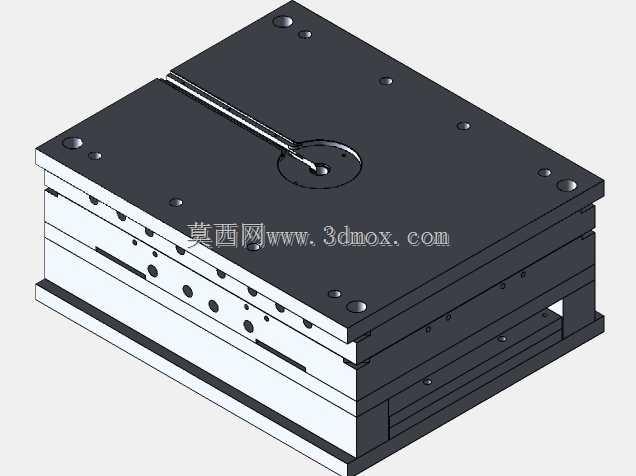

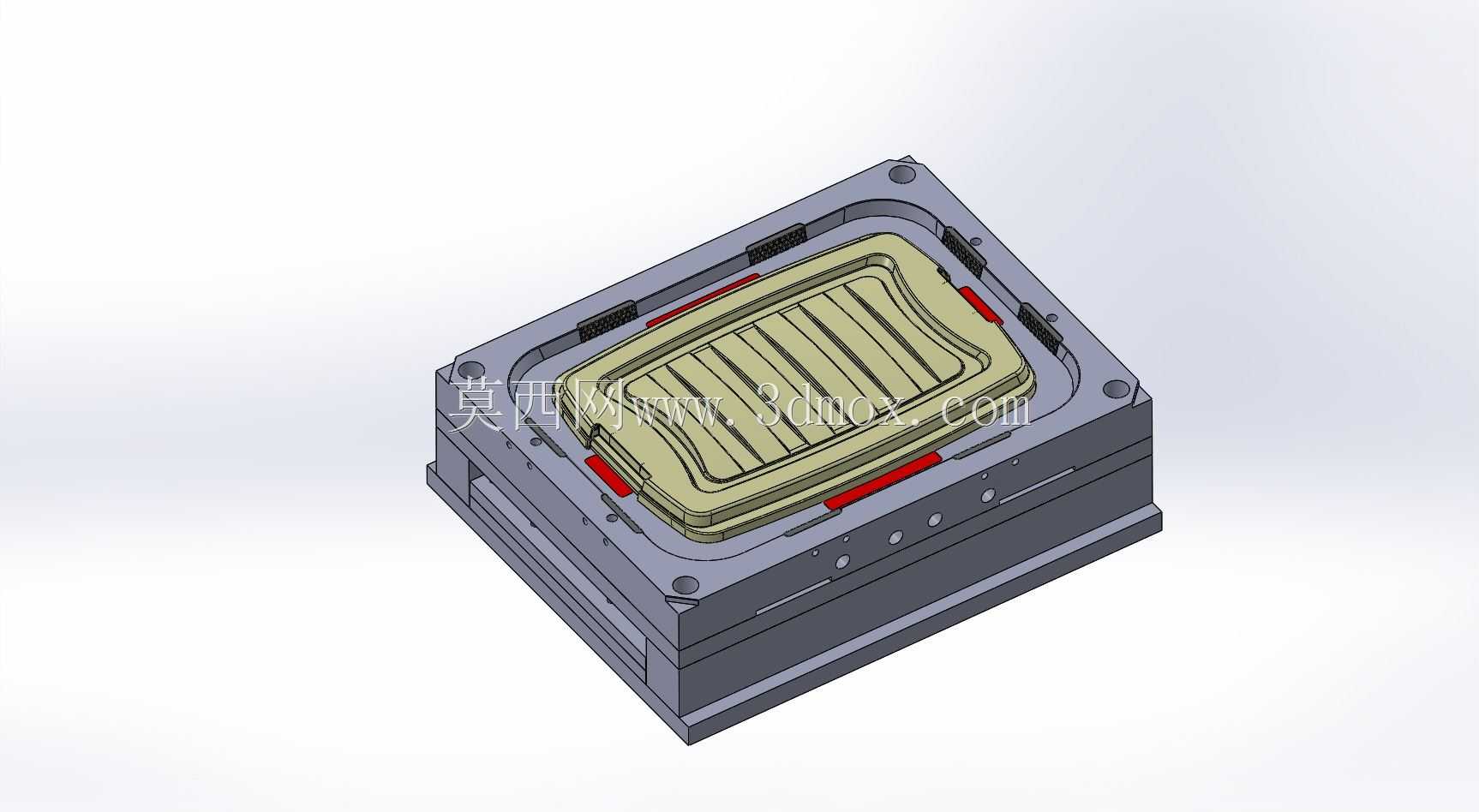

　　否则容易在盖面形成熔接痕、气纹或局部短射。模型中成型区域周边预留了红色标识的封胶与抽芯相关构件位置，便于工程师在细化时布置热流道或冷流道、排气镶件以及侧向定位结构。模具外形尺寸需要与注塑机拉杆间距、开模行程、锁模力相匹配；矩形模板在装入设备时，四周应留出压板固定空间，吊运环、支撑柱和顶出孔的位置也要避开机床顶杆干涉区。安装边界方面，定模侧朝向注射喷嘴，需校核浇口套与机台射嘴中心高、定位圈直径的一致性；动模侧随机床移动模板开合，顶出系统行程要保证盖体能够完全脱离型芯，同时避免顶针穿透薄盖面。设计思路上，盖体内部的格栅状加强筋不宜过厚，筋位根部应做圆角过渡，防止背面出现缩痕；筋条方向兼顾熔体填充路径，

　　使塑料从浇口向远端流动时能够均衡排气。分型面沿盖体翻边最大轮廓展开，既方便加工铣削，也有利于飞边去除。冷却回路围绕型腔和型芯分层布置，靠近成型表面保持均匀间距，避免大平面盖件因上下模温差不一致而产生弯曲变形。对于盖边缘可能存在的卡扣、凹槽或侧孔，需要通过滑块、斜顶或镶件完成侧向脱模；模型中模架侧边的块状构件可作为导向、耐磨和锁紧结构的布置基础。导向件承担合模时的粗定位，精定位则保证多筋位型腔在高压注射下不发生错位。顶出设计可采用顶板、顶针或推管组合，盖体边缘与深筋部位脱模阻力较大，顶出力应分散作用在翻边和筋条末端，防止薄壁件顶白、顶穿。加工阶段，型腔与型芯多采用数控铣完成粗精加工，深筋窄槽可配合电火花清角，

　　封胶面需要严格控制贴合精度，排气槽在分型面末端开设得浅而宽，兼顾排气与不跑料。维护时，导柱导套、滑块耐磨板和回针位置需保持润滑，冷却通道应防止水垢堵塞。整套结构把塑件外观、成型流动、脱模动作、机床安装和后期修模集中在同一模架内表达，适合结构设计人员核对开合模空间、判断镶件拆分方式，并为模具采购、加工工艺编排和注塑机选型提供直观依据。
