三重周期极小曲面Gyroid多孔点阵结构

　　在轻量化结构设计与多孔功能构件开发环节，Gyroid这类三重周期极小曲面点阵，是近年工程领域落地频次极高的一类构型，和常规直杆类点阵、规则蜂窝孔结构相比，它全程不存在尖锐棱边、没有应力集中的突变转角，曲面各处平均曲率恒为零，连通的孔隙通道完全贯通，既可以作为承力夹层填充在航空航天壁板、新能源电池包壳体内部，也能直接用作生物医用植入物的骨小梁支架、热交换器的扰流芯体、消声降噪的阻尼填充块，甚至在催化载体、过滤分离组件里也能见到这类曲面的工程应用。

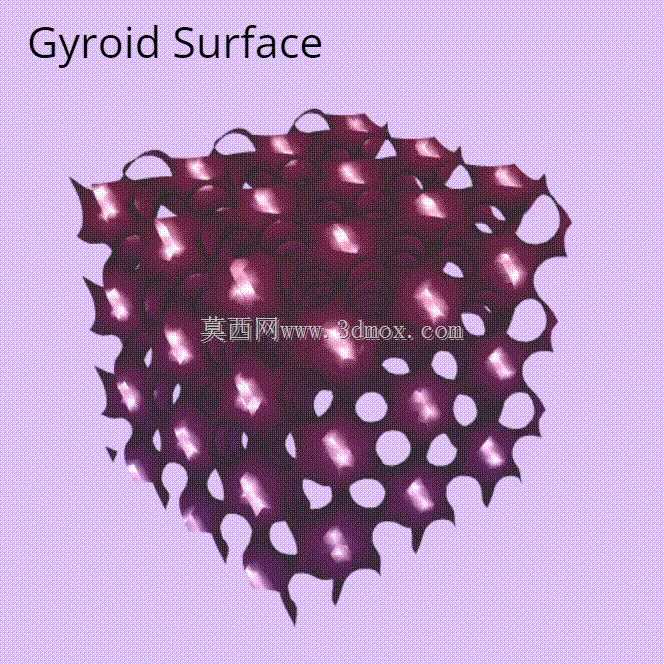

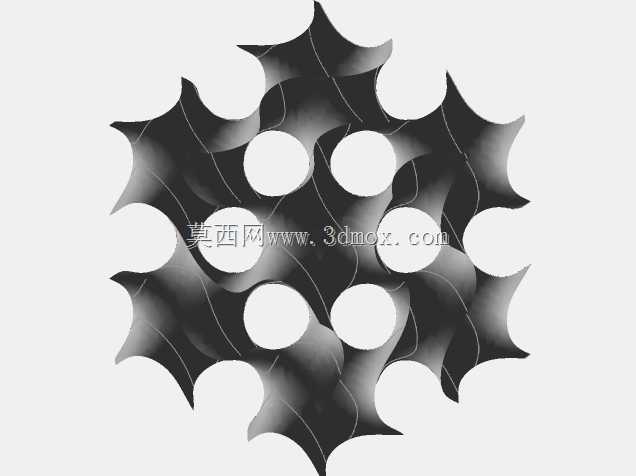

　　从结构几何特征来看，该曲面属于三向周期性连续延展的隐式曲面，三个正交方向上的孔道互相穿插连通，不存在封闭死腔，实体部分和孔隙部分各自形成连续的三维网络，两相界面完全平滑过渡。做结构设计时，首先要根据使用场景确定单胞周期尺寸：如果是面向金属增材制造的骨科植入物，单胞边长通常控制在1.5mm到4mm区间，壁厚根据打印工艺分辨率设置在0.2mm到0.8mm，既能保证骨组织可以顺利长入连通孔隙，也能让植入体弹性模量和人体天然皮质骨、松质骨匹配，避免应力遮挡导致的骨吸收问题；如果是用作换热器内部的换热芯，单胞尺寸可以放大到8mm到20mm，曲面壁厚控制在1mm以内，流体在曲折连通的流道内不断分割、转向、混合，边界层持续被破坏，换热效率远高于平直翅片结构，同时曲面本身没有流动死角，介质中的杂质不容易沉积堵塞，长期运行的压损稳定性更好。

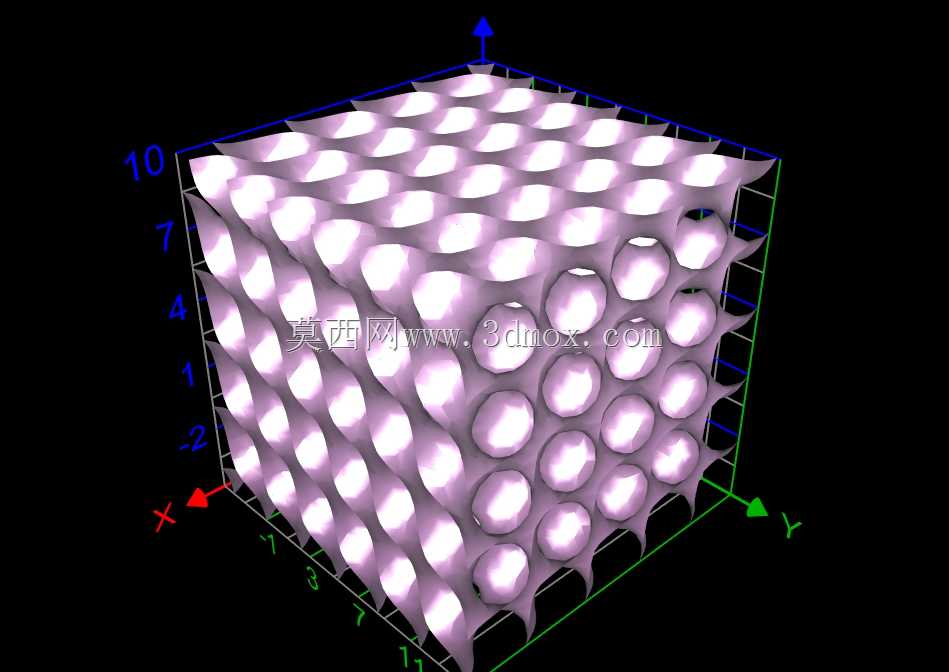

　　建模思路上，这类曲面不适合用常规拉伸、切除、放样的实体特征逐段拼接，直接通过隐式函数定义全域场变量，再根据设定的等值面阈值提取连续曲面，之后按照给定的包围盒尺寸做周期性阵列，再对超出安装边界的部分做平滑裁切，裁切位置要保证断面处的曲面连续过渡，不能留下突兀的薄壁尖角。如果是作为夹层结构填充，外轮廓需要和外围蒙皮的内表面完全贴合，曲面和蒙皮交接的位置要做局部加厚处理，避免打印或者服役过程中连接位置出现开裂。和Schwarz P曲面、D曲面同属极小曲面族，Gyroid的优势在于它不存在平直的对称面，三个方向的力学性能各向同性度更好，承受压缩、剪切载荷时，应力会沿着连续曲面向四周均匀扩散，不会像杆系点阵那样在杆节点位置出现极高的应力峰值，相同孔隙率下，它的比强度、比刚度表现更均衡，吸能效果也更平稳，在承受冲击载荷时，曲面会逐层发生渐进屈曲，压溃过程的应力平台段很长，非常适合用作防撞缓冲构件的填充芯材。

　　安装边界处理上，若将该点阵块嵌入设备腔体，首先要确认外轮廓的裁切基准：圆柱腔体内填充时，外围曲面要和腔体内壁保留0.1mm到0.3mm的装配间隙，若采用3D打印一体成型，可以直接让曲面边缘和腔体内壁熔接为整体，省去后续装配工序；如果是单独加工点阵芯体再压装入壳体，外轮廓的裁切断面要做少量倒角，避免压装时刮伤腔壁。针对流体工况，要提前核算孔隙率和通流面积，Gyroid的双向连通特性可以让冷热流体分别从两组互穿的流道反向流动，曲面本身就是换热界面，不需要额外焊接翅片，没有焊缝泄漏风险，整体结构可以用光敏树脂、铝合金、钛合金、不锈钢等多种材料通过增材制造实现，小尺寸精密件适合光固化打印做流道验证，大尺寸承力件采用金属激光选区熔化成型，成型过程中不需要添加支撑，因为悬空的曲面部分自身倾角始终大于45度，未熔化的粉末可以从连通孔隙中顺利排出，不会出现粉末残留堵孔的问题。在消费产品外观设计领域，这类渐变通透的曲面也可以用作灯具的柔光扩散结构、文创摆件的艺术造型，光线穿过连续交错的曲面孔隙时会形成均匀柔和的漫射效果，镂空形态同时兼顾了视觉通透感和结构刚性，不需要额外加加强筋就能做到大尺寸下不变形。
